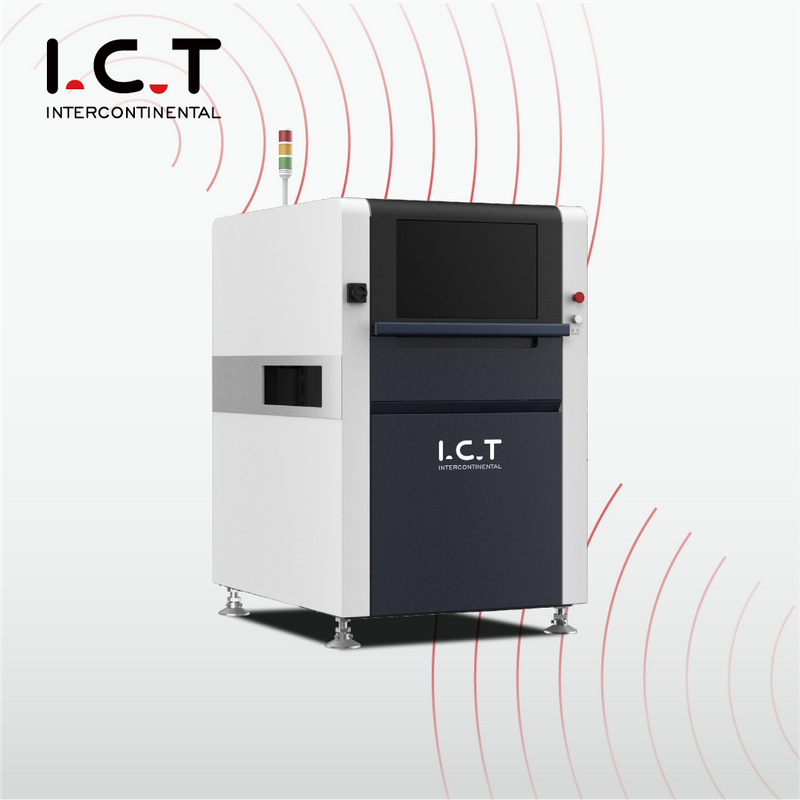

Hochgeschwindigkeits-Online-PCBA AOI Maschineninspektionssysteme

Automatische optische Online-Inspektion, Modell V5000H, erhalten Sie noch heute eine kostenlose Anfrage!
1. Industriekamera
2.Telezentrisches Objektiv
3. Granitplattform und Rahmen
4. Gesamte FOV-Unterstützungsposition
  • I.C.T-V5000H

  • I.C.T

Verfügbarkeitsstatus:
Menge:

Hochgeschwindigkeits-Online-PCBA AOI-Maschine   Inspektionssysteme


Automatische optische Inspektionsmaschine


Online AOI V5000H Einführung:

Für SMT Inline-Inspektion vor und nach dem Reflow. Granitplattform, deutlich verbesserte Präzision und Stabilität der Maschine. Programmierbare RGB+W LED-Beleuchtungsquelle. Telezentrisches Objektiv mit konstanter Vergrößerung und geringer Verzerrung bei hohen Komponenten.


Merkmale:

1. LOG automatische Erfassungs- und Speicherfunktion, NG-Warn-/Alarmfunktion, Fernprogrammierung und Debugging.
2. Inspektionsfähigkeit: unzureichend, kurz, schlotterndes Loch, Lötstift, Verunreinigung, Fehlausrichtung, fehlendes Teil, schief, Reklametafel, seitliche Montage, Umkippen, falsches Teil, beschädigt, schwebend, Polarität, Pseudolöten, leeres Lot, zu viel Kleber usw.
3. Perfect SPC sammelt offline NG-Informationen und generiert automatisch alle Arten von Produktionstabellen.
4. Ausgereifte Kontrollzentrumsfunktion, klare Softwareschnittstelle.
5. Gute Stabilität (GR&R<10 % bei 6 Sigma, CPK>1,33 (Testabweichungsgenauigkeit weniger als ±0,25 mm).

6. Kamerabewegung, Förderband während des Tests fixiert.7.PCB Verzugskompensation: Gesamtkalibrierung der Markenkompensation, Kompensation des Komponentenpositionsrahmens.



Aoi-Details 01



Plattform und Rahmen aus Granit


Stellen Sie die Stabilität der Ausrüstung und die Konsistenz des gemeinsamen Programms zwischen den Maschinen sicher



Aoi-Details 02


Industriekamera+Telezentrisches Objektiv


Die Inspektion von Lötstellen mit hohem Bauteilanteil wird dadurch nicht beeinträchtigt, da im gesamten Sichtfeld kein Schatteneffekt auftritt.


Aoi-Details 05


Gesamte FOV-Unterstützungsposition


Hohe Erkennungsfähigkeit bei nicht freiliegenden Pad-Komponenten (BGA usw.) oder teilweise abgeschirmten Komponenten

Aoi-Details 03


Modell I.C.T-V5000H
FOV 15u(36*30mm)/10u(24*20mm)
Kamera Intelligente digitale Industriekamera mit 5 Megapixeln
Linse Telezentrisches Objektiv
Licht 4-Farben-Ring LED Licht, RGB+W
Inspektionsgegenstand Bauteiltest, Löttest
Mini-Komponente 01005-Chip, 0,3-Pitch-IC und speziell geformt
Betriebssystem Windows 7
PCB Größe 50*50~510*600mm
PCB Dicke 0,3 ~ 6,0 mm
PCB Verzug ±3,0 mm
PCB Gewicht Maximal: 3 kg
PCB Höhe Oben: 25 mm, Unten: 45 mm verstellbar
X/Y-Treiber AC-Servotreiber, Wiederholgenauigkeit 0,01 mm
Plattform Granit
Leistung AC220 50/60Hz, 5A
Druckluft 0,4 ~ 0,6 MPa
Gewicht 750 kg
Abmessungen 940*1360*1500mm (ohne Licht)

Aoi-Maschine,  Aoi-Inspektion,  optische Inspektion,  Aoi-System,  SMT-AOI-Maschine,  Aoi-Inspektionsmaschine


Erfolgreiche Erfahrung:
I.C.Ts Kunde in 35 Ländern auf der ganzen Welt
1. Wir haben Kunden beim Bau vieler neuer Fabriken auf der ganzen Welt unterstützt.
2. Schulung von mehr als 500 Experten und Technikern für Kunden.
3. Für Sie der zuverlässigste chinesische Partner geworden.


Foder SMT Werkseinstellung, wir können für Sie Folgendes tun:
1. Wir bieten Ihnen eine vollständige SMT-Lösung
2. Wir stellen Kerntechnologie mit unseren Geräten zur Verfügung
3. Wir bieten den professionellsten technischen Service
4. Wir verfügen über umfangreiche Erfahrung mit der SMT-Werkseinrichtung
5. Wir können jede Frage zu SMT lösen

Aoi-Inspektion

I.C.T SMT Maschine

Verpackungsmethode:
Standard-Holzkiste mit Vakuumverpackung

Lieferweg:
1. Auf dem Luftweg, für Muster und Kleinpakete, internationale Expressdienste wie DHL, UPS, EMS ...
2. Auf dem Seeweg, für große Pakete und Mengen;
3. Andere Möglichkeiten nach Kundenwunsch.

Lieferzeit:
35 Tage
