Deutsch  |

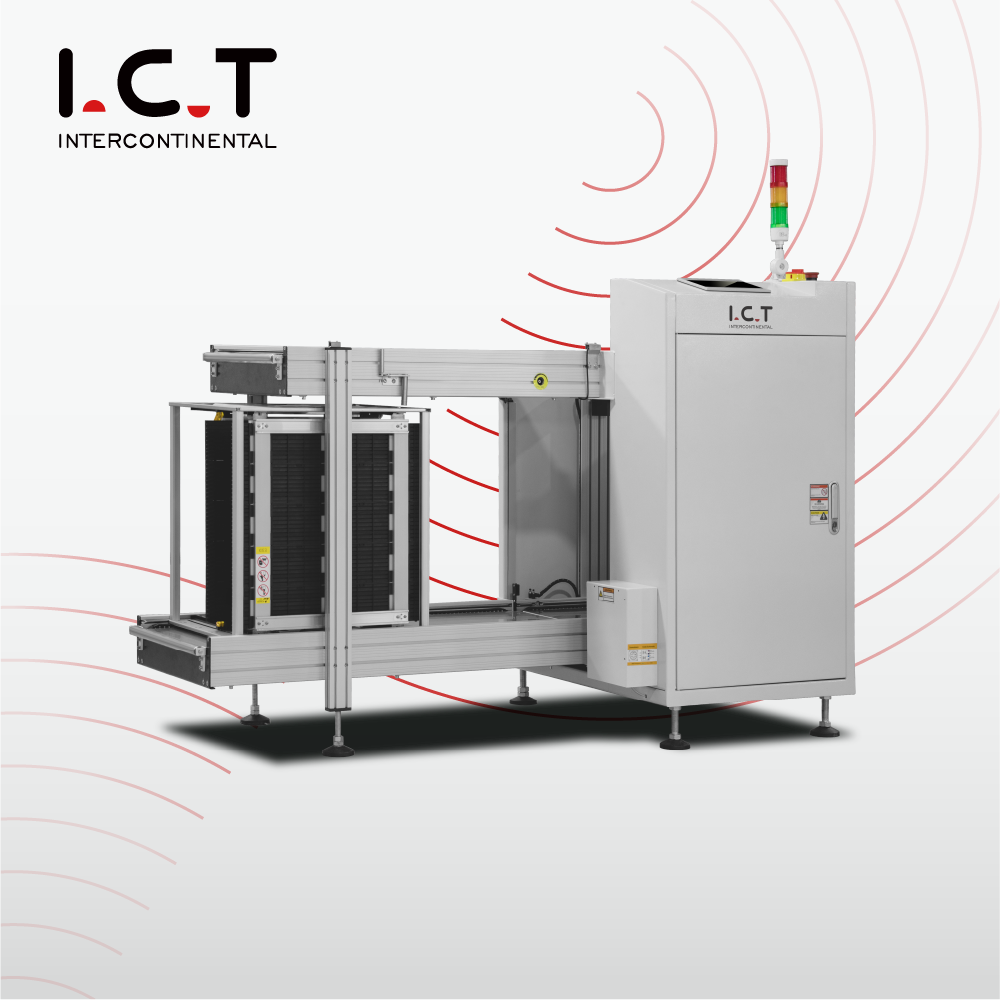

Der I.C.T PCB SMT Bareboard Loader ermöglicht eine schnelle, schonende und vollautomatische Zuführung von unbestückten Platinen für jede Hochgeschwindigkeitslinie SMT.
A. Die robuste Konstruktion erfüllt alle CE- und ISO-Standards
B. Hochwertige elektrische Teile für fehlerfreie Präzision
C. Industrie 4.0-fähige Steuerung, einfach erweiterbar
D. Das ergonomische Design reduziert die Ermüdung des Bedieners erheblich
e. Perfektes Magazinhandling ohne Beschädigung der Platine
F. Nahtlose SMEMA- und Smart-Factory-Konnektivität
G. Weltweiter Vor-Ort-Service und 24/7-Sofortsupport
SMT PCB Lader / Entlader
I.C.T
| Menge: | |
|---|---|
| Zuverlässiger PCB-SMT-Bareboard-Lader für die Massenproduktion SMT
Der verbesserte I.C.T PCB-SMT-Bareboard-Lader ist die ideale SMT-Board-Lademaschine, wenn Sie eine grundsolide automatische Bareboard-Zuführung benötigen. Es hebt PCBs vorsichtig aus Zeitschriften und sendet sie perfekt ausgerichtet an den Drucker oder Bestückungsautomaten – keine Kratzer, keine Fehleinzüge. Dieser PCB-SMT-Bareboard-Lader ist in Standard- oder Voll-CE-Versionen erhältlich und verfügt über stärkere Hardware, intelligentere elektrische Systeme und zukunftssichere Industrie 4.0-Steuerungen, um Ausfallzeiten zu verkürzen und die tägliche Leistung zu steigern. Es lässt sich sofort in jede große Marke integrieren und unterstützt die vollständige Smart-Factory-Konnektivität, während Ihre Linie problemlos rund um die Uhr in Betrieb bleibt.
| Detaillierte Produktmerkmale
Jede Schiene, jeder Lift und jeder Rahmen des PCB-SMT-Bareboard-Laders verwendet verbesserte, hochwertige Materialien und folgt strengen ISO- und CE-Standards. Die verstärkte Basis und das ergonomische Layout sorgen für jahrelange vibrationsfreie Stabilität und machen die tägliche Bedienung und Wartung für jeden Techniker zum Kinderspiel.
Hochwertige Sensoren, helle Turmleuchten und Hochfrequenztasten ermöglichen dem PCB SMT Bareboard Loader eine sofortige Platinenerkennung und eine kristallklare Statusrückmeldung. Selbst auf den schnellsten Linien behalten die Bediener die volle Kontrolle, eliminieren Fehler und halten die Produktion auf Höchstgeschwindigkeit.
Die erweiterbare Steuerungsplattform unterstützt die Protokolle IPC-CFX, Hermes und SEMI SMT-ELS (optional). Das Anschließen der SMT-Board-Lademaschine an Ihr Fabrik-MES oder das Hinzufügen neuer Funktionen dauert nur wenige Minuten und verwandelt Ihre Linie sofort in eine echte Smart-Factory-Lösung.
Präzise Schiebe- und Hebemechanismen handhaben alle Magazingrößen leise und reibungslos. Der PCB SMT Bareboard Loader garantiert, dass jede Platine perfekt positioniert ankommt – und schützt so die Qualität der Bareboards vom ersten Prozessschritt an.
Mit optionalen Modulen kann der PCB SMT Bareboard Loader direkt mit Druckern, Bestückungsautomaten und AOI-Systemen kommunizieren. Plug-and-Play-SMEMA und optionale intelligente Protokolle bedeuten keine Nacharbeit und maximale Flexibilität für jedes SMT-Setup.
| Spezifikation
| Parameterspezifikation | |
|---|---|
| PCB Breite | 50–400 mm (500 mm optional) |
| SMT-Förderer Höhe | 900 ± 20 mm |
| Übertragungsgeschwindigkeit | 0,5–20 m/min einstellbar |
| Stromversorgung | Wechselstrom 220 V 50/60 Hz |
| Stromverbrauch | 50–150 W |
| Richtung | Von links nach rechts (von rechts nach links optional) |
| Gürtelmaterial | 3 mm ESD-Flachriemen oder Kette |
| Steuermodus | SPS + Touchscreen |
| Breitenanpassung per Knopfdruck | Optional (ganze Zeilensynchronisierung) |
| CE-Sicherheitsnorm | Vollständige Abdeckung + Sensorschutz |
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.
| SMT Linienausrüstungsliste
Unsere schlüsselfertige, hochwertige SMT-Produktionslinie ermöglicht eine vollautomatische, schnelle und äußerst zuverlässige PCBA-Fertigung von der Rohplatine bis zur Endkontrolle. Es beginnt mit dem einwandfreien PCB-SMT-Bareboard-Loader, geht über Präzisionsdruck und Hochgeschwindigkeitsplatzierung, geht weiter mit stabilem Reflow-Löten und endet mit fortschrittlichem AOI – alles perfekt verbunden. Der Arbeitsaufwand bleibt gering, der First-Pass-Ertrag bleibt enorm hoch und die Betriebszeit bleibt außergewöhnlich. Diese bewährte Lösung erfüllt die Automobil-, Medizin-, Unterhaltungselektronik- und LED-Standards und hält gleichzeitig die Betriebskosten auf dem niedrigsten Stand.
| Kundenerfolgsgeschichte
I.C.T Ingenieure aus dem Ausland flogen nach Finnland, um eine vollautomatische LED Panel-Produktionslinie für einen führenden europäischen Beleuchtungshersteller zu installieren und in Betrieb zu nehmen. Die schlüsselfertige Lösung umfasste unseren Leiterplatten-SMD-Bareboard-Lader, einen 1,5 m langen vollautomatischen Drucker, einen SM482PLUS-Bestückungsautomaten, einen L8-Reflow-Ofen, einen vertikalen Kühlpuffer, Verbindungsbänder, einen Platinenteiler und einen Lotpastenmischer. Unser Team hat die Installation, das Debugging und die praktische Bedienerschulung in nur fünf Tagen abgeschlossen. Am ersten offiziellen Produktionstag erreichte die Linie bereits die Zielgeschwindigkeit und zeigte keinerlei Mängel. Der Kunde lobte insbesondere die grundsolide Leistung des PCB SMT Bareboard Loaders und die perfekte Machine-to-Machine-Kommunikation. Sie bestanden die strenge europäische Prüfung auf Anhieb und gaben sofort eine Nachbestellung für eine weitere Linie auf.
| Professionelle Schulung und Unterstützung
Von Fernprüfungen vor der Installation bis hin zur Inbetriebnahme vor Ort, kostenlosen Bediener- und Wartungsschulungen, einer weltweiten 24/7-Hotline, gefüllten Ersatzteillagern weltweit und geplanter vorbeugender Wartung – I.C.T stellt sicher, dass Ihr PCB-SMT-Bareboard-Loader Jahr für Jahr mit höchster Effizienz und nahezu ohne ungeplante Ausfallzeiten läuft.
| Kundenlob
„Ihr Techniker hat unser Problem um 3 Uhr morgens Ortszeit behoben – die schnellste Antwort aller Zeiten!“ „Die Verpackung hat 45 Tage auf See überstanden – die Maschine kam perfekt und ohne Schäden an.“ „Wir haben den Leiterplatten-SMT-Bareboard-Lader 21 Monate lang rund um die Uhr betrieben – keine Ausfälle.“ „Die Schulung war so klar, dass unsere neuen Bediener nach einer Schicht unabhängig waren.“
| Unsere Zertifizierung
Jeder PCB-SMT-Bareboard-Loader verfügt über CE-, RoHS- und ISO9001-Zertifizierungen sowie mehrere proprietäre Patente. Vor dem Versand durchläuft jedes Gerät einen 72-stündigen Einbrenntest unter Belastung und eine detaillierte Qualitätsprüfung. Dies garantiert Ihnen vom ersten Tag an bewährte Zuverlässigkeit und vollständige Konformität.
| Über uns und die Fabrik
Seit 2012 hat sich I.C.T zu einer modernen 12.000 m² großen Anlage mit fast 90 Teammitgliedern und unserem eigenen Forschungs- und Entwicklungszentrum entwickelt. Wir entwerfen, fertigen und testen alles im eigenen Haus unter strengen Qualitätssystemen. Wir betreuen über 1.600 Kunden in 72 Ländern und haben uns Vertrauen dadurch erworben, dass wir stets liefern – von einem einzelnen PCB-SMT-Bareboard-Ladegerät bis hin zu kompletten schlüsselfertigen Linien.
