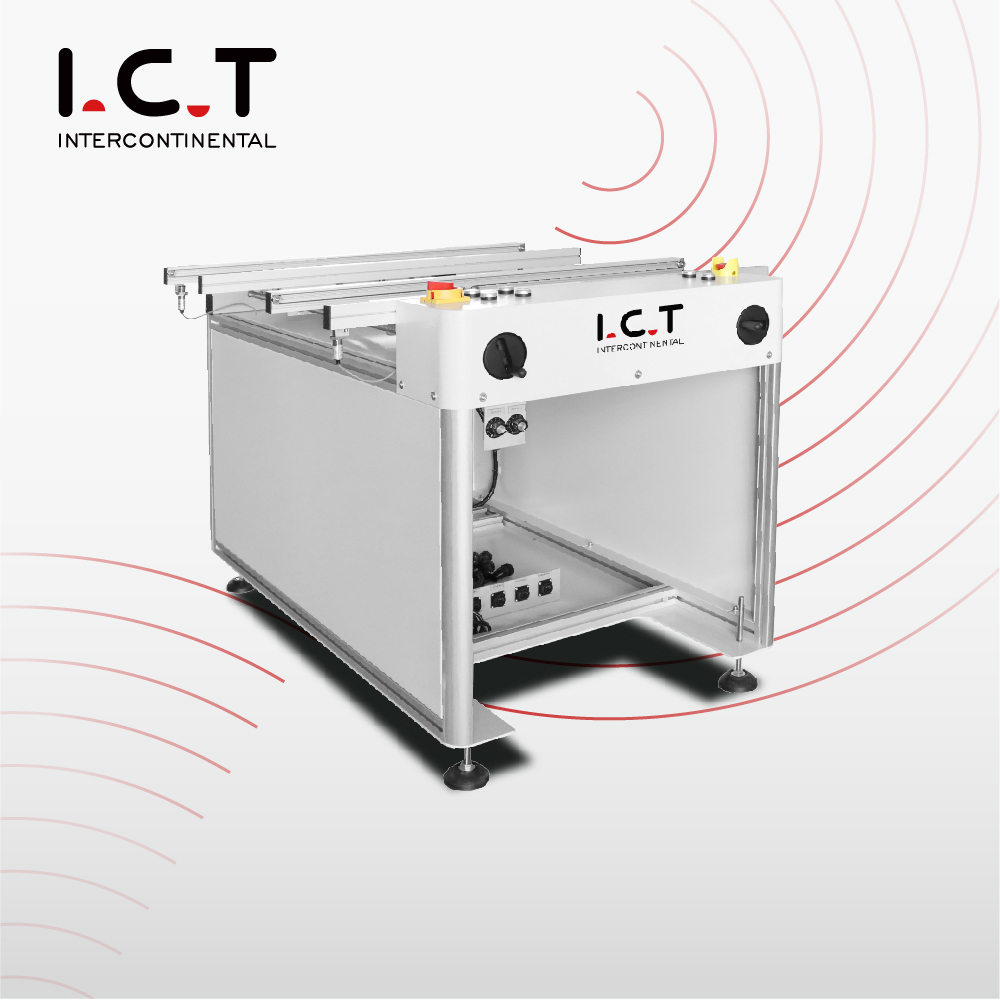

| Effizienter Dual-Rail-Auswurf SMT-Förderer für Qualitätstrennung
In der SMT-Produktionslinie müssen sich die Leiterplatten vorwärts bewegen, doch einige werden bei der Inspektion unweigerlich durchfallen. Der Dual Rails Reject SMT-Förderer stellt sich dieser Realität direkt. Es empfängt PCBs von vorgeschalteten Maschinen und leitet mithilfe zuverlässiger Sensoren und zweier unabhängiger Schienen gute Platinen entlang eines Pfads, während fehlerhafte Platinen zu einer separaten Ausschussschiene geleitet werden. Diese klare Aufteilung verhindert eine Vermischung und macht das Anhalten der gesamten Linie überflüssig. Das System unterstützt eine Ein-Knopf-Breitenverstellung über beide Schienen und bietet je nach Board-Anforderungen eine Riemen- oder Kettenübertragung. Gebaut mit einer soliden Aluminiumkonstruktion und präzisen Bedienelementen erfüllt es seine Funktion ohne Illusionen oder unnötige Komplikationen und stellt sicher, dass nur akzeptable Boards verarbeitet werden, während abgelehnte Boards zur weiteren Überprüfung isoliert werden.
| Vervollständigen Sie die Serie SMT SMT-Förderer, passend zu jedem Fabriklayout
I.C.T bietet mehr als zehn verschiedene SMT SMT-Förderer-Modelle, sodass Kunden immer das perfekte Modell finden. Standard-Kettenförderer verbinden einfach Maschinen. Inspektionsversionen sind mit hellen LED-Leuchten und staubdichten Abdeckungen für einfache Qualitätsprüfungen ausgestattet. Teleskop- und Shuttle-Typen sparen wertvolle Stellfläche. Puffering- und mehrspurige Modelle bewältigen Ultrahochgeschwindigkeitsstrecken. Der PCB-Lift SMT-Förderer bewegt Bretter reibungslos zwischen verschiedenen Bodenebenen. Hochleistungskettenversionen transportieren geladene Magazine sicher nach dem Reflow. Jedes Modell kann in Länge, Breite, Geschwindigkeit und Funktionen individuell angepasst werden – ein PCB Lift SMT-Förderer oder eine komplette Smart Line, wir bauen genau das, was Sie brauchen.
| Detaillierte Produktmerkmale
Die Aluminiumschienen verlaufen parallel und exakt und unterstützen zwei unabhängige Schienen ohne Abweichung. Dickere Grundplatten und Präzisionsschrauben sichern den Rahmen vor Vibrationen und langfristigem Verschleiß. Alle mechanischen Elemente entsprechen strikt den ISO- und CE-Normen. Das Dual-Rail-Design ermöglicht die gleichzeitige Handhabung von Gut- und Ausschussplatinen und sorgt so für Stabilität auch im Dauerbetrieb.
Sensoren prüfen jedes Brett genau und bestimmen ohne zu zögern seinen Weg. Turmleuchten zeigen den Status beider Schienen in eindeutigen Farben an. Hochfrequenz-Tasten reagieren zuverlässig bei wiederholter Betätigung. Der ESD-Schutz schützt empfindliche Baugruppen während des gesamten Trennprozesses. Das elektrische System ist geordnet angeordnet und funktioniert ohne Unklarheiten.
Der 7-Zoll-Touchscreen stellt wichtige Daten übersichtlich dar. Die SPS führt Routing-Entscheidungen nach definierten Kriterien aus. Bediener passen Breite oder Parameter in minimalen Schritten an. Die optionale Industrie 4.0-Schnittstelle ermöglicht bei Bedarf die Kommunikation mit der breiteren Linie. Software-Updates werden kostenlos und aus der Ferne bereitgestellt. Die Steuerung bleibt direkt und kann dennoch komplexe Ablehnungslogiken verarbeiten.
Das ESD-Band transportiert die Platinen für die Standardproduktion reibungslos auf beiden Schienen weiter. Der Kettenantrieb schaltet sich ein, wenn schwerere Lasten mehr Traktion erfordern. Beide Systeme koordinieren sich mit Sensoren, um eine genaue Trennung zu gewährleisten. Der Übergang zwischen den Übertragungsarten erfolgt unkompliziert vor Ort. Die Bewegung bleibt auf jeder Spur konstant und verhindert so Kreuzkontaminationen.
| Spezifikation des Reflow-Ofens
| Parameterspezifikation | |
|---|---|
| PCB Breite | 50–400 mm (500 mm optional) |
| SMT-Förderer Höhe | 900 ± 20 mm |
| Übertragungsgeschwindigkeit | 0,5–20 m/min einstellbar |
| Stromversorgung | Wechselstrom 220 V 50/60 Hz |
| Stromverbrauch | 50–150 W |
| Richtung | Von links nach rechts (von rechts nach links optional) |
| Gürtelmaterial | 3 mm ESD-Flachriemen oder Kette |
| Steuermodus | SPS + Touchscreen |
| Breitenanpassung per Knopfdruck | Optional (ganze Zeilensynchronisierung) |
| CE-Sicherheitsnorm | Vollständige Abdeckung + Sensorschutz |
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.
| SMT Linienausrüstungsliste
Unsere hochwertige PCBA-Produktionslinie verfügt über fortschrittliche Ausrüstung für eine effiziente und präzise PCB-Montage. Die vollautomatische SMT-Linie umfasst einen Lader, einen automatischen Drucker für den präzisen Auftrag von Lotpaste, eine Bestückungsmaschine für die präzise Platzierung von Bauteilen, einen Reflow-Ofen für zuverlässiges Löten und ein AOI-System für eine gründliche Fehlerprüfung. Diese hochwertige PCBA-Produktionslinie gewährleistet einen reibungslosen Betrieb, hohe Zuverlässigkeit und eine kostengünstige SMT-Montage und erfüllt vielfältige Branchenanforderungen.
| Kundenerfolgsgeschichte
Inbetriebnahme vor Ort in Uruguay
Zwei I.C.T-Ingenieure reisten nach Uruguay, um den Start einer Produktionslinie für intelligente Stromzähler zu unterstützen. Der Kunde hatte eine komplette SMT-Lösung erworben, einschließlich Magazinlader, 471- und 481-Drucker, Lyra622-Montagegerät, AOI, Wendeförderer, Reflow-Ofen W2, mehreren Dual-Rails-Reject-SMT-Förderer-Einheiten, Magazinbandlinien, Rollenlinien und Bull-Eye-Arbeitsplätzen. Innerhalb einer Woche schloss das Team die Installation ab, kalibrierte die Aussortierungslogik, schulte die Bediener gründlich und überprüfte die gesamte Linie. Gute Bretter fließen nun unterbrechungsfrei, während defekte Bretter sauber getrennt werden. Der Kunde würdigte die klare Leistung des Systems und die disziplinierte und effektive Unterstützung der Ingenieure.
| Professionelle Schulung und Unterstützung
Bei I.C.T betrachten wir den Service als integralen Bestandteil unserer vollständigen SMT-Fabriklösung. Wir bieten umfassende Schulungen vor Ort und aus der Ferne sowie lebenslange Software-Updates und kontinuierlichen technischen Support. Unsere Ingenieure sind bereit, bei Bedarf innerhalb von 48 Stunden überall auf der Welt zu reisen. Durch die Bevorratung von Ersatzteilen in acht globalen Lagern minimieren wir Ausfallzeiten und sorgen für langfristige Betriebsstabilität. Unser Engagement geht über die Lieferung von Geräten hinaus und hilft unseren Kunden, langfristig effiziente und qualitativ hochwertige Produktionssysteme aufrechtzuerhalten.
| Kundenlob
Kunden berichten, dass der Dual Rails Reject SMT-Förderer seine Trennaufgabe klar und zuverlässig erfüllt. Viele bemerken die saubere Trennung zwischen Gut- und Ausschussplatinen, den stabilen Transfer und die einfache Integration mit anderen SMT-Maschinen PCB SMT-Förderers. Sie schätzen auch die professionelle Unterstützung bei der Installation und die schnelle Reaktion auf technische Fragen. „Dank Ihres Ausleitungssystems fährt die Linie ohne unnötige Stopps“, ist eine häufige Beobachtung. Dieses konsistente Feedback spiegelt den praktischen Wert unserer Lösungen in realen Produktionsumgebungen wider.
| Unsere Zertifizierung
Alle I.C.T-Geräte verfügen über CE-, RoHS- und ISO9001-Zertifizierungen, unterstützt durch zahlreiche Patente für funktionale Verbesserungen. Jeder Dual Rails Reject SMT-Förderer durchläuft vor dem Versand einen strengen 48-Stunden-Alterungstest unter Volllast. Diese Zertifizierungen und Testverfahren belegen unser ernsthaftes Engagement für Qualität, Sicherheit und gleichbleibende Leistung bei allen SMT Maschinen PCB SMT-Fördereren, die wir weltweit liefern.
| Über uns und die Fabrik
Seit seiner Gründung im Jahr 2012 hat sich I.C.T zu einem umfassenden SMT-Lösungsanbieter mit fast 90 Mitarbeitern und einer modernen 12.000 m² großen Fabrik in Dongguan, China, entwickelt. Wir verwalten unsere eigene Forschung, Konstruktion und Fertigung unter strengen Qualitätsmanagementsystemen. Wir betreuen mehr als 1.600 Kunden in 72 Ländern über acht Auslandsbüros und wachsen kontinuierlich weiter. Unsere Stärke liegt darin, nicht nur einzelne Maschinen, sondern komplette, zuverlässige SMT Fabriklösungen zu liefern, die durch professionellen Service und eine langfristige Partnerschaft unterstützt werden.
