I.C.T Offline-automatische optische Inspektion AOI Maschine I.C.T-V8

Anteil an:

I.C.T Offline-automatische optische Inspektion AOI Maschine I.C.T-V8

AOI Maschine und Pick-and-Place-Maschinen.Kaufen Sie es bei Ihrem vertrauenswürdigen Partner!I.C.T bringt 26 Jahre Erfahrung in der SMT-Branche mit.Highlights: Installation und Schulung vor Ort verfügbar, Kundendienst rund um die Uhr.Hochqualifizierte Experten.
Offline-automatische optische Inspektionsmaschine mit hoher Qualität, fordern Sie jetzt eine Anfrage an!
1. Industriekamera
2.Telezentrisches Objektiv
3. Granitplattform und Rahmen
4. Gesamte FOV-Unterstützungsposition

Modell:
I.C.T-V8
Produktmarke:
I.C.T
Produktcode:
aoi inspection

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

Aoi-Maschine

Offline AOI V8 Einführung:

Für SMT Inline-Inspektion vor und nach dem Reflow.

Granitplattform, verbessert die Präzision und Stabilität der Maschine erheblich.

Programmierbare RGB+W LED-Beleuchtungsquelle.

Telezentrisches Objektiv mit konstanter Vergrößerung und geringer Verzerrung bei hohen Komponenten.

Merkmale:

1. LOG automatische Erfassungs- und Speicherfunktion, NG-Warn-/Alarmfunktion, Fernprogrammierung und Debugging.

2. Inspektionsfähigkeit: unzureichend, kurz, schlotterndes Loch, Lötstift, der den Stift abdeckt, Verunreinigung, Fehlausrichtung, fehlendes Teil, schief, Plakatwand, Montage

auf der Seite, umkippen, falsches Teil, beschädigt, schwebend, Polarität, Pseudolöten, leeres Lot, zu viel Kleber usw.

3. Perfect SPC sammelt offline NG-Informationen und generiert automatisch alle Arten von Produktionstabellen.

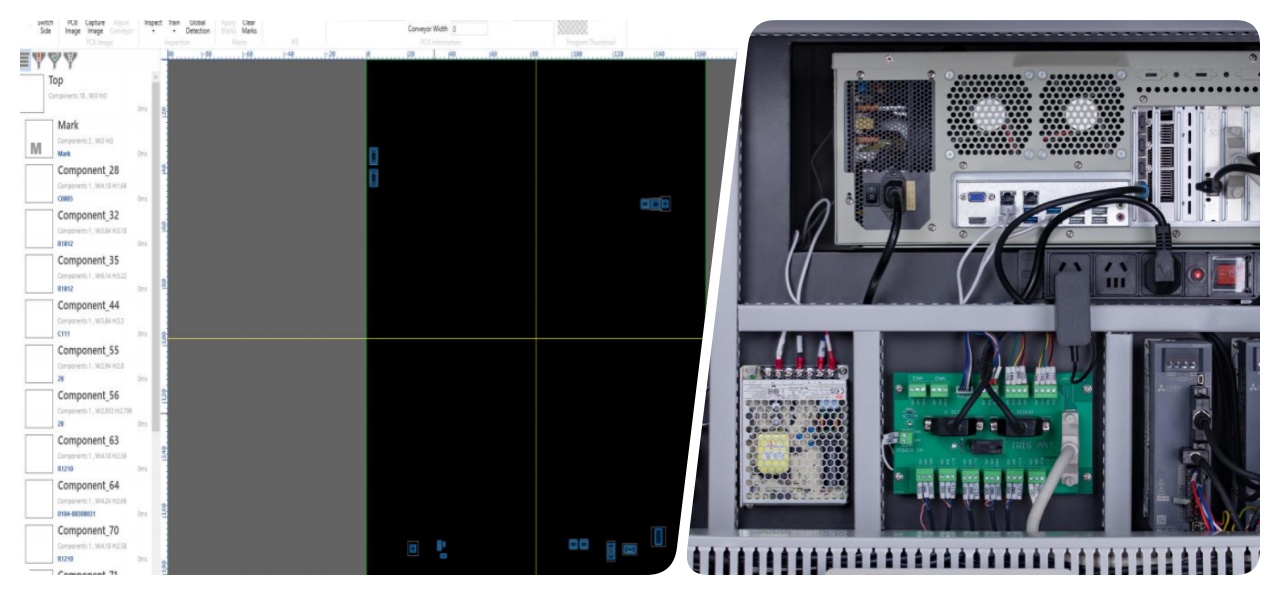

4. Ausgereifte Kontrollzentrumsfunktion, klare Softwareschnittstelle.

5. Gute Stabilität (GR&R < 10 % ＠6 Sigma, CPK > 1,33 (Testabweichungsgenauigkeit weniger als ± 0,25 mm).

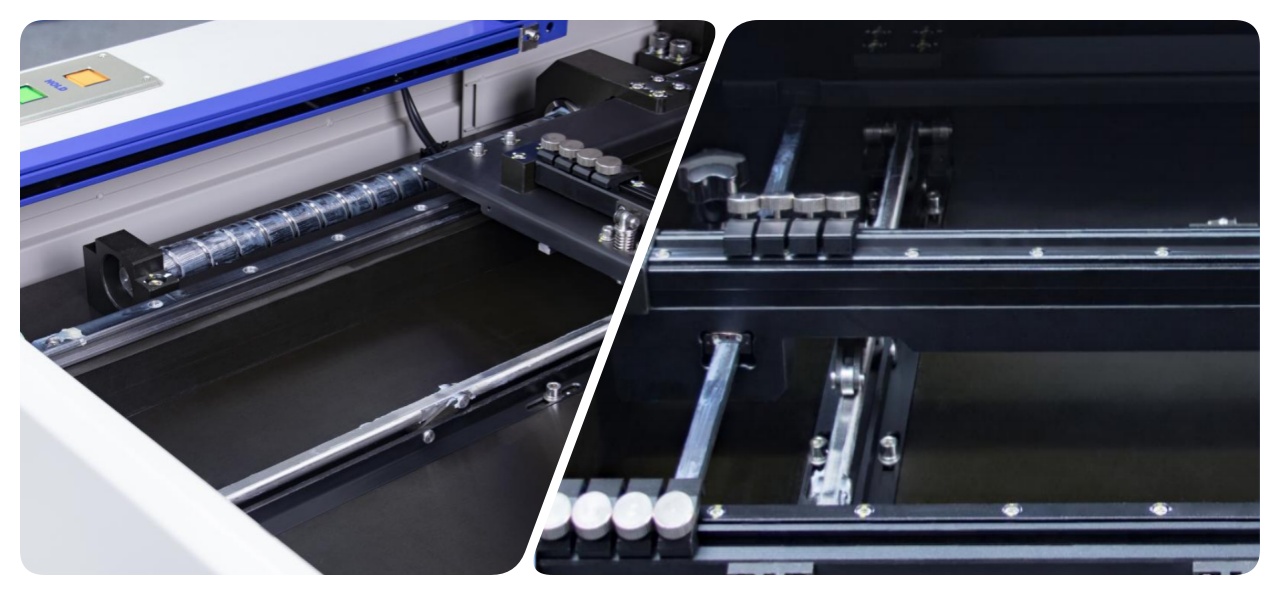

6. Kamerabewegung, Förderband während des Tests fixiert.

7. PCB Verzugskompensation: Gesamtmarkierungskompensationskalibrierung, Komponentenpositionsrahmenkompensation.

Plattform und Rahmen aus Granit

Stellen Sie die Stabilität der Ausrüstung und die Konsistenz des gemeinsamen Programms zwischen den Maschinen sicher

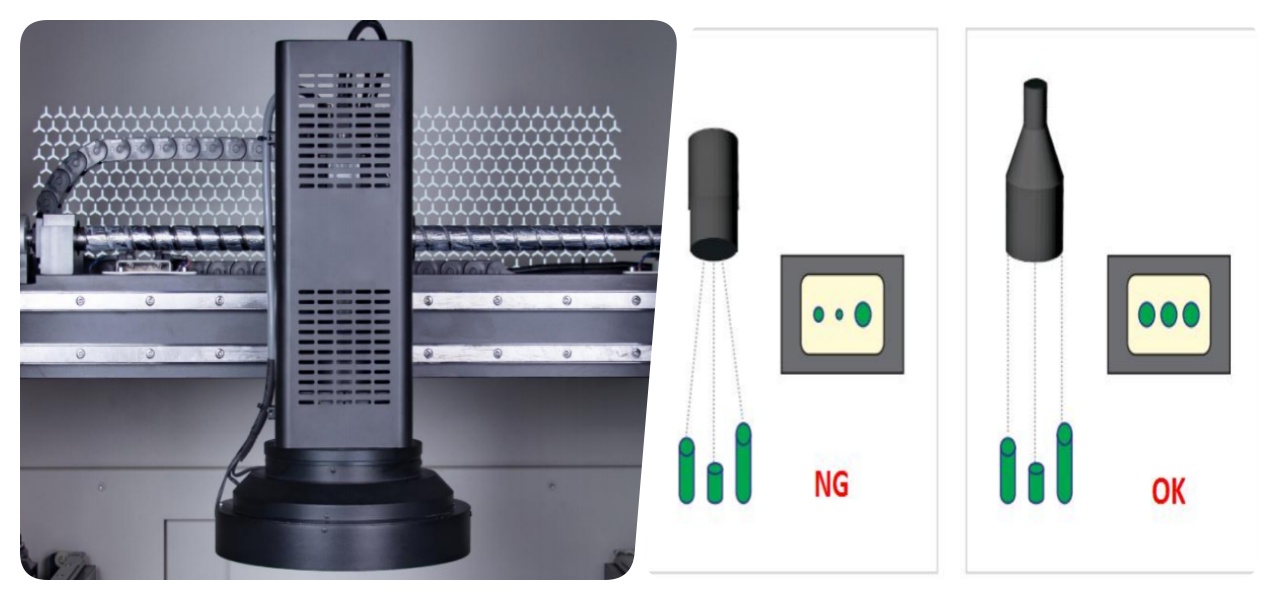

Industriekamera+Telezentrisches Objektiv

Die Inspektion von Lötstellen mit hohem Bauteilanteil wird dadurch nicht beeinträchtigt, da im gesamten Sichtfeld kein Schatteneffekt auftritt.

Gesamte FOV-Assistenzposition

Hohe Erkennungsfähigkeit bei nicht freiliegenden Pad-Komponenten (BGA usw.) oder teilweise abgeschirmten Komponenten

Aoi-Details 03

Modell	I.C.T-V8	I.C.T-V8XL
FOV	15u (38,4*28,8mm)
Kamera	Intelligente digitale Industriekamera mit 5 Megapixeln
Linse	Telezentrisches Objektiv
Licht	4-Farben-Ring LED Licht, RGB+W
Inspektionsgegenstand	Bauteiltest, Löttest
Mini-Komponente	03015-Chip, 0,3-Pitch-IC und speziell geformt
Betriebssystem	Windows 7
PCB Größe	5050~430330mm	5050~650510mm
PCB Dicke	0,3 ~ 6,0 mm
PCB Verzug	±3,0 mm
PCB Gewicht	Maximal: 10 kg
PCB Höhe	Oben: 25–60 mm, unten: 25–80 mm, verstellbar
X/Y-Treiber	AC-Servotreiber, Wiederholgenauigkeit 0,01 mm
Plattform	Granit
Leistung	AC220 50/60 Hz, 2,5 A
Kommunikation	SMEMA
Gewicht	500 kg	600 kg
Abmessungen	88011701350mm (ohne Licht)	108014701370mm (ohne Licht)

* I.C.T arbeitet weiter an Qualität und Leistung, Spezifikationen und Erscheinungsbild können ohne besondere Ankündigung aktualisiert werden.
