SMT PCB Lader / Entlader
I.C.T
| Menge: | |
|---|---|
| Intelligenter Ng/ok-Magazinentlader für SMT-Linien
Der I.C.T Ng/ok Magazine Unloader ist die effiziente Maschine, die Platinen von der Inspektion entgegennimmt, das Pass/Fail-Signal prüft und OK-Boards in einem Magazin und NG-Boards in einem anderen stapelt. Standard- oder Voll-CE-Version – beide verfügen über stärkere Hardware, präzise Sensoren und flexible Steuerungen. Der Ng/ok-Magazin-Entlader hilft bei der Qualitätskontrolle, reduziert Nacharbeitsschritte, läuft drei Schichten reibungslos und funktioniert gut als SMT PCB Vakuum-Magazin-Lader oder SMT PCB Lader-Entlader in Ihrer Linie.
| Detaillierte Produktmerkmale
Der Ng/ok Magazine Unloader verwendet dickeren Stahl für Rahmen und Basis. Alle Teile entsprechen ISO- und CE-Standards. Die Maschine bleibt im Dauereinsatz stabil. Die Wartung ist für Ihr Team einfach und schnell.
Hochwertige Sensoren und helle Lichter zeigen den OK/NG-Status deutlich an. Tasten reagieren schnell. Der Ng/ok Magazine Unloader verarbeitet Inspektionsdaten fehlerfrei und sorgt für eine zuverlässige Sortierung.
Das System unterstützt Industrie 4.0-Funktionen. Fügen Sie jederzeit IPC-CFX, Hermes oder andere Protokolle hinzu. Ändern Sie die Einstellungen für neue Produkte schnell. Der Ng/ok Magazine Unloader stellt eine Verbindung zur Werkssoftware her und passt sich automatisch an.
Separate Absenkeinheiten platzieren OK- und NG-Boards sorgfältig. Der Ng/ok Magazine Unloader füllt zwei Magazine ohne Beschädigung. Die Platinen bleiben für Nacharbeiten oder Verpackung organisiert.
Die SMEMA-Schnittstelle ist standardmäßig und einsatzbereit. Optionale erweiterte Links verfügbar. Der Ng/ok-Magazinentlader lässt sich schnell in Ihre Linie integrieren und sorgt für einen gleichmäßigen Fluss bei Änderungen.
| Spezifikation
| Modell（ Lader) | Ld-m | LD -L | LD -LL | LD -XL |
| Dimension (mm) | 1330*765*1250 | 1650*845*1250 | 1800*909*1250 | 1800*970*1250 |
| PCB Größe (mm) | 50*50-330*250 | 50*50-445*330 | 50*50-530*390 | 50*50-530*460 |
| Rackgröße (mm) | 355*320*563 | 460*400*563 | 535*4 60*563 | 535*530 *563 |
| Steuerungssystem | PL C | |||
| Stromversorgung | 1 PH AC 220 V 50/60 Hz (Option: 110 V bis 380 V) | |||
| Gewicht | 160 kg | 220 kg | 280 kg | 340 kg |
| Modell (Entlader) | UL-M | UL -L | UL -LL | UL -XL |
| Dimension (mm) | 1730*765*1250 | 2065*845*1250 | 2660*909*1250 | 2660*970*1250 |
| PCB Größe (mm) | 50*50-330*250 | 50*50-445*330 | 50*50-530*390 | 50*50-530*460 |
| Rackgröße (mm) | 355*320*563 | 460*400*563 | 535*4 60*563 | 535*530 *563 |
| Steuerungssystem | PL C | |||
| Stromversorgung | 1 PH AC 220 V 50/60 Hz (Option: 110 V bis 380 V) | |||
| Gewicht | 180 kg | 240 kg | 300 kg | 360 kg |
| SMT Linienausrüstungsliste
Schlüsselfertig bedeutet: Rohplatine rein, fertiges Paneel raus, kein Babysitten. Der PCB-Entlader Lader führt vorne sauber ein und fängt hinten sauber auf. Der Drucker erreicht die perfekte Paste. Placer lässt jede Komponente im Totpunkt fallen. Reflow-Lötmittel solide. AOI prüft alles. Alle Stationen bleiben synchron. Die Arbeitskräfte bleiben dünn. Die Ausbeute im ersten Durchgang bleibt über 99,5 %. Die Betriebszeit bleibt brutal. Automobil, Medizin, Verbraucher, LED – Standards gestrichen, Kosten gestrichen.
| Kundenerfolgsgeschichte

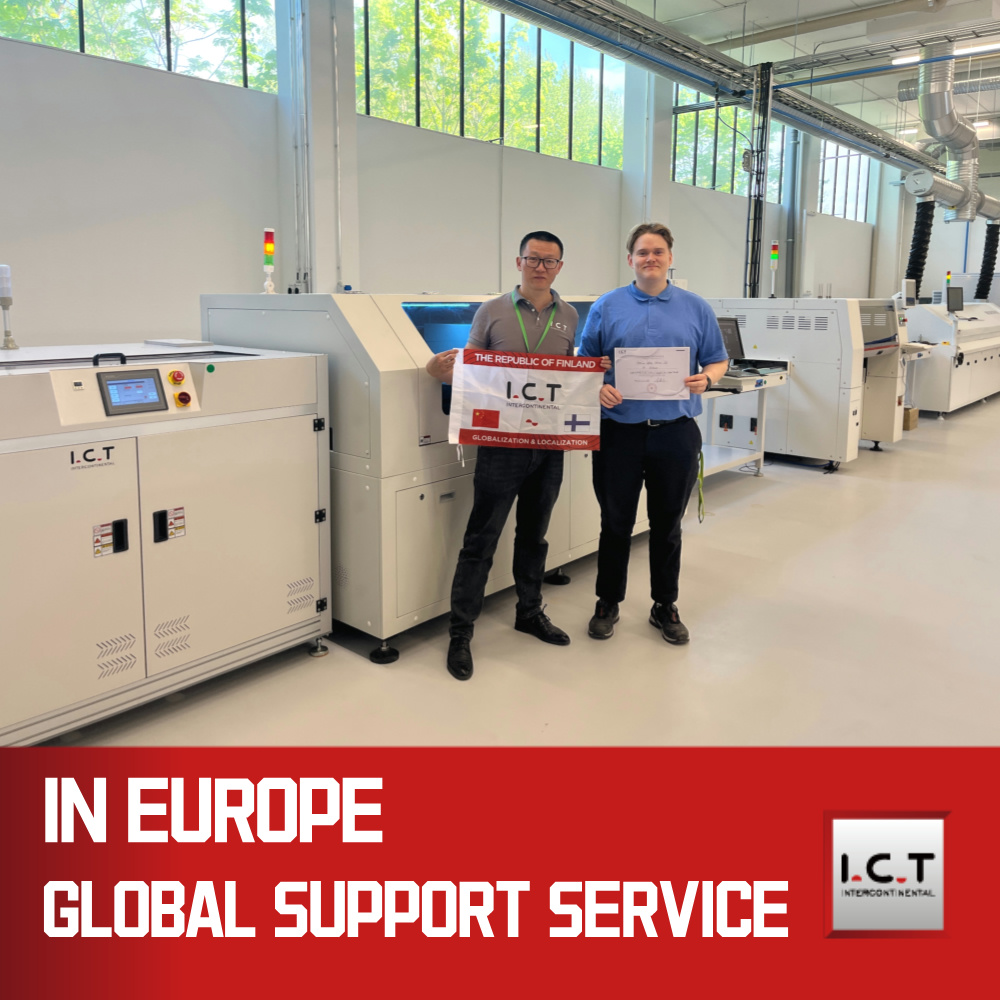

Im Jahr 2024 flogen unsere Ingenieure nach Finnland, um eine komplette LED-Panel-Produktionslinie für einen führenden europäischen Beleuchtungshersteller zu installieren. Die Linie umfasste den Ng/ok-Magazinentlader, einen 1,5 m langen automatischen Drucker, einen SM482PLUS-Bestückungsautomaten, einen L8-Reflow-Ofen, Kühlpuffer, Verbindungsbänder, einen Platinenverteiler und einen Lotpastenmischer. Unser Team hat die Installation, das Debugging und die Bedienerschulung in nur fünf Tagen abgeschlossen. Am ersten Produktionstag erreichte die Linie ihre volle Geschwindigkeit und es gab keinerlei Mängel. Der Kunde lobte die präzise Sortierung des Ng/ok Magazine Unloader und die perfekte Maschinenkommunikation. Sie bestanden die strenge europäische Prüfung problemlos und bestellten bald darauf eine weitere Linie.
| Professioneller Service und Schulung
I.C.T bietet umfassenden Support: Installation vor Ort oder aus der Ferne, kostenlose Schulung für Bediener und Techniker, technische Hotline rund um die Uhr, weltweite Ersatzteillieferung und regelmäßige Wartungspläne. Unser erfahrenes Team stellt sicher, dass Ihr Ng/ok-Magazinentlader mit bester Leistung und fast ohne ungeplante Stopps läuft.
| Was Kunden sagen
„Die Ingenieure waren schnell da und haben unser Problem noch am selben Tag gelöst.“ „Der Ng/ok-Magazinentlader ist stabil und sehr zuverlässig.“ „Die Verpackung war sicher; die Maschinen kamen nach dem Versand perfekt an.“ „Sie reagieren schnell und helfen uns, die Qualitätskontrolle zu verbessern.“
| Unsere Qualitätszertifikate
| Über uns und die Fabrik
Seit 2012 ist I.C.T mit unserem eigenen Forschungs- und Entwicklungsteam, vollständigen Produktionslinien und fast 90 Mitarbeitern schnell gewachsen. In unserem modernen Werk verfügen wir über strenge Prüf- und Qualitätssicherungssysteme. Wir betreuen über 1.600 Kunden in 72 Ländern. Von einem Ng/ok-Magazinentlader bis hin zu kompletten schlüsselfertigen Lösungen sind wir Ihr vertrauenswürdiger Partner für langfristigen Erfolg.
