Diese SMT-Lötpastendruckmaschine bietet hohe Präzision und Effizienz für perfekten PCB-Druck.
A. Hohe Präzision mit wiederholter Positionierungsgenauigkeit von ±0,01 mm.
B. Schnelle Zykluszeit unter 7 Sekunden für eine schnelle Produktion.
C. Automatische Schablonenreinigung mit Trocken-, Nass- und Vakuumoptionen.
D. Einstellbarer Rakeldruck für bessere Druckqualität.
e. Unterstützt verschiedene PCB-Typen wie LED und Fahrzeugelektronik.
F. I.C.T bietet fachkundige Installations- und Schulungsdienste.
G. Beinhaltet eine standardmäßige 2D-Inspektion zur Qualitätskontrolle.
I.C.T-6534
I.C.T
| Menge: | |
|---|---|
| I.C.T-6534 SMT Lötpaste-Druckmaschine
Die Lotpastendruckmaschine I.C.T-6534 SMT ist die erste Wahl für effizienten und präzisen PCB-Druck. Mit einer Zykluszeit von 7 Sekunden gewährleistet es eine schnelle und zuverlässige Produktion verschiedener Elektronikgeräte. Diese Maschine unterstützt PCB Größen von 5050 bis 650340 mm und Schablonenrahmen von 470370 bis 737737 mm. Es verfügt über automatische Kalibrierung, einstellbaren Rakeldruck und Multimethoden-Trennung für eine hohe Wiederholgenauigkeit von ±0,01 mm und eine Druckgenauigkeit von ±0,025 mm. Mit Optionen wie Nass-, Trocken- und Staubsaugen wird es den unterschiedlichsten Anforderungen gerecht. I.C.T bietet fachkundigen Support, einschließlich Installation und Schulung, und ist damit ideal für Branchen wie LED, TV und Fahrzeugelektronik. Vertrauen Sie I.C.T für Qualität und Service weltweit.
| Besonderheit
Die Lotpastendruckmaschine I.C.T-6534 SMT bietet hohe Präzision mit einer wiederholten Positionierungsgenauigkeit von ±0,01 mm und einer Druckgenauigkeit von ±0,025 mm. Dadurch wird sichergestellt, dass jedes PCB perfekt gedruckt wird, wodurch Fehler in der Produktion reduziert werden. Die Maschine nutzt fortschrittliche Technologie, einschließlich eines programmierbaren Motors zur Steuerung der Trenngeschwindigkeit und des Abstands. Diese Funktion eignet sich hervorragend für Branchen, die genaue Ergebnisse benötigen, z. B. LED und die Fahrzeugelektronik. Durch sein stabiles Design bleibt die Qualität über einen langen Zeitraum erhalten, was den Kunden Zeit und Kosten spart.
Mit einer Zykluszeit von unter 7 Sekunden steigert diese SMT Lotpastendruckmaschine die Produktionsgeschwindigkeit. Diese schnelle Leistung hilft Fabriken, enge Fristen einzuhalten, ohne an Qualität zu verlieren. Die schnellen Zeilenwechseleinstellungen erleichtern den Wechsel zwischen Aufgaben. Dies ist ideal für stark ausgelastete Produktionslinien und sorgt für einen reibungslosen Betrieb. Das Design von I.C.T konzentriert sich auf Effizienz und hilft Kunden, ihre Leistung zu steigern und gleichzeitig die Kosten niedrig zu halten.
Die Maschine bietet eine automatische Schablonenreinigung im Trocken-, Nass- und Vakuummodus. Dadurch bleibt die Schablone sauber und gewährleistet eine gleichbleibende Druckqualität. Ein spezieller Absaugmotor und ein einzigartiges Sprühsystem sorgen gemeinsam für eine effektive Reinigung. Die Software kontrolliert den Alkohol- und Papierverbrauch und spart so Material. Diese Funktion reduziert Ausfallzeiten und Wartungsaufwand und macht es zu einer zuverlässigen Wahl für die kontinuierliche Produktion.
| Spezifikation
| Modell | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Rahmengröße (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB Größe (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichtung | Links rechts; Rechts links; Links links; Rechtsgerechter | ||
| Unterstützungssystem | Magnetpin/Up-Ab-Abwärts-Tabelle eingestellt/Stützblock | ||
| Spannsystem | Seitliche Klemmung (Vakuumdüse, automatisch einziehbarer Z-Druck ist optional) | ||
| Druckerkopf | Zwei unabhängige motorisierte Druckköpfe | ||
| Rakeltyp | Edelstahl (Standard), Kunststoff | ||
| Reinigungssystem | Trocken, nass, Vakuum | ||
| Inspektion | 2D-Inspektion (Standard) | ||
| Stromversorgung | Wechselstrom: 220 ± 10 %, 50/60 Hz, 3 kW | ||
| Kontrollmethode | PC-Steuerung | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Rahmengröße (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB Größe (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.

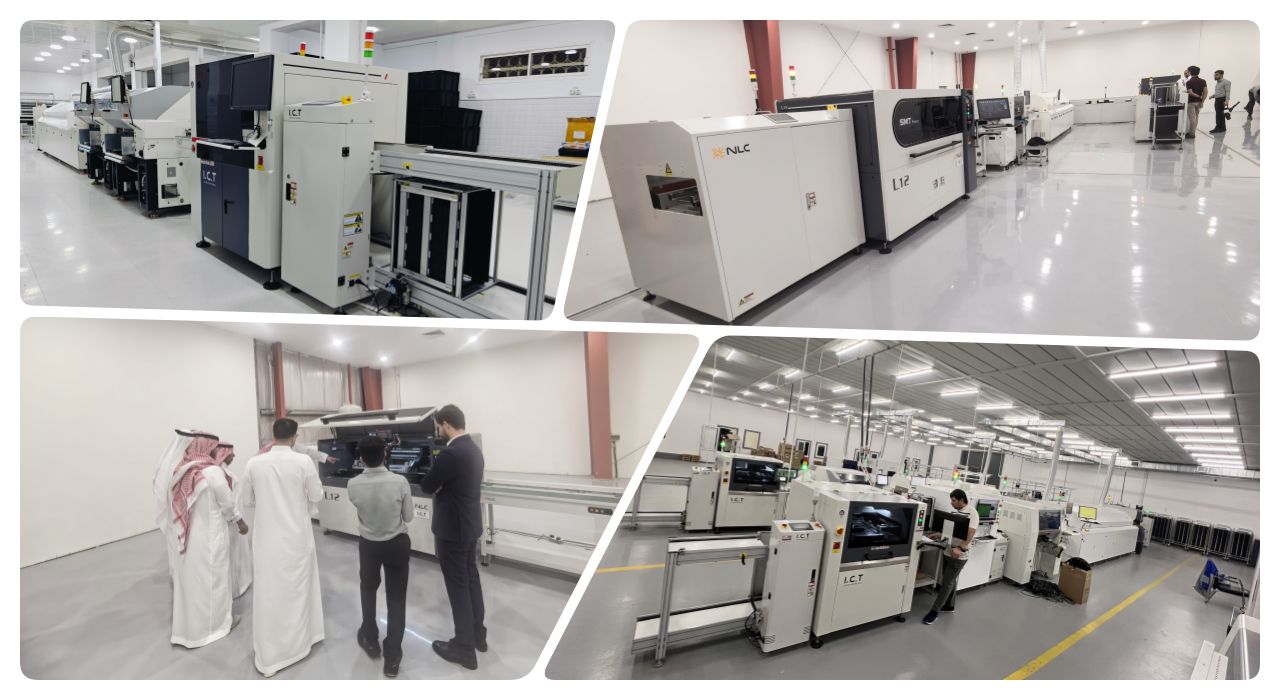

| SMT Linienausrüstungsliste
Unsere hochwertige PCBA-Produktionslinie verfügt über fortschrittliche Ausrüstung für eine effiziente und präzise PCB-Montage. Die vollautomatische SMT-Linie umfasst einen Lader, einen automatischen Drucker für den präzisen Auftrag von Lotpaste, eine Bestückungsmaschine für die präzise Platzierung von Bauteilen, einen Reflow-Ofen für zuverlässiges Löten und ein AOI-System für eine gründliche Fehlerprüfung. Diese hochwertige PCBA-Produktionslinie gewährleistet einen reibungslosen Betrieb, hohe Zuverlässigkeit und eine kostengünstige SMT-Montage und erfüllt vielfältige Branchenanforderungen.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| AOI Maschine | Prüft Lötstellen und Platzierungsfehler. |
| SPI Maschine | Überprüft Höhe und Qualität der Lotpaste. |
| Rückverfolgbarkeitsausrüstung | Zeichnet und verfolgt Produktionsdaten: Laserbeschriftungsmaschine /Etikettenmontagegerät/Tintenstrahldrucker |
| Kundenerfolgsvideo
Im Jahr 2025 besuchten I.C.T-Ingenieure eine Kundenfabrik in Mexiko, einen Hersteller von Wohnraumbeleuchtung, um eine komplette SMT-Linie zu installieren und zu schulen. Der Kunde benötigte 13 Maschinen in einem 21 m langen und 5 m breiten Raum, ursprünglich 29 m lang. I.C.T entwarf eine U-förmige Linie mit einer Länge von 16 m und einer Breite von 2,7 m. Nach 2 Tagen Installation und 6 Tagen Schulung war die Einrichtung abgeschlossen. Der Kunde lobte das effiziente Design und den kompetenten Support von I.C.T, der eine reibungslose Produktion gewährleistet.
| Service & Schulung
I.C.T bietet hervorragenden Service und Schulungen für die Lotpastendruckmaschine SMT. Unser Team bietet Installation, Einrichtung und detaillierte Geräteschulungen vor Ort an, um einen reibungslosen Betrieb zu gewährleisten. Wir bieten auch technischen Support und Wartung, um Ihre Produktion am Laufen zu halten. Die Schulung umfasst Maschinenbedienung, Fehlerbehebung und Optimierungstipps und hilft Ihren Mitarbeitern, souverän zu arbeiten. Mit globaler Reichweite gewährleistet I.C.T schnelle Reaktion und langfristigen Support für alle Kunden.
| Kundenrezensionen
Kunden schätzen das Fachwissen und die schnelle Problemlösung unserer Ingenieure. Sie loben die Lotpastendruckmaschine SMT für ihre hohe Präzision und Zuverlässigkeit. Auch die gute Verpackung und der schnelle Versand stoßen auf großes Feedback. Viele schätzen unsere schnelle Reaktion auf Probleme, die minimale Ausfallzeiten gewährleistet. Das Engagement von I.C.T für Qualität und Service schafft weltweit Vertrauen.
| Unsere Zertifizierung
I.C.T verfügt über wichtige Zertifikate wie CE, RoHS und ISO9001 und gewährleistet so hohe Standards. Wir haben auch Patente für unsere innovativen Designs. Diese Zertifizierungen zeigen unser Engagement für Qualität und Sicherheit. Kunden können darauf vertrauen, dass unsere Produkte den weltweiten Vorschriften entsprechen, was ihnen Sicherheit gibt.
| Über I.C.T und unsere Fabrik
I.C.T ist ein führender Anbieter von SMT-Lösungen mit über 25 Jahren Erfahrung. Wir übernehmen Forschung, Entwicklung und Produktion mit einem großen Team. Unser Unternehmen ist schnell gewachsen und bedient über 1600 Kunden in 72 Ländern. Unsere Fabrik folgt strengen Test- und Qualitätskontrollprozessen. Auf 12.000 m² Fläche sorgen wir für Spitzenprodukte und weltweiten Service.
