| Bleifreie Dual-Wellen-Lötmaschine der W-Serie
Die bleifreie Dual-Wellen-Lötmaschine der W-Serie von I.C.T ist ein ausgereiftes Produkt, das durch umfangreiche Markttests verfeinert wurde und dem Kunden weltweit vertrauen. Dieses DIP-Dual-Wave-Lötgerät zeichnet sich durch seine Dual-Wave-Technologie aus und bietet präzises Löten für komplexe PCBs bei gleichzeitig hervorragender Heizleistung und Temperaturkontrolle.
Mit einer maximalen PCB-Größe von 400 mm, einer Löttopfkapazität von 180 kg und einer Übertragungshöhe von 750 ± 20 mm ist es ideal für bleifreies DIP-Doppelwellenlöten. Sein energiesparendes Design senkt die Kosten und es entspricht den CE-, CCC- und UL-Standards. I.C.T bietet globale Installation, Wartung und Schulung und sorgt so für eine optimale Leistung Ihrer Produktionslinie.
| Besonderheit
Ausgestattet mit japanischen Kuroda-Düsen bietet dieses bleifreie DIP-Dual-Wave-Lötsystem eine einstellbare Zerstäubung für einen gleichmäßigen und zuverlässigen Sprühnebel. Die SPS-Steuerung ermöglicht eine präzise Verwaltung von Sprühzeit, -geschwindigkeit und FLUX-Durchfluss, mit digitalen Einstellungen für Durchfluss und Breite, die aufgezeichnet werden können. Dieses System minimiert den Abfall und unterstützt einen umweltfreundlichen Betrieb.
Die Dual-Wave-Lötmaschine verfügt über ein einzigartiges Dual-Wave-System, das präzises Löten für Durchsteck- und Oberflächenmontagekomponenten ermöglicht. Dieses Design gewährleistet qualitativ hochwertige Verbindungen bei komplexen PCBen und ist somit eine ausgezeichnete Wahl für Tauchlötmaschinenanwendungen. Die verstellbaren Wellen passen sich verschiedenen Plattengrößen an und erhöhen so die Vielseitigkeit und Effizienz in der Produktion.
Sicherheit wird durch einen Übertemperaturschutz von Drittanbietern und mehrere Sicherheitsebenen groß geschrieben, um einen sicheren Betrieb der DIP-Dual-Wave-Lötausrüstung zu gewährleisten. Das horizontale Heizdesign verhindert Interferenzen zwischen den Zonen und sorgt für eine stabile Temperaturkurve, was für empfindliche elektronische Baugruppen von entscheidender Bedeutung ist.
| Liste der DIP-Leitungsausrüstung
| Modell | W4 | W3 | W2 |
| Abmessung: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Gewicht (kg) | Ca. 1500 kg | Ca. 1200 kg | Ca. 790 kg |
| Stromversorgung | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Startleistung | 32 kW | 24 kW | 16 kW |
| Betriebsleistung | 12 kW | 9 kW | 7 kW |
| Steuerungssystem | Plc | ||
| Sprühsystem | |||
| Übertragungsmethode | Schrittmotor | ||
| Sprühdruck | 0,25 MPa – 0,4 MPa | ||
| Luxfluss | 10–100 ml/min | ||
| Auspuffdurchmesser | Φ200mm | ||
| Abgaskapazität | 25m3/min | ||
| Vorheizsystem | |||
| Vorheizmodus | Heiße Luft | ||
| Steuermodus | PID + SSR | ||
| Vorwärmzone | 4 | 3 | 2 |
| Vorheizdauer | 1800 mm | 1600 mm | 1200 mm |
| Vorheiztemp. | (Raumtemperatur) -250 °C | ||
| Aufwärmzeit (min) | Ca. 15 Min. (Einstellung 150 °C) | ||
| SMT-Förderer System | |||
| PCB Größe:LxB(mm) | Mindestens: 80 x 60 mm; Maximal: 400 x 300 mm | ||
| SMT-Förderer Geschwindigkeit | 0-2000 (mm/min) | ||
| SMT-Förderer Höhe | 750+/-20 (mm) | ||
| Finger | Doppelhakenklaue (Standard) | ||
| SMT-Förderer Breitensteuerung | Manuell | ||
| SMT-Förderer Winkel | 4~7 Grad | ||
| Lötsystem | |||
| Löttopf-Stil | Mechanischer Motorantrieb | ||
| Material des Löttopfs | Volltitan (Standard FT) | ||
| Temperatur des Löttiegels | 300 ° C. | ||
| Fassungsvermögen des Löttiegels | Bleifrei 350 kg | Bleifrei 300 kg | Bleifrei 250 kg |
| Andere | |||
| Fingerreinigungssystem | Bürste | ||

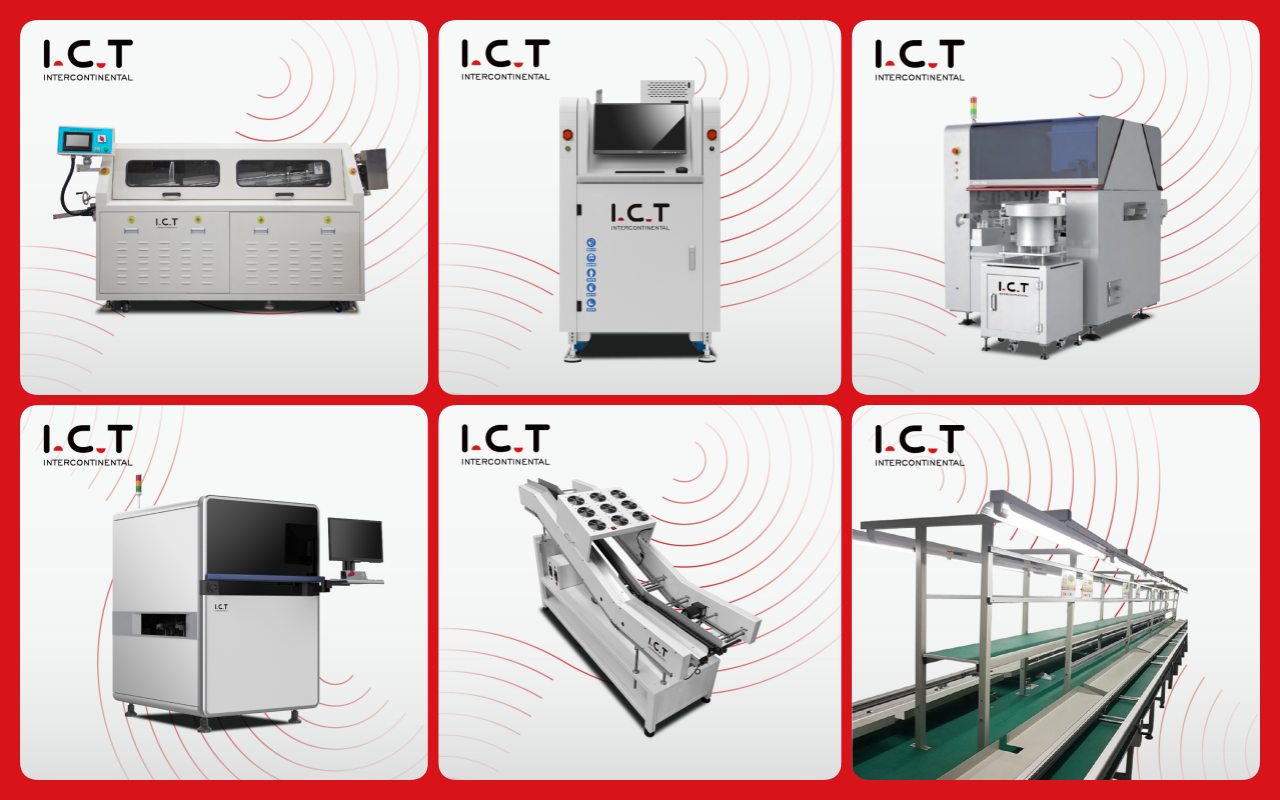

| Liste der DIP-Leitungsausrüstung

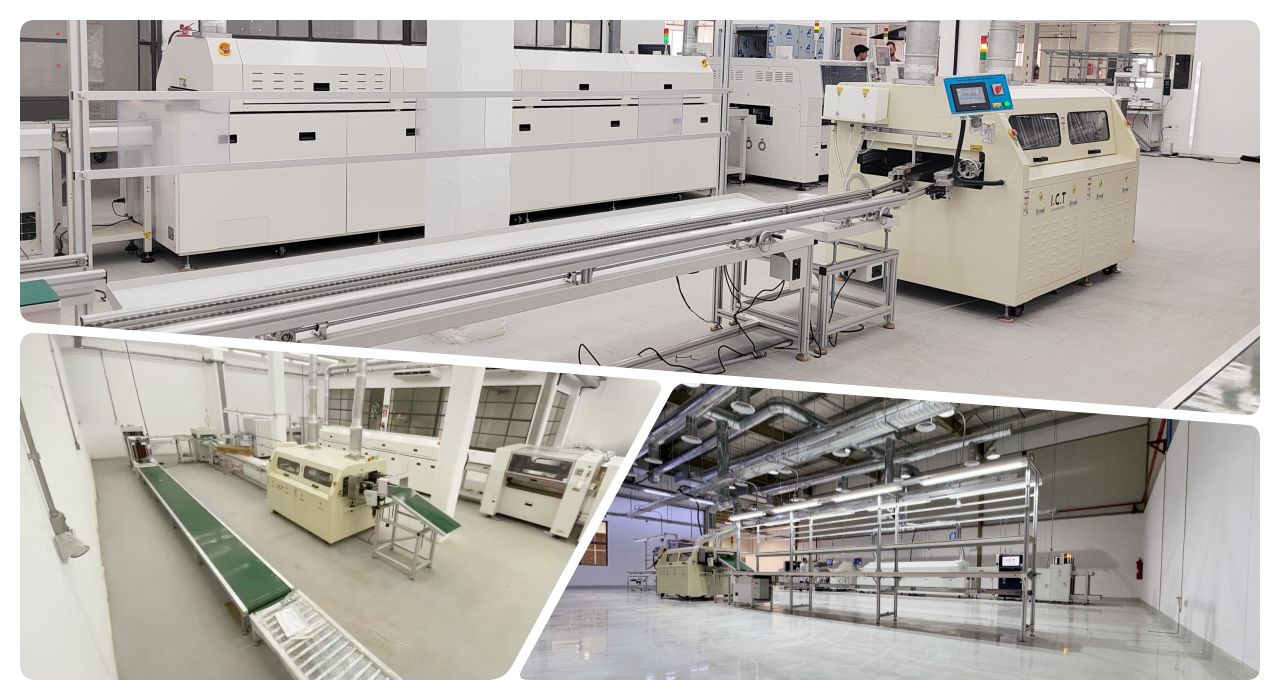

Unsere DIP-Produktionslinie bietet fortschrittliche Werkzeuge für eine effiziente und präzise Montage. Die vollautomatische DIP-Linie umfasst eine DIP-Einfügelinie für die genaue Platzierung der Komponenten, einen Wellenlader für einen reibungslosen PCB-Einlauf, einen Wellenentlader für den sicheren Ausgang und eine Montagebandlinie für Endkontrollen. Diese hochwertige PCB-DIP-Produktionslinie gewährleistet einen stabilen Betrieb, zuverlässiges THT-Einsetzen und eine kostengünstige Montage und erfüllt die unterschiedlichen Branchenanforderungen. Mit modularem Design und globaler Unterstützung von I.C.T steigert es die Produktivität bei Durchgangsbohrungsaufgaben.
| Kundenerfolgsvideo
Im Jahr 2024 reisten zwei I.C.T-Ingenieure nach Uruguay, um einen Smart-Meter-Hersteller zu unterstützen, wie in einem Video mit positivem Kundenfeedback gezeigt wird. Das Video zeigt Geräte wie Platinenlader, Bestückungsautomaten 471 und 481, Lyra622, AOI, Eckförderer, die Doppelwellen-Lötmaschine W2, Verbindungsstationen, Bandlinien für Materialrahmen, Rollenlinien und Bullseye-Werkbänke. Die Kunden lobten das Fachwissen der Ingenieure und die zuverlässige Leistung der Maschine und stellten eine verbesserte Produktionseffizienz für intelligente Zähler fest.
| Expertendienste und Schulungen
I.C.T bietet umfassende Dienstleistungen und Schulungen für die Dual-Wave-Lötmaschine, einschließlich Installation, Wartung und Betriebsanleitung. Unser globales Netzwerk von Ingenieuren, das sich über 72 Länder erstreckt, bietet Vor-Ort-Support und maßgeschneiderte Schulungen zur Maximierung der Effizienz. Mit 25 Jahren Erfahrung und einem Team von 20 Ingenieuren liefern wir technische Upgrades und Prozessoptimierungen. Mit Sitz in unserem 12.000 m² großen Werk in Dongguan stellen wir zeitnahe Hilfe sicher und machen I.C.T zu einem zuverlässigen Partner für bleifreies DIP-Dual-Wellen-Löten.
| Kundenstimmen
Kunden schätzen die Ingenieure von I.C.T wegen ihrer professionellen Fähigkeiten und schnellen Reaktionen, insbesondere beim Auslandssupport in Uruguay. Die Dual-Wave-Lötmaschine wird für ihre gleichbleibende Schweißqualität und Effizienz gelobt, ein wichtiger Vorteil für Tauchlötmaschinenaufgaben. Unsere robuste Verpackung gewährleistet eine sichere Lieferung, während unsere schnelle Reaktion auf technische Probleme – oft innerhalb weniger Stunden gelöst – gute Noten verdient. Kunden schätzen unsere innovativen Lösungen und betrachten I.C.T als vertrauenswürdigen Partner in der globalen Elektronikfertigung.
| Qualitätszertifizierungen
Die Dual-Wave-Lötmaschine von I.C.T verfügt über CE, RoHS, ISO9001 und mehrere Patente, was die Einhaltung globaler Sicherheits- und Qualitätsstandards widerspiegelt. Diese Zertifizierungen, die in unserer modernen 12.000 m² großen Fabrik validiert werden, gewährleisten die Zuverlässigkeit der DIP-Dual-Wave-Lötgeräte. Unsere patentierten Technologien verbessern die Haltbarkeit und Leistung und geben Kunden die Sicherheit, sich für I.C.T für ihre Produktionsanforderungen zu entscheiden.
| Über I.C.T Unternehmen und Fabrik
I.C.T ist ein führendes Unternehmen in der Elektronikfertigung mit eigener Forschung, Entwicklung und Produktion und einem großen Team, das in den letzten 25 Jahren schnell gewachsen ist. Unser 12.000 m² großer Industriepark in Dongguan bedient über 1.600 Kunden in 72 Ländern und verfügt über eine strenge Qualitätskontrolle und ein robustes Managementsystem, wodurch erstklassige Dual-Wave-Lötmaschineneinheiten hergestellt werden. Mit acht Niederlassungen und einem registrierten Fonds in Höhe von 30 Millionen US-Dollar liefern wir weltweit innovative Lösungen. Unser Engagement für Exzellenz unterstützt Kunden von der Einrichtung bis zur Optimierung und macht I.C.T zu einem vertrauenswürdigen Namen in der Branche.
