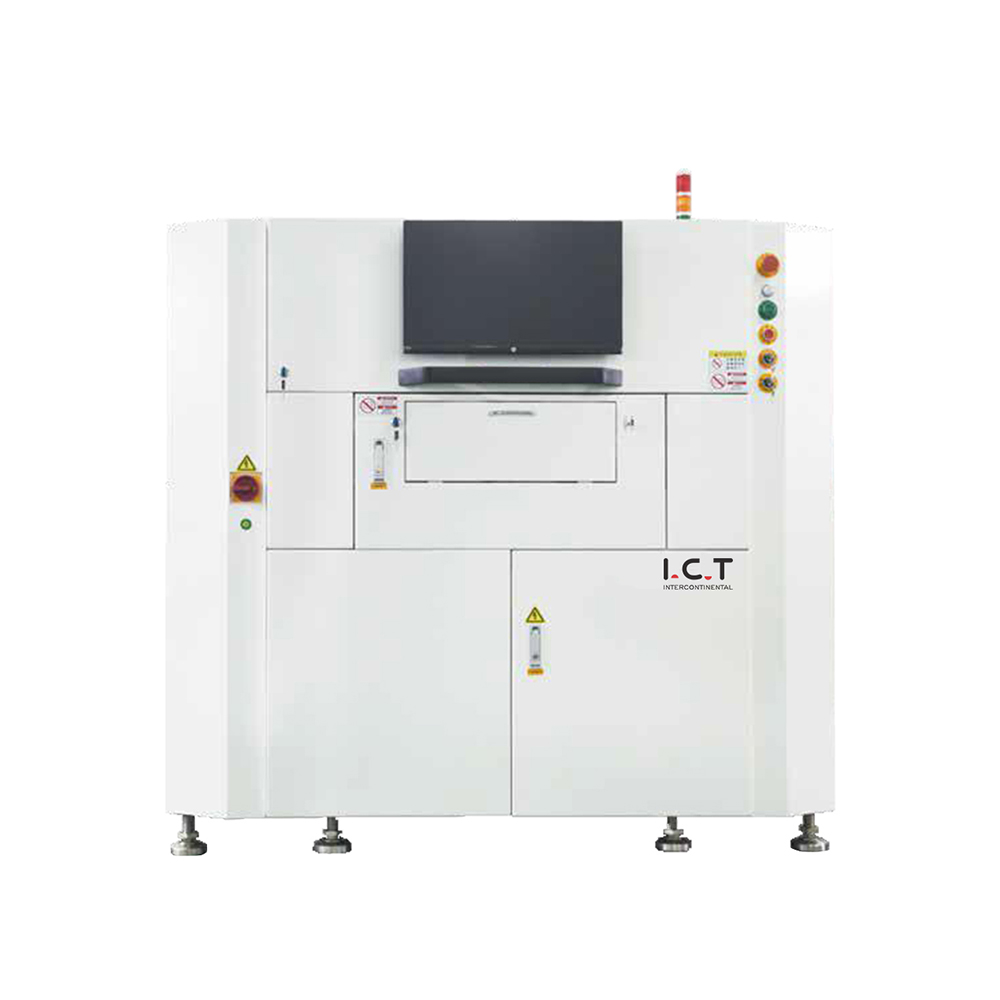

I.C.T-S1200
I.C.T
spi machine
| Menge: | |
|---|---|
Merkmale:
1. Das Objektiv mit professionellem Linsendesign macht das Bild gleichmäßiger und feiner und verbessert die Stabilität der Erkennung erheblich.
2. Es kann in die Gerber-Dateiprogrammierung importiert oder zum Bearbeiten und Debuggen von Geld aus dem Bildbearbeitungsmodus verwendet werden.
3. Die multidirektionale 3D-Projektionsmethode kann den durch den Schatteneffekt in der Lotpaste verursachten Erkennungsfehler wirksam beheben
Erkennungsprozess.
4. Das Betriebssystem verbessert die Ergebniserkennungs- und -verarbeitungsfunktion entsprechend der Benutzeroberflächenstruktur.
5. Hochpräzise programmierbare Schwarz-Weiß-Moiré-Fransen, höchste Messgenauigkeit 0,67 µm.
6. Basierend auf genauen dreidimensionalen Messdaten können Bediener das gesamte Projekt in kurzer Zeit optimieren.
3D-Technologie
Hochpräzise programmierbare Schwarz-Weiß-Moiré-Fransen. Hochpräzise Technologie zur Lichtquellensteuerung, mehrere Mehrfachbelichtungen. Höchste Messgenauigkeit 0,67 um.
Die Streifenstrahlen werden projiziert und gesammelt, und für eine umfassende Berechnung werden mehrere Bilder gleichzeitig aufgenommen.
Blitz, konstantes Licht, sofortige Belichtung, Mehrfachbelichtung, 10 Kanäle. Hochpräzise Lichtquellensteuerung.
Kompakte Struktur, minimaler Platzbedarf, Einschienenbahn mit Doppelschiene
PCB optional.
Integrierte Gussstruktur, FPC-kompatibel, PCB kann bis zu 1200 * 500 mm betragen.
| Modell | I.C.T-S400 | I.C.T-S400D | I.C.T-S1200 |
| PCB Größe | 55*55 ~460*460mm | 55*55 ~450*310mm Dual | 55*55 ~ 1200*650mm |
| PCB Tickness | 0,5 ~ 7,0 mm | ||
| PCB Gewicht | ≤5,0 kg | ||
| SMT-Förderer Anpassung | Manuell/automatisch | ||
| Maßtyp | Höhe, Fläche, Volumen, Versatz, Brücke, Form (fehlender Aufdruck, unzureichende Dose, übermäßige Dose, Brückenbildung, Versatz, Fehlformen, Oberflächenverunreinigungen) | ||
| Höhe einfügen | 0 ~ 550 um | ||
| Min. Pad-Pitch | ≥100 um | ||
| Messprinzip | 3D-Weißlicht PSLM PMP (Programmable Spatial Light Modulation, Phase Measurement Profilometry) | ||
| Prüfkopfmenge | 1 | ||
| Kamerapixel | 5M, (10M/12M als Option) | ||
| Erkennungsgeschwindigkeit | 0,35 ~ 0,5 s/FOV | ||
| Programmzeit | 5 ~ 10 Min | ||
| Datentyp | Gerber-Daten 274D/274X, Scan PCB | ||
| Leistung | AC220,50/60Hz,1KVA | ||
| Maschinendimension | 1000*1150*1530mm | 1000*1350*1530mm | 1730*1420*1530mm |
| Gewicht | 965 kg | 1200kg | 1600 kg |
* I.C.T arbeitet weiter an Qualität und Leistung, Spezifikationen und Aussehen können ohne besondere Ankündigung aktualisiert werden.
