| SMD Druckerübersicht
Hochpräziser SMT-Automatikdrucker für zuverlässige Produktion
Der SMD-Drucker von I.C.T setzt einen neuen Standard in der Lotpastenanwendung von SMT und kombiniert Geschwindigkeit, Genauigkeit und Automatisierung für moderne Fabriken. Dieser Schablone-Siebdrucker liefert eine Zykluszeit von 7 Sekunden mit einer Wiederholgenauigkeit von ±0,01 mm und einer Druckgenauigkeit von ±0,025 mm. Es verfügt über automatische PCB-Kalibrierung, einstellbaren Rakeldruck, unabhängiges Drucken und Schablonenreinigung, um manuelle Fehler und Abfall zu vermeiden. Es besteht aus erstklassigen Komponenten von Panasonic-Motoren, Rexroth-Führungen und Omron-Sensoren und integriert Industrie 4.0- und MES-Systeme für Prozessüberwachung und Datenaustausch in Echtzeit. Ideal für Unterhaltungselektronik, Automobil, LED und allgemeine PCB-Montage. Dieser Leiterplattendrucker mit Lotpastendruck unterstützt Leimdruck und SMEMA-Kompatibilität für eine einfache Leitungsverbindung. Die strengen Qualitätsprüfungen von I.C.T gewährleisten langfristige Stabilität und helfen Ihnen, höhere Erträge, niedrigere Kosten und eine skalierbare Produktion in einer Lotpastendruckerlinie zu erzielen.
| Besonderheit
Der Druckkopf mit Bogenbrückenaufhängung nutzt zwei hochpräzise Schrittmotoren zur unabhängigen Steuerung der Rakel und sorgt so für einen stabilen Druck von 0–15 kg und Geschwindigkeiten von 10–200 mm/Sek. Die Druckgenauigkeit erreicht ±0,025 mm, mit einstellbaren Winkeln von 45°/55°/60° für Lot oder Kleber. Druckrückmeldung in Echtzeit und automatischer Ausgleich verhindern Fehler wie Brückenbildung oder unzureichende Paste. Programmierbare Trennmethoden lösen Rakel, Schablone und Substrat reibungslos. Dieser Aufbau im SMD-Drucker minimiert Abfall, unterstützt Komponenten mit feinem Rastermaß und gewährleistet eine perfekte Pastenbildung über alle Durchläufe hinweg, was ihn für den Betrieb hochwertiger Lötpastendruckerlinien unerlässlich macht.
Ein einzigartiger Bandförderer treibt PCBs mit bis zu 1500 mm/s und präziser Motorsteuerung an, um Staus zu vermeiden und eine exakte Positionierung sicherzustellen. Seitenklemmen, Vakuumdüsen und optional einziehbare Z-Druckplatten halten die Platten fest und sorgen für vollständigen Schablonenkontakt. Die Transporthöhe beträgt 900 ± 20 mm, mit flexiblem Links-Rechts- oder bidirektionalem Durchfluss. Magnetstifte und Auf-Ab-Tische passen sich auf einen Verzug von PCB unter 1 % an. Das System wechselt Produkte in weniger als 5 Minuten. Langlebige Teile wie NSK-Lager reduzieren den Wartungsaufwand. Dieses Design steigert den Durchsatz des SMT-Automatikdruckers und lässt sich problemlos in jedes PCB-Drucker-Lötpastendruck-Setup integrieren.
Im Trocken-, Nass-, Vakuum- oder manuellen Modus werden Schablonen gründlich gereinigt, wobei der CCD aus Sicherheitsgründen vom Reinigungsbereich getrennt ist. Das einzigartige Spray verteilt den Alkohol gleichmäßig von oben nach unten, während die Software den Verbrauch steuert, um Material zu sparen. Ein spezieller Absaugmotor sorgt für ein starkes, gleichmäßiges Vakuum. Die automatische Reinigung nach dem Drucken hält Löcher frei und verhindert Verunreinigungen. Diese Funktion des Schablone-Siebdruckers gewährleistet einen kontinuierlichen Betrieb ohne Qualitätsverluste, ideal für lange Produktionsschichten in einer Lötpastendruckerlinie.
| Spezifikation
| Modell | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Rahmengröße (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB Größe (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichtung | Links rechts; Rechts links; Links links; Rechtsgerechter | ||
| Unterstützungssystem | Magnetpin/Up-Ab-Abwärts-Tabelle eingestellt/Stützblock | ||
| Spannsystem | Seitliche Klemmung (Vakuumdüse, automatisch einziehbarer Z-Druck ist optional) | ||
| Druckerkopf | Zwei unabhängige motorisierte Druckköpfe | ||
| Rakeltyp | Edelstahl (Standard), Kunststoff | ||
| Reinigungssystem | Trocken, nass, Vakuum | ||
| Inspektion | 2D-Inspektion (Standard) | ||
| Stromversorgung | Wechselstrom: 220 ± 10 %, 50/60 Hz, 3 kW | ||
| Kontrollmethode | PC-Steuerung | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Rahmengröße (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB Größe (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.

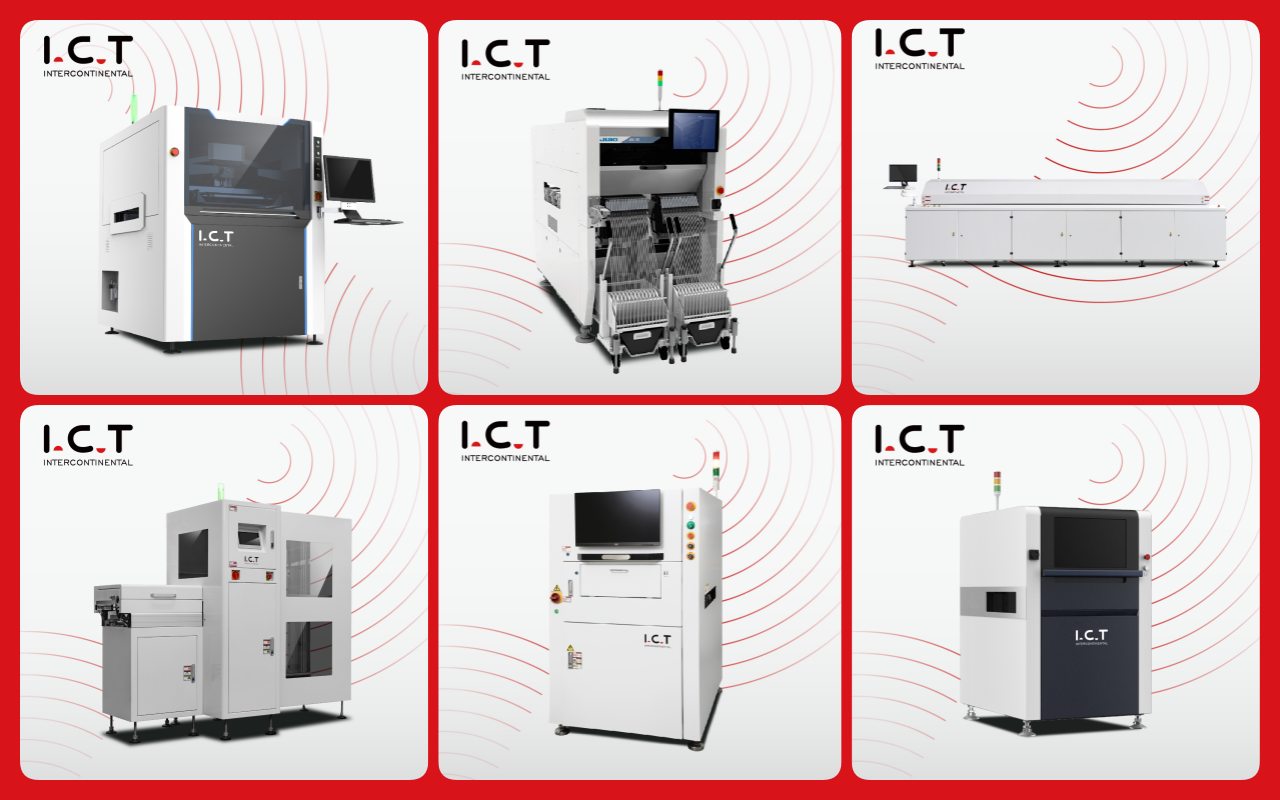

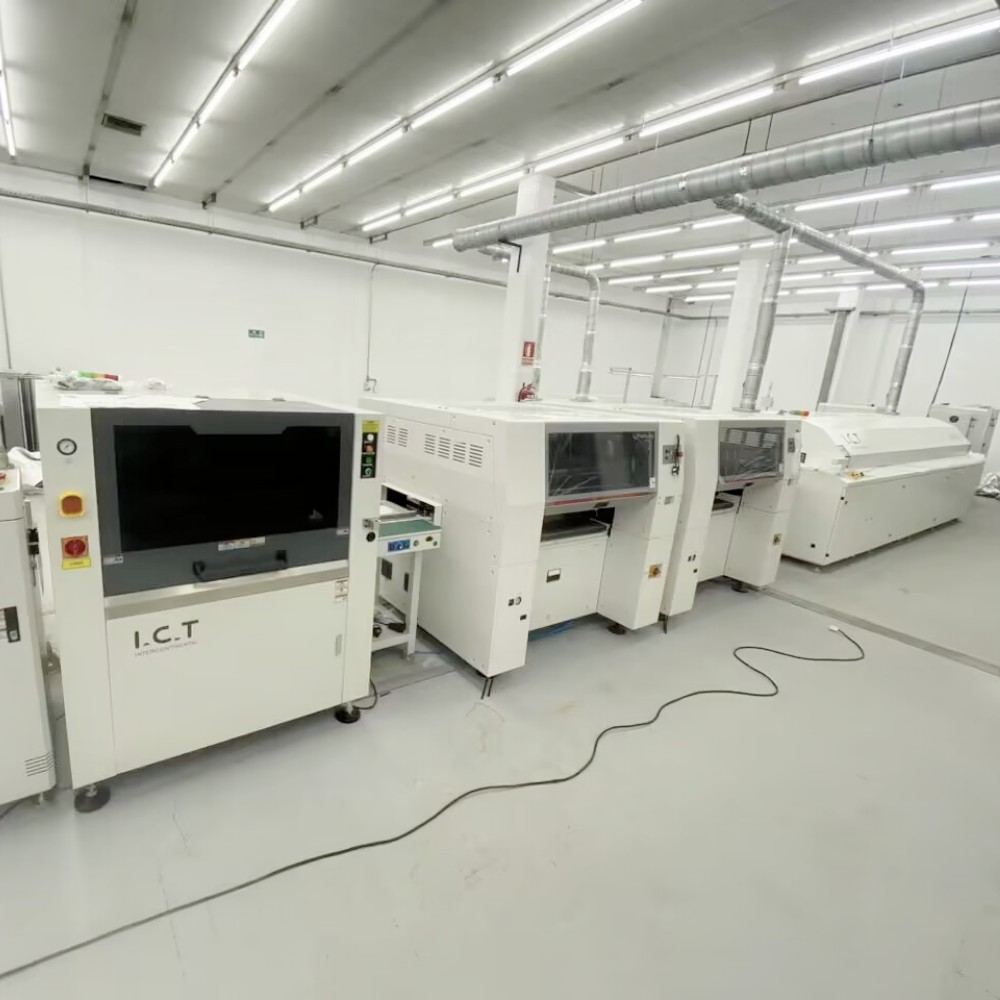

| SMT Linienausrüstungsliste
Unsere hochwertige PCBA-Produktionslinie verfügt über fortschrittliche Ausrüstung für eine effiziente und präzise PCB-Montage. Die vollautomatische SMT-Linie umfasst einen Lader, einen automatischen Drucker für den präzisen Auftrag von Lotpaste, eine Bestückungsmaschine für die präzise Platzierung von Bauteilen, einen Reflow-Ofen für zuverlässiges Löten und ein AOI-System für eine gründliche Fehlerprüfung. Diese hochwertige PCBA-Produktionslinie gewährleistet einen reibungslosen Betrieb, hohe Zuverlässigkeit und eine kostengünstige SMT-Montage und erfüllt vielfältige Branchenanforderungen.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| AOI Maschine | Prüft Lötstellen und Platzierungsfehler. |
| SPI Maschine | Überprüft Höhe und Qualität der Lotpaste. |
| Rückverfolgbarkeitsausrüstung | Zeichnet und verfolgt Produktionsdaten: Laserbeschriftungsmaschine /Etikettenmontagegerät/Tintenstrahldrucker |

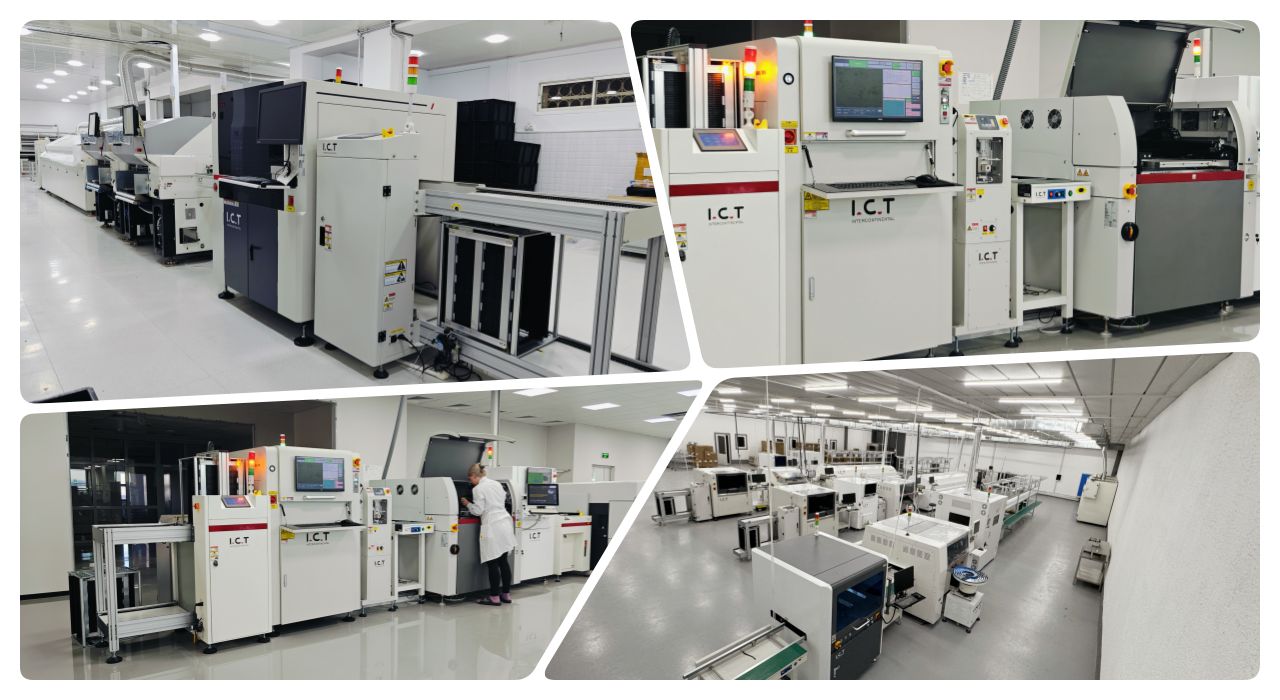

| Kundenerfolgsvideo
I.C.T-Ingenieure flogen nach Nordamerika, um zwei komplette SMT-Produktionslinien für einen Hersteller von Schönheitsinstrumenten zu installieren und zu unterstützen. Die Linien umfassten Laserbeschriftungsmaschinen, SMD-Drucker mit SPI, Panasonic-Bestückungsmaschinen, Heller-Reflow-Öfen, AOI-Inspektion, PCB-Förderbänder, PCBA-Reinigungseinheiten und automatische Lotpasten-Lagerwärmer. Unser Team verwaltete die komplette Installation, Geräteausrichtung, Softwareverknüpfung und Prozessoptimierung unter engen Zeitplänen. Wir führten umfassende Schulungen für lokale Bediener durch, lösten Probleme vor Ort und sorgten für maximale Effizienz. Die Linien erreichten eine Betriebszeit von 99 % und bestanden die strengen Produktionsabnahmetests schnell. Jetzt produziert der Kunde Kosmetikgeräte in großen Stückzahlen für internationale Märkte. Dieses Projekt demonstriert die globale Expertise von I.C.T bei Einsätzen im Ausland und liefert schlüsselfertige Lösungen, die zuverlässige Systeme mit hoher Leistung aufbauen.

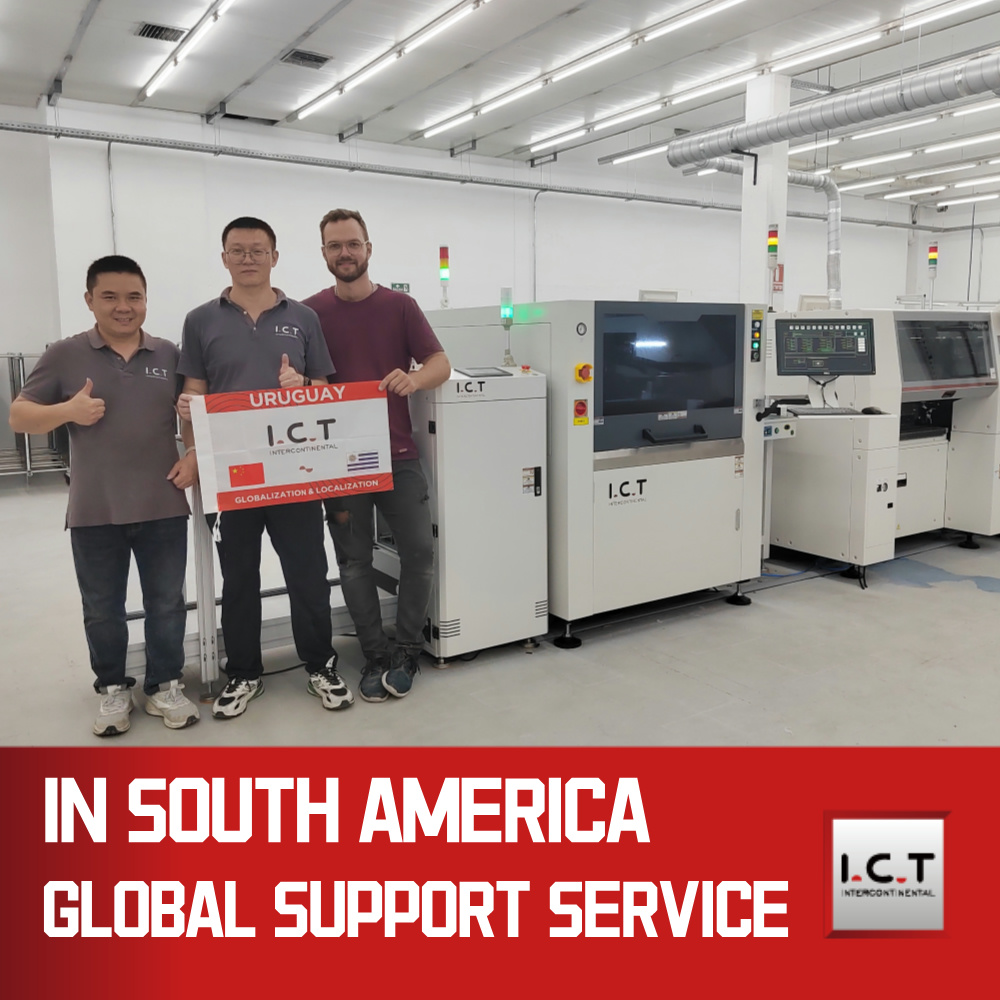

| Service- und Schulungsunterstützung
Kompletter Support und professionelle Schulung
I.C.T bietet umfassende Lebenszyklusdienste für Ihren SMD-Drucker, beginnend mit der Bedarfsanalyse, Linienplanung und kundenspezifischen Lösungen. Unser weltweites Team kümmert sich um die Installation, Inbetriebnahme und Integration vor Ort in vorhandene Geräte. Zu den Schulungsprogrammen gehören praktische Sitzungen zu Betrieb, Wartung, Fehlerbehebung und Industrie 4.0/MES-Einrichtung, die aus der Ferne oder vor Ort verfügbar sind. Mit acht Niederlassungen und 24/7-Support bieten wir schnelle Reaktion, Ersatzteilversorgung und regelmäßige Audits, um die Leistung optimal zu halten. Wir decken Prozessoptimierung, Upgrades und Risikominderung ab, um Kosten zu senken und die Produktivität zu steigern. Arbeiten Sie mit I.C.T zusammen, um in Ihrer SMT-Automatikdruckerumgebung einen sorgenfreien Übergang von der Planung bis zur vollständigen Produktion zu gewährleisten.
| Positives Feedback von Kunden
Kunden schätzen den zuverlässigen Service und die Ausrüstung von I.C.T. „Die Ingenieure lobten unsere schnelle Problemlösung und die gründliche Schulung zum SMD-Drucker“, bemerkt ein Kunde aus der Automobilbranche. Ein nordamerikanisches Kosmetikunternehmen sagt: „Der Siebdrucker Schablone übertrifft die Erwartungen mit null Fehlern und schnellen Zyklen.“ Die Verpackung verdient Komplimente: „Sichere Kisten schützten alles beim Fernversand.“ Die Reaktionszeiten sind beeindruckend: „Probleme werden innerhalb von Stunden mit sofortiger Teilelieferung gelöst.“ Diese Erfahrungsberichte unterstreichen das Fachwissen unserer Ingenieure, die langlebigen Maschinen, den sicheren Transport und den schnellen Support. Pflege langfristiger Partnerschaften.
| Zertifizierungen und Standards
I.C.T verfügt über CE für Gerätesicherheit, RoHS für umweltfreundliche Materialien und ISO9001 für umfassende Qualitätsmanagementsysteme. Wir besitzen mehrere Patente in den Bereichen Druckgenauigkeit, Reinigungseffizienz, Trennungskontrolle und Transportstabilität. Diese Referenzen stellen sicher, dass jeder SMD-Drucker vom Design bis zur Herstellung und Prüfung internationale Standards erfüllt.

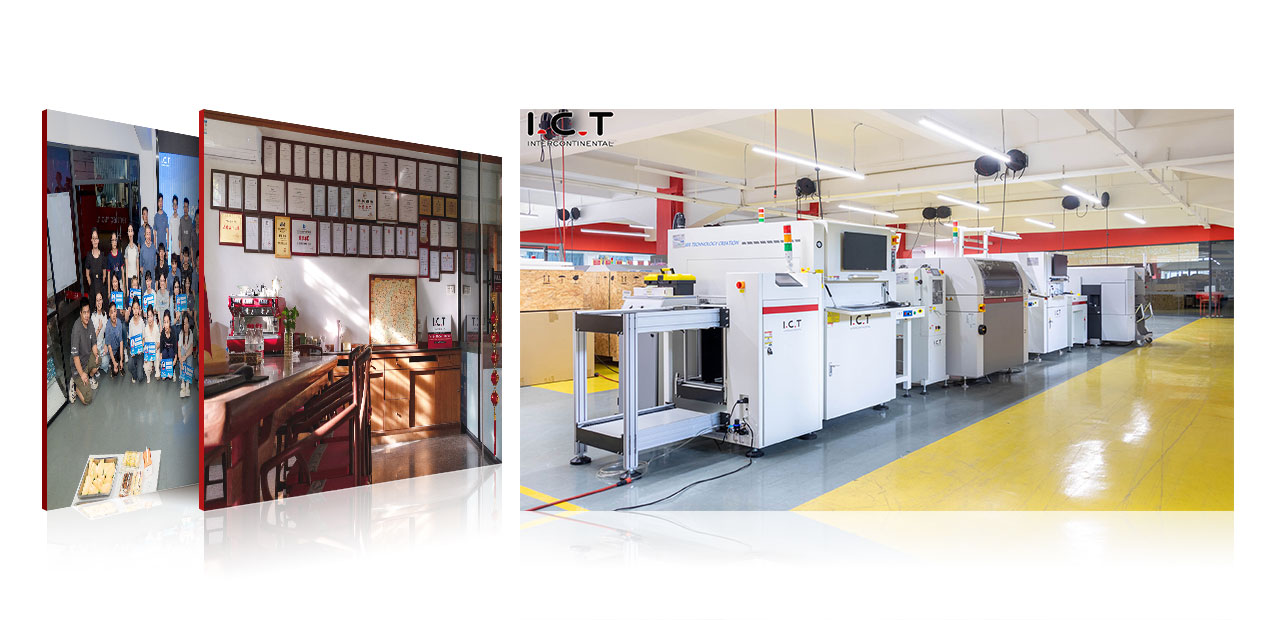

| Über das Unternehmen I.C.T und unsere Fabrik SMT
Globaler SMT-Lösungsanbieter
I.C.T wurde 2012 gegründet und ist mit 89 Mitarbeitern, darunter 20 Ingenieuren, in 12.000 m² großen Einrichtungen in Dongguan, China, schnell gewachsen. Wir betreiben acht Niederlassungen und betreuen über 1.600 Kunden in 72 Ländern. Unsere interne Forschung und Entwicklung, Produktion und strenge Qualitätsprozesse – wie 48-Stunden-Einbrenntests und Präzisionskalibrierungen – garantieren zuverlässige Produkte gemäß ISO9001. Mit einem eingetragenen Kapital von 30 Millionen US-Dollar legen wir Wert auf Integrität, Einfachheit, Offenheit, Koordination und Austausch. Globalisierung trifft auf Lokalisierung durch weltweiten Support, der Kunden beim Aufbau oder Upgrade von SMT-Linien von Null auf Großserien unterstützt. Unser Wachstum spiegelt vertrauenswürdige Partnerschaften und innovative Komplettlösungen für die Fabrik wider.
