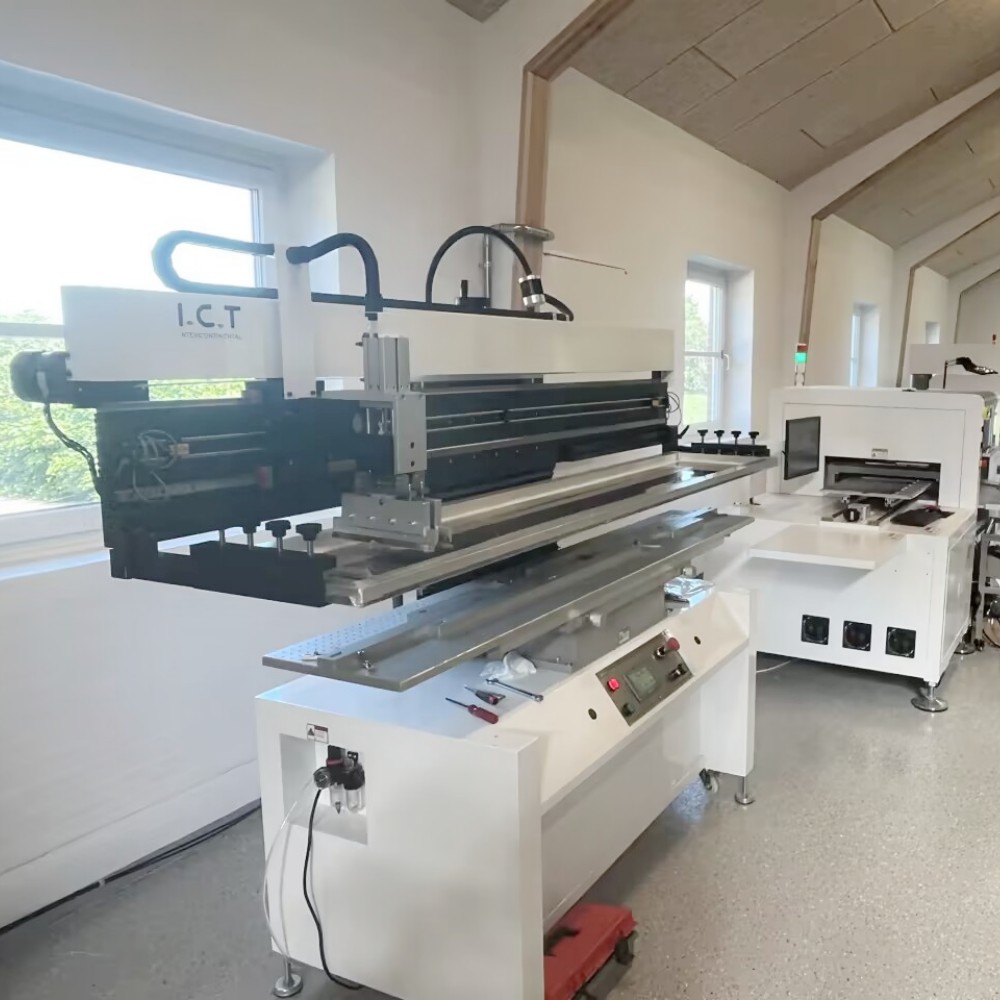

| Hochpräziser halbautomatischer PCB-Drucker
Der halbautomatische SMT-Dual-Squeegee-PCB-Drucker I.C.T-P3 ist das perfekte Einstiegsgerät für neu gegründete Fabriken und Labore. Taiwan TBI-Linearführungen und japanische Omron-Sensoren liefern eine Wiederholgenauigkeit von ±0,05 mm bei jedem Zyklus. Zwei unabhängige Zylinder und doppelte Gleitschienen sorgen für einen gleichmäßigen Rakeldruck über die gesamte Fläche von 300 x 350 mm. Die modulare Plattform verwendet beliebige Stifte und Stützblöcke, die für ein- oder doppelseitige PCBs mit einer Dicke von 0,2–6 mm geeignet sind. Englischer Touchscreen mit Lernfunktion bietet manuelle, halbautomatische und vollautomatische Modi – neue Bediener beherrschen den halbautomatischen Dual-Squeegee-Schablone-Drucker in einem halben Tag. Eine Zykluszeit von unter 10 Sekunden und eine Leistung von nur 200 W machen den halbautomatischen Lotpastendrucker leise, energiesparend und ideal für LED Beleuchtungsprototypen, medizinische Geräte und kleine Unterhaltungselektronik.
| Besonderheit
Universalstifte und magnetische Stützblöcke können in Sekundenschnelle überall platziert werden, passend zu jedem PCB Lochmuster. Taiwan-Präzisionslinearführungen und der importierte Leadshine-Schrittmotor sorgen für eine gleichmäßige, vibrationsfreie Bewegung. Der Rakel lässt sich manuell anheben, um die Paste superschnell nachzufüllen und zu reinigen. Intelligente Grenzsensoren verkürzen automatisch den Verfahrweg und schützen den Mechanismus. Durch diese Kombination wechselt der halbautomatische PCB-Drucker ohne Werkzeug oder Verzögerung zwischen verschiedenen Platinen.
Zwei hochpräzise SMC-Zylinder steuern den linken und rechten Rakel separat, während doppelte Gleitschienen eine Niveaustabilität von 0,01 mm gewährleisten. Mit dem Manometer und dem digitalen Geschwindigkeitsregler (0–200 mm/Sek.) kann der Bediener in Sekundenschnelle perfekte Einstellungen vornehmen. Der benutzerfreundliche englische Touchscreen mit Lernmodus und Navigation unterstützt den manuellen, halbautomatischen und vollautomatischen Betrieb. Kernteile von Delta, SMC und Omron sorgen dafür, dass der halbautomatische PCB-Drucker rund um die Uhr läuft, mit nahezu keiner Ausfallrate und minimalen Wartungskosten.
| Spezifikation
| Modell | P3 | P6 | P12 | P15 |
| Genauigkeit | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB Größe | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Plattformgröße | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Schablone Größe (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB Dicke | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Schablone Positionierung | Handbuch | Handbuch | Handbuch | Handbuch |
| Zykluszeit | < 10 Sek. | < 10 Sek. | < 12 Sek. | < 12 Sek. |
| Stromverbrauch | 200 W | 200 W | 220 W | 220 W |
| Stromversorgung | 1-PH, 220 VAC 50/60 Hz | 1-PH, 220 VAC 50/60 Hz | 1-PH, 220 VAC 50/60 Hz | 1-PH, 220 VAC 50/60 Hz |
| Luftdruck | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Rakelgeschwindigkeit | 0-200 mm/Sek | 0-1200 mm/Sek | 0-200 mm/Sek | 0-200 mm/Sek |
| Dimension | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Gewicht | 280 kg | 300 kg | 356 kg | 430 kg |
| Rakellänge | 250mm | 250mm | 250mm | 250mm |
| Plattformhöhe | 950 mm | 950 mm | 950 mm | 950 mm |
| Option: Spezielle Größe kann angepasst werden | ||||
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.
| SMT Linienausrüstungsliste
Die hochwertige PCBA-Produktionslinie von I.C.T verfügt über fortschrittliche Ausrüstung für eine effiziente und präzise PCB-Montage. Die vollautomatische SMT-Linie umfasst einen Lader, einen automatischen Drucker für den präzisen Auftrag von Lotpaste, eine Bestückungsmaschine für die präzise Platzierung von Bauteilen, einen Reflow-Ofen für zuverlässiges Löten und ein AOI-System für eine gründliche Fehlerprüfung. Diese hochwertige PCBA-Produktionslinie gewährleistet einen reibungslosen Betrieb, hohe Zuverlässigkeit und eine kostengünstige SMT-Montage und erfüllt vielfältige Branchenanforderungen.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| AOI Maschine | Prüft Lötstellen und Platzierungsfehler. |
| SPI Maschine | Überprüft Höhe und Qualität der Lotpaste. |
Überprüft die Integrität der internen Lötverbindung und erkennt versteckte Mängel. | |
| SMT Reinigungsmaschine | Wird zum Reinigen von PCBs, Schablonen, Vorrichtungen, Düsen usw. verwendet. |
| PCB Schneidemaschine | Schneiden Sie das PCBA in das Endprodukt |
| Rückverfolgbarkeitsausrüstung | Zeichnet Produktionsdaten auf und verfolgt sie: Laserbeschriftungsmaschine/ Etikettendrucker /Tintenstrahldrucker |
| Fallstudie zum Kundenerfolg – Fabrik in Saudi-Arabien LED
Im Jahr 2025 bestellte ein saudi-arabischer Kunde, der LED-Glühlampen herstellt, eine komplette SMT-Linie, einschließlich des halbautomatischen I.C.T-P15 PCB-Druckers, des JUKI RS-1R Pick-and-Place und des L8-Reflow-Ofens. Zwei I.C.T-Ingenieure flogen in die Fabrik, schlossen die Installation in zwei Tagen ab und schulten das Team vor Ort sieben volle Tage lang. Die gesamte Linie begann am nächsten Tag mit der Massenproduktion mit perfekter Druckqualität auf 1200-mm-LED-Röhren und null Fehlern. Der Kunde war äußerst zufrieden mit der stabilen Leistung, der sorgfältigen Holzkistenverpackung, die unbeschädigt ankam, und der blitzschnellen Technikunterstützung, die ihm wochenlange Debugging-Zeit ersparte.
| Globaler Service- und Schulungssupport
I.C.T bietet echten schlüsselfertigen Service aus einer Hand, der alles abdeckt, vom kostenlosen Linienlayout-Design, Werksabnahmetest, professionellem See-/Luftversand, Installation vor Ort, 7-10-tägiger praktischer Schulung, ein Jahr kostenlosen Ersatzteilen, lebenslangem Fernsupport über WeChat/TeamViewer bis hin zu Prozessoptimierung und Upgrade-Vorschlägen. Unsere 20 erfahrenen Ingenieure bedienen 72 Länder mit einer Reaktionsgarantie von 4 Stunden, rund um die Uhr online. Jeder halbautomatische PCB-Drucker durchläuft in unserem 12.000 m² großen ISO9001-zertifizierten Werk einen 48-Stunden-Alterungstest unter Volllast sowie eine 100-prozentige Funktionsprüfung. Kunden profitieren von einer risikofreien Inbetriebnahme, geringeren Ausfallzeiten, höheren Erträgen und einer echten langfristigen Partnerschaft, die gemeinsam mit ihrem Unternehmen wächst.
| Kundenrezensionen
Mehr als 1600 Fabriken in 72 Ländern entscheiden sich für I.C.T aufgrund unserer kompletten Lösungen aus einer Hand und des leistungsstarken globalen technischen Supports. Sie vertrauen unserem schlüsselfertigen Service, sorgfältiger Verpackung, professioneller Schulung vor Ort, ultraschneller Reaktion und zuverlässiger lebenslanger Betreuung. Kunden bauen mit uns ihre Produktpalette weiter aus, weil wir ihnen dabei helfen, mehr zu produzieren, mehr zu verdienen und sich weniger Sorgen zu machen – jedes Mal echte Zufriedenheit und eine langfristige Win-Win-Zusammenarbeit.
| Zertifizierungen und Standards
Jeder I.C.Thalbautomatische PCB-Drucker verfügt über CE-, RoHS-, ISO9001:2015-Zertifikate und mehrere Erfindungspatente. Umfassende Sicherheitsprüfungen und ein strenges Qualitätsmanagement in unserem eigenen Labor entsprechen europäischen, amerikanischen und internationalen Standards. Diese Zertifikate belegen unser starkes Engagement für Umweltschutz, Arbeitssicherheit, Energieeinsparung und langfristige Zuverlässigkeit, auf die unsere Kunden auch nach Jahren der Schwerproduktion vertrauen können.
| Über das Unternehmen I.C.T und unsere Fabrik
I.C.T wurde 2012 gegründet und besitzt eine 12.000 m² große moderne Fabrik in Dongguan mit 89 Mitarbeitern und 20 Vollzeitingenieuren. Wir erforschen, entwerfen, montieren und testen jede Maschine selbst unter dem vollständigen ISO9001-System. Wir betreuen über 1600 Kunden in 72 Ländern und wachsen schnell, indem wir stets erstklassige Ausrüstung, ehrliche Preise und lebenslangen Support liefern. Acht Auslandsbüros und lokale Partner sorgen dafür, dass professionelle Hilfe immer in Ihrer Nähe ist.
