X-7100
I.C.T
X-ray inspection machine
| Menge: | |
|---|---|
| I.C.T X-7100 PCB Röntgeninspektionsmaschine
Das I.C.T X-7100 ist ein fortschrittliches Offline-SMT PCB Röntgeninspektionsgerät, das für detaillierte interne Prüfungen in der Elektronikfertigung entwickelt wurde. Es zeichnet sich durch die Erkennung von Problemen wie Luftblasen, Hohlräumen, Kurzschlüssen, offenen Schaltkreisen, fehlendem Lot und Rissen in Bauteilen aus. Mit Funktionen wie CNC-Programmierung zur automatischen Erkennung und einer visuellen Navigationsoberfläche vereinfacht es den Prozess für Bediener. Dieses PCB-Röntgeninspektionsgerät unterstützt verschiedene Anwendungen, von SMT und BGA bis hin zu Lithiumbatterien und Automobilteilen. Sein hochauflösender digitaler Flachbildschirm und die stabile Röntgenröhre sorgen für klare Bilder, während Sicherheitszertifizierungen wie EU CE und ISO ihn zuverlässig machen. Es ist ideal für die Qualitätskontrolle und hilft Herstellern, Fehler zu reduzieren und die Produktzuverlässigkeit auf benutzerfreundliche Weise zu verbessern.
| Besonderheit

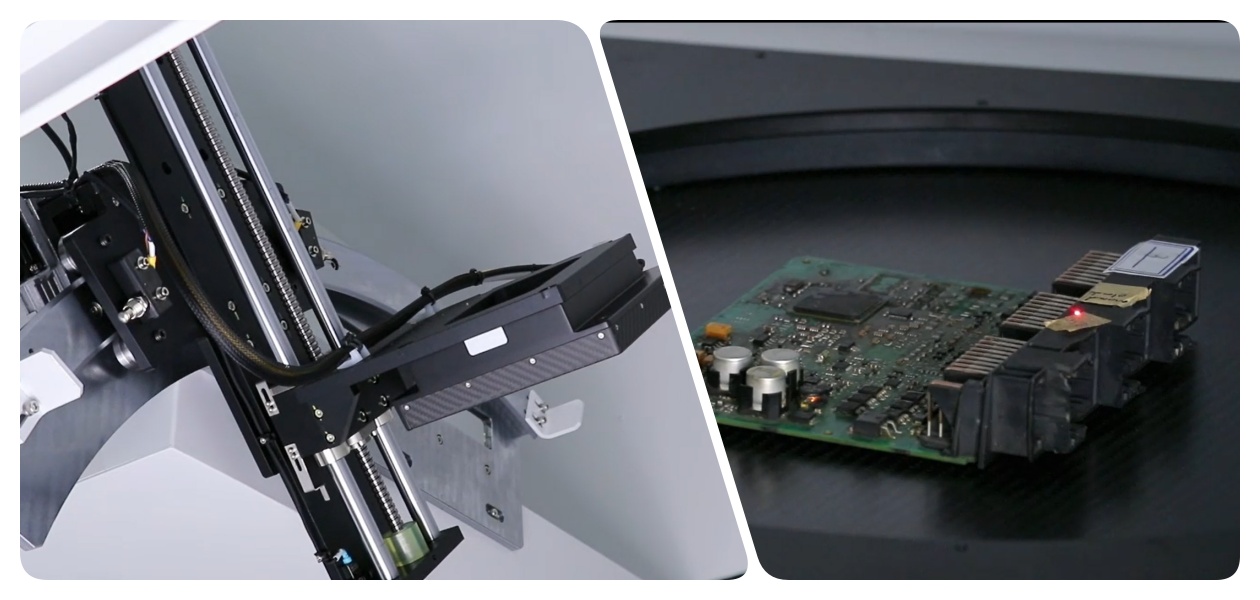

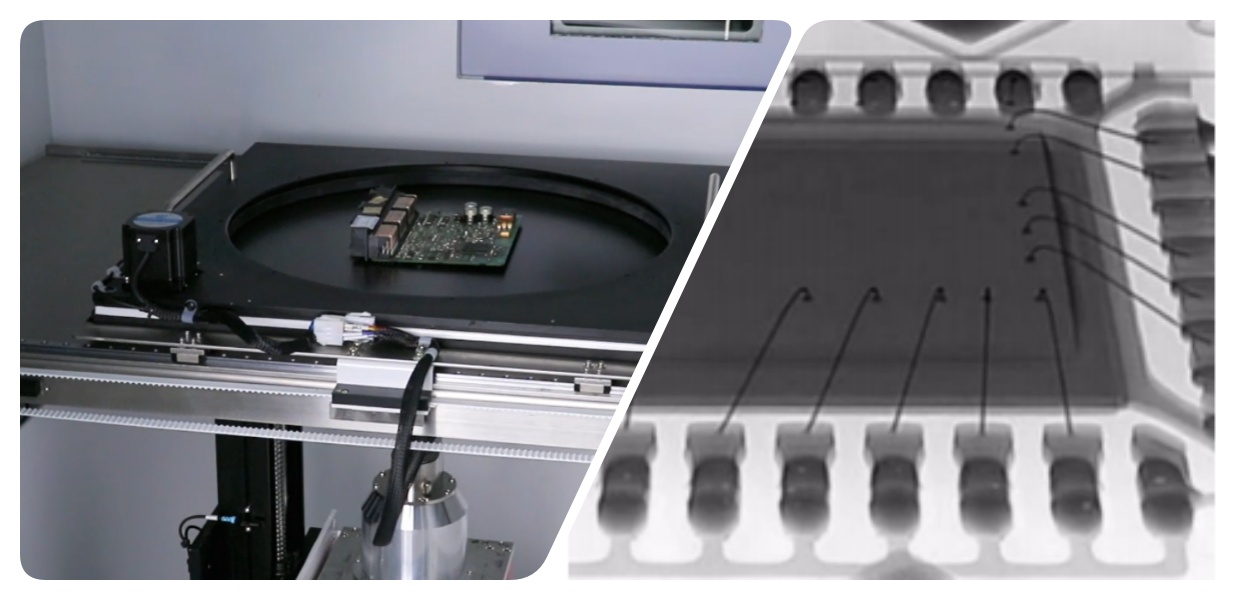

Das Röntgeninspektionsgerät I.C.T Diese Funktion erfasst Korrekturen in Echtzeit und bietet mehrere Verstärkungsmodi für eine bessere Sichtbarkeit. Es hilft dabei, kleine Probleme wie Lötkugeldefekte oder Drahtbondprobleme in Halbleitern zu erkennen. Dank passiver Kühlung und Temperatursensoren bleibt die Leistung auch bei langen Sitzungen konstant. Dies macht das Röntgeninspektionsgerät unverzichtbar für Branchen, die genaue Innenansichten benötigen, um weniger Fehler in der Produktion zu gewährleisten.
Die CNC-Programmierung dieser PCB-Röntgeninspektionsmaschine ermöglicht das automatische Scannen mehrerer Probenpositionen ohne manuelle Eingabe. Es unterstützt Array-Funktionen für Proben mit festen Abständen und beschleunigt so Inspektionen in Umgebungen mit hohem Volumen. Bediener können Programme einfach per Mausklick festlegen und so Zeit und Fehler reduzieren. Das Antikollisionssystem schützt das Gerät während der Bewegung. Dieses Offline-Röntgeninspektionsgerät SMT PCB eignet sich perfekt für Chargenprüfungen in SMT-Linien und steigert die Effizienz und Wiederholbarkeit.
Die Ein-Tasten-Messwerkzeuge im X-7100 berechnen schnell die Blasengröße, die Hohlraumrate und die Lothöhe. Dies hilft bei der Qualitätsprüfung von Lötverbindungen in PCBA-Baugruppen. Die Farbsimulationsfunktion verbessert die Bildbeobachtung für eine bessere Analyse. Ausgestattet mit einer Joystick-Steuerung für präzise Einstellungen sorgt es für genaue Ergebnisse. Als vielseitiges PCB Röntgeninspektionsgerät eignet es sich für verschiedene Materialien wie Keramik und Kunststoffe und trägt zur Fehlervermeidung bei.
| Spezifikation
| Artikel | Modell | I.C.T X-7100 |
| Röntgenröhre | Typ | Geschlossenes Rohr |
| Stromspannung | 90kV | |
| Elektrischer Strom | 200uA | |
| Räumliche Auflösung | 5μm | |
| Flachbildschirm | Bilderfassungsmethode | Digitale Flachbildschirm-Bildgebung |
| Bildgenauigkeit | 85μm | |
| A/D-Umwandlung quantisierter Dichtewert | 16bit (65536) | |
| Auflösung | 1280*1024px | |
| Bildrate der Aufnahme | 30 FPS | |
| System | Vergrößerung | 200x |
| Betriebssystem | Windows 10 | |
| Leistung | AC110–220 V, 50–60 Hz, 1200 W | |
| Strahlenschutztest | <1 uSV/H | |
| Struktur | Max. Ladegröße | 540 mm * 540 mm |
| Max. Inspektionsbereich | 510 mm * 510 mm | |
| Max. Ladegewicht | ≤10kg | |
| Drehwinkel der Plattform | 60° | |
| Dimension | 1100*1360*1750mm | |
| Gewicht | 950kg | |
| Plattformbewegung | Automatisch / Manuell |
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.
| SMT Linienausrüstungsliste
Die hochwertige PCBA-Produktionslinie von I.C.T verfügt über fortschrittliche Ausrüstung für eine effiziente und präzise PCB-Montage. Die vollautomatische SMT-Linie umfasst einen Lader, einen automatischen Drucker für den präzisen Auftrag von Lotpaste, eine Bestückungsmaschine für die präzise Platzierung von Bauteilen, einen Reflow-Ofen für zuverlässiges Löten und ein AOI-System für eine gründliche Fehlerprüfung. Diese hochwertige PCBA-Produktionslinie gewährleistet einen reibungslosen Betrieb, hohe Zuverlässigkeit und eine kostengünstige SMT-Montage und erfüllt vielfältige Branchenanforderungen.
| Kundenerfolgsvideo
In unserem Video zeigen wir die Röntgeninspektionsmaschine I.C.T X-7100 PCB im Einsatz in der Elektronikfabrik eines Kunden. Das Video beginnt mit einem Überblick über sein elegantes Äußeres und wichtige Funktionen wie Joystick-Steuerung und Programmierschnittstelle. Im Inneren sind die hochpräzise Röntgenröhre von Hamamatsu und der digitale Flachbilddetektor zu sehen. Während des Betriebs scannt die Maschine PCBA Proben und erkennt dabei BGA Blasen und Lotkugeln in Echtzeit. Ingenieure demonstrieren den automatischen Batch-Modus an Lithiumbatterien und Kabelbäumen und heben dabei die schnelle Messung von Hohlräumen und Neigungen bis zu 60 Grad hervor. Diese Einrichtung half dem Kunden, die Fehlererkennung um 30 % zu verbessern und so eine höhere Qualität in seiner SMT-Produktionslinie sicherzustellen. Das Video zeigt, wie sich dieses Offline-Röntgeninspektionsgerät SMT PCB nahtlos in Arbeitsabläufe integrieren lässt und zuverlässige Ergebnisse liefert.
| Service- und Schulungsunterstützung
I.C.T bietet umfassende Dienstleistungen und Schulungen für die Röntgeninspektionsmaschine PCB. Unser Team sorgt für die Installation vor Ort, regelmäßige Wartung und schnellen technischen Support, damit Ihre Geräte reibungslos funktionieren. Die Schulungsprogramme umfassen grundlegende Betriebs-, Programmier- und Sicherheitsprotokolle, die mit einfachen Anweisungen auf Bediener zugeschnitten sind. Wir bieten auch Beratung zur Prozessoptimierung an, um Ihre Produktionseffizienz zu steigern. Mit weltweiten Servicezentren stellen wir schnelle Reaktionszeiten und Ersatzteilverfügbarkeit sicher. Diese Unterstützung hilft Kunden, das Potenzial der Maschine ohne Ausfallzeiten zu maximieren.
| Was Kunden sagen
Unsere Kunden loben die Techniker von I.C.T für ihre fachmännischen Fähigkeiten bei der Einrichtung und Fehlerbehebung. Sie lieben das Röntgeninspektionsgerät PCB wegen seiner präzisen Erkennung und einfachen Bedienung. Viele heben unsere sichere Verpackung und den schnellen Versand hervor, die Schäden verhindern. Schnelle Antworten auf Anfragen lösen Probleme umgehend und schaffen Vertrauen. Insgesamt bewerten unsere Kunden unsere zuverlässige Ausrüstung und unseren Service hoch.
| Zertifizierungen und Standards
I.C.T verfügt über wichtige Zertifizierungen wie CE, RoHS, ISO9001 und verschiedene Patente. Dadurch wird sichergestellt, dass unser Röntgeninspektionsgerät PCB internationalen Sicherheits- und Qualitätsstandards entspricht. CE bestätigt die Einhaltung der EU-Vorschriften für Gesundheit und Umwelt. RoHS garantiert keine Schadstoffe. ISO9001 spiegelt unser starkes Qualitätsmanagementsystem wider. Patente schützen innovative Funktionen wie Blasenmessgeräte. Das macht unsere Produkte weltweit zuverlässig.
| Über das Unternehmen I.C.T und unsere Fabrik
I.C.T ist ein führender Anbieter mit eigener Forschung und Entwicklung sowie Produktion und beschäftigt über 89 Mitarbeiter in einem 12.000 m² großen Werk. Seit 2012 sind wir schnell gewachsen und betreuen mehr als 1.600 Kunden in 72 Ländern. Unsere Fabriken befolgen strenge Testprozesse und Qualitätsmanagementsysteme, um hohe Standards sicherzustellen. Wir bieten vollständige SMT-Lösungen, von der Planung bis zur Optimierung, und unterstützen Kunden beim Aufbau effizienter Fertigungslinien weltweit.
