SCM1-D
SAMSUNG
| Menge: | |
|---|---|
| Kompakte SMT-Platzierungslösung

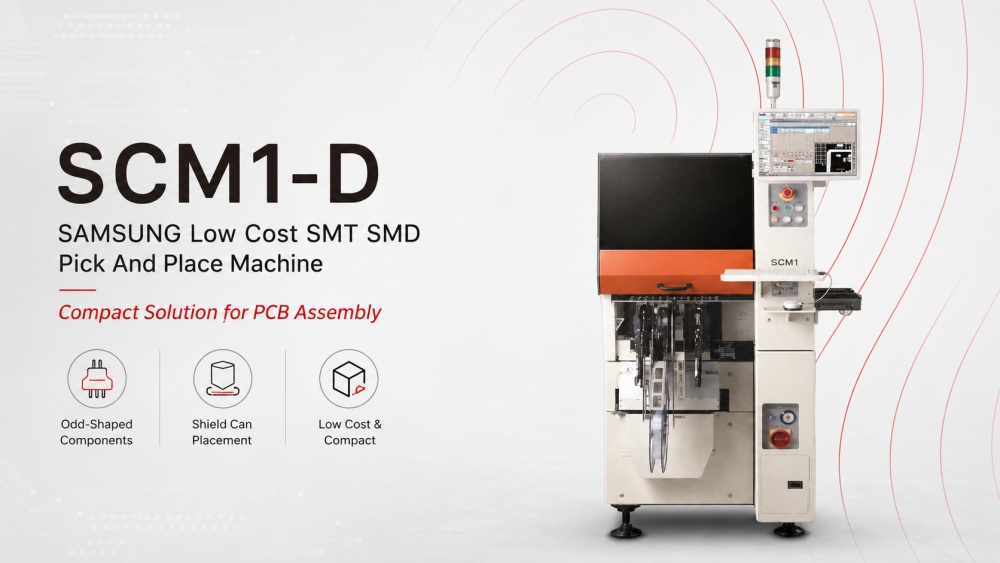

Die kostengünstige SMT SMD Bestückungsmaschine SCM1-D von SAMSUNG wurde für PCB Montagefabriken entwickelt, die eine schlanke und praktische Platzierungslösung für Abschirmdosen und ungewöhnlich geformte Komponenten benötigen. Sie eignet sich für Kunden, die eine kompakte Maschine mit flexiblen Produktionsmöglichkeiten und einfacherer Bedienung wünschen. Die Maschine unterstützt die Inspektion der Platzierung von Schutzdosen, die Verwendung gemischter Feeder und optionales Bandschneiden. Sein schlankes Gehäuse trägt dazu bei, die Inline-Fläche um SMT zu reduzieren, was nützlich ist, wenn der Platz in der Fabrik begrenzt ist. Als kostengünstige SMT Bestückungsmaschine kann SCM1-D Fabriken bei der Bestückung spezieller Komponenten unterstützen, ohne in eine große Hochgeschwindigkeitsmontagemaschine investieren zu müssen. I.C.T kann auch die vollständige SMT-Linienplanung, Installation, Schulung und Produktionstests unterstützen.
| Modelleinführung
Hochgeschwindigkeitsmodell: SM471Plus Chip Mounter
SM471Plus ist ein Hochgeschwindigkeits-Chipmontagegerät, das in SMT-Produktionslinien für eine stabile und effiziente Komponentenplatzierung eingesetzt wird. Es eignet sich für Fabriken, die eine schnelle Platzierung von Chipkomponenten, kleinen ICs und allgemeinen SMD-Teilen benötigen. Im Vergleich zu einfachen, kostengünstigen Geräten liegt der Schwerpunkt des SM471Plus mehr auf Geschwindigkeit, Linienbalance und stabiler Massenproduktion. Es kann mit einem Lötpastendrucker, SPI, einem Reflow-Ofen, AOI und PCB-Handhabungsmaschinen verwendet werden, um einen vollständigen SMT-Prozess aufzubauen. Für Kunden, die nach dem Start mit der Bestückungsmaschine SCM1-D SAMSUNG Low Cost SMT SMD eine höhere Leistung benötigen, kann SM471Plus als verbesserte Platzierungsoption für größere Produktionsanforderungen in Betracht gezogen werden.
Flexibles Mittelgeschwindigkeitsmodell: SM481Plus Flexible Mounter
SM481Plus ist eine flexible SMT-Bestückungsmaschine für Kunden, die sowohl Geschwindigkeit als auch Komponentenvielfalt benötigen. Es kann verschiedene SMD-Komponenten verarbeiten und ist für die gemischte PCB-Produktion geeignet. Dieses Modell wird häufig verwendet, wenn die Produktlinie Unterhaltungselektronik, Steuerplatinen, LED-Platinen, Leistungsplatinen oder Kommunikationsprodukte umfasst. Sein Wert liegt nicht nur in der Platzierungsgeschwindigkeit, sondern auch im stabilen Lauf, einer einfacheren Produktionsumstellung und einer besseren Anpassungsfähigkeit an verschiedene PCB-Modelle. Für eine Fabrik, die eine SMD-Bestückungsmaschine für die PCB-Montage verwendet, kann SM481Plus dabei helfen, die Produktionsflexibilität zu verbessern. I.C.T kann diese Maschine entsprechend dem Prozess des Kunden mit Druck-, Inspektions-, Reflow- und PCB-Handhabungssystemen kombinieren.
SM482Plus Multifunktionsmontagegerät
SM482Plus ist ein multifunktionaler Bestückungsautomat, der für breitere Komponentenanwendungen entwickelt wurde. Es eignet sich für Fabriken, die verschiedene Komponententypen auf derselben Produktionslinie platzieren müssen. Dieses Modell ist nützlich, wenn Kunden Produkte mit komplexeren Stücklisten, größeren Komponenten oder vielfältigeren Platinendesigns herstellen. Es unterstützt eine stabile Platzierung für viele SMT-Anwendungen und kann zusammen mit anderen Maschinen in einer vollständigen SMT-Reihe verwendet werden. Für Kunden, die SCM1-D mit Geräten höherer Qualität vergleichen, ist SM482Plus eine stärkere Option, wenn die Produktion mehr Flexibilität und eine höhere Platzierungsfähigkeit erfordert. Es kann PCB die Montage in der Elektronik, Automobilteile, Industriesteuerung und anderen Fertigungsbereichen unterstützen.
DECAN L2 Longboard-Lösung
DECAN L2 ist für die Produktion langer PCB und großer Platten SMT konzipiert. Es eignet sich für LED Beleuchtungsplatinen, lange Steuerplatinen, Kfz-Beleuchtungsplatinen, Industrieplatinen und andere Produkte, die eine größere Platzierungsfläche benötigen. Im Vergleich zu Standardmontagegeräten bietet DECAN L2 Fabriken mehr Flexibilität, wenn die Länge PCB zu einer wichtigen Anforderung wird. Es kann mit Long-Board-Druckern, Förderbändern, Reflow-Öfen und AOI-Maschinen zusammenarbeiten, um eine komplette Produktionslinie zu bilden. Für Kunden, die eine SAMSUNG-Bestückungsmaschine oder eine Hanwha-Lösung für spezielle Platinengrößen suchen, ist DECAN L2 eine gute Wahl. I.C.T kann dabei helfen, die gesamte Linie basierend auf PCB Größe, Kapazität und Fabriklayout zu entwerfen.
| Spezifikation
| Spezifikationselement | SCM1-D |
|---|---|
| Produktname | SCM1-D Bestückungsautomat |
| Maschinentyp | Platzierer für ungewöhnlich geformte Komponenten |
| Anwendung | PCB Zusammenbau / Platzierung der Abschirmdose / Platzierung ungewöhnlich geformter Komponenten |
| Hauptfunktion | Platzierung für Schutzdosen und Sonderformteile |
| Geschwindigkeit | 2.400 CPH, 1 Spindel / 3.000 CPH, 2 Spindeln |
| Struktur | 1 Portal × 25 Spindeln |
| Optionale Struktur | 1 Portal × 1 Spindel |
| PCB Größe | Min. L50 × B50 mm / max. L295 × B250 mm |
| Maschinenbreite | 680 mm |
| Komponentengröße | 1005 ~ □45 mm, H15 mm |
| Komponentenerkennung | Erkennung von Hintergrundbeleuchtung |
| Platzierungskontrolle | Inspektion der Platzierung der Schilddosen |
| Produktionsmodus | Zweispurige gemischte Produktion |
| PCB Oberflächenunterstützung | Gleiche PCB Ober-/Unterflächenproduktion |
| Feeder-Typ | Gemischter Einsatz von elektrischem und pneumatischem Feeder |
| SMT-Spender Kopf | Eine Düse und eine SMT-Spender |
| Klebebandschneider | Eingebauter Bandschneider, optional |
| Etikettierer | Optional |
| Hauptvorteil | Niedrige Kosten, kompakte Größe, flexible Platzierung von Bauteilen in ungewöhnlichen Formen |
| Spezifikationselement | HM520 HS | HM520 MF |
|---|---|---|
| Modell | HM520 HS | HM520 MF |
| Maschinentyp | Modularer Hochgeschwindigkeitsmontierer | Multifunktionales modulares Montagegerät |
| Konfiguration | 20 Spindeln × 2 Portal | 6 Spindeln × 2 Portal |
| Platzierungsgeschwindigkeit | 80.000 CPH | 60.000 CPH |
| Platzierungsgenauigkeit | ±25 μm bei Cpk ≥ 1,0, Chip | ±40 μm bei Cpk ≥ 1,0, Chip / ±30 μm bei Cpk ≥ 1,0, IC |
| Komponentenbereich | 0201 ~ □6 mm | 0402 ~ □55 mm |
| Maschinendimension | L 890 × T 2.370 × H 1.930 mm | L 890 × T 2.370 × H 1.930 mm |
| Hauptvorteil | Bestückung von Chipkomponenten mit hoher Geschwindigkeit | Flexible Platzierung gemischter Komponenten |
| Empfohlene Anwendung | Massenproduktion kleiner Chipbauteile | Produktion mit breiteren Komponententypen und größeren Teilen |
| Parameter | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Platzierungsgeschwindigkeit (optimal) | 78.000 CPH | 40.000 cph | 30.000 CPH | 56.000 CPH |
| Anzahl der Spindeln | 10 Spindeln/Kopf (1 Portal) | 6 Spindeln/Kopf (1 Portal) | 6 Spindeln/Kopf (1 Portal) | 6 Spindeln/Kopf (2 Portale) |
| Platzierungsgenauigkeit (Chip) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Platzierungsgenauigkeit (IC) | ±50µm | ±30 µm | ±30 µm | ±25 µm |
| Komponentenbereich | 0402 ~ □14mm (H12mm) | 0402 ~ □42mm (H15mm) | 0402 ~ □55mm (H15mm) | 0402 ~ □21mm (H12mm, bis □55mm opt.) |
| Max. PCB Größe (Standard) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Max. PCB Größe (Option) | 610 x 460 mm | 1.500 x 460 mm | 1.200 x 510 mm | Bis zu 1.200 x 460 mm |
| Feeder-Kapazität (8 mm) | 120 Stück | 120 Stück | 120 Stück | 120 Stück |
| Vision-System | Fliegende Vision | Bühnenvision | Bühnenvision | Fliegende Vision |
| Weitere SMT verwandte Produkte
I.C.T bietet komplette, qualitativ hochwertige SMT-Linien, die über die Bestückungsmaschine SMT hinausgehen . Zu unseren vollständigen PCBA-Produktionslösungen gehören Vakuumlader für die Platinenhandhabung , , automatische Lotpastendrucker für präzises Auftragen, Mehrzonen-Reflow-Öfen für starkes Löten und fortschrittliche AOI-Systeme zur Fehlererkennung. Diese Maschinen arbeiten nahtlos in engen, effizienten Linien zusammen. Dieser Aufbau bietet hohe Ausbeute, niedrige Kosten und zuverlässige Leistung für anspruchsvolle Branchen wie Automobil, Medizin, Beleuchtung und Unterhaltungselektronik. Die Boards sind sofort einsatzbereit. Wir bieten umfassende Planung und Unterstützung beim Aufbau Ihres idealen SMT-Produktionssystems.
Die SCM1-D SAMSUNG Low Cost SMT SMD Bestückungsmaschine kann zusammen mit anderen SMT Produktionsmaschinen verwendet werden, um einen umfassenderen PCB Montageprozess zu bilden. I.C.T kann einen SMT-Lader, einen automatischen Schablonendrucker, eine SPI-Maschine, ein PCB-Förderband, einen SMT-Bestücker, einen Reflow-Ofen, eine AOI-Inspektionsmaschine, einen PCB-Fräser und eine PCBA-Reinigungsmaschine bereitstellen. Diese Maschinen decken den Prozess vom PCB-Laden über den Lotpastendruck, die Pasteninspektion, die Bauteilplatzierung, das Löten, die optische Inspektion, das Nutzentrennen und die Reinigung ab. Für Fabriken, die SCM1-D zur Abschirmdose oder zur Platzierung ungewöhnlich geformter Komponenten verwenden, muss die entsprechende Ausrüstung sorgfältig aufeinander abgestimmt werden. Eine gute SMT-Linie ist wie ein Team: Eine Maschine kann nicht das ganze Spiel alleine tragen.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| Schlüsselfertige SMT-Produktionslinie | Türkei: Vollautomatische, rückverfolgbare High-End-SMT-Linie. |
| SMT Magazinlader | Lädt automatisch nackte PCBs in die Zeile. |
| Automatisch PCB Schablone Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| SMT Automatischer Chip-Montierer | Montieren Sie Komponenten präzise auf PCBs. |
| SMD Reflow-Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| PCB Inspektionsausrüstung | SMT Inspektionsgeräte wie AOI, SPI, Röntgen- und Schabloneninspektor. |
| Rückverfolgbarkeitsausrüstung | Zeichnet und verfolgt Produktionsdaten wie die Laserbeschriftungsmaschine PCBA |
| Kundenerfolgsvideo
I.C.T leistete technischen Support für einen Kunden in Usbekistan, der eine große Elektronikfabrik für Computer-Motherboards, SSDs, Speicherprodukte und verwandte elektronische Produkte baute. Von der frühen Projektphase bis hin zur Installation, Fehlerbehebung und Produktionstests arbeitete das I.C.T-Team eng mit dem Kunden zusammen, um einen reibungslosen Betrieb sowohl der SMT- als auch der DIP-Linien zu gewährleisten. Die SMT-Linie umfasste einen I.C.T-5151-Schablonendrucker, vier SMT-Bestückungsmaschinen, Reflowöfen der Lyra-Serie, SPI-, AOI- und PCB-Handhabungssysteme. Die DIP-Linie umfasste eine manuelle Einfügungslinie, eine JUKI-Einfügungsmaschine für ungerade Formen, eine Wellenlötmaschine I.C.T-Acrab350 und ein Fördersystem. Nach dem Test gab der Kunde ein positives Feedback zu I.C.T Service, Reaktionsgeschwindigkeit und Gerätequalität.
| Service- und Schulungsunterstützung
I.C.T bietet umfassenden Support für Kunden, die sich für die kostengünstige SMT SMD Pick-and-Place-Maschine SCM1-D von SAMSUNG oder eine komplette SMT-Produktionslinie entscheiden. Vor der Lieferung kann unser Team dabei helfen, PCB Größe, Komponententyp, Produktionskapazität, Fabrikfläche und Prozessablauf zu überprüfen. Nachdem die Ausrüstung eingetroffen ist, können I.C.T-Ingenieure bei der Installation, Maschineneinstellung, Software-Einrichtung, Programmschulung, Produktionstests und Bedienerschulung helfen. Für SCM1-D kann die Schulung die Einrichtung der Abschirmdosenplatzierung, die Verwendung des Feeders, die Inspektion der Platzierung, die Option zum Bandabschneiden, die tägliche Wartung und die grundlegende Fehlerbehebung umfassen. Wir helfen Kunden auch zu verstehen, wie SCM1-D mit Druckern, Förderbändern, SPI, AOI, Reflow-Öfen und anderen SMT-Maschinen funktioniert.
| Kundenfeedback
Viele Kunden entscheiden sich für I.C.T, weil wir nicht nur die Lieferung der Ausrüstung, sondern auch den tatsächlichen Fabrikbetrieb unterstützen. Bei Auslandsprojekten loben Kunden unsere Ingenieure oft für ihre klare Schulung, Patientenkommunikation und schnelle Problemlösung. Sie geben auch positives Feedback zur Maschinenqualität, stabilen Tests, sorgfältiger Verpackung und schneller Reaktion nach dem Verkauf. Für SMT-Projekte ist ein schneller Support sehr wichtig, da sich ein Problem mit einer Maschine auf die gesamte Produktlinie auswirken kann. I.C.T pflegt während der Installation, der Testproduktion und der frühen Massenproduktion eine enge Kommunikation mit dem Kunden. Für Kunden, die sich für eine Pick-and-Place-Maschine für ungewöhnlich geformte Komponenten entscheiden, trägt diese Unterstützung dazu bei, das Projektrisiko zu reduzieren und den Produktionsstart wesentlich reibungsloser zu gestalten.
| Zertifizierungen und Standards
I.C.T konzentriert sich auf Produktsicherheit, Qualitätskontrolle und langfristige Zuverlässigkeit. Unsere Geräte und SMT-Linienlösungen können gängige Zertifizierungsanforderungen wie CE, RoHS, ISO9001 und zugehörige Patentdokumente unterstützen. Diese Zertifikate helfen Kunden bei der Bewertung der Gerätesicherheit, der Fertigungskontrolle und des Qualitätsmanagements im Werk. Vor dem Versand prüft I.C.T den Maschinenbetrieb, die elektrische Leistung, das Aussehen, das Zubehör und den Verpackungsschutz. Auch beim Überseetransport ist eine stabile Verpackung sehr wichtig, da die Maschine nach dem Fernversand sicher ankommen muss. Ganz gleich, ob sich der Kunde für SCM1-D, eine Shield Can Placement Machine oder eine komplette SMT-Produktionslinie entscheidet, I.C.T folgt vor der Auslieferung strengen Test- und Qualitätsprozessen.
| Über I.C.T Unternehmen und Fabrik
I.C.T ist ein Komplettanbieter von SMT-Fabriklösungen mit Erfahrung in SMT, DIP, Beschichtung, Dosierung, Löten, Inspektion und PCB Handhabungsgeräten. Wir verfügen über eigene F&E-, Produktions-, Engineering- und Serviceteams. Im Laufe der Jahre ist I.C.T schnell gewachsen und hat mehr als 1.700 Kunden in über 80 Ländern bedient. Unsere Fabrik folgt vor dem Versand strengen Qualitätsmanagement- und Maschinentestprozessen. Für Kunden, die eine neue PCB-Montagefabrik bauen, kann I.C.T Maschinenauswahl, Linienlayout, Prozessplanung, Installation, Schulung und langfristigen technischen Support anbieten. Mit der kostengünstigen SMT SMD Bestückungsmaschine SCM1-D von SAMSUNG können Kunden einen flexibleren SMT Prozess für die Platzierung spezieller Komponenten aufbauen.
