I.C.T-MBV360C
I.C.T
| Menge: | |
|---|---|
| I.C.T LED PCB Trennzeichen
Der I.C.T LED PCB-Separator wurde entwickelt, um PCBs effizient und genau zu trennen, ohne empfindliche Komponenten zu beschädigen. Ausgestattet mit einem Guillotine-Schneidmechanismus minimiert es den Innendruck und verhindert so Lötrisse und Bauteilverformungen. Es ist mit verschiedenen PCB-Typen kompatibel, einschließlich Platten auf Aluminiumbasis, und bietet anpassbare Klingeneinstellungen für unterschiedliche Dicken und V-Schlitztiefen. Diese Maschine ist ideal für Hersteller, die eine hochwertige, präzise PCB-Trennung benötigen.

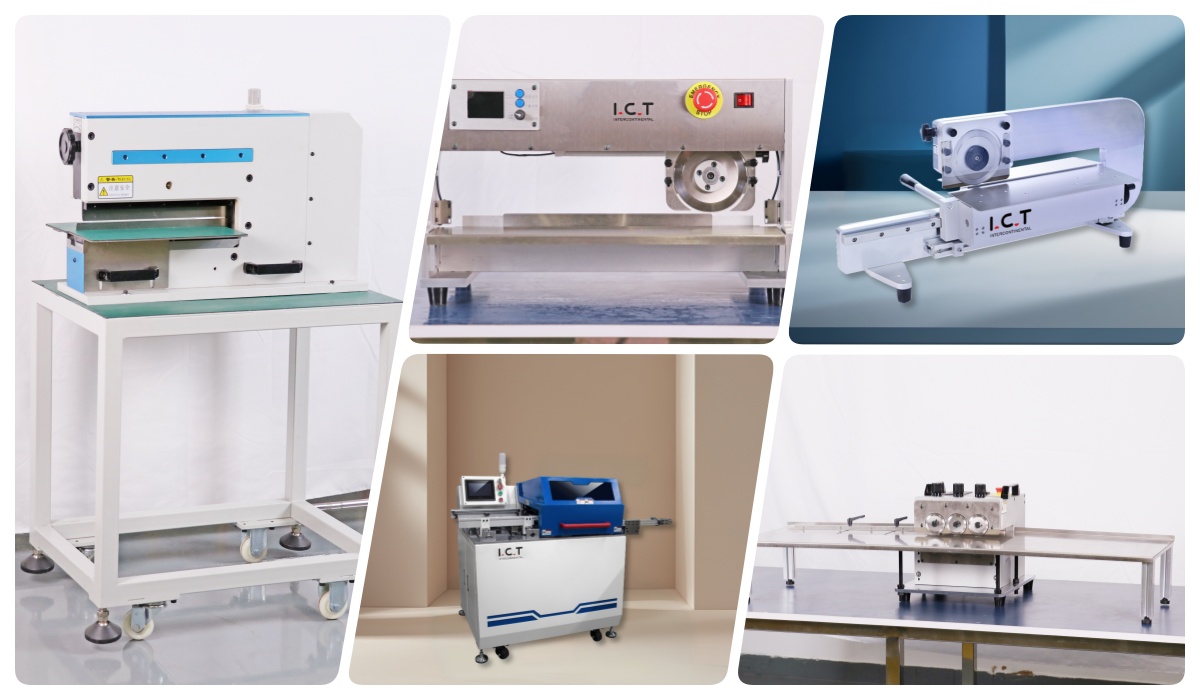

I.C.T baut fünf Arten von V-Schnittmaschinen, damit jede Werkstatt die richtige Lösung findet:
Der standardmäßige manuelle Typ macht die Arbeit bei kleineren Arbeiten einfach und kostengünstig.
Das Modell mit mehreren Klingen schneidet lange LED-Streifen in sorgfältigen Schritten mit minimaler Belastung.
Die Guillotine-Version fällt mit Luftkraft direkt nach unten, um dickere FR4-Arbeiten zu ermöglichen.
Der Move-Blade-Stil gleitet sanft und passt sich vielen Rillenformen an.
Die Multimessergruppe verarbeitet sehr lange Bretter ohne Längenbegrenzung.
| Besonderheit

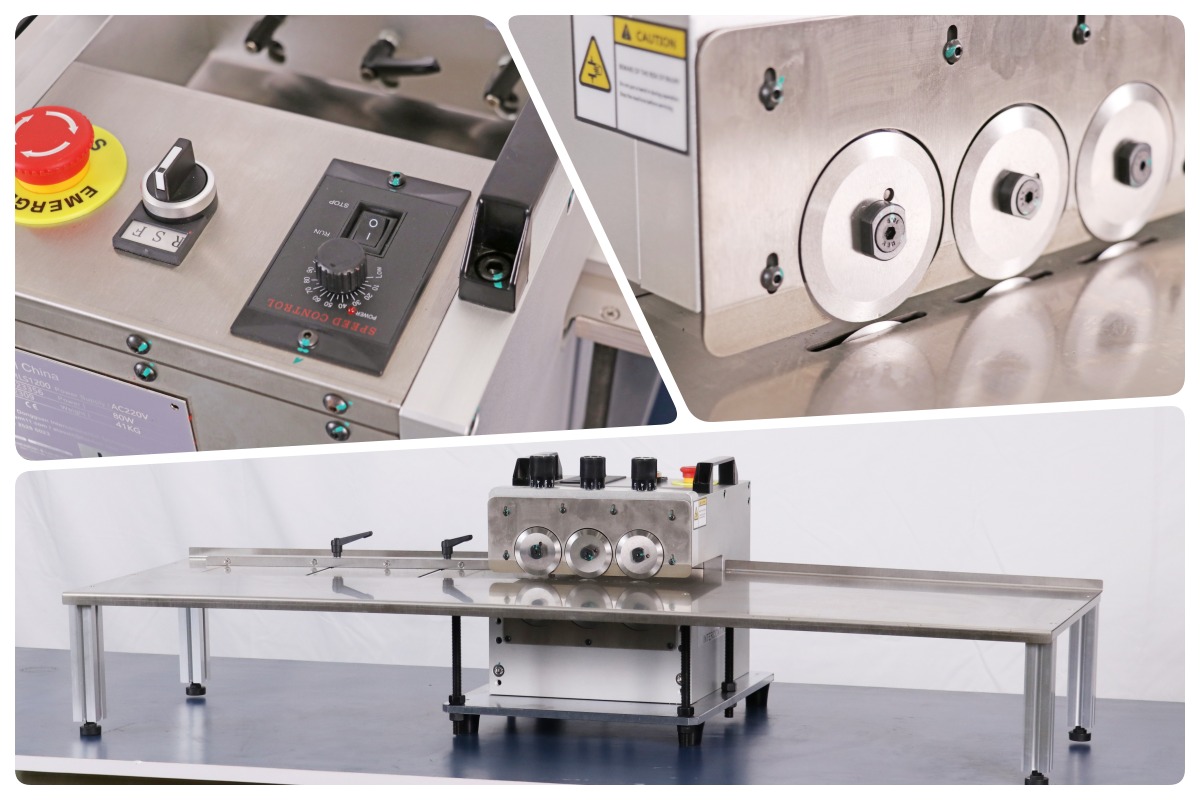

Multi-Blades LED Separator
Dieses fortschrittliche Design verwendet sechs kreisförmige Klingen, die zur Trennung gruppiert sind, wodurch die PCB-Verformung, insbesondere bei Aluminiumplatten, deutlich reduziert wird. Der Prozess ist in mehrere Phasen unterteilt, wobei jede Gruppe einen Teil der Trennung übernimmt, um Stabilität und minimale interne Belastung zu gewährleisten. Diese Funktion garantiert eine dauerhafte Leistung mit Klingen, die kalibriert werden können, um eine hohe Präzision beizubehalten.

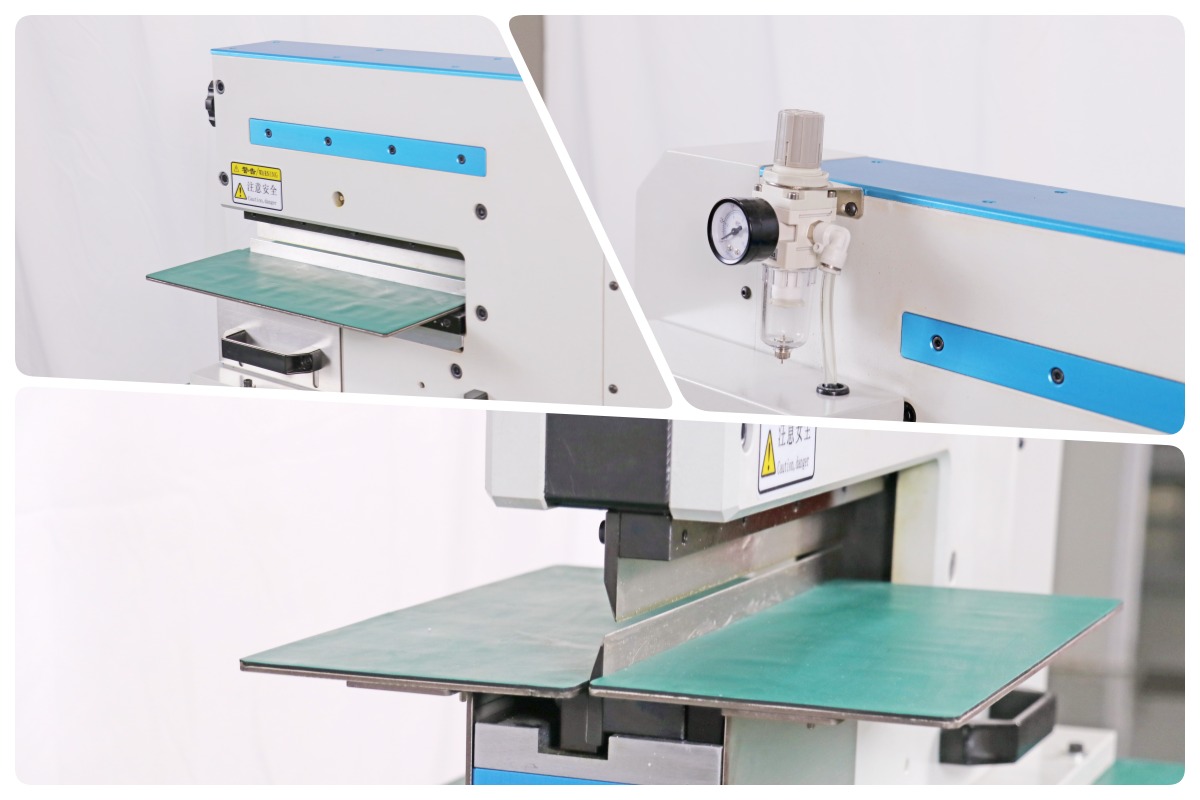

Guillotine-V-Cut-Maschine
Der Guillotine-Mechanismus ist so konzipiert, dass er präzise und saubere Schnitte gewährleistet und gleichzeitig das Risiko von Lötrissen und Bauteilschäden minimiert. Es unterstützt die V-Nut-Trennung mit minimalem Abstand zu Komponenten und eignet sich daher perfekt für PCBs mit Komponenten mit einer Höhe von bis zu 60 mm. Das Design der Maschine vermeidet Rotationsschnitte und sorgt so für eine reibungslose, reibungsfreie Trennung, ohne dass Metallrückstände zurückbleiben.

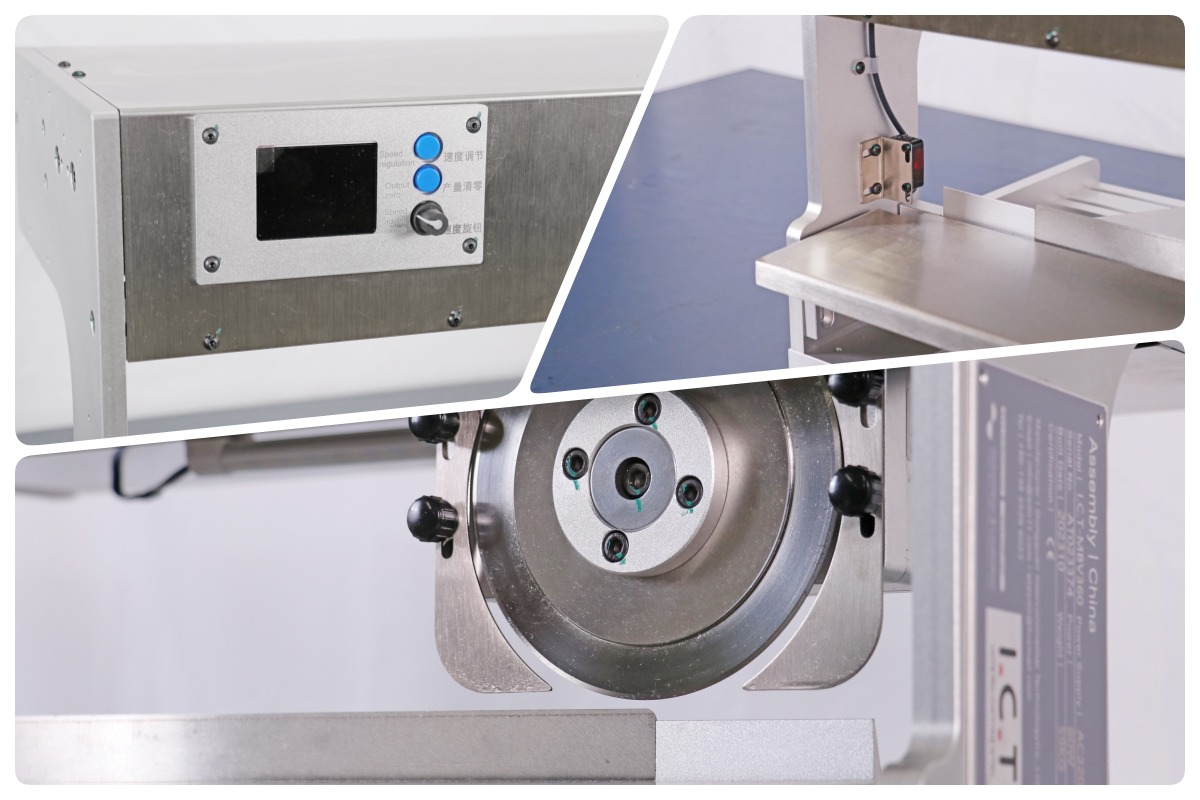

V-Cut-Maschine mit beweglicher Klinge (verschiebbar).
Diese Maschine bietet erhöhte Präzision durch einen Schiebeklingenmechanismus, der an verschiedene PCB-Dicken und V-Schlitztiefen angepasst werden kann. Es liefert stabile und zuverlässige Ergebnisse, sorgt für einen reibungslosen, gratfreien Schnitt und reduziert potenzielle Schäden an Bauteilen.
| Spezifikation
| Parameterhandbuch | Einzelklingen-V-Schnittmaschine, | Mehrfachklingen LED Trennvorrichtung, | Guillotine-Typ V-Schnittmaschine, | bewegliche Klinge (gleitend), V-Schnittmaschine, | Mehrgruppenklingen PCB V-Schnittmaschine |
|---|---|---|---|---|---|
| Operationstyp | Manuell (Handgleiten) | Manuell (Handschub) | Manuell (pneumatischer Fußschalter) | Manuell (verstellbares Gleiten) | Manuell (Mehrgruppen-Push) |
| Blade-Setup | 1 kreisförmige + 1 gerade Klinge | 6 Rundmesser (3 Gruppen oben/unten) | Einzelne gerade Guillotine-Klinge | 1 kreisförmig + 1 gerade (einstellbarer Spalt) | Mehrere Gruppen von Rundmessern (kundenspezifisches Mehrmesser) |
| PCB Länge | 0–350 mm | Unbegrenzt (mit 1,2m / 2,4m Plattformen) | 0–330 mm | 0–350 mm (typisch) | Unbegrenzt oder sehr lang (plattformabhängig) |
| PCB Dicke | 0,8–5 mm | 0,2–5 mm | 0,3–5 mm | 0,8–5 mm | 0,2–5 mm (typisch für Mehrgruppen) |
| Schneidmethode | Gleiten in einem Durchgang | 3-phasig (40 % + 40 % + 20 %) | One-Shot-Abwärtsschnitt | Einzeldurchgang mit einstellbarer Tiefe | Sequentielles Schneiden in mehreren Gruppen |
| Beste Anwendung | Allgemeine PCBs, Prototypen, mittleres Volumen | Lange LED-Bänder, Aluminium-PCBs, Großserien-LED | FR4-Platten, saubere/staubfreie Kanten | Gemischte Komponenten, flexible V-Tiefe | Extra lange oder breite PCBs, hocheffiziente Trennung |
| SMT Linienausrüstungsliste
I.C.T stellt komplette SMT-Linien zusammen, die Lader, Drucker, Bestücker, Reflow-Öfen, AOI-Einheiten, Förderbänder und Aluminium-PCB-Schneidemaschinenabschnitte in einem funktionierenden System verbinden. Alles passt genau zusammen. Wenn der Platz knapp wird, nutzen U-förmige Grundrisse den Boden gut aus, ohne dass die Strömung verloren geht. Die gesamte Einrichtung steigert den Output, reduziert Fehler und liefert eine gleichbleibende Qualität für Automobilteile, LED-Produkte und Alltagselektronik. Kunden erhalten von Anfang bis Ende Hilfe – bei der Planung der Linie, der Einrichtung und der Abstimmung, damit die Produktion vom ersten Tag an reibungslos und stabil läuft.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| SMT Zeile | Schlüsselfertige Ful-Auto SMT-Montagelinie |
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| Kundenerfolgsvideo
Anfang 2025 reiste I.C.T-Ingenieur Peter für ein 16-tägiges Projekt vor Ort nach Usbekistan, um bei der Installation einer neuen SMT-Produktionslinie für Automobilteile zu helfen. Das Komplettpaket umfasste einen Hochgeschwindigkeits-Bestücker, einen Reflow-Ofen und verschiedene andere Geräte. Trotz des begrenzten Platzes in der Fabrik zeichnete sich die Lösung von I.C.T durch ein U-förmiges Layout aus, das die verfügbare Fläche maximierte. Peter leitete den Installations- und Schulungsprozess Schritt für Schritt an und stellte sicher, dass der Kunde die Maschinen selbstständig bedienen konnte. Nach der Einrichtung lief die Produktionslinie reibungslos und der Kunde konnte die Abläufe ohne Unterbrechungen abwickeln.
| Service- und Schulungsunterstützung
I.C.T bietet ein umfassendes Servicepaket, einschließlich Installation, technischem Support und Schulung. Unsere Ingenieure stellen sicher, dass Ihr Team vollständig ausgestattet ist, um den LED PCB-Separator sicher zu bedienen. Die Schulung umfasst die Einrichtung, den Betrieb und die Fehlerbehebung und befähigt Ihre Mitarbeiter, die Geräte selbständig zu bedienen. Darüber hinaus bieten wir Fernunterstützung für alle Anfragen oder Probleme an, um einen kontinuierlichen Produktionsfluss und eine optimale Maschinenleistung sicherzustellen.
| Kundenstimmen
Der Kunde lobte I.C.T für seinen schnellen und effizienten Service und lobte die Professionalität unserer Techniker während des Installations- und Schulungsprozesses. Besonders beeindruckt waren sie von der Präzision unseres LED PCB-Separators, der Bauteilschäden minimierte und eine qualitativ hochwertige Trennung gewährleistete. Der Kunde lobte außerdem die sorgfältige Verpackung und pünktliche Lieferung der Geräte sowie die schnelle Reaktion von I.C.T auf technische Fragen. Insgesamt äußerten sie ihre volle Zufriedenheit sowohl mit der Leistung der Maschine als auch mit dem Kundendienst.
| Zertifizierungen und Standards
I.C.T ist der Aufrechterhaltung hoher Qualitäts- und Sicherheitsstandards verpflichtet. Unser LED PCB-Separator erfüllt internationale Zertifizierungen, darunter CE, RoHS und ISO 9001. Darüber hinaus halten wir mehrere Patente für innovative Technologie in der PCB-Trennung. Diese Zertifizierungen und Patente zeigen unser Engagement für die Bereitstellung modernster, zuverlässiger Lösungen, die den globalen Industriestandards entsprechen.
| Über I.C.T Unternehmen und Fabrik
I.C.T ist ein weltweit führender Anbieter umfassender Lösungen für die Elektronikfertigung. Mit über 25 Jahren Erfahrung sind wir auf hochwertige Geräte und Dienstleistungen für die Branchen SMT, DIP und Montage spezialisiert. Unser Engagement für Innovation und Kundenzufriedenheit hat uns das Vertrauen von über 1600 Kunden in 72 Ländern eingebracht. Von der Fabrikeinrichtung bis zur Produktionsoptimierung bietet I.C.T Lösungen aus einer Hand, die auf die Bedürfnisse von Elektronikherstellern weltweit zugeschnitten sind.
