SMT PCB Lader / Entlader
I.C.T
| Menge: | |
|---|---|

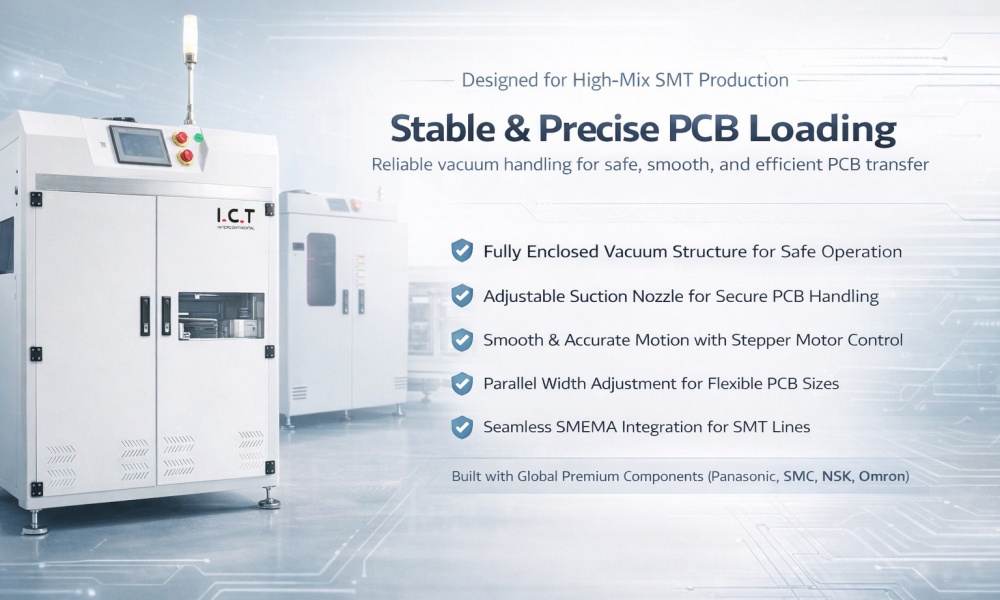

| Blanker Vakuumtyp PCB Lader
Der Blank-Vakuum-Typ PCB Lader wurde für den Einsatz in automatisierten SMT-Produktionslinien entwickelt und bietet eine präzise und effiziente PCB-Beladung. Er verfügt über eine einstellbare Saugleistung, die eine sichere Handhabung einer Vielzahl von PCB-Typen gewährleistet, während sein Hochgeschwindigkeitsbetrieb Ausfallzeiten reduziert und die Produktionseffizienz steigert. Dieser Lader lässt sich über seine SMEMA-Schnittstelle problemlos in andere Geräte integrieren und ist somit eine ausgezeichnete Wahl für automatisierte Produktionslinien. Durch sein anpassbares Design lässt es sich an unterschiedliche Produktionsumgebungen anpassen und gewährleistet so eine perfekte Anpassung an Ihre Fertigungseinrichtung.
| Fortschrittliche Vakuum- und Spanntechnologie
Der Blankvakuumtyp PCB Lader stellt sicher, dass PCBs sicher und ohne Beschädigungsrisiko durch die Produktionslinie transportiert werden. Durch den Einsatz hochpräziser Vakuum-Steuerungstechnik wird eine reibungslose und stabile Handhabung gewährleistet, die für die Aufrechterhaltung einer gleichbleibenden Produktqualität im gesamten Produktionsprozess von entscheidender Bedeutung ist.
Der PCB-Lader ist auf Vielseitigkeit ausgelegt und passt seine Saugstärke automatisch an die Größe und Dicke jedes PCB an. Diese dynamische Saugeinstellung stellt sicher, dass der Lader problemlos eine Vielzahl von Plattentypen verarbeiten kann, sodass er den Anforderungen von Produktionsumgebungen mit hohem Volumen und hohem Mix gerecht wird.
Die Hochgeschwindigkeitsfähigkeiten des Laders ermöglichen kurze Transferzeiten und verkürzen so den gesamten Produktionszyklus. Dies trägt zu einer höheren Linieneffizienz und minimierten Ausfallzeiten bei und stellt sicher, dass der Produktionsprozess den ganzen Tag über reibungslos und mit maximaler Kapazität läuft.
Der blanke Vakuumtyp PCB Lader ist mit SMEMA-Kommunikationsschnittstellen ausgestattet und ermöglicht eine nahtlose Integration mit anderen SMT-Geräten wie Bestückungsmaschinen, Reflow-Öfen und AOI-Systemen. Diese Integration stellt sicher, dass die gesamte Produktionslinie harmonisch funktioniert, steigert die Effizienz und reduziert den Bedarf an manuellen Eingriffen.
Die Transporthöhe des Laders kann an unterschiedliche Produktionsumgebungen angepasst werden, was ihn zu einer vielseitigen Wahl für Fabriken mit begrenztem Platzangebot oder spezifischen Konfigurationsanforderungen macht. Diese Einstellbarkeit stellt sicher, dass sich der Lader unabhängig von der Bodenaufteilung reibungslos in Ihre bestehende SMT-Linie integriert.
| Spezifikation
| Item | Translational Vacuum Lader | Vacuumand Magazine Lader | ||
|---|---|---|---|---|
| Modell | VL330 | VL460 | VL1200 | VM330 |
| Abmessung (mm) | 600 × 1002 × 1300 | 800 × 1270 × 1300 | 1450 × 1200 × 1300 | 650 × 1050 × 1300 |
| PCB Größe (mm) | 50 × 50 ~ 450 × 330 | 50 × 50 ~ 530 × 460 | 50 × 50 ~ 1200 × 350 (anpassbar) | 50 × 50 ~ 450 × 330 |
| PCB Kapazität | 400 Stück (0,6 mm dick) | 400 Stück (0,6 mm dick) | 100 Stück (0,6 mm dick) | 400 Stück (0,6 mm dick) |
| Zykluszeit | Ca. 12 Sekunden oder angeben | Ca. 12 Sekunden oder angeben | Ca. 15 Sekunden oder angeben | Ca. 12 Sekunden oder angeben |
| Steuerungssystem | Plc | Plc | Plc | Plc |
| Leistung | Maximal 150 VA | Maximal 150 VA | Maximal 150 VA | Maximal 150 VA |
| Luftversorgung | 4–6 bar, 10 l/min | 4–6 bar, 10 l/min | 4–6 bar, 10 l/min | 4–6 bar, 10 l/min |
| Transporthöhe | 900 ± 20 mm (anpassbar) | 900 ± 20 mm (anpassbar) | 900 ± 20 mm (anpassbar) | 900 ± 20 mm (anpassbar) |
| PCB Richtung | Von links nach rechts oder von rechts nach links | Von links nach rechts oder von rechts nach links | Von links nach rechts oder von rechts nach links | Von links nach rechts oder von rechts nach links |
| Kommunikation | SMEMA (Ein und Aus) | SMEMA (Ein und Aus) | SMEMA (Ein und Aus) | SMEMA (Ein und Aus) |
| Stromversorgung | 1 Phase AC 220 V 50/60 Hz (Option: 110 V–380 V) | 1 Phase AC 220 V 50/60 Hz (Option: 110 V–380 V) | 1 Phase AC 220 V 50/60 Hz (Option: 110 V–380 V) | 1 Phase AC 220 V 50/60 Hz (Option: 110 V–380 V) |
| Gewicht | 130 kg | 150 kg | 380 kg | 120 kg |
| Option | Automatische Breitenanpassung | Automatische Breitenanpassung | Automatische Breitenanpassung | Automatische Breitenanpassung |
| Zugehörige SMT-Ausrüstung
Um eine komplette schlüsselfertige SMT-Produktionslinie zu bauen, bietet I.C.T eine vollständige Palette kompatibler Maschinen. Zu unseren Lösungen gehören automatische Drucker, , Hochgeschwindigkeits-Bestückungsmaschinen, , Reflowöfen , AOI Systeme , Förderbänder, Nutzentrenner und PCB Entlademaschinen . Alle Geräte sind so konzipiert, dass sie reibungslos zusammenarbeiten und den Kunden dabei helfen, effiziente, platzsparende Layouts wie U-förmige Linien zu erstellen, die in enge Fabrikhallen passen und gleichzeitig eine hohe Leistung gewährleisten.
| Erfolgreiches Kundenprojekt in Saudi-Arabien
Im September 2025 reisten I.C.T-Ingenieure nach Saudi-Arabien, um einen Kunden bei der Installation und Schulung zu unterstützen.
Der Kunde, ein Hersteller von Wohnraumbeleuchtung, benötigte eine vollautomatische SMT Produktionslinie. Wir stellten eine Lösung mit 13 Maschinen und einer Gesamtlänge von ca. 29 Metern zur Verfügung. Der zur Verfügung stehende Raum war jedoch nur 21 Meter lang und 5 Meter breit. Nach Rücksprache haben wir die Produktionslinie U-förmig gestaltet, 16 Meter lang und 2,7 Meter breit. Nach zwei Tagen Installation und sechs Tagen Schulung und technischem Support konnte das System erfolgreich an den Kunden übergeben werden.
| Professioneller Service und Schulung
I.C.T bietet umfassende Unterstützung, um den reibungslosen Betrieb Ihrer SMT-Produktionslinie sicherzustellen. Zu unseren Dienstleistungen gehören die Installation und Fehlerbehebung von Geräten sowie umfassende Schulungen zur Maschinenbedienung und -wartung. Wir bieten technischen Fernsupport rund um die Uhr, um etwaige Probleme schnell zu lösen. Darüber hinaus stehen Ihnen regelmäßige Wartungsdienste zur Verfügung, um den Betrieb Ihrer Geräte auf höchstem Niveau zu halten, Ausfallzeiten zu minimieren und die Lebensdauer Ihrer Maschinen zu verlängern.
| Was unsere Kunden sagen
'Die Ausrüstung und der Service von I.C.T sind erstklassig. Der Installations- und Schulungsprozess war effizient und das technische Support-Team ist immer ansprechbar. Unsere Produktionseffizienz hat sich seit der Installation des Bare Vacuum Type PCB Lader erheblich verbessert.' — LED Beleuchtungshersteller, Saudi-Arabien
„Die Präzision des Laders und die einfache Integration in unsere bestehende Linie machten ihn zur richtigen Wahl für unsere Anforderungen. Er hat in unserer hochvolumigen Produktionsumgebung zuverlässig funktioniert.“ – Hersteller von Unterhaltungselektronik
| Qualitätszertifizierungen
Die Produkte von I.C.T sind international anerkannt und zertifiziert und erfüllen hohe Standards, darunter:
CE-Zertifizierung
ISO 9001 Qualitätsmanagement
RoHS-Konformität
UL-Zertifizierung
Diese Zertifizierungen garantieren höchste Qualität und geben Ihnen Vertrauen in die Leistung und Sicherheit unserer Geräte.
| Über I.C.T – Ihr zuverlässiger SMT-Partner
I.C.T ist ein führender Hersteller von SMT-Geräten und bietet umfassende Lösungen für die Elektronikfertigung. Unsere Produktpalette umfasst Bestückungsmaschinen, Reflow-Öfen, automatisierte Drucker und PCB-Lader. Mit einem starken Forschungs- und Entwicklungsteam und hochmodernen Produktionsanlagen sind wir bestrebt, zuverlässige und leistungsstarke Geräte herzustellen. Unsere Produkte basieren auf der neuesten Technologie und werden durch einen weltweiten Support unterstützt, um sicherzustellen, dass Ihre Produktionslinie unabhängig vom Standort reibungslos funktioniert.
