I.C.T-510
I.C.T
PCB Laser Marking
| Menge: | |
|---|---|

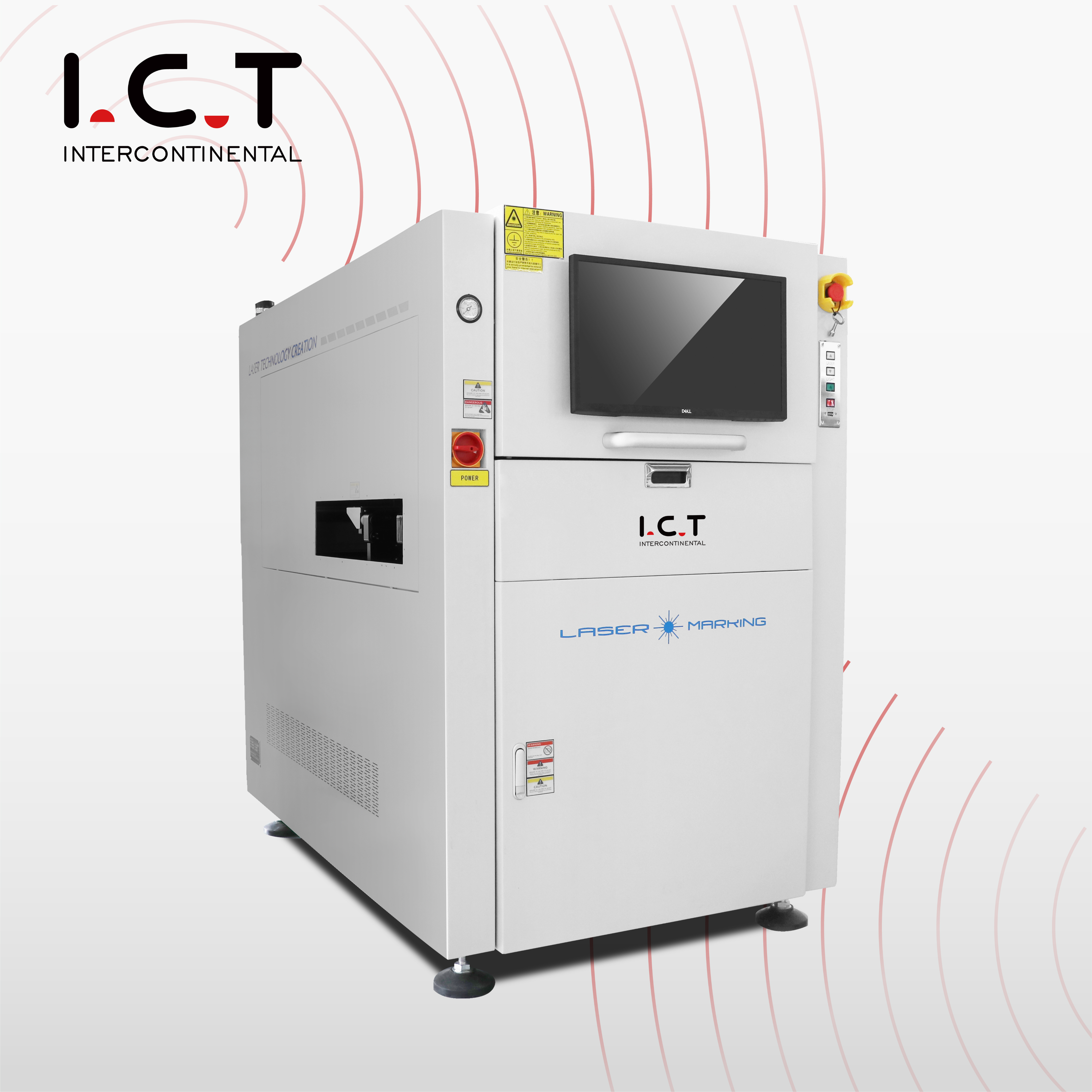

| CO2-Laserbeschriftungsmaschine
Die I.C.T CO2-Laserbeschriftungsmaschine bietet eine stabile, schnelle und präzise Markierung für PCBs. Es unterstützt UV-, Grün-, Faser- und CO2-Lasertypen und ist in der Lage, QR-Codes, Barcodes und Grafiken auf Ober- und Unterseiten PCB zu drucken. Die Software ermöglicht die Auftragseinrichtung, das automatische Lesen von Codes und Alarmbenachrichtigungen für nicht lesbare Markierungen. Durch die MES- und ERP-Integration erfasst die Maschine Produktionsdaten in Echtzeit und gibt sie zurück. Ideal für Elektronikhersteller, die eine zuverlässige, schnelle und rückverfolgbare PCB-Kennzeichnung benötigen.
| Merkmal der Laserbeschriftungsmaschine SMT
Multi-Laser-Fähigkeit
Unterstützt CO2-, Faser-, UV- und grüne Laser. Jeder Laser ist werkseitig mit automatischer Z-Achsen-Anpassung kalibriert. Geeignet für verschiedene PCB Materialien, von FR4 bis hin zu Metall- und Kunststoffoberflächen.

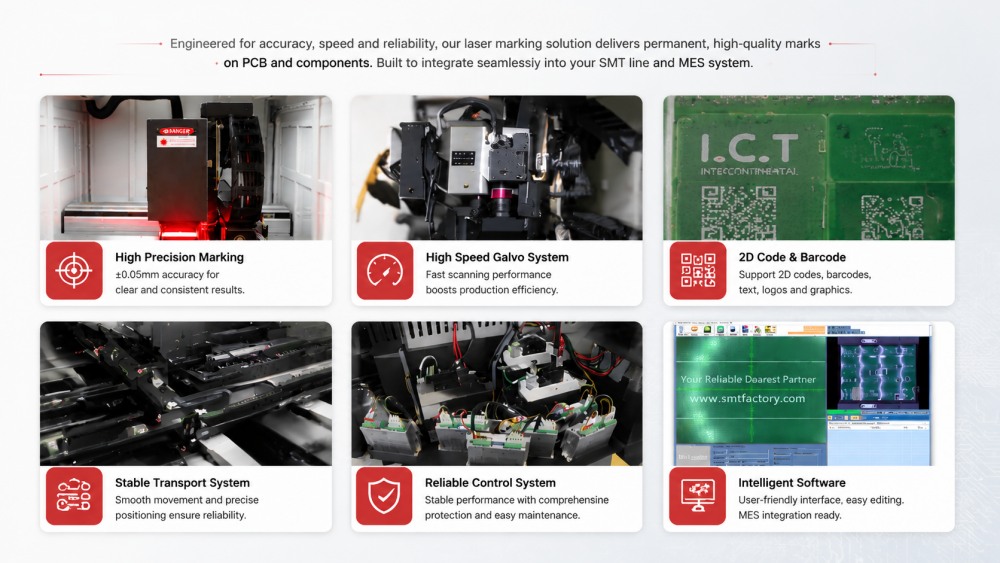

Schnelle und genaue Markierung
Ausgestattet mit einem Hochgeschwindigkeits-Vibrationsspiegel und einem CCD-Positionierungssystem. Die Markierungsgenauigkeit erreicht ±0,05 mm und stellt sicher, dass jeder Code, Text oder Logo genau und lesbar ist.
Integrierte Software und Automatisierung

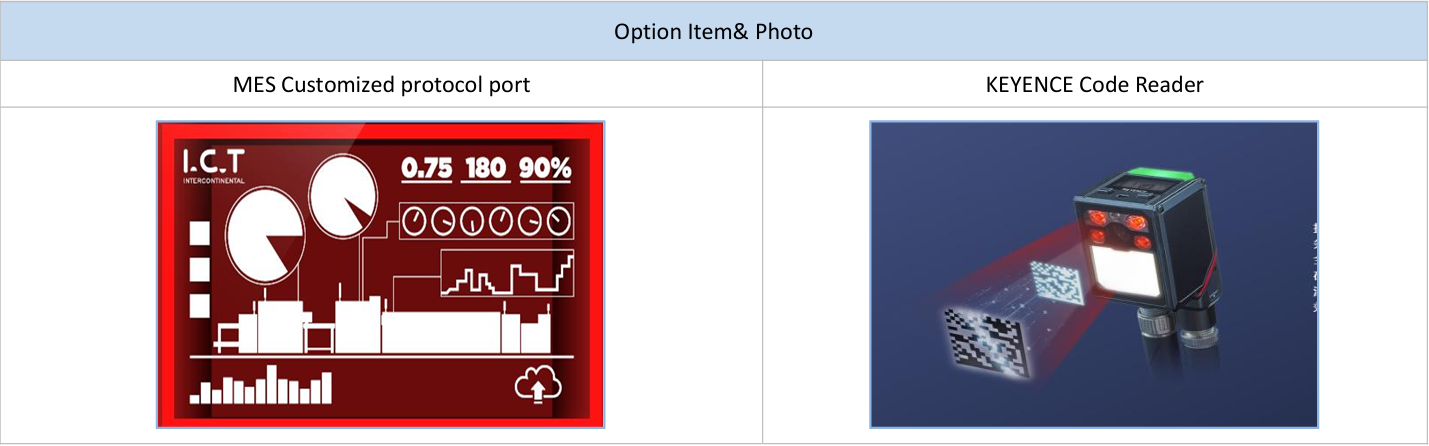

Die Software ermöglicht eine einfache Auftragsbearbeitung, Mehrpunktpositionierung und MES/ERP-Integration. Das automatische Lesen des Codes protokolliert die Ergebnisse und löst bei Markierungsfehlern Alarme aus, wodurch Fehler reduziert und die Rückverfolgbarkeit verbessert werden.
Umweltfreundlicher Betrieb
Keine Verbrauchsmaterialien, wartungsfrei und umweltfreundlich. Anti-Reprinting-Funktionen verhindern doppelte Markierungen. Für eine flexible Produktion werden sowohl Offline- als auch Online-Modi unterstützt.
| SMT Spezifikation der Laserbeschriftungsmaschine
| Artikel | I.C.T-400 | I.C.T-460 | I.C.T-510 | I.C.T-510L |
|---|---|---|---|---|
| PCB Flip-Funktion | Innerhalb von PCB Flipper | Innerhalb von PCB Flipper | N / A | N / A |
| Max PCB Größe | L380×B380mm | L510×B450mm | L510×B400mm | L510×B460mm |
| Markierungsbereich | 280×380mm | 460×450mm | 430×400mm | 510×460mm |
| Dimension | 835×1488×1566mm | 974×1528×1616mm | 1054×1568×1523mm | 1054×1470×1523mm |
| Gewicht | 700 kg | 800 kg | 750 kg | 800 kg |
| PCB Dicke | 0,5–5 mm | 0,5–10 mm | 0,5–5 mm | 0,5–10 mm |
| Markierungsgeschwindigkeit | <7000 mm/s | <7000 mm/s | <6000 mm/s | <6000 mm/s |
| Lasertyp | UV-Laser, grüner Laser, Faserlaser, CO2-Laser | |||
| Laserwellenlänge | UV: 355 nm, Grün: 532 nm, Faser: 1064 nm, CO2: 10600 nm | |||
| Laserleistung | UV: 3 W (5/10 W Option), Grün: 10 W, Faser: 20 W, CO2: 30 W | |||
| Laser-Z-Achsen-Hebevorrichtung | Automatisch | |||
| Präzision beim Markieren | ± 0,05 mm | |||
| PCB Sicherheitshöhe | Oben <25 mm; Unten <20mm | |||
| Anwendbares Produkt | QR-Code, PCB-Tinte, grüne/blaue Tinte, Kupfer, Aluminium usw. | |||
| Positionssystem | CCD+MARK | |||
| Betriebsmodus | Laser-X/Y-Bewegung | |||
| Zeichentyp | TrueType-, JSF-, SHX- und DMF-Schriftarten | |||
| Mindestzeichenhöhe | 0,1–0,4 mm | |||
| SMT-Förderer Geschwindigkeit | 0–4500 mm/min | |||
| Leistung | AC220V, 50/60Hz, insgesamt 3000W | |||
| Luftdruck | 0,5–0,6 MPa | |||
| Standard | Rauchreiniger | |||
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.
| SMT Linienausrüstungsliste
I.C.T liefert schlüsselfertige SMT-, DIP- und Beschichtungslinien, die PCB Be- und Entlader, Siebdruck, Pick-and-Place, SPI/AOI Inspektion, Reflow, Wellenlöten, Beschichtung, Dosierung, Förderbänder und Reinigungsstationen kombinieren. Jede Linie ist für hohe Effizienz, Produktrückverfolgbarkeit und Qualitätskontrolle optimiert. Die MES/ERP-Integration sorgt für eine automatisierte Nachverfolgung von Arbeiten, Chargen und Materialien. Globale Installation, Schulung und Support sorgen für einen reibungslosen Fabrikbetrieb, minimale Ausfallzeiten und eine konsistente Produktion über alle Arbeitsabläufe in der Elektronikfertigung hinweg.
| Kundenerfolgsvideo
I.C.T unterstützte einen großen Elektronikhersteller in Usbekistan. Der Kunde baute eine Anlage zur Herstellung von PCBs, SSDs und Speichermodulen. Von der Einrichtung der Linie bis hin zu Produktionstests leiteten I.C.T-Ingenieure die Integration von SMT, DIP und Beschichtungslinie, einschließlich Markierung, Platzierung, SPI, AOI und Reflow. Der Kunde betonte schnelle Problemlösung, technische Beratung, sichere Verpackung und hohe Zuverlässigkeit. Die integrierte Lösung verbesserte die Rückverfolgbarkeit, die Produktionseffizienz und die Gesamtleistung der Linie und ermöglichte gleichbleibend hochwertige Ergebnisse.
| Professionelle Schulung und Unterstützung
I.C.T bietet umfassenden Support vor Ort, einschließlich Installation, Inbetriebnahme und Bedienerschulung. Ingenieure unterrichten Laserbetrieb, Linienintegration und Wartungsroutinen. Schulungen gewährleisten einen sicheren, effizienten Betrieb und reduzieren Ausfallzeiten. Kunden gewinnen Vertrauen bei der Verwaltung vollständiger SMT-, DIP- und Beschichtungslinien und erhalten sofortigen Zugriff auf globalen Support für Fehlerbehebung und Workflow-Optimierung.
| Kundenlob
Kunden loben die Ingenieure von I.C.T für ihre Professionalität, Reaktionsfähigkeit und klare Anleitung. Die CO2-Lasermarkierungsmaschinen werden für ihre Präzision, Zuverlässigkeit und einfache Integration gelobt. Kunden schätzen sichere Verpackung, schnelle Problemlösung und betriebliche Effizienz. Die Kombination aus zuverlässiger Ausrüstung und reaktionsschnellem Support gewährleistet eine reibungslose Inbetriebnahme und eine qualitativ hochwertige Produktion.
| Unsere Zertifizierung
Die I.C.T CO2-Lasermarkierungsmaschinen verfügen über CE-, RoHS-, ISO9001-Zertifizierungen und mehrere Patente. Compliance garantiert Sicherheit, Zuverlässigkeit und hohe Leistung. Kunden können die Maschine problemlos in SMT-Linien integrieren und so eine präzise, nachvollziehbare und dauerhafte Markierung auf PCBs erzielen.
