| SMT Halbautomatische Schablone Druckermaschine für Linienstart
Die Halblotpasten-Druckmaschine nimmt SMT Produktionslinien in Betrieb. Taiwan-Schienen und Omron-Sensoren halten die Paste auf ±0,05 mm und sorgen so für saubere Pads an den Placern. Zylinder drücken die Paste auf Schienen, so dass vor dem Reflow keine Lücken entstehen. Tischstifte halten 0,2-6-mm-Platinen und werden zur schnellen Übergabe an Bestücker an SMEMA angeschlossen. Das englische Panel läuft halbautomatisch, um sich an den Zeilenrhythmus anzupassen. Mit 200 W und 8-Sekunden-Zyklen unterstützt die halbautomatische Pastendruckmaschine SMT LED oder Sensor-PCB Montagelinien ohne Pastenstaus.
| Besonderheit
Stifte und Blöcke passen sich schnell an SMEMA für Bandverbindungen von Ladern in PCB-Montagelinien an. Taiwan-Schienen und SANYO-Motor stoppen das Rütteln und stellen den Hub auf Placer-Push ein. Die Überwachungsplatine mit Sensoren kommt und schneidet zusätzliche Bewegungen, während die Höhe einfach zum Gürtel passt. Dadurch kann der halbautomatische Schablonendrucker schnell in SMT-Produktionslinien angedockt werden und ein Pastenaufbau vermieden werden, der das Einsetzen der Komponenten verlangsamt.
Zylinder stimmen die Klingenkraft auf Schienen so ab, dass 0,01-mm-Paste gleichmäßig in Öfen zugeführt wird. Spurweite und Geschwindigkeit sind für die Linie UPH auf 0–200 mm/s eingestellt. Der Bildschirm speichert Rezepte, verknüpft den Bandstatus und stoppt, wenn der Eingang niedrig ist. FESTO-Teile und Delta-Antrieb sorgen dafür, dass die SMT halbautomatische Schablonendruckermaschine in PCB-Montagelinien mit wenig Abfall mithalten kann.
| Spezifikation
| Modell | P3 | P6 | P12 | P15 |
| Genauigkeit | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB Größe | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Plattformgröße | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Schablone Größe (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB Dicke | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Schablone Positionierung | Handbuch | Handbuch | Handbuch | Handbuch |
| Zykluszeit | < 10 Sek. | < 10 Sek. | < 12 Sek. | < 12 Sek. |
| Stromverbrauch | 200 W | 200 W | 220 W | 220 W |
| Stromversorgung | 1-PH, 220 VAC 50/60 Hz | 1-PH, 220 VAC 50/60 Hz | 1-PH, 220 VAC 50/60 Hz | 1-PH, 220 VAC 50/60 Hz |
| Luftdruck | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Rakelgeschwindigkeit | 0-200 mm/Sek | 0-1200 mm/Sek | 0-200 mm/Sek | 0-200 mm/Sek |
| Dimension | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Gewicht | 280 kg | 300 kg | 356 kg | 430 kg |
| Rakellänge | 250mm | 250mm | 250mm | 250mm |
| Plattformhöhe | 950 mm | 950 mm | 950 mm | 950 mm |
| Option: Spezielle Größe kann angepasst werden | ||||
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.
| SMT Linienausrüstungsliste
Die hochwertige PCBA-Produktionslinie von I.C.T verfügt über fortschrittliche Ausrüstung für eine effiziente und präzise PCB-Montage. Die vollautomatische SMT-Linie umfasst einen Lader, einen automatischen Drucker für den präzisen Auftrag von Lotpaste, eine Bestückungsmaschine für die präzise Platzierung von Bauteilen, einen Reflow-Ofen für zuverlässiges Löten und ein AOI-System für eine gründliche Fehlerprüfung. Diese hochwertige PCBA-Produktionslinie gewährleistet einen reibungslosen Betrieb, hohe Zuverlässigkeit und eine kostengünstige SMT-Montage und erfüllt vielfältige Branchenanforderungen.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| AOI Maschine | Prüft Lötstellen und Platzierungsfehler. |
| SPI Maschine | Überprüft Höhe und Qualität der Lotpaste. |
Überprüft die Integrität der internen Lötverbindung und erkennt versteckte Mängel. | |
| SMT Reinigungsmaschine | Wird zum Reinigen von PCBs, Schablonen, Vorrichtungen, Düsen usw. verwendet. |
| PCB Schneidemaschine | Schneiden Sie das PCBA in das Endprodukt |
| Rückverfolgbarkeitsausrüstung | Erfasst und verfolgt Produktionsdaten: Laserbeschriftungsmaschine / Etikettendrucker /Tintenstrahldrucker |
| Fallstudie zum Kundenerfolg – Fabrik in Saudi-Arabien LED
Ein saudisches Werk übernahm die komplette SMT-Linie von I.C.T mit der halbautomatischen Schablonendruckermaschine SMT, dem Placer JUKI RS-1R und dem L8-Ofen für LED-Lampen. Unsere Ingenieure reisten ins Ausland nach Riad, befestigten Drucker an Bändern, stimmten den Kleber auf 300-mm-Platinen ab und führten sieben Tage lang Kurse zum Thema Linienbalance und -kontrollen durch. Die PCB-Montagelinie lief in der nächsten Schicht voll, mit dem richtigen Kleister für die Monteure und ohne schlechte Verbindungen. Der Kunde sagte, dass die SMT-Produktionslinie dank eines guten Übersee-Docks, stabiler Kisten und einer guten Schulung schnell in Betrieb genommen werden konnte.
| Globaler Service- und Schulungssupport
I.C.T unterstützt komplette PCB-Montagelinien: kostenlose SMEMA-Auslosung, Test vor der Inbetriebnahme, Bandverbindung vor Ort, 7-10-tägige Linienschulung, Jahresteile, Chat- oder Video-Linienreparatur und Tarifprüfung. Unser 20-köpfiges Team betreut 72 Länder mit 4-Stunden-Ersthilfe und 24/7-Nothilfe. Jede SMT halbautomatische Schablonendruckermaschine führt in unserem 12.000 m² großen ISO9001-Bereich Linientests und -prüfungen durch. Benutzer erhalten reibungslose SMT Produktionslinien, hohe Geschwindigkeit und lange Hilfe.

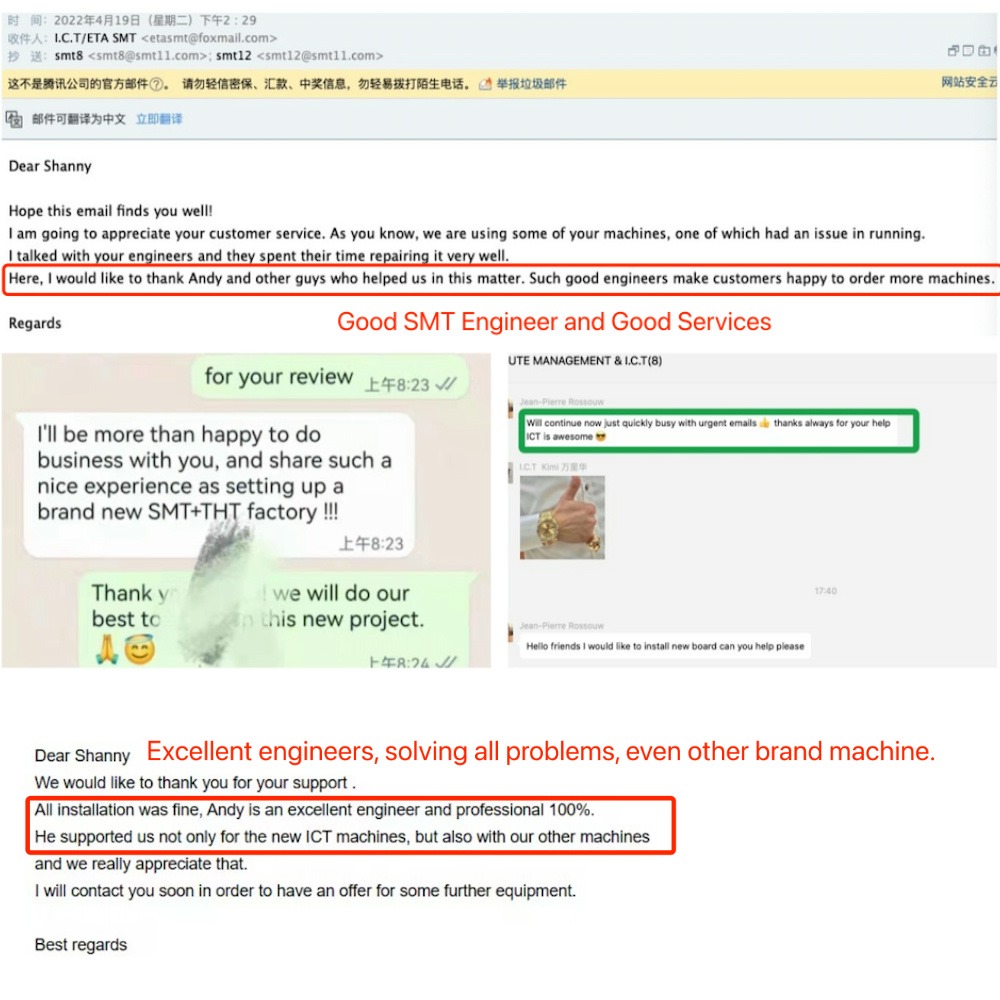

| Kundenrezensionen
Über 1600 SMT-Linien in 72 Ländern wie I.C.T. Sie zeichnen sich durch einfache Gürtelpassung für kleine Stellen, gutes Packen für weite Strecken, Online-Unterricht und schnelles Video für Halten und Prüfen aus. Das Plus beträgt 16 %. Pflanzen fügen mehr hinzu, da Leitungspflegeschnitte nicht löten, niedrige Ausgaben und einfacher Lauf für eine gute Verbindung.
| Zertifizierungen und Standards
Alle SMT halbautomatischen Schablonendrucker erhalten CE, RoHS, ISO9001:2015 und Patente. Bandtest und 100 %-Linie passen in die EU, die USA und die Welt für PCB-Montagelinien. Diese sagen sicheres Einfügen, kein Durcheinander bis zum nächsten, starker Link und grüne Linie – von Anfang an in Ordnung.
| Über das Unternehmen I.C.T und unsere Fabrik
I.C.T verfügt seit 2012 über 12.000 m² in Dongguan mit 89 Mitarbeitern und 20 Hilfskräften. Wir bauen und sehen komplette SMT Produktionslinien in ISO9001. Über 1600 Leitungen in 72 Ländern zu günstigen Preisen, schnelle Lieferung und Bereitstellung. Acht Stellen und ein Teil leisten Dockhilfe in 48 Stunden.
