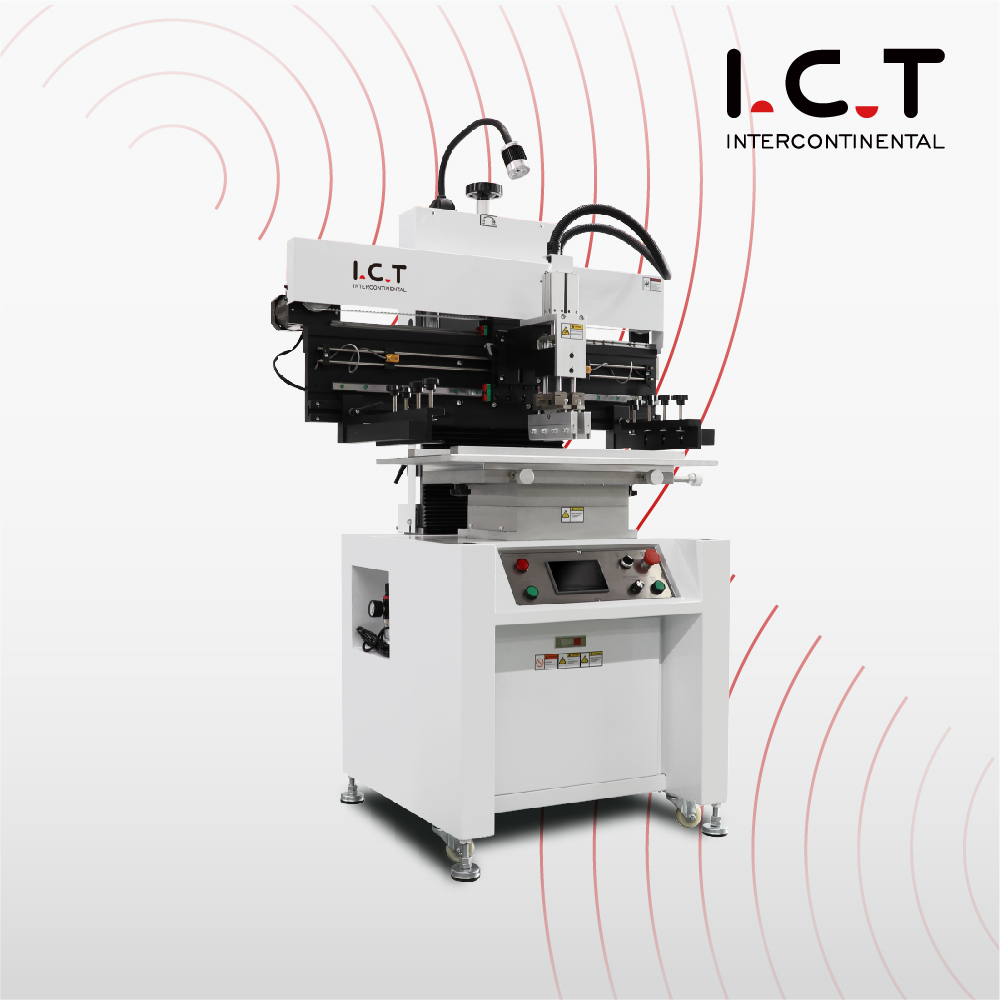

| Halbautomatischer Schablone-Drucker mit hoher Kapazität für erweiterte PCB-Produktion
Die halbautomatische Pastendruckmaschine SMT PCB positioniert den halbautomatischen Schablone-Drucker direkt am Anfang langwieriger SMT-Arbeitsabläufe. Taiwan TBI-Linearführungen in Kombination mit einem SANYO-Schrittmotor sorgen für einen gleichmäßigen, abgestimmten Lauf für einen zuverlässigen Pastenauftrag. Das gefederte Rakeldesign sowie der vollständig einstellbare Rakeldruck und die Rakelgeschwindigkeit (angezeigt durch klare Anzeigen) sorgen für perfekt ebene Ablagerungen. Die modulare Universalplattform mit integrierter Ausrichtungsvorrichtung eignet sich für einseitige oder doppelseitige PCBs mit einer Dicke von 0,2–6 mm. Schablone-Arme ändern schnell ihre Größe von 370 x 470 mm bis hin zu 1750 x 650 mm. Der automatische Druckmodus sorgt für konsistente, hochwertige Ergebnisse. Der niedrige 220-W-Verbrauch und ≤12-Sekunden-Zyklen machen den halbautomatischen SMT Schablone-Drucker perfekt für LED-Beleuchtungsstreifen, Server-Backplanes, 5G-Module und Industriesteuerungen.
| Besonderheit
Anpassbare Stifte und Stützblöcke funktionieren mit jedem Lochmuster auf ein- oder doppelseitigen PCBs. Die Positionierung ist schnell, präzise und vollständig einstellbar. Taiwan-Präzisionsführungsschienen und ein importierter Schrittmotor sorgen für eine absolut stabile Bewegung. Der Rakel lässt sich zum Nachfüllen der Paste oder zum Abwischen einfach von Hand anheben, während intelligente Begrenzungssensoren den Rückhub verkürzen. Dadurch bleiben besonders lange Platinen im halbautomatischen Lotpastendrucker perfekt stabil, sodass sich die Paste vor der Platzierung nie verschiebt.
Direkt verbundener Rakel mit zwei unabhängigen hochpräzisen Zylindern sorgt für exakten, konstanten Druck. Doppelte Gleitschienen sperren den Rakelweg, sodass kein Wackeln auftritt. Der große Touchscreen bietet einfache englische Menüs, Lehrprogramme und sofortiges Umschalten zwischen manuellem, halbautomatischem und vollautomatischem Modus. Im gesamten SMT-Lötpastendrucker werden ausschließlich hochwertige importierte Komponenten (Omron, Leuze, SMC, Delta, Samkoon) verwendet. Der automatische Druck liefert Platte für Platte hervorragende Qualität, praktisch ohne Brücken oder unzureichende Deckung.
| Spezifikation
| Modell | P3 | P6 | P12 | P15 |
| Genauigkeit | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB Größe | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Plattformgröße | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Schablone Größe (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB Dicke | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Schablone Positionierung | Handbuch | Handbuch | Handbuch | Handbuch |
| Zykluszeit | < 10 Sek. | < 10 Sek. | < 12 Sek. | < 12 Sek. |
| Stromverbrauch | 200 W | 200 W | 220 W | 220 W |
| Stromversorgung | 1-PH, 220 VAC 50/60 Hz | 1-PH, 220 VAC 50/60 Hz | 1-PH, 220 VAC 50/60 Hz | 1-PH, 220 VAC 50/60 Hz |
| Luftdruck | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Rakelgeschwindigkeit | 0-200 mm/Sek | 0-1200 mm/Sek | 0-200 mm/Sek | 0-200 mm/Sek |
| Dimension | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Gewicht | 280 kg | 300 kg | 356 kg | 430 kg |
| Rakellänge | 250mm | 250mm | 250mm | 250mm |
| Plattformhöhe | 950 mm | 950 mm | 950 mm | 950 mm |
| Option: Spezielle Größe kann angepasst werden | ||||
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.
| SMT Linienausrüstungsliste
Die hochwertige PCBA-Produktionslinie von I.C.T verfügt über fortschrittliche Ausrüstung für eine effiziente und präzise PCB-Montage. Die vollautomatische SMT-Linie umfasst einen Lader, einen automatischen Drucker für den präzisen Auftrag von Lotpaste, eine Bestückungsmaschine für die präzise Platzierung von Bauteilen, einen Reflow-Ofen für zuverlässiges Löten und ein AOI-System für eine gründliche Fehlerprüfung. Diese hochwertige PCBA-Produktionslinie gewährleistet einen reibungslosen Betrieb, hohe Zuverlässigkeit und eine kostengünstige SMT-Montage und erfüllt vielfältige Branchenanforderungen.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| AOI Maschine | Prüft Lötstellen und Platzierungsfehler. |
| SPI Maschine | Überprüft Höhe und Qualität der Lotpaste. |
Überprüft die Integrität der internen Lötverbindung und erkennt versteckte Mängel. | |
| SMT Reinigungsmaschine | Wird zum Reinigen von PCBs, Schablonen, Vorrichtungen, Düsen usw. verwendet. |
| PCB Schneidemaschine | Schneiden Sie das PCBA in das Endprodukt |
| Rückverfolgbarkeitsausrüstung | Zeichnet und verfolgt Produktionsdaten: Laserbeschriftungsmaschine /Etikettenmontagegerät/Tintenstrahldrucker |
| Fallstudie zum Kundenerfolg – Fabrik in Saudi-Arabien LED
Ein großer saudischer LED-Beleuchtungskonzern bestellte bei I.C.T eine komplette 1200-mm-SMT-Linie, die auf dem halbautomatischen Schablone-Drucker, mehreren JUKI-Hochgeschwindigkeitsplatzierern und einem L12-Reflow-Ofen für die Produktion langer LED-Röhren basiert. Unsere Ingenieure flogen direkt nach Riad, installierten breite SMEMA-Förderer, stimmten die Pasteneinstellungen für Langbretter fein ab und führten sieben intensive Schulungstage zu Langbretttechniken und täglicher Wartung durch. Die gesamte Linie erreichte innerhalb der ersten vollen Schicht ihre Nennkapazität und lieferte vom ersten Tag an einwandfreie Paste bis zur Platzierung ohne Lötfehler. Der Kunde lobte die sofortige weltweite Reaktion, die verstärkten Exportkisten und das ausführliche Coaching, die seine neue Anlage über Nacht in ein Profitcenter verwandelten.
| Globaler Service- und Schulungssupport
I.C.T bietet durchgängige Unterstützung bei langen SMT-Linien: kostenlose, breite SMEMA-Layoutzeichnungen, 48-Stunden-Burn-In-Video vor dem Versand, Integration von Förderbändern vor Ort, 7–10-tägige praktische Bedienerakademie, einjähriges Ersatzteilpaket, unbegrenzte Ferndiagnose per Telefon oder Live-Video und geplante Leistungsüberprüfungen. Unsere 20 erfahrenen Techniker decken 72 Länder ab und bieten eine Erstreaktion innerhalb von 4 Stunden sowie echten Notfallsupport rund um die Uhr. Jeder halbautomatische Schablone-Drucker durchläuft in unserem 12.000 m² großen ISO9001-zertifizierten Werk eine erweiterte Vollliniensimulation und strenge Inspektionen. Kunden erhalten zuverlässige SMT Druckerleitungen, einen schnellen ROI und echte Partner auf lange Sicht.
| Kundenrezensionen
Über 1600 Langformat-SMT-Druckerlinien in 72 Ländern werden mit I.C.T-Geräten betrieben. Kunden heben maßgeschneiderte Breitbandkonstruktionen für weitläufige Fabriken hervor, dreifach verstärkte Kisten, die See- und Wüstenfahrten überstehen, einwöchige Kurse, die Neulinge zu Langbrett-Experten machen, einstündige Fernreparaturen, die ganztägige Unterbrechungen verhindern, und regelmäßige Audits, die den Ausstoß um weitere 19–22 % steigern. Fabriken bestellen immer wieder komplette neue Produktionslinien, denn umfassender Support bedeutet nahezu keine Nacharbeit, enorme Kosteneinsparungen und unzerstörbares Vertrauen.
| Zertifizierungen und Standards
Jeder halbautomatische Schablone-Drucker wird mit CE, RoHS, ISO9001:2015 und zahlreichen Patenten geliefert. Vollständige Wide-Board-Kompatibilitätstests und 100 % Funktionsüberprüfung erfüllen europäische, amerikanische und internationale Standards für SMT-Produktionslinien. Diese Zertifizierungen garantieren ein sicheres Pastenhandling, vibrationsfreies Breitandocken, eine längere Lebensdauer der Komponenten und einen umweltfreundlichen Betrieb – absolute Sicherheit vom ersten langen Board an.
| Über das Unternehmen I.C.T und unsere Fabrik
I.C.T wurde 2012 gegründet und hat sich zu einem vertrauenswürdigen Komplettlösungspartner entwickelt, der mehr als 1600 Kunden in 72 Ländern betreut. Unsere 12.000 m² große, hochmoderne Fabrik in Dongguan beschäftigt 89 leidenschaftliche Mitarbeiter und 20 leitende Ingenieure, die jede Maschine gemäß ISO9001-Standards entwerfen, herstellen und streng testen. Mit 8 Auslandsbüros und lokalen Lagern weltweit garantieren wir Ersatzteile und Vor-Ort-Technikunterstützung innerhalb von 48 Stunden überall auf der Welt. Wir leben von Integrität, Einfachheit, Offenheit, Koordination und Austausch – wir liefern ehrliche Preise, blitzschnelle Reaktionen, lebenslange kostenlose Software-Upgrades und echte Partnerschaft, die jedem Kunden hilft, nachhaltiges Wachstum zu erzielen.
