I.C.T-SS330 / SS430 / SS540 / SS550
I.C.T
| Menge: | |
|---|---|
| Übersicht über die Selektivlötwellenmaschine
Die in China gebaute und getestete I.C.T-Selektivlötmaschine ist die ultimative Selektivwellenlötmaschine für PCBA-Linien mit hohem Mix und hohem Volumen. Die Platine bleibt vollkommen stationär, während die leichte Plattform aus Aluminiumguss – angetrieben durch Panasonic-Servos und Präzisionslinearschienen – Flussmittel- und Lötköpfe mit flüsterleiser Geschwindigkeit und Genauigkeit im Submillimeterbereich bewegt. Die Inline-Stickstofferwärmung gewährleistet spiegelglänzende Verbindungen und nahezu keine Schlacke. Jeder Parameter wird in einer benutzerfreundlichen Windows-Oberfläche gesteuert und gespeichert, um eine 100-prozentige Wiederholbarkeit zu gewährleisten. Automatische Wellenkalibrierung, Echtzeit-CCD-Überwachung, deutsches Strahlventil und Titan-Löttiegel liefern Schicht für Schicht konsistente, hochwertige Ergebnisse auf dieser leistungsstarken selektiven Wellenlötmaschine.
| Liste der DIP-Leitungsausrüstung
Ein deutsches Hochfrequenz-Strahlventil schießt winzige, gleichmäßige Flussmittelpunkte mit Feststoffanteilen unter 10 %. Der Behälter mit konstantem Druck und der Präzisionsdurchflussmesser sorgen dafür, dass der Durchfluss unabhängig vom Tankfüllstand konstant bleibt. Die Düse fährt auf einer XY-Plattform mit einer Wiederholgenauigkeit von 0,02 mm. Rückstände fallen zur sofortigen Reinigung in eine herausziehbare Schale. Die gesamte Pneumatik besteht aus erstklassigem japanischem SMC, mit Manometern direkt an der Vorderseite für schnelle visuelle Kontrollen. Eine automatische Pumpe fördert das Flussmittel ohne Unterbrechung. Dieses System garantiert eine saubere, wiederholbare Abdeckung bei jedem Zyklus auf der Selektivlötmaschine.
Vollständig einstellbarer unterer IR ist Standard; Oben IR oder Heißluftkonvektion ist optional. Das offene Rahmendesign verteilt die Wärme gleichmäßig, während die dicke Isolierung felsenfeste Temperaturen aufrechterhält. Hochwertige Heizelemente und Motoren von Weltmarktführern laufen jahrelang wartungsfrei. Alles ist Plug-and-Play – für die Wartung sind keine Werkzeuge erforderlich. Die Platinen werden perfekt aktiviert und spannungsfrei hinterlassen und sind bereit für makellose Verbindungen auf der selektiven Wellenlötmaschine.
Eine deutsche elektromagnetische Pumpe liefert einen ultrastabilen Wellenpeak. Stellen Sie Temperatur, N2-Fluss, Wellenhöhe und automatische Kalibrierung direkt in der Software ein. Der Titantopf mit externer Gusseisenheizung erwärmt sich schnell und läuft nicht aus. Inline-Stickstoff erzeugt glänzende Fugen und praktisch keine Schlacke. Echtzeit-CCD zeichnet 900 Stunden rückverfolgbares Video auf. Versiegelte Hochgeschwindigkeits-XYZ-Achsen, Laserwellenerkennung und automatische Düsenreinigung sorgen dafür, dass die Selektivlötmaschine rund um die Uhr ohne Ausfallzeiten läuft.
Hochleistungsprofilschienen und eine dreiteilige Rollenbahn bewegen die Bretter sanft und sanft. Seitliche und obere Klemmen blockieren den PCBA bei jedem Schritt. Verdickte Schienen tragen problemlos Lasten von 20 kg. Präzisionsantriebsmodule positionieren die Platinen perfekt vom Flussmittel bis zum Lot. Das gesamte Transportsystem ist für die Nonstop-Produktion auf der Selektivwellenlötmaschine ausgelegt.
CE-zertifizierte SPS und Hochgeschwindigkeitsbus-Architektur erfüllen Industrie 4.0-Standards. Cat-6-Verkabelung und erstklassige Elektronik sorgen für blitzschnelle Reaktion und absolute Zuverlässigkeit. Geführte Programmierung, automatische Düsenerkennung, bildbasierte Bearbeitungen, Live-Ansicht mit einem Klick und mehrsprachige Unterstützung machen die Einrichtung mühelos. Durch die vollständige Rückverfolgbarkeit der Parameter bleibt die Qualität auf jeder Selektivlötmaschine erhalten.
Schritt-für-Schritt-geführte Programmierung, automatische Düsenerkennung, intelligente Bildkorrektur, Echtzeit-Dashboards und Live-CCD-Umschaltung per Knopfdruck machen die Bedienung zum Kinderspiel. Unterstützt Chinesisch, Englisch, Japanisch, Russisch und mehr. Integriertes MES, WLAN, Fernzugriff, Sprachalarme und anpassbare Lichter sorgen dafür, dass der Bediener die volle Kontrolle über die Selektivwellenlötmaschine behält.
| Spezifikation
| Online-Selektive Wellenlötmaschine | ||||
| Modell | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Online-Modular | Sprühen + Vorwärmen und Löten | Sprühen + Vorwärmen + Löten | Sprühen + Vorwärmen + Löten + Löten | Sprühen + Vorwärmen + Löten + Löten + Löten |
| Lötsystem | ||||
| Düsenmenge | 1 | 1 | 2 | 3 |
| Menge des Löttopfs | 1 Satz | 1 Satz | 2 Satz | 3 Satz |
| Doppeltopf (Option) | N / A | Option | Option | Option |
| Löttopfleistung | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flusssystem | ||||
| Flux -Lagertank | 1L | 1L | 2L | 2L |
| Flussunterstützung | Flussalarm, automatisch | |||
| Sprühdüse | Deutschland Strahlventil (Punkt- und Linienspritzen) 1 Satz | |||
| Sprühdüsengröße | 130 um (180 um, 210 um Option) | |||
| Sprühgeschwindigkeit | 0 ~ 20 mm/s | |||
| Geschwindigkeit der Sprühdüsenbewegung | 0 ~ 400 mm/s | |||
| Vorheizsystem | ||||
| Vorheizmodus | Heiße Luft und Ir | Heiße Luft und Ir | Heiße Luft und Ir | Heiße Luft und Ir |
| Vorheizbereich | L500*B500mm | L500*B500mm | L500*B500mm | L500*B500mm |
| Vorwärmzone | Obere Heißluft: 2, untere IR: 1 | |||
| Untere Vorheizleistung | Max. 12 kW | |||
| Top-Vorheizleistung | Max. 6 kW | |||
| Aufwärmzeit | Ca. 15 Min. (Einstellung 150 ℃) | |||
| Steuermodus | PC+SPS | |||
| Transportsystem | ||||
| PCB Größe (mit Halterung) | 120*60~500*500mm | |||
| PCB Ersatz | Online | |||
| PCB Top-Abstand | 120mm | |||
| Transporthöhe | 900 ± 20 mm | |||
| Transportbreite | 60 ~ 500 mm | |||
| Abmessung: mm | L1850*B1850*H1480 | L2560*B1750*H1480 | L2560*B1950*H1480 | L2600*B1950*H1480 |
| Gewicht | Ungefähr: 800 kg | Ungefähr: 1200 kg | Ungefähr: 1300 kg | Ungefähr: 1500 kg |
| Liste der DIP-Leitungsausrüstung
Unsere DIP-Produktionslinie bietet fortschrittliche Werkzeuge für eine effiziente und präzise Montage. Die vollautomatische DIP-Linie umfasst eine DIP-Einfügelinie für die genaue Platzierung der Komponenten, einen Wellenlader für einen reibungslosen PCB-Einlauf, einen Wellenentlader für den sicheren Ausgang und eine Montagebandlinie für Endkontrollen. Diese hochwertige PCB-DIP-Produktionslinie gewährleistet einen stabilen Betrieb, zuverlässiges THT-Einsetzen und eine kostengünstige Montage und erfüllt die unterschiedlichen Branchenanforderungen. Mit modularem Design und globaler Unterstützung von I.C.T steigert es die Produktivität bei Durchgangsbohrungsaufgaben.
| Produktname | Zweck in der DIP-Leitung |
|---|---|
Platziert Komponenten automatisch und präzise auf PCBs für die DIP-Produktionslinie. | |
Schmilzt Lot, um während des THT-Einsteckvorgangs feste Verbindungen auf PCBs zu bilden. | |
Trägt das Lot selektiv auf bestimmte Bereiche auf, um eine präzise THT-Montage zu ermöglichen | |
| Inline nach der Welle AOI | Prüft Lötverbindungen und Platzierungsfehler an DIP-Bauteilen PCB. |
| Kundenerfolgsvideo

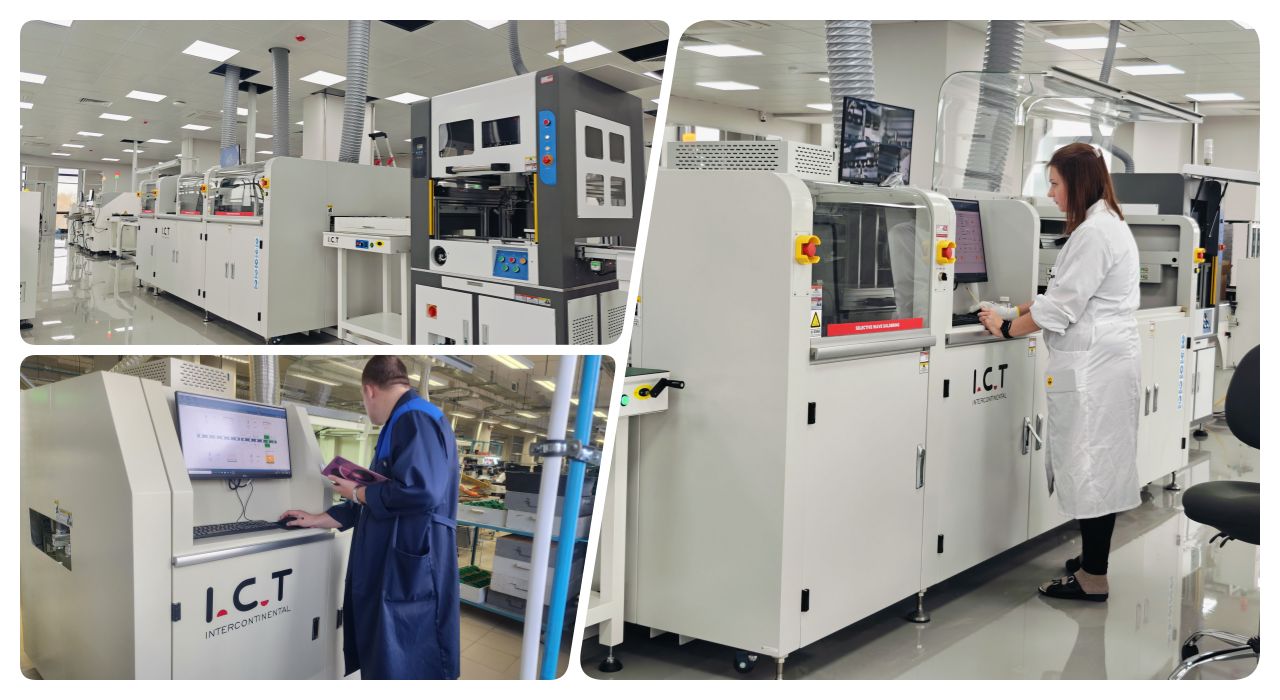

Ein vietnamesischer Kunde, der eine weltbekannte Kameramarke liefert, besuchte unser Werk, um seine neue Selektivlötmaschine abzunehmen. Unsere Ingenieure führten vollständige Live-Demos auf ihren echten Platinen durch, schulten das Team in Programmierung, Wellenkalibrierung und täglicher Wartung und ließen sie die Entstehung perfekter Verbindungen in Echtzeit auf dem CCD-Monitor beobachten. Der praktische Besuch gab ihnen volles Vertrauen in einen schnellen und reibungslosen Start zu Hause und bewies die echte globale Unterstützung von I.C.T.
| Professioneller Service und Schulung
Von der schlüsselfertigen Installation und Inbetriebnahme bis hin zur lebenslangen Wartung und Upgrades – I.C.T ist überall auf der Welt für Sie da. Zwanzig engagierte Ingenieure kümmern sich um die Linienplanung, Prozessoptimierung und ausführliche Schulungen – vor Ort oder aus der Ferne. Ersatzteilzentren auf mehreren Kontinenten und eine 24-Stunden-Reaktion sorgen dafür, dass Ihre Selektivwellenlötmaschine Jahr für Jahr mit höchster Effizienz läuft.
| Kundenlob
Kunden lieben unsere geduldigen, fachkundigen Ingenieure, die während der Werksabnahme und der Inbetriebnahme vor Ort gründlich geschult werden. Sie schwärmen von der punktgenauen Flussgenauigkeit der Selektivlötmaschine, der absolut stabilen Welle und den einfachen Steuerungen, die Defekte reduzieren und den Durchsatz steigern. Die sichere Verpackung kommt jedes Mal unbeschädigt an, und unsere blitzschnelle Reaktion – die Probleme oft noch am selben Tag aus der Ferne behebt – macht I.C.T zu dem Partner, dem sie voll und ganz vertrauen.
| Branchenzertifizierungen
Jede I.C.T-Selektivlötmaschine trägt CE für Sicherheit, RoHS für Umweltkonformität, ISO9001 für Qualitätsmanagement und zahlreiche Patente auf Strahlventile, Pumpen und Lasererkennungssysteme. Diese weltweit anerkannten Zeichen beweisen, dass Ihre Selektivwellenlötmaschine die höchsten Standards für Leistung, Sicherheit und Innovation erfüllt.
| Über I.C.T Unternehmen und Fabrik
Seit 2012 sind wir mit vollständig eigener Forschung und Entwicklung und einer 12.000 m² großen, hochmodernen Fabrik schnell gewachsen. 89 Teammitglieder – darunter 20 Ingenieure – und acht Niederlassungen betreuen über 1.600 Kunden in 72 Ländern. Strenge Inspektionen und umfassende Qualitätssysteme stützen jede Selektivlötmaschine, während echte schlüsselfertige Lösungen – Planung, Ausrüstung, Schulung, Optimierung – Elektronikherstellern auf der ganzen Welt mit der Selektivwellenlötmaschine zum Erfolg verhelfen.
