RX-7R
JUKI
| Menge: | |
|---|---|
| SMT Chip-Pick-and-Place-Maschine

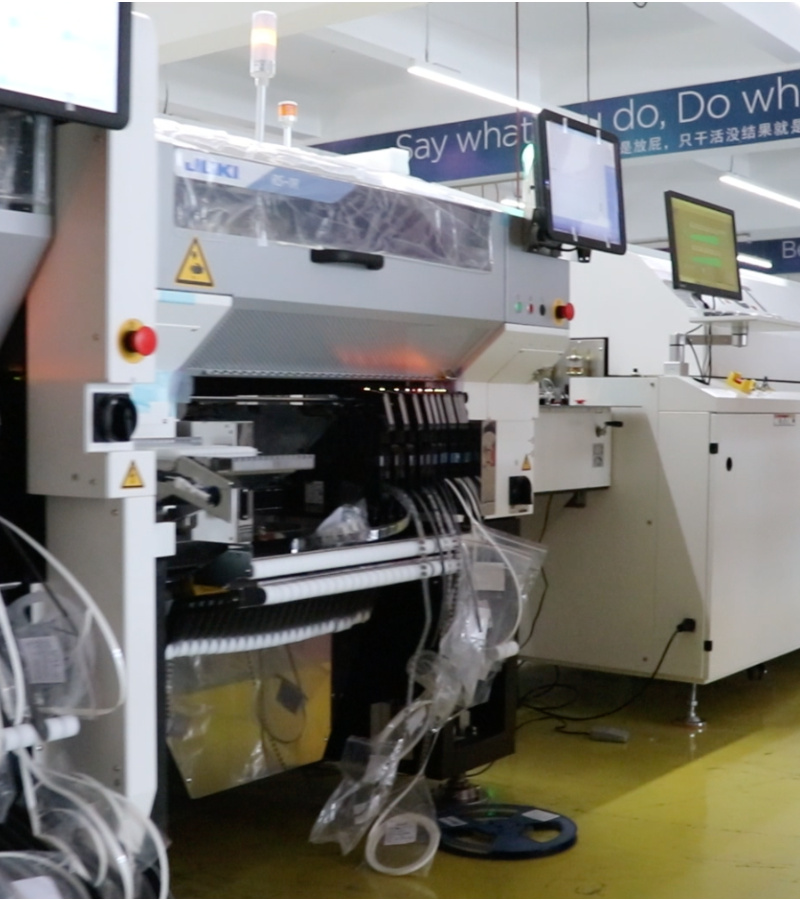

Im stillen Trubel moderner Fabriken steht die 6-Kopf-SMT-Maschine von Juki als raffiniertes Werkzeug für den Leiterplattenbau. Es platziert oberflächenmontierte Teile mit eleganter Geschwindigkeit und präziser Sorgfalt. Das Design ermöglicht es, Module je nach Bedarf zusammenzufügen oder zu trennen. Vision-Systeme beobachten jede Bewegung genau. Die Softwareabläufe sind für Bediener einfach und klar. Seine schlanke Form passt problemlos in geschäftige Schlangen. I.C.T begleitet jeden Schritt, vom ersten Layout bis zum kontinuierlichen Betrieb, und sorgt für eine hohe Leistung für Produkte, die das tägliche Leben berühren, von der Beleuchtung bis zur Leistungssteuerung.
| Merkmale des JUKI Pick-and-Place-Maschinenmodells
Merkmale der RS-1R / RS-1XL-Serie
Diese Modelle bieten elegante Flexibilität für abwechslungsreiche Arbeiten. Der RS-1XL verarbeitet breite Platten bis zu 650 x 560 mm, perfekt für größere Platten. Der RS-1R schafft bis zu 650 x 370 mm mit 47.000 CPH und einer Genauigkeit von ±35 µm. Der Takumi-Kopf passt sich problemlos verschiedenen Formen an. Feeder bieten 112 Positionen für schnelle Schalter. Vision erkennt Probleme frühzeitig. Sanfte Kraft schützt empfindliche Oberflächen. Sie fügen sich in Reihen ein und sorgen so dafür, dass kundenspezifische und große Aufträge mit leiser Effizienz auch über lange Stunden hinweg erledigt werden können.
Funktionen der RX-7R / RX-8-Serie
Die reine Geschwindigkeit definiert dieses Paar in kompakter Form. Der RX-8 erreicht durch den P20-Kopf 100.000 CPH, während der RX-7R 75.000 erreicht. Beide sind nur 998 mm breit und führen bei der Leistung pro Platz. Sie platzieren 03015 Chips mit ruhiger Hand. Köpfe koordinieren im Parallelrhythmus. Verbesserte Beleuchtung schärft die Kameraansichten. Schonende Platzierung schützt kleine Teile. Datenanteile zwischen Einheiten auf Lager und Marken. Geeignet für dichte Kleinkomponentenläufe in Geräten, die das moderne Leben antreiben.
| Spezifikation
| Parameter | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Platzierungsgeschwindigkeit (optimale CPH) | 47.000 | 42.000 | 75.000 | 100.000 |
| Maximale Plattengröße (mm) | 650 × 370 (einzeln/doppelt) | 650 × 560 | 510 × 450 (einspurig) | 510 × 450 (ca.) |
| Mindestplattengröße (mm) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| Komponentenhöhe (max. mm) | 25 | 25 | 3-10,5 (kopfabhängig) | 3 |
| Kleinste Komponente | 0201 (metrisch) | 0201 (metrisch) | 03015 (metrisch) | 0201 (ca. 0,4×0,2mm) |
| Größte Komponente (mm) | 74 Quadrat / 150×50 | 74 Quadrat / 150×50 | 25 Quadratmeter | 5 Quadrat |
| Feeder-Eingänge (max.) | 112 | 112 | 76 | 56 (ca.) |
| Platzierungsgenauigkeit | ±35µm (Cpk ≥1) | ±35µm (Cpk ≥1) | ±40 µm (ca.) | Hohe Präzision (Vision) |
| Maschinenbreite (mm) | 1.500 (ca.) | 2.109 | 998 | 998 |
| Kopftyp | Takumi Inline-Kopf | Takumi Inline-Kopf | Paralleldrehköpfe (P16S) | P20 Drehkopf |
| SMT Linienausrüstungsliste
I.C.T SMT Linien von anhaltender Stärke und Fluss. SMT Loader zieht Boards sauber ein. Der Lotpastendrucker verteilt die Paste in gleichmäßigen Schichten. Die 6-Kopf-SMT-Maschine positioniert jeden Chip sorgfältig. Reflow-Zonen binden das Lot fest und zuverlässig. AOI untersucht jedes Detail genau. SMT-Förderers verbinden sich ohne Unterbrechung. Puffers behalten einen sanften Rhythmus bei. Der Ertrag steigt stetig, die Kosten bleiben niedrig. In der Kette gerät nichts ins Wanken. Diese Anlagen dienen der anspruchsvollen Automobil- und Platinenproduktion. Fertige Stücke entstehen fertig und stark. Wir unterstützen den gesamten Weg.
| Kundenerfolgsvideo
Das Video zeigt eine Fabrik, die leise Autonetzteile herstellt. Die Bretter werden gereinigt und vorbereitet vom Vakuumlader transportiert. Die Paste lässt sich glatt auftragen. Der Chip-Bestückungsautomat SMT besetzt Positionen schnell und sicher. Reflow erhitzt Verbindungen fest. AOI sucht nach Perfektion. SMT-Förderers Führung stabil, Abkühlung folgt der Ruhe. DIP-Wellenlöten von Durchgangslochteilen sauber. Flipper passen die Bretter einfach an. I.C.T bestätigt, dass die Funktion wahr ist. Der Eigentümer stellt nahtlose Verbindungen, seltene Pausen und gleichbleibende Qualität fest. Klare Bilder zeichnen die Reise von Ende zu Ende nach und erfüllen strenge Standards ohne Anstrengung.
| Service- und Schulungsunterstützung
I.C.T kommt servierbereit an. Ingenieure stellen die 6-Kopf-SMT-Maschine auf und testen sie gründlich. Das Training findet geduldig und praxisnah am Boden statt. Bediener beherrschen Programmierung, Wartung und Lösungen. Fernzugriff bringt schnelle Hilfe. Geplante Pflege bewahrt den Spitzenzustand über Jahre hinweg. Wir prüfen Linien und bieten verfeinerte Wege. Updates integrieren sich reibungslos. Weltweite Zentren leisten zeitnahe und zeitnahe Hilfe. Die Produktion läuft mit minimalen Unterbrechungen gut weiter. Eine Partnerschaft entsteht früh und bleibt bestehen.
| Kundenfeedback
Benutzer teilen nachdenkliche Worte. Sie loben Ingenieure für ihr fundiertes Wissen und ihre schnelle Lösung. Die 6-köpfige SMT-Maschine zeichnet sich durch zuverlässige Geschwindigkeit und seltene Fehler aus. Die Verpackung erweist sich als sorgfältig, die Ankunft ist sicher. Auf Anfragen erhalten wir oft noch am selben Tag klare Antworten. Die Hilfe erstreckt sich über Entfernungen und fühlt sich dennoch präsent an. Der Betrieb dauert länger. Die Ergebnisse verbessern sich stetig. Kunden legen Wert auf die Kombination von Ausrüstung und Team.
| Zertifizierungen und Standards
Jede 6-Kopf-SMT-Maschine trägt aussagekräftige Standards. CE bestätigt die europäische Sicherheitskonformität. RoHS schließt Schadstoffe aus. ISO9001 gewährleistet eine konsistente Qualitätskontrolle. Patente sichern innovative Köpfe und Visionen. Diese Referenzen bestätigen die Sicherheit der Arbeitnehmer, die Schonung der Umwelt und die Langlebigkeit bei intensiver Nutzung. Käufer gehen mit ruhiger Sicherheit vor. Internationale Anforderungen erfüllen voll und ganz.
| Über I.C.T Unternehmen und Fabrik
I.C.T unterhält aktive Forschungsgruppen, die Konzepte in praktische Maschinen umwandeln. Umfangreiche Anlagen produzieren unter sorgfältiger Aufsicht in jeder Phase. Teams wachsen mit dem Fortschritt. Es gibt immer mehr Büros in allen Regionen. Mehr als 1600 Kunden in 72 Ländern vertrauen auf unsere Systeme. Fortschritt ist das Ergebnis engagierter Anstrengungen und greifbarer Ergebnisse. Strenge Qualität bestimmt alle Phasen. Die 6-Kopf-SMT-Maschine fährt für den anspruchsvollen Einsatz vorbereitet ab. Wir bleiben weiterhin vertrauenswürdige Verbündete in der globalen Elektronikmontage.
