| I.C.T V-Cut PCB Schneidemaschine
Die I.C.T V Cut PCB-Schneidemaschine ist für das hochpräzise PCB-Nutzentrennen konzipiert und bietet eine zuverlässige Lösung für die V-Nut-Trennung. Mit einstellbarer Schnittgeschwindigkeit und Klingenhöhe ist diese Maschine ideal für die Bearbeitung verschiedener PCB-Typen, einschließlich solcher mit komplexen oder empfindlichen Bauteilen. Das innovative Design gewährleistet eine minimale Beschädigung empfindlicher Teile und eignet sich daher für Anwendungen, die eine hohe Genauigkeit erfordern, beispielsweise mit Kreismessern für V-Schnitt PCB. Die Vielseitigkeit, Zuverlässigkeit und Effizienz der Maschine machen sie zu einer wichtigen Ergänzung jeder Produktionslinie.
LED-Separator mit mehreren Klingen: Bietet eine hochpräzise Trennung mithilfe mehrerer Klingen, um die Belastung des PCB zu minimieren.
Guillotine-V-Schnittmaschine: Verfügt über einen Schnellschneidemechanismus, der saubere, schnelle V-Schlitzschnitte ohne Beschädigung von Bauteilen gewährleistet.
Move-Blade (Sliding) V-Cut-Maschine: Ermöglicht Feineinstellungen der Klingenhöhe, um unterschiedliche PCB-Stärken und V-Schlitztiefen zu berücksichtigen.
| Besonderheit

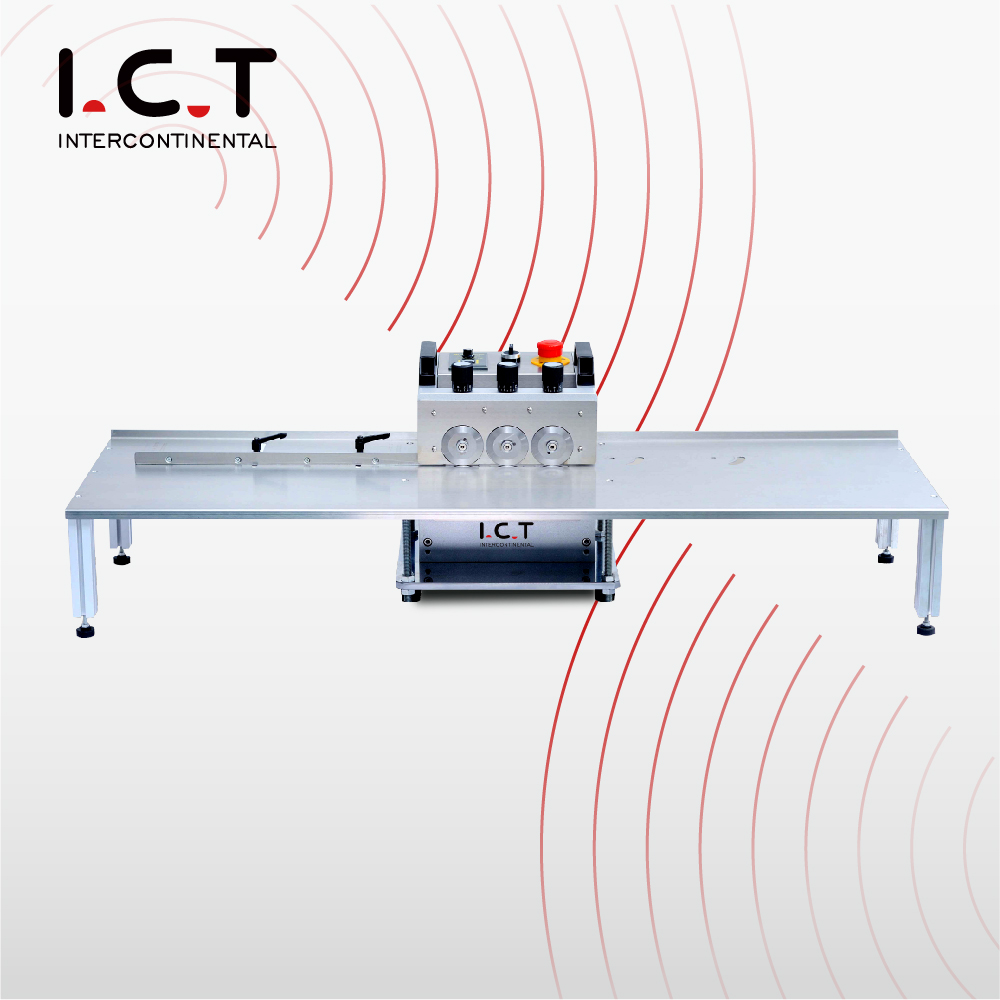

Multi-Blades LED Separator
Der Multi-Blades LED Separator verwendet eine Reihe von sechs kreisförmigen Klingen, um PCBs effizient zu schneiden. Jede Klingengruppe arbeitet schrittweise, um die Belastung der Platine zu minimieren, was besonders wichtig bei Materialien wie Aluminium ist. Diese Funktion verringert das Risiko einer Verformung und sorgt für einen sauberen, präzisen Schnitt. Die Klingen sind auf hohe Genauigkeit kalibriert und ermöglichen so eine konstante Leistung über einen langen Zeitraum. Diese Maschine eignet sich perfekt für die hochwertige PCB-Nutzentrennung in Branchen wie der LED- und Elektronikfertigung, in denen Präzision für den Erfolg des Produkts von entscheidender Bedeutung ist.
Guillotine-V-Cut-Maschine
Die V-Cut-Maschine vom Guillotine-Typ verwendet eine Klinge im Guillotine-Stil, die einen gleichmäßigen Druck über den PCB ausübt und so eine effiziente Methode zur V-Schlitztrennung bietet. Dieser Schneidprozess reduziert innere Spannungen und verhindert Schäden an empfindlichen Bauteilen und Lötstellen. Die Maschine eignet sich hervorragend für Massenproduktionsumgebungen, in denen ein Hochgeschwindigkeitsbetrieb erforderlich ist. Es kann PCBs mit einer Dicke von 0,3 mm bis 5 mm aufnehmen und ist in der Lage, Komponenten mit einer Höhe von bis zu 60 mm zu handhaben. Die Einfachheit und Geschwindigkeit der Maschine machen sie ideal für Branchen, in denen schnelles und präzises Schneiden unerlässlich ist.
V-Cut-Maschine mit beweglicher Klinge (verschiebbar).
Die Move-Blade (Sliding) V-Cut-Maschine verfügt über einen Schiebeklingenmechanismus, der eine präzise Steuerung während des Schneidvorgangs ermöglicht. Die einstellbare Klingenhöhe kann an verschiedene PCB-Stärken angepasst werden, um sicherzustellen, dass jedes PCB mit optimaler Präzision geschnitten wird. Diese Maschine eignet sich besonders für die Bearbeitung von PCBs mit unterschiedlichen V-Nuttiefen und bietet Flexibilität und Vielseitigkeit in der Produktion. Die minimale Kraft, die beim Schneiden ausgeübt wird, verhindert Schäden an Bauteilen und macht es zu einer idealen Lösung für Branchen, die eine hochpräzise und schonende Handhabung erfordern.
| Spezifikation
| Parameterhandbuch | Einzelklingen-V-Schnittmaschine, | Mehrfachklingen LED Trennvorrichtung, | Guillotine-Typ V-Schnittmaschine, | bewegliche Klinge (gleitend), V-Schnittmaschine, | Mehrgruppenklingen PCB V-Schnittmaschine |
|---|---|---|---|---|---|
| Operationstyp | Manuell (Handgleiten) | Manuell (Handschub) | Manuell (pneumatischer Fußschalter) | Manuell (verstellbares Gleiten) | Manuell (Mehrgruppen-Push) |
| Blade-Setup | 1 kreisförmige + 1 gerade Klinge | 6 Rundmesser (3 Gruppen oben/unten) | Einzelne gerade Guillotine-Klinge | 1 kreisförmig + 1 gerade (einstellbarer Spalt) | Mehrere Gruppen von Rundmessern (kundenspezifisches Mehrmesser) |
| PCB Länge | 0–350 mm | Unbegrenzt (mit 1,2m / 2,4m Plattformen) | 0–330 mm | 0–350 mm (typisch) | Unbegrenzt oder sehr lang (plattformabhängig) |
| PCB Dicke | 0,8–5 mm | 0,2–5 mm | 0,3–5 mm | 0,8–5 mm | 0,2–5 mm (typisch für Mehrgruppen) |
| Schneidmethode | Gleiten in einem Durchgang | 3-phasig (40 % + 40 % + 20 %) | One-Shot-Abwärtsschnitt | Einzeldurchgang mit einstellbarer Tiefe | Sequentielles Schneiden in mehreren Gruppen |
| Beste Anwendung | Allgemeine PCBs, Prototypen, mittleres Volumen | Lange LED-Bänder, Aluminium-PCBs, Großserien-LED | FR4-Platten, saubere/staubfreie Kanten | Gemischte Komponenten, flexible V-Tiefe | Extra lange oder breite PCBs, hocheffiziente Trennung |
| SMT Linienausrüstungsliste
I.C.T stellt komplette SMT-Linien zusammen, die Lader, Drucker, Bestücker, Reflow-Öfen, AOI-Einheiten, Förderbänder und Aluminium-PCB-Schneidemaschinenabschnitte in einem funktionierenden System verbinden. Alles passt genau zusammen. Wenn der Platz knapp wird, nutzen U-förmige Grundrisse den Boden gut aus, ohne dass die Strömung verloren geht. Die gesamte Einrichtung steigert den Output, reduziert Fehler und liefert eine gleichbleibende Qualität für Automobilteile, LED-Produkte und Alltagselektronik. Kunden erhalten von Anfang bis Ende Hilfe – bei der Planung der Linie, der Einrichtung und der Abstimmung, damit die Produktion vom ersten Tag an reibungslos und stabil läuft.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| SMT Zeile | Schlüsselfertige Ful-Auto SMT-Montagelinie |
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| Kundenerfolgsvideo
Anfang 2025 wurde I.C.T-Ingenieur Peter für ein 16-tägiges Projekt nach Usbekistan geschickt, um beim Aufbau einer Produktionslinie für Automobilmotoren zu helfen. Der Kunde erwarb eine komplette SMT-Linie, die unter anderem die V-Cut-PCB-Schneidemaschine von I.C.T umfasste. Aufgrund der begrenzten Fabrikfläche entwickelte I.C.T ein U-förmiges Layout, das den Raum optimierte und gleichzeitig die betriebliche Effizienz beibehielt. Peter leitete die Installations- und Schulungsprozesse und stellte sicher, dass der Kunde die Maschinen selbstständig bedienen konnte. Nach der Fertigstellung lief die Produktionslinie reibungslos und der Kunde konnte die Produktion ohne Unterbrechungen fortsetzen.
| Service- und Schulungsunterstützung
I.C.T ist bestrebt, umfassenden Service zu bieten, von der Installation bis zum laufenden Support. Unsere erfahrenen Ingenieure stehen für die Installation vor Ort zur Verfügung und stellen sicher, dass alle Geräte korrekt eingerichtet sind. Wir bieten außerdem ausführliche Schulungen für Ihr Personal an, die den Betrieb, die Wartung und die Fehlerbehebung abdecken, um sicherzustellen, dass Ihr Team für den Einsatz der V Cut PCB-Schneidemaschine vollständig gerüstet ist. Unser After-Sales-Support steht Ihnen jederzeit zur Verfügung, um alle technischen Fragen zu beantworten und sicherzustellen, dass Ihre Produktionslinie langfristig reibungslos läuft.
| Kundenstimmen
Die I.C.T V-Schnitt-PCB-Schneidemaschine hat unsere Produktionseffizienz erheblich verbessert. Die Präzision der Maschine gewährleistet, dass wir qualitativ hochwertige Schnitte bei minimaler Beschädigung der Bauteile erzielen. Die Installation verlief reibungslos und die Schulung durch den Techniker war gründlich, so dass wir die Maschine sicher bedienen konnten. Wir schätzten auch die hervorragende Verpackung und die pünktliche Lieferung der Ausrüstung. Wann immer wir technische Fragen hatten, reagierte das Support-Team von I.C.T schnell und lieferte effektive Lösungen. Ihr Engagement für Qualität und Kundenzufriedenheit ist herausragend.
| Zertifizierungen und Standards
I.C.T V-Schnitt PCB Die Schneidemaschine erfüllt die höchsten globalen Standards für Qualität und Sicherheit. Wir sind nach CE, RoHS und ISO 9001 zertifiziert, was sicherstellt, dass unsere Produkte den strengen internationalen Vorschriften entsprechen. Darüber hinaus hält I.C.T mehrere Patente für die innovativen Technologien, die in unseren Maschinen verwendet werden, und stellt so sicher, dass wir weiterhin branchenführend bei der Bereitstellung fortschrittlicher Lösungen für die Nutzentrennung von PCB sind. Diese Zertifizierungen belegen unser Engagement, zuverlässige, leistungsstarke Geräte anzubieten, denen weltweit vertraut wird.
| Über I.C.T Unternehmen und Fabrik
I.C.T ist ein führender Anbieter von Fabrikautomatisierungslösungen, spezialisiert auf die Elektronikfertigungsindustrie. Mit über 25 Jahren Erfahrung liefern wir hochwertige Geräte und Dienstleistungen, um Kunden auf der ganzen Welt zu unterstützen. Wir bieten Lösungen aus einer Hand, die Gerätedesign, Installation, Schulung und Prozessoptimierung umfassen. Mit einer Präsenz in über 72 Ländern und einem Engagement für Innovation unterstützt I.C.T Unternehmen dabei, ihre Produktionskapazitäten zu verbessern und den ständig wachsenden Anforderungen des Elektronikfertigungsmarkts gerecht zu werden.
