I.C.T | PCB Lotpastensieb für automatische Druckmaschine SMT

|  Übersicht über den vollautomatischen Schablone-Drucker

Fortschrittliche automatische PCB-Druckmaschine für SMT-Exzellenz

Der vollautomatische Schablone-Drucker von I.C.T revolutioniert die SMT-Produktion mit unübertroffener Präzision und Geschwindigkeit. Diese automatische PCB-Druckmaschine wurde für die Unterhaltungselektronik-, Automobil- und LED-Industrie entwickelt und trägt Lotpaste präzise auf PCBs bis zu 900 x 600 mm auf. Es verfügt über einen 7-Sekunden-Druckzyklus, eine Wiederholgenauigkeit von ±0,01 mm und automatische Funktionen wie Schablonenreinigung und Pastenzufuhr. Es wurde mit Top-Marken wie Panasonic und Rexroth entwickelt und lässt sich über Industrie 4.0 und MES nahtlos in intelligente Fabriken integrieren, um eine Echtzeitüberwachung zu ermöglichen. Reduzieren Sie manuelle Fehler, senken Sie die Kosten und erzielen Sie hohe Erträge – ideal für komplette SMT-Linien. Dank der SMEMA-Standards ist die Verbindung mit anderen Geräten für einen reibungslosen Arbeitsablauf einfach. I.C.T sorgt durch strenge Tests und globalen Service für zuverlässige Leistung und unterstützt Sie bei der Skalierung vom Start bis zur Massenproduktion.

|  Besonderheit

Präzisionsdrucksystem für genaue Ergebnisse

Das Drucksystem verwendet eine Bogenbrückenaufhängung mit zwei hochpräzisen Schrittmotoren für eine stabile Rakelsteuerung. Dadurch wird ein gleichmäßiger Druck von 0–15 kg und Geschwindigkeiten von 10–200 mm/s gewährleistet, wodurch perfekte Lotpastenablagerungen entstehen. Die Wiederholpositionierungsgenauigkeit erreicht ±0,01 mm, während die Druckgenauigkeit ±0,025 mm beträgt, sodass Bauteile mit feinem Rastermaß ohne Fehler verarbeitet werden können. Der verstellbare Rakelwinkel (45°/55°/60°) passt sich verschiedenen Pastenarten, einschließlich Kleber, an. Echtzeit-Feedback gleicht den Druck automatisch aus und verhindert so Schlieren oder Brücken. Dieses Setup minimiert Abfall und unterstützt Hochgeschwindigkeitsleitungen, was es zu einer zentralen Ressource für PCB automatische Druckmaschinenaufgaben in anspruchsvollen Umgebungen macht.

Effizienter Transport- und Klemmmechanismus

Das einzigartige Bandfördersystem bewegt sich PCBs mit bis zu 1500 mm/s und verfügt über präzise Stopppositionen, um Staus zu vermeiden. Seitliche Klemmen und Vakuumdüsen sichern die Platinen fest und gewährleisten einen flachen Kontakt mit der Schablone für saubere Drucke. Die Transporthöhe beträgt 900 ± 20 mm und ist mit Strömungen von links nach rechts oder in zwei Richtungen kompatibel. Magnetstifte und verstellbare Stützblöcke bewältigen Verformungen von weniger als 1 %, während die programmierbare Hebeplattform die Bretter auf die optimale Höhe anhebt. Dieses vollautomatische Lötdruckermaschinendesign reduziert die Einrichtungszeit auf unter 5 Minuten und steigert so den Durchsatz. Es ist auf Zuverlässigkeit ausgelegt und verfügt über wartungsarme Teile wie NSK-Lager, ideal für den 24/7-Betrieb in Schablonendruckermaschinen SMT.

Erweiterte Vision- und Reinigungsintegration

Das Bildverarbeitungssystem verwendet gleichmäßige Ringlichter und koaxiale Quellen zur klaren Markierungspunkterkennung auf verzinnten, vergoldeten oder FPC-Platinen. Die über den gesamten Bereich einstellbare Beleuchtung identifiziert Markierungen genau und ermöglicht eine automatische Kalibrierung für ±10 mm X/Y- und ±2° θ-Anpassungen. In Kombination mit einer dreiachsigen Plattform, die von direkt angeschlossenen Motoren angetrieben wird, wird eine schnelle und präzise Ausrichtung erreicht. Das Reinigungsmodul bietet Trocken-, Nass-, Vakuum- oder manuelle Optionen mit softwaregesteuertem Alkohol- und Papierverbrauch zur Materialeinsparung. Ein spezieller Absaugmotor sorgt für eine starke Saugkraft. Diese Kombination im vollautomatischen Schablonendrucker sorgt für einen sauberen und effizienten Betrieb und unterstützt lange Auflagen ohne Unterbrechungen.

|  Spezifikation

* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.

|  SMT Linienausrüstungsliste

|  Kundenerfolgsvideo

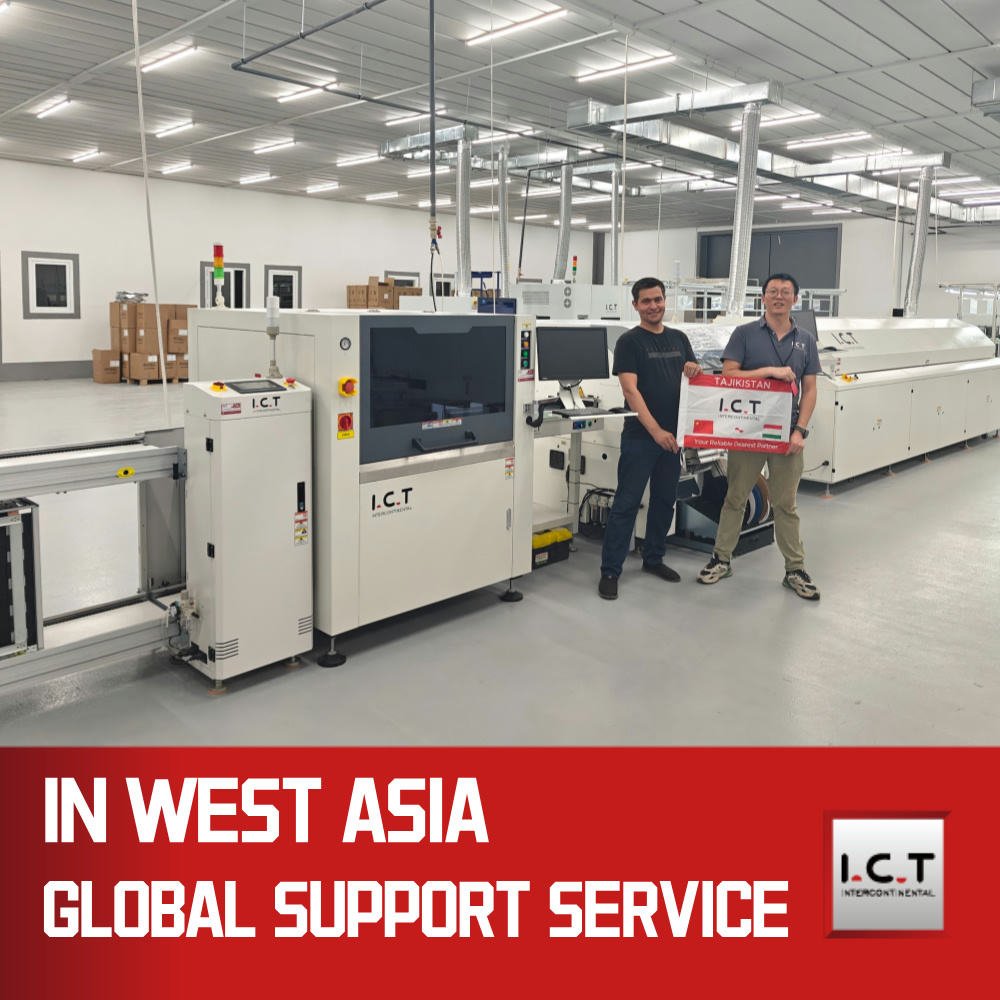

Im Rahmen eines kürzlich durchgeführten Projekts reisten I.C.T-Ingenieure zu einem nordamerikanischen Hersteller von Schönheitsgeräten, um zwei komplette SMT-Produktionslinien zu installieren. Der Aufbau umfasste Laserbeschriftungsmaschinen, SMT-Druckmaschinen mit SPI, Panasonic-Chip-Placer, Heller-Reflow-Öfen, AOI-Inspektionswerkzeuge, PCB-Förderer, PCBA-Reiniger und automatische Lotpasten-Lagerwärmer. Unser Team kümmerte sich um jeden Schritt – von der Geräteausrichtung bis zur Softwareintegration – und stellte so einen reibungslosen Betrieb innerhalb enger Fristen sicher. Durch praktische Schulungen und Fehlerbehebung in Echtzeit haben wir die Linien für eine Betriebszeit von 99 % optimiert und strenge Qualitätsstandards eingehalten. Der Kunde hat die Produktionsabnahme termingerecht bestanden und die Großserienproduktion für globale Märkte gestartet. Diese Zusammenarbeit unterstreicht die Expertise von I.C.T bei Einsätzen im Ausland und verwandelt komplexe Installationen in zuverlässige, effiziente Systeme, die das Geschäftswachstum vorantreiben.

|  Service- und Schulungsunterstützung

I.C.T bietet End-to-End-Services, um Ihre PCB-Investition in automatische Druckmaschinen zu maximieren. Von der ersten Beratung über die maßgeschneiderte Linienplanung bis hin zur Installation vor Ort sorgt unser globales Team für eine schnelle Einrichtung und minimale Unterbrechungen. Wir bieten maßgeschneiderte Schulungsprogramme – sowohl aus der Ferne als auch vor Ort – für Bediener und Wartungspersonal an, die den täglichen Gebrauch, die Fehlerbehebung und die Industrie 4.0-Integration abdecken. Der laufende Support umfasst rund um die Uhr Ferndiagnose, Ersatzteilbevorratung und jährliche Audits zur Optimierung der Leistung. Mit acht Niederlassungen weltweit lokalisieren wir Lösungen für schnelle Reaktionszeiten. Ganz gleich, ob es sich um die Modernisierung bestehender Linien oder den Bau neuer Fabriken handelt: Der One-Stop-Ansatz von I.C.T reduziert Risiken, senkt Kosten und ermöglicht Ihrem Team nachhaltige Effizienz.

|  Kundenrezensionen

Unsere Kunden schwärmen vom Engagement von I.C.T. „Die Ingenieure waren Profis – haben unser SMT-Druckerproblem über Nacht behoben und unser Team praktisch geschult“, teilt ein europäisches Automobilunternehmen mit. Hersteller von Schönheitsgeräten in Nordamerika loben die Zuverlässigkeit der Geräte: „Keine Ausfallzeiten seit der Installation; der vollautomatische Schablonendrucker hat unsere Ausbeute gesteigert.“ Auch die Verpackung erntet großes Lob: „Die Kisten sind perfekt angekommen, keine Beschädigungen über die Weltmeere hinweg.“ Schnelle Antworten strahlen durch: „E-Mails werden innerhalb von Stunden beantwortet, Teile werden noch am selben Tag verschickt – echte Partner.“ Diese Geschichten spiegeln unser Engagement für Exzellenz wider und bauen Vertrauen Erfolg für Erfolg auf.

|  Zertifizierungen und Standards

I.C.T hält die höchsten Standards ein mit CE-Kennzeichnung für Sicherheit, RoHS-Konformität für umweltfreundliche Materialien und ISO9001 für robustes Qualitätsmanagement. Unser Portfolio umfasst zahlreiche Patente zu Drucksteuerungen, Reinigungssystemen und Transporttechnik und sichert so den Innovationsvorsprung. Diese Zertifizierungen bestätigen unsere Prozesse vom Entwurf bis zur Auslieferung und garantieren weltweit eine zuverlässige PCB Leistung automatischer Druckmaschinen.

|  Über das Unternehmen I.C.T und unsere Fabrik SMT

I.C.T wurde 2012 gegründet und hat sich schnell zu einer globalen Cross-Value-Plattform mit 89 Mitarbeitern, darunter 20 Ingenieuren, in 12.000 m² Einrichtungen und acht Niederlassungen entwickelt. Wir betreuen über 1.600 Kunden in 72 Ländern und bieten komplette SMT Fabriklösungen von der Forschung und Entwicklung bis zur Montage. Unsere Fabrik in Dongguan verfügt über firmeneigenes Design, Produktion und strenge Tests – wie 48-Stunden-Burn-Ins und Präzisionskalibrierungen – im Rahmen der ISO9001-Qualitätssysteme. Mit einem eingetragenen Kapital von 30 Millionen US-Dollar sind wir durch Integrität, Einfachheit und Innovation gewachsen und haben die Unterstützung für die Globalisierung lokalisiert. Schließen Sie sich Tausenden an, die mit unserer zuverlässigen, kostengünstigen Technologie von Null- auf Hochleistungslinien umgestiegen sind.
