| SMT Übersicht über den automatischen Lotpastendrucker
Effizienter automatischer SMT Schablone-Drucker für moderne SMT-Linien
Der automatische Lotpastendrucker SMT von I.C.T bietet eine fortschrittliche Automatisierung für den präzisen Lotpastenauftrag in SMT-Prozessen. Dieser hochpräzise Leiterplattendrucker Schablone verfügt über einen 7-Sekunden-Druckzyklus, eine Positionierungswiederholgenauigkeit von ±0,01 mm und eine Genauigkeit von ±0,025 mm. Es umfasst automatische PCB-Kalibrierung, Rakeldruckeinstellung, Drucken und Schablonenreinigung, um Fehler und Kosten zu minimieren. Mit Spitzenkomponenten wie Panasonic-Servomotoren und Rexroth-Führungen unterstützt es den Leimdruck und Industrie 4.0/MES für den Datenaustausch. Geeignet für Elektronik, Automobilindustrie, LED und mehr. Dieser PCB-Drucker SMT Schablone verbindet sich über SMEMA für nahtlose Leitungen. Die Qualitätskontrolle und der weltweite Service von I.C.T tragen dazu bei, den Betrieb zu skalieren, die Erträge zu verbessern und den Abfall bei jeder SMT-Pastendrucker-Einrichtung zu reduzieren.
| Besonderheit
Der Aufhängungskopf der Bogenbrücke mit zwei Schrittmotoren steuert die Rakel unabhängig voneinander für gleichmäßigen Druck (0–15 kg) und Geschwindigkeit (10–200 mm/Sek.). Die Genauigkeit erreicht ±0,025 mm, mit Winkeln von 45°/55°/60° für Löt- oder Klebemittel. Echtzeit-Feedback gleicht den Druck aus, um ideale Pastenformen zu bilden und so Brücken oder Engpässe zu vermeiden. Durch die programmierbare Trennung werden Rakel, Schablone und PCB sanft angehoben. Dieser Kern des automatischen Lotpastendruckers SMT verarbeitet Teile mit kleinem Abstand, reduziert den Pastenabfall und sorgt für konsistente Ergebnisse bei anspruchsvollen automatischen SMT Schablone-Druckeranwendungen.
Bandförderer bewegen PCBs bis zu 1500 mm/s mit motorischer Präzision, um Staus zu vermeiden. Seitenklemmen, Vakuumdüsen und optionale Z-Druck-Sicherungsplatten für perfekten Schablonenkontakt. Die Höhe ist auf 900 ± 20 mm einstellbar, mit flexiblen Richtungen. Magnetstifte und verstellbare Tische bewältigen einen Verzug von <1 %. Der Produktwechsel dauert weniger als 5 Minuten. Langlebige NSK-Lager und IKO-Führungen verringern Ausfallzeiten. Dieses System im High Precision Pcb Schablone-Drucker unterstützt einen reibungslosen Ablauf in vollständigen Pcb Printer Machine Smt Schablone-Linien.
Zu den Optionen gehören Trocken-, Nass-, Vakuum- oder manuelle Reinigung, wobei das CCD aus Sicherheitsgründen isoliert ist. Sogar das Spray verteilt den Alkohol von oben nach unten, die Software begrenzt die Nutzung, um Ressourcen zu schonen. Der leistungsstarke Absaugmotor sorgt für ein starkes Vakuum. Durch die automatische Reinigung nach dem Drucken werden Löcher schnell beseitigt. Diese Funktion hält den SMT-Paste-Drucker länger betriebsbereit, verhindert Fehler und unterstützt längere Läufe in jeder automatischen SMT Schablone-Druckerumgebung.
| Spezifikation
| Modell | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Rahmengröße (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB Größe (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichtung | Links rechts; Rechts links; Links links; Rechtsgerechter | ||
| Unterstützungssystem | Magnetpin/Up-Ab-Abwärts-Tabelle eingestellt/Stützblock | ||
| Spannsystem | Seitliche Klemmung (Vakuumdüse, automatisch einziehbarer Z-Druck ist optional) | ||
| Druckerkopf | Zwei unabhängige motorisierte Druckköpfe | ||
| Rakeltyp | Edelstahl (Standard), Kunststoff | ||
| Reinigungssystem | Trocken, nass, Vakuum | ||
| Inspektion | 2D-Inspektion (Standard) | ||
| Stromversorgung | Wechselstrom: 220 ± 10 %, 50/60 Hz, 3 kW | ||
| Kontrollmethode | PC-Steuerung | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Rahmengröße (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB Größe (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.

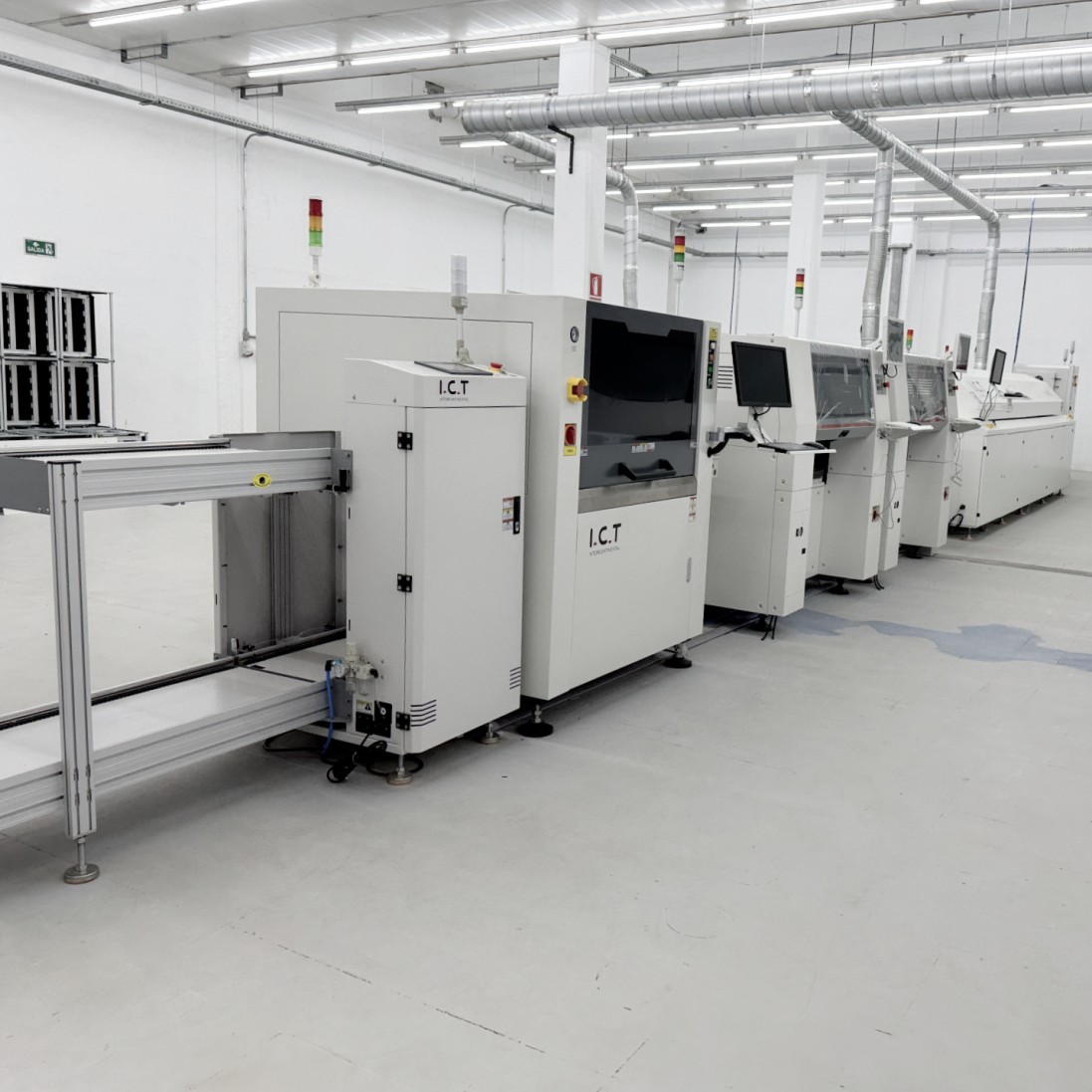

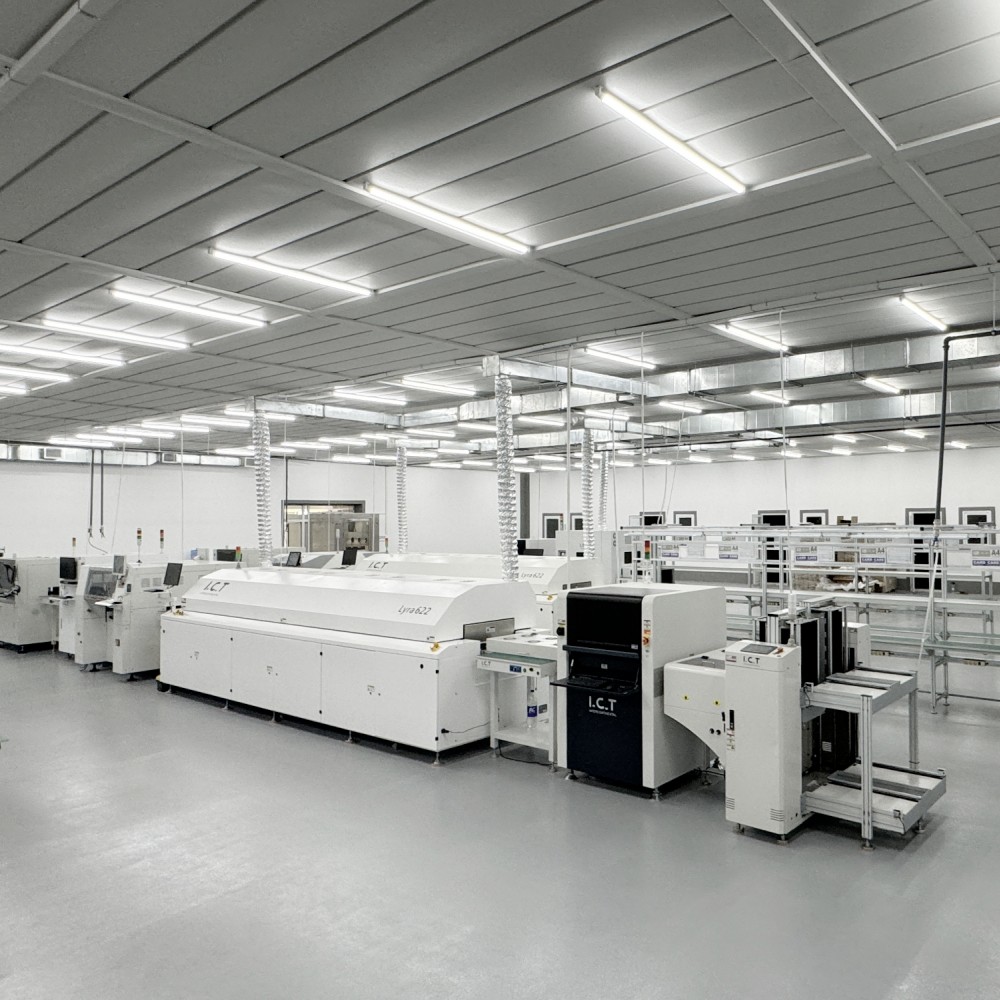

| SMT Linienausrüstungsliste
Unsere hochwertige PCBA-Produktionslinie verfügt über fortschrittliche Ausrüstung für eine effiziente und präzise PCB-Montage. Die vollautomatische SMT-Linie umfasst einen Lader, einen automatischen Drucker für den präzisen Auftrag von Lotpaste, eine Bestückungsmaschine für die präzise Platzierung von Bauteilen, einen Reflow-Ofen für zuverlässiges Löten und ein AOI-System für eine gründliche Fehlerprüfung. Diese hochwertige PCBA-Produktionslinie gewährleistet einen reibungslosen Betrieb, hohe Zuverlässigkeit und eine kostengünstige SMT-Montage und erfüllt vielfältige Branchenanforderungen.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| AOI Maschine | Prüft Lötstellen und Platzierungsfehler. |
| SPI Maschine | Überprüft Höhe und Qualität der Lotpaste. |
| Rückverfolgbarkeitsausrüstung | Zeichnet und verfolgt Produktionsdaten: Laserbeschriftungsmaschine /Etikettenmontagegerät/Tintenstrahldrucker |
| Kundenerfolgsvideo
I.C.T-Ingenieure reisten nach Nordamerika, um zwei komplette SMT-Linien für einen Hersteller von Schönheitsgeräten bereitzustellen. Zu den Geräten gehörten Laserbeschrifter, SMT automatischer Lotpastendrucker mit SPI, Panasonic-Montagegeräte, Heller-Reflow-Öfen, AOI-Systeme, Förderbänder, PCBA-Waschmaschinen und Lotpastenlagereinheiten. Trotz der Herausforderungen haben wir die vollständige Installation, Ausrichtung, Softwareintegration und Optimierung übernommen. Durch praktische Schulungen wurden die Mitarbeiter vor Ort gestärkt und schnelle Lösungen sorgten für einen reibungslosen Start. Die Linien erreichten eine Betriebszeit von 99 % und bestanden die Abnahmetests früher als geplant. Der Kunde beliefert mittlerweile globale Märkte mit hochwertigen Produkten. Dieser Fall zeigt die Stärke von I.C.T bei internationalen Projekten und bietet End-to-End-Lösungen für eine effiziente, skalierbare Produktion.
| Service- und Schulungsunterstützung
Full-Service-Support- und Schulungsprogramme
I.C.T bietet umfassende Unterstützung für Ihren automatischen Lotpastendrucker SMT, von der Bedarfsermittlung über das Leitungsdesign bis zur Installation. Unsere globalen Experten kümmern sich vor Ort um die Einrichtung, Inbetriebnahme und Anbindung an andere Maschinen. Die Schulung umfasst Betrieb, Wartung, Fehlerdiagnose und MES/Industrie 4.0-Verknüpfung und wird persönlich oder online durchgeführt. Mit acht Niederlassungen bieten wir rund um die Uhr Fernhilfe, Teilebestand und regelmäßige Kontrollen, um die Spitzenleistung aufrechtzuerhalten. Wir konzentrieren uns auf Prozessoptimierungen, Upgrades und Kosteneinsparungen. Vertrauen Sie I.C.T für risikofreies Wachstum und verwandeln Sie Ihre Fabrik mit diesem automatischen SMT Schablone-Drucker in einen intelligenten Betrieb mit hoher Produktivität.
| Kundenrezensionen
Kunden schätzen die Fachkompetenz und Zuverlässigkeit von I.C.T. „Die Ingenieure haben unsere Druckerprobleme schnell gelöst und unser Team fachmännisch geschult“, sagt ein Automobilunternehmen. Ein nordamerikanischer Schönheitshersteller bemerkt: „Der High Precision Pcb Schablone-Drucker liefert makellose Drucke mit minimalem Abfall.“ Der Versand wird gelobt: „Dank der stabilen Verpackung kam das Gerät unbeschädigt an.“ Die Antwort erfolgt schnell: „Anfragen werden innerhalb von Stunden beantwortet, Teile werden noch am selben Tag geliefert.“ Das Feedback unterstreicht unsere erfahrenen Ingenieure, robusten Maschinen, sicheren Transport und engagierten Support bei der Erstellung dauerhaftes Vertrauen.
| Zertifizierungen und Standards
I.C.T verfügt über CE für Sicherheit, RoHS für Ökomaterialien und ISO9001 für Qualitätssysteme. Patente umfassen Drucksteuerungen, Reinigungstechnik und Transportdesigns. Dadurch wird sichergestellt, dass der automatische Lotpastendrucker SMT in jeder Hinsicht globale Standards erfüllt.
| Über das Unternehmen I.C.T und unsere Fabrik SMT
Seit 2012 ist I.C.T mit 89 Mitarbeitern, 20 Ingenieuren und 12.000 m² in Dongguan gewachsen. Acht Niederlassungen betreuen über 1.600 Kunden in 72 Ländern. Wir kümmern uns um Forschung und Entwicklung, Produktion und strenge Tests wie 48-Stunden-Läufe gemäß ISO9001. Ein Kapital von 30 Millionen US-Dollar fördert unsere Integrität, Einfachheit, Offenheit, Koordination und den Austausch. Globale Reichweite mit lokalem Service hilft beim Aufbau oder der Verbesserung von SMT-Linien von Grund auf bis zur vollständigen Ausweitung. Unsere schnelle Expansion basiert auf innovativen Lösungen aus einer Hand, denen weltweit vertraut wird.
