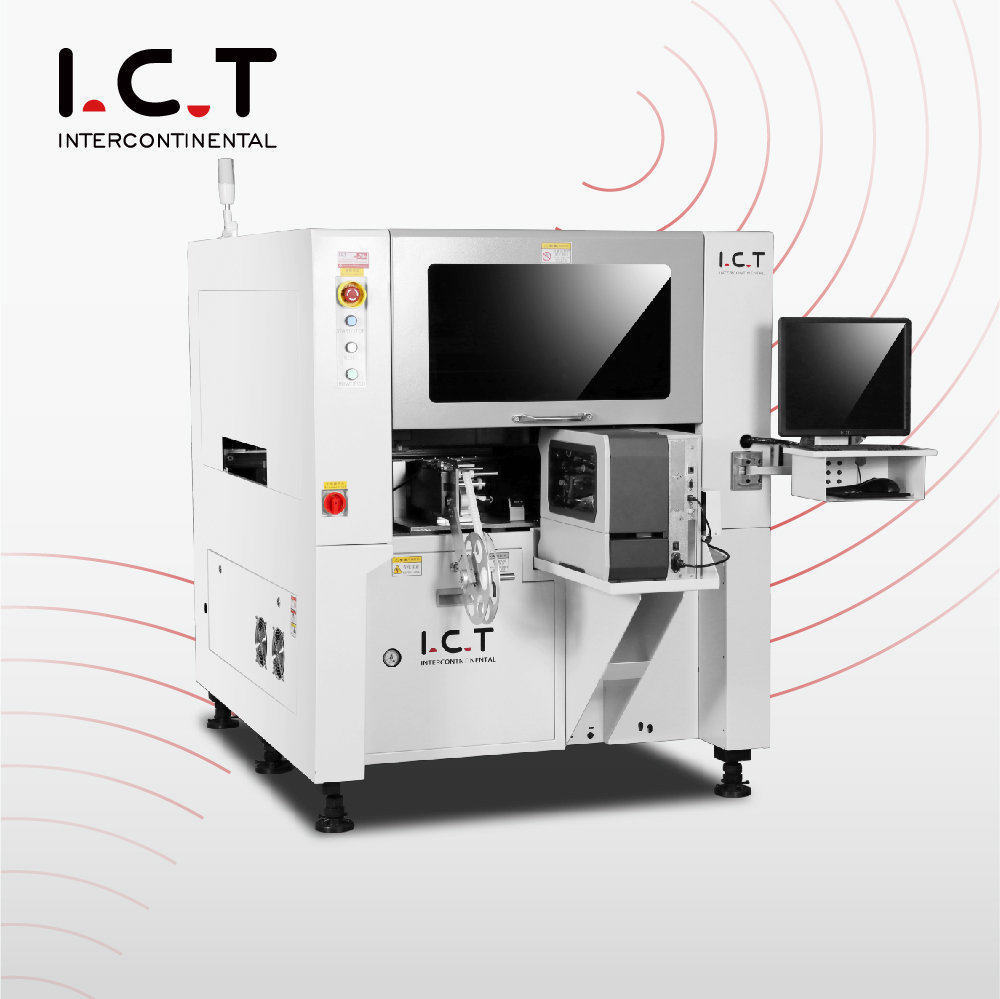

I.C.T-310P
I.C.T
Inline Label Sticker
| Menge: | |
|---|---|

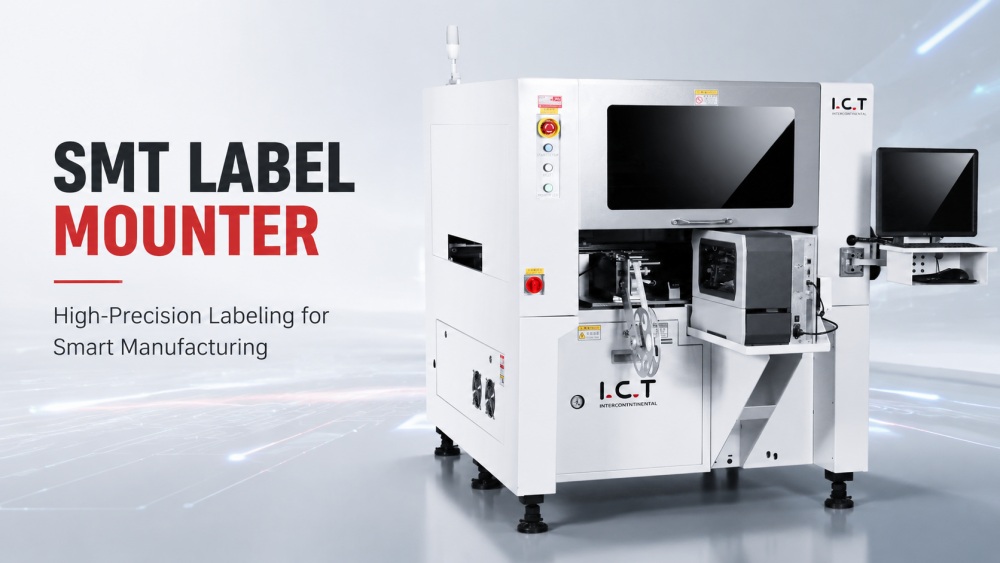

| SMT Etikettenmontagegerät – Übersicht

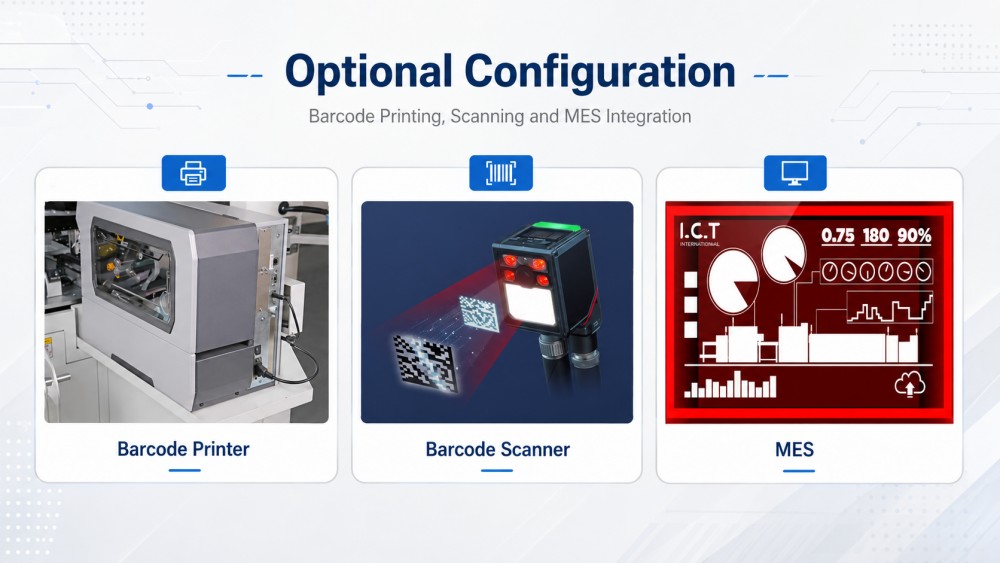

Der SMT Label Mounter platziert effizient Etiketten auf PCBs unterschiedlicher Größe und Art. Entwickelt für hochvolumige PCB-Montagelinien, unterstützt es mehrere Etikettenmaterialien und -stärken. Die Maschine verfügt über zwei Bestückköpfe, unabhängige Vakuumerkennung und optionalen Barcode-Druck. I.C.T bietet umfassenden technischen Support und sorgt so für eine reibungslose Installation und einen reibungslosen Betrieb in SMT Produktionsumgebungen. Sein präzises Design und seine Integrationsfähigkeiten ermöglichen eine nahtlose Verbindung mit MES-Systemen und verbessern so die Rückverfolgbarkeit und Produktionseffizienz in der PCB Fertigung.

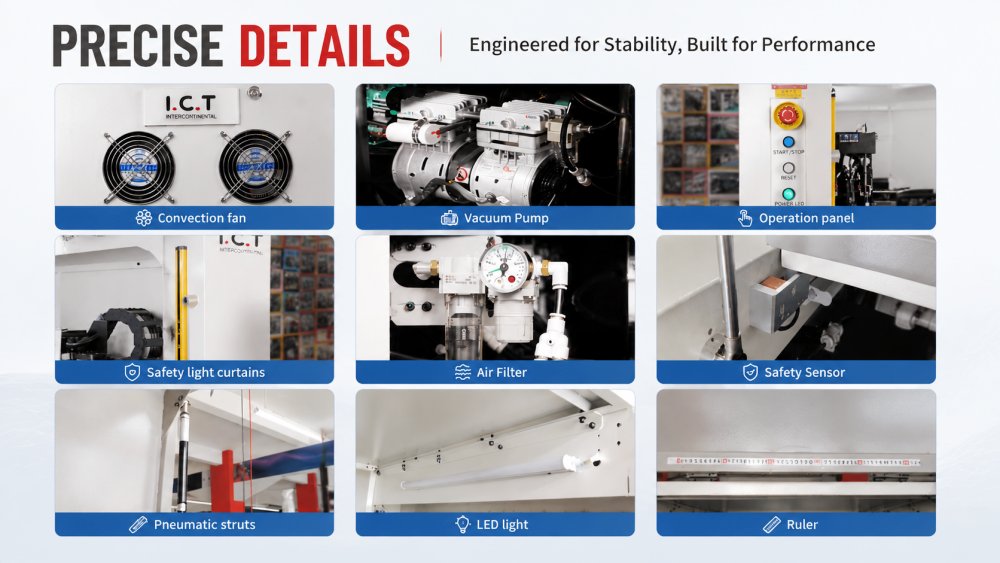

| Funktion von SMT Label Mounter

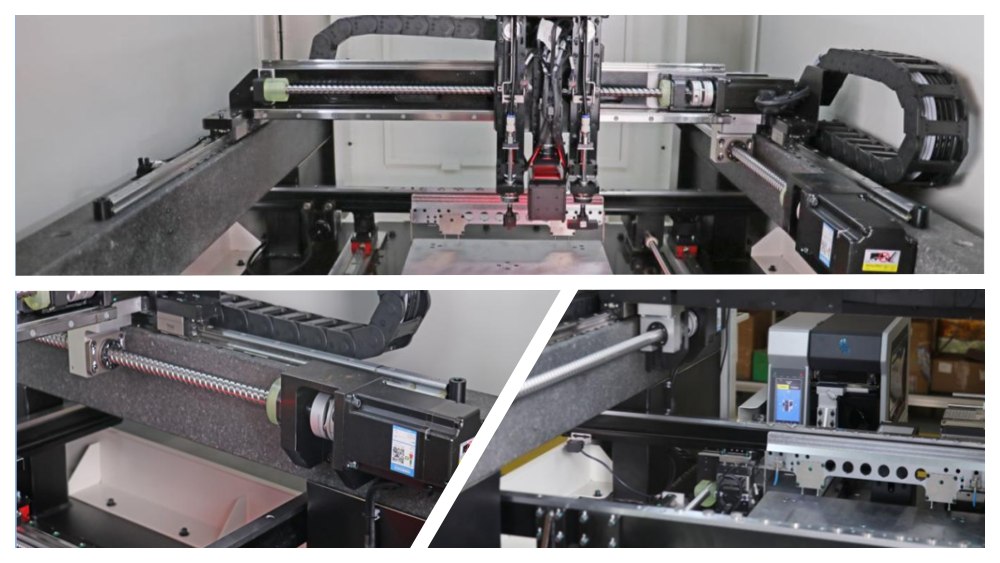

Der integrierte Stahlrahmen und der Marmorsockel sorgen für strukturelle Stabilität. Kugelumlaufspindeln und lineare Führungsschienen sorgen für hohe Genauigkeit, während importierte Servomotoren schnelle Bewegungen und wiederholbare Positionierung bieten. Die Aufhängung der Bogenbrücke verbessert die Tragfähigkeit und unterstützt einen Langzeitbetrieb mit hoher Geschwindigkeit ohne mechanische Abweichung.

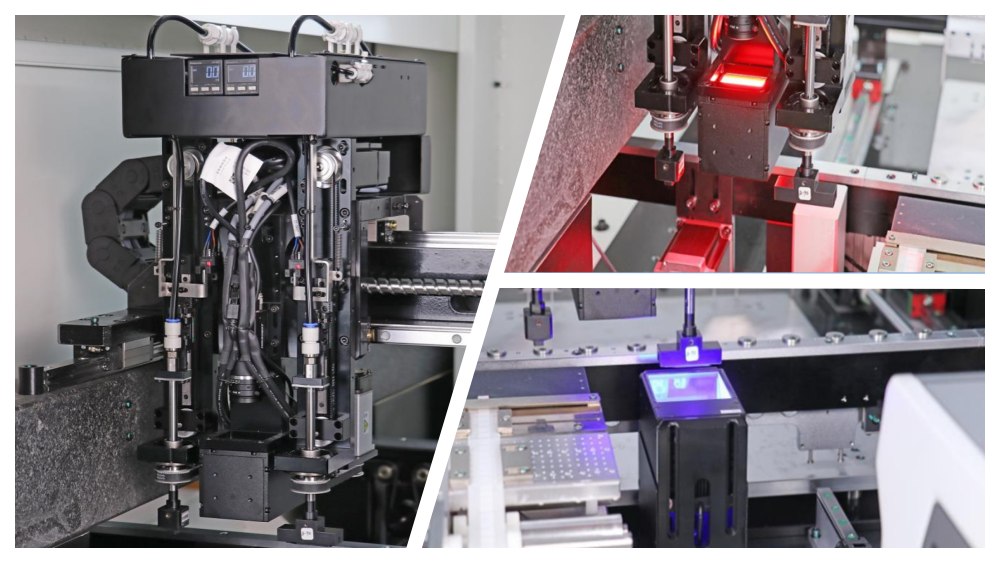

Die beiden Montageköpfe heben, senken und drehen sich unabhängig voneinander um 360°. Importierte Kugelsplines und visuelle Positionierung mit fliegenden und festen Kameras sorgen für gleichbleibende Genauigkeit. Rote und blaue Lichter verbessern die Etikettenerkennung. Dieser Aufbau ermöglicht die präzise Platzierung von Etiketten auf verschiedenen PCB-Komponenten und -Höhen, wodurch Fehler minimiert und der Durchsatz erhöht werden.

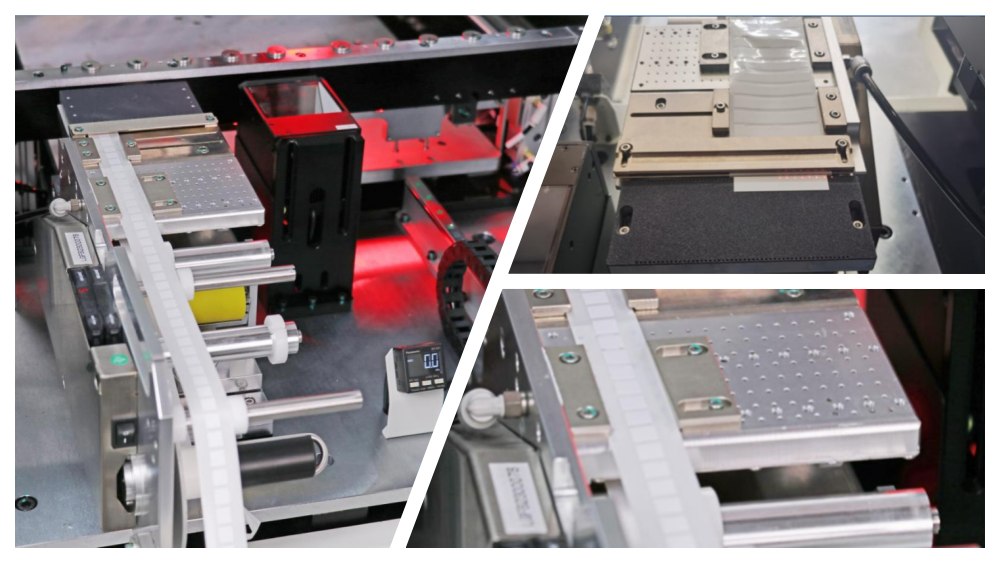

Zwei intelligente elektrische Zuführer verarbeiten eine große Bandbreite an Etikettengrößen, von 1,8 x 2,0 mm bis 100 x 40 mm. Antirutschmatten verhindern Verschwendung, während optische Sensoren für die korrekte Etikettenausgabe sorgen. Durch spezielle Anpassungen werden komplexe oder zerbrechliche Materialien berücksichtigt, die Produktionseffizienz aufrechterhalten und die Ausfallzeiten beim Nachladen der Zuführungen reduziert.

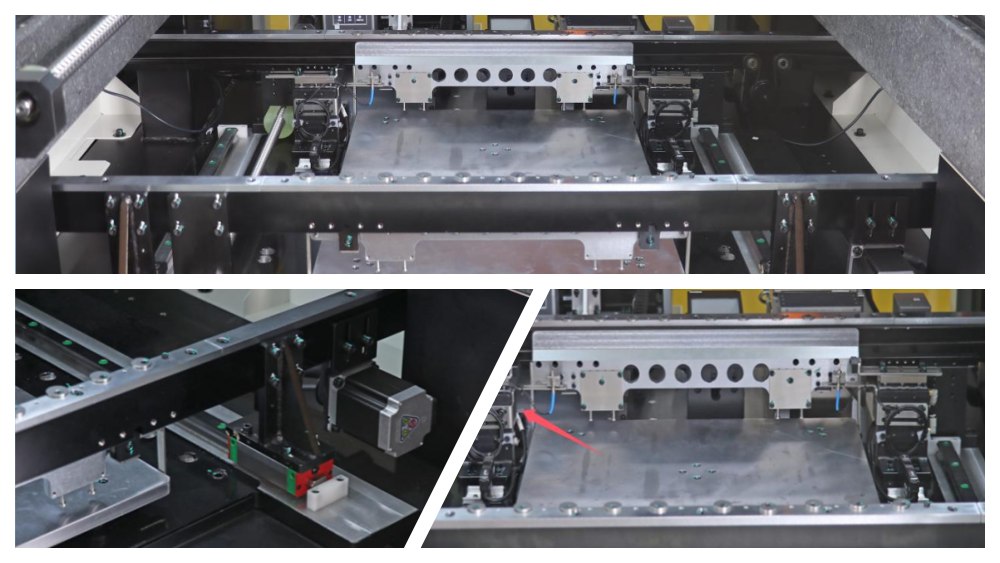

Die Fördergeschwindigkeit ist einstellbar und ermöglicht eine flexible PCB-Richtung. Pneumatische Sperren und optische Sensoren sorgen für präzise Stopppositionen. Eine synchronisierte Kugelumlaufspindel und Gleitschiene sorgen für die Parallelität der Schienen, verhindern PCB-Staus und ermöglichen eine reibungslose kontinuierliche Produktion in SMT-Linien.
| Spezifikation des Reflow-Ofens
| Nr. | Artikel | I.C.T-310 | I.C.T-310D | I.C.T-310L |
|---|---|---|---|---|
| 1 | PCB Größe | 50×50mm ~ 340×280mm | 50×50mm ~ 400×350mm | 100×100mm ~ 600×500mm |
| 2 | PCB Dicke | 1–6 mm | 1–6 mm | 1–6 mm |
| 3 | Feeder-Position | 2 | 4 | 2 |
| 4 | Feeder-Breite | 105mm | 105mm | 105mm |
| 5 | Montagegeschwindigkeit | 2500 Stück/Std | 4000 Stück/Std | 1300 Stück/Std |
| 6 | Etikettengröße | Etikettenzuführung: 2×2 ~ 100×40 mm (Option Barcode-Drucker: 13×13 ~ 100×40 mm) | Dasselbe | Dasselbe |
| 7 | Etikettenstärke | 0,05–0,3 mm | 0,05–0,3 mm | 0,05–0,3 mm |
| 8 | Präzision beim Etikettieren | ± 0,05 mm | ± 0,05 mm | ± 0,05 mm |
| 9 | Beschriftungswinkel | 360° | 360° | 360° |
| 10 | Düse | 2 | 2 | 2 |
| 11 | Düsenvakuum | Vakuumpumpe | Vakuumpumpe | Vakuumpumpe |
| 12 | PCB Sicherheitshöhe | Oben: <25 mm; Unten: <25 mm | Oben: <25 mm; Unten: <25 mm | Oben: <25 mm; Unten: <25 mm |
| 13 | Übergabehöhe | 900 ± 20 mm | 900 ± 20 mm | 900 ± 20 mm |
| 14 | Positionierungsgenauigkeit | ± 0,025 mm | ± 0,025 mm | ± 0,025 mm |
| 15 | Wiederholte Genauigkeit | ±0,005 mm | ±0,005 mm | ±0,005 mm |
| 16 | Montagemoment | Maximal 3 kg | Maximal 3 kg | Maximal 3 kg |
| 17 | Positionierungsmethode | CCD + Markierung | CCD + Markierung | CCD + Markierung |
| 18 | SMT-Förderer Geschwindigkeit | 50 ~ 600 mm/min | 50 ~ 600 mm/min | 50 ~ 600 mm/min |
| 19 | Stripping-Methode | Glasfasererkennung + Softwaresteuerung | Dasselbe | Dasselbe |
| 20 | Saugerkennung | Vakuumprüfung, Fallstandardprüfung | Dasselbe | Dasselbe |
| 21 | Schienenbreite | Automatische Anpassung | Automatische Anpassung | Automatische Anpassung |
| 22 | Steuermodus | PC + Industriesteuerplatine | PC + Industriesteuerplatine | PC + Industriesteuerplatine |
| 23 | MES-Schnittstelle | Netzwerkschnittstelle reservieren | Netzwerkschnittstelle reservieren | Netzwerkschnittstelle reservieren |
| 24 | Leistung | AC220V/50Hz, 1KVA | AC220V/50Hz, 1,5KVA | AC220V/50Hz, 1,5KVA |
| 25 | Dimension | L1096×B1130×H1426mm | L1074×B1590×H1440mm | L1250×B1610×H1530mm |
| 26 | Gewicht | 800 kg | 1300 kg | 1400 kg |
| 27 | Luftdruck | 0,5–0,6 MPa | 0,5–0,6 MPa | 0,5–0,6 MPa |
| SMT Linienausrüstungsliste
I.C.T bietet umfassende SMT-Lösungen, darunter PCB-Lader, Schablonendrucker, Bestückungsautomaten, SPI, AOI, Lyra-Reflowöfen und PCB-Handhabungssysteme. Der SMT Label Mounter lässt sich nahtlos integrieren und verbessert die Rückverfolgbarkeit und Etikettierungseffizienz. Unsere Lösungen unterstützen komplexe PCB-Baugruppen für Computer, SSDs und Speichermodule und gewährleisten so eine qualitativ hochwertige Ausgabe in Produktionsumgebungen mit hohem Volumen.
| Kundenerfolgsvideo
I.C.T-Ingenieure lieferten und nahmen eine vollständige SMT- und DIP-Linie in einer großen Elektronikfabrik in Usbekistan in Betrieb. Die Anlage produziert Computer-Motherboards, SSDs und Speicherprodukte. Von der Ersteinrichtung bis zum Test stellte I.C.T technischen Support, Programmierung und Fehlerbehebung vor Ort bereit. Der Kunde lobte die schnelle Reaktion, die Zuverlässigkeit der Ausrüstung und den professionellen Service von I.C.T. Die SMT-Reihe umfasste I.C.T-5151-Schablonendrucker, vier SMT-Maschinen, Lyra-Reflow-Öfen, SPI-, AOI- und PCB-Handhabungssysteme. Die DIP-Linie umfasste manuelle Bestückung, kundenspezifische JUKI-Bestückung, Acrab350-Wellenlöten und Förderbandintegration.
| Professionelle Schulung und Unterstützung
I.C.T bietet Vor-Ort-Installation, Kalibrierung und Schulung für SMT Etikettenmontierer an. Unsere Ingenieure sorgen für eine reibungslose Inbetriebnahme und bieten Betriebsführung für die Werksteams. Der technische Support umfasst die MES-Integration, Wartung und Fehlerbehebung. Schnelle Reaktionsdienste und detaillierte Dokumentation helfen Kunden, eine hohe Betriebszeit aufrechtzuerhalten, Produktionsrisiken zu minimieren und eine genaue Etikettierung für alle PCB-Typen sicherzustellen.
| Kundenlob
Kunden loben die Ingenieure von I.C.T immer wieder für ihre Professionalität, Reaktionsfähigkeit und klare Anleitung. Die Präzision und Zuverlässigkeit des SMT Label Mounter wird ebenso geschätzt wie die sichere Verpackung und die pünktliche Lieferung. Kunden loben die schnelle Problemlösung, die einfache Integration und den allgemeinen Beitrag zum reibungslosen Betrieb der SMT-Linie und bestätigen damit ihr Vertrauen in die Lösungen und die Servicequalität von I.C.T.
| Unsere Zertifizierung
I.C.T-Produkte erfüllen die CE-, RoHS- und ISO9001-Standards. Der SMT Label Mounter verfügt außerdem über patentierte Funktionen für eine zuverlässige Etikettierung. Compliance gewährleistet Sicherheit, Umweltschutz und eine hochwertige Fertigung. Kunden können sich auf vollständig zertifizierte Maschinen für kritische Montagevorgänge von PCB verlassen, die durch das strenge Qualitätsmanagementsystem von I.C.T unterstützt werden.
| Über uns und die Fabrik
I.C.T entwickelt, fertigt und liefert weltweit fortschrittliche SMT-Geräte. Mit einem wachsenden Team und jahrzehntelanger Erfahrung betreuen wir Hunderte von Kunden in mehreren Ländern. Unsere Fabrik unterhält strenge Inspektionsverfahren, um sicherzustellen, dass jedes Produkt den hohen Qualitätsstandards entspricht. Von der Forschung und Entwicklung über die Produktion bis hin zum technischen Support bietet I.C.T End-to-End-Lösungen mit integrierter Ausrüstung, Schulung und Kundendienst für effiziente und zuverlässige PCB-Montagelinien.
