RX-7R
JUKI
| Menge: | |
|---|---|
| Pick-and-Place-Montagemaschine
Nun, wenn Sie ein modernes Elektronikgeschäft betreiben, brauchen Sie eine Maschine, die schnell arbeitet und kein Aufhebens macht. Diese Pick-and-Place-Maschine von Juki macht genau das. Es greift sowohl winzige Chips als auch größere Teile und legt sie genau dort ab, wo sie auf der Leiterplatte hingehören. Der gesamte Aufbau ist modular aufgebaut, sodass Sie Teile hinzufügen können, wenn Ihr Unternehmen wächst. Kameras beobachten jede Bewegung in Echtzeit. Die Programmierung ist unkompliziert – keine Kopfschmerzen. Der schmale Rahmen gleitet direkt in überfüllte Linien. I.C.T kümmert sich um alles von der Planung bis zur täglichen Pflege. Fabriken, die Autoteile oder Leuchten herstellen, stellen mit weniger Aufwand mehr gute Platinen her. Für vielbeschäftigte Pflanzen ist das einfach sinnvoll.
| Merkmale des JUKI Pick-and-Place-Maschinenmodells
Merkmale der RS-1R / RS-1XL-Serie
Diese beiden sind von der flexiblen Sorte. Der RS-1R schiebt 47.000 Teile pro Stunde mit einer Genauigkeit von ±35 µm. Es nimmt Bretter mit einer Größe von bis zu 650 x 370 mm auf, und der RS-1XL erweitert diese auf 650 x 560 mm für größere Aufgaben wie Beleuchtungsplatten. Der Takumi-Kopf bewegt sich unterwegs, um ungewöhnliche Formen und gemischte Läufe zu bewältigen. Sie haben Platz für 112 Feeder, sodass Sie beim Produktwechsel nicht ausgebremst werden. Durch die optische Sicht werden schlechte Markierungen schnell erkannt und die sanfte Kraft schützt empfindliche Bretter. Sie lassen sich gut mit Hochgeschwindigkeitsmodellen für alle Arten von Arbeiten kombinieren. Umstellungen erfolgen reibungslos und die Leistung bleibt konstant.
Funktionen der RX-7R / RX-8-Serie
Hier lebt pure Geschwindigkeit. Der RX-7R erreicht 75.000 pro Stunde, während der RX-8 mit dem cleveren P20-Kopf deutlich auf 100.000 klettert. Beide bleiben mit einer Breite von 998 mm dünn, sodass sie nicht den Platz auf dem Boden beanspruchen. Sie platzieren Chips bis zu einer Größe von 03015, ohne zu blinken. Parallelköpfe arbeiten wie ein eingespieltes Team zusammen. Neue Beleuchtung lässt winzige Teile taghell erscheinen. Der Soft-Touch-Modus schützt zerbrechliche Teile. Maschinen kommunizieren miteinander und teilen Marken und Lagerbestände. Pro Quadratfuß erhalten Sie mehr Teile als bei fast allem anderen. Perfekt für großvolumige Läufe kleiner Chips in Telefonen oder Treibern.
| Spezifikation
| Parameter | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Platzierungsgeschwindigkeit (optimale CPH) | 47.000 | 42.000 | 75.000 | 100.000 |
| Maximale Plattengröße (mm) | 650 × 370 (einzeln/doppelt) | 650 × 560 | 510 × 450 (einspurig) | 510 × 450 (ca.) |
| Mindestplattengröße (mm) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| Komponentenhöhe (max. mm) | 25 | 25 | 3-10,5 (kopfabhängig) | 3 |
| Kleinste Komponente | 0201 (metrisch) | 0201 (metrisch) | 03015 (metrisch) | 0201 (ca. 0,4×0,2mm) |
| Größte Komponente (mm) | 74 Quadrat / 150×50 | 74 Quadrat / 150×50 | 25 Quadratmeter | 5 Quadrat |
| Feeder-Eingänge (max.) | 112 | 112 | 76 | 56 (ca.) |
| Platzierungsgenauigkeit | ±35µm (Cpk ≥1) | ±35µm (Cpk ≥1) | ±40 µm (ca.) | Hohe Präzision (Vision) |
| Maschinenbreite (mm) | 1.500 (ca.) | 2.109 | 998 | 998 |
| Kopftyp | Takumi Inline-Kopf | Takumi Inline-Kopf | Paralleldrehköpfe (P16S) | P20 Drehkopf |
| SMT Linienausrüstungsliste

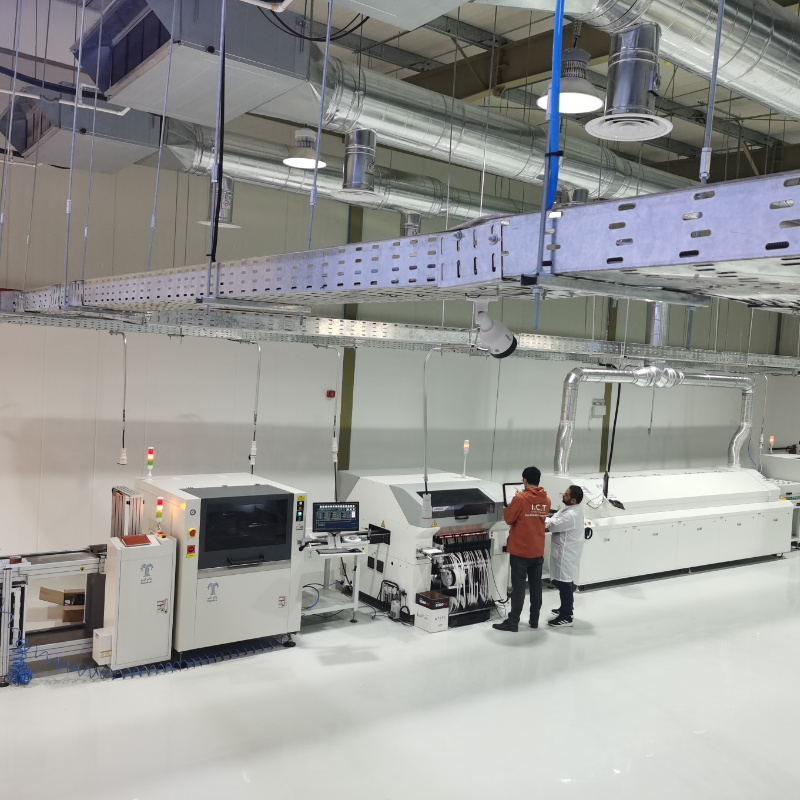

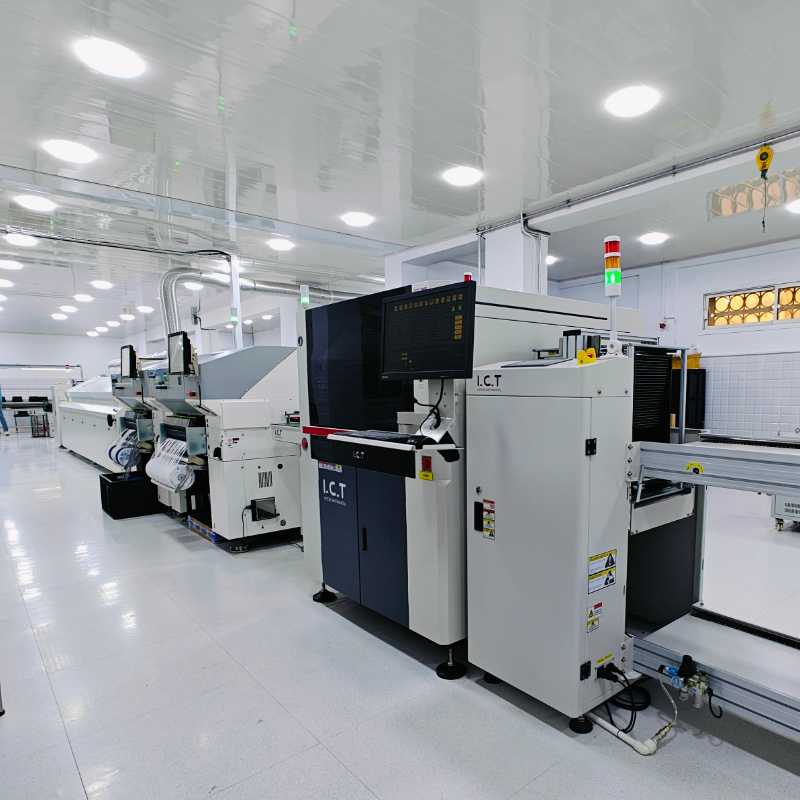

I.C.T baut Linien, die wirklich liefern. Der Vakuumlader bringt die Bretter makellos ein. Der Drucker verteilt die Paste jedes Mal gleichmäßig. Die Pick-and-Place-Maschine wirft jeden Chip genau auf das Ziel ab. Mehrzonen-Reflow hält das Lötmittel fest. AOI fängt jeden Ausrutscher auf, bevor er weitergeht. SMT-Förderers verbinden alles eng mit Puffern, um den Fluss stabil zu halten. Der Ertrag steigt deutlich, die Kosten sinken. Nirgendwo Schwachstellen. Diese Linien bewältigen tagein, tagaus anspruchsvolle Aufgaben im Bereich der Automobil- und Beleuchtungstechnik. Die Boards sind bereit für die reale Welt und wir stehen von Anfang bis Ende hinter dem Ganzen.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| SMT Zeile | Ful-Auto SMT Produktionslinie für die Automobilindustrie, LED usw |
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| SMT AOI Maschine | Prüft Lötstellen und Platzierungsfehler. |
| SPI Maschine | Überprüft Höhe und Qualität der Lotpaste. |
| Kundenerfolgsvideo
Ein Kunde, der Stromversorgungen für Autos herstellt, ließ uns seine Leitungen filmen. Das Video führt Sie durch alles. Saubere Bretter werden durch den Vakuumlader eingeschoben. Paste druckt perfekt. Dann füllt die Pick-and-Place-Maschine sie schnell und präzise. Reflow-Öfen fertigen das Lot stark an. AOI prüft jede Verbindung. SMT-Förderers, Kühler und Puffer sorgen dafür, dass alles reibungslos läuft. Drüben auf der DIP-Seite werden durch Wellenlöten Teile mit Durchgangslöchern bearbeitet, Platinen gedreht und ICT-Leistungen getestet. Der Eigentümer spricht direkt in die Kamera und sagt, dass die gesamte Einrichtung fast ohne Unterbrechungen läuft. Das Bild ist vom Lader bis zum Entlader klar. Die Qualität erfüllt in jeder Schicht strenge Fahrzeugstandards.
| Service- und Schulungsunterstützung
Wenn Sie einen Bestückungsautomaten kaufen, verschickt I.C.T ihn nicht einfach und geht dann wieder weg. Unser Team kommt vorbei, baut es auf und führt Tests durch, bis es perfekt ist. Die Schulung ist praxisorientiert – Bediener lernen Programmierung, tägliche Pflege und schnelle Reparaturen direkt vor Ort. Durch Remote-Verbindungen können wir Probleme schnell aus der Ferne lösen. Regelmäßige Wartungspläne halten die Maschinen über Jahre hinweg scharf. Wir schauen uns ganze Linien an und schlagen intelligentere Möglichkeiten vor, sie auszuführen. Upgrades passen problemlos. Dank der überall auf der Karte verteilten Büros ist Hilfe schnell verfügbar, egal wo Sie sich befinden. Kunden produzieren ohne lange Pausen weiter.
| Kundenfeedback
Leute, die diese Leitungen betreiben, reden Klartext. Sie mögen es, wie unsere Ingenieure vorbereitet sind und die Dinge schnell reparieren. Der Pick-and-Place-Automat wird für seine konstante Geschwindigkeit und seltene Fehler gelobt. Beim Verpacken ist Vorsicht geboten – die Maschinen kommen jedes Mal sicher an. Fragen werden schnell beantwortet, in der Regel noch am selben Tag. Selbst auf der anderen Seite der Welt ist die Unterstützung spürbar. Die Warteschlangen bleiben länger bestehen, die Zahl steigt. Insgesamt sagen Käufer, dass die Maschinen und die Menschen dahinter einen echten Mehrwert für jede Schicht darstellen.
| Zertifizierungen und Standards
Jede Pick-and-Place-Maschine verfügt über einen soliden Qualitätsnachweis. Das CE-Zeichen bedeutet, dass es strenge europäische Sicherheitsvorschriften erfüllt. RoHS weist keine schädlichen Stoffe im Inneren auf. ISO9001 sorgt dafür, dass die Qualität vom Zeichenbrett bis zur Versandrampe konstant bleibt. Zahlreiche Patente decken die intelligenten Köpfe und Visionstricks ab. Diese Stempel zeigen den Kunden, dass die Ausrüstung für die Arbeiter sicher, umweltfreundlich und für den harten Einsatz über Jahre hinweg gebaut ist. Sie können sofort kaufen und wissen, dass es den weltweiten Standards entspricht.
| Über I.C.T Unternehmen und Fabrik
I.C.T beschäftigt seine eigenen Forschungsteams damit, sich bessere Werkzeuge auszudenken. In großen, sauberen Fabriken, in denen jeder Schritt sorgfältig geprüft wird, werden Ideen zu echten Maschinen. Die Zahl der Mitarbeiter wächst weiter und es werden regelmäßig neue Büros eröffnet. Wir haben mehr als 1600 Geschäfte in 72 Ländern mit kompletten Elektroniklösungen beliefert. Wachstum entsteht dadurch, dass man Tag für Tag gute Arbeit leistet. Strenge Qualitätsregeln überwachen jedes Teil, das den Boden verlässt. Ihre Bestückungsmaschine zeigt sich robust und bereit für den echten täglichen Einsatz. Unser Ziel ist es, weltweit ein verlässlicher Partner zu bleiben.
