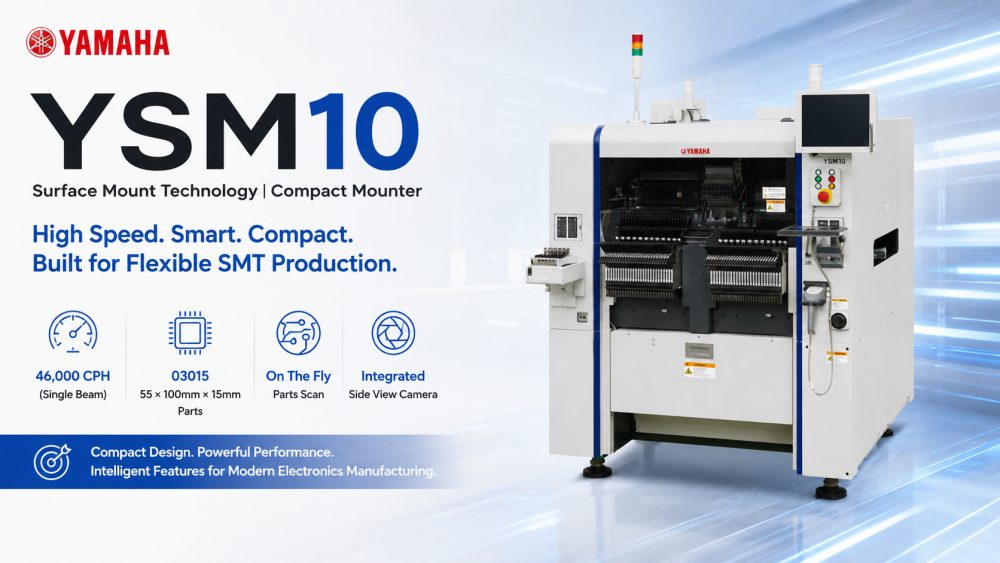

YSM10
Yamaha
| Menge: | |
|---|---|
| Kompakter Hochgeschwindigkeits-SMT-Montierer
YSM10 von Yamaha vereint Geschwindigkeit, Genauigkeit und Kompaktheit in einer SMT Pick-and-Place-Lösung. Entwickelt für kleine bis mittlere PCB-Größen, verarbeitet er effizient Komponenten von 0201-Chips bis hin zu größeren Teilen. Die Maschine bietet flexible Mehrkopfkonfigurationen und integrierte Bildverarbeitungssysteme und gewährleistet so eine hohe Produktivität bei minimaler Rüstzeit. YSM10 ist ideal für Fabriken, die eine zuverlässige SMT Montage benötigen, ohne viel Produktionsfläche zu beanspruchen.
| Produktmerkmale
Hochgeschwindigkeits-Eins-zu-eins-Montage
Die Einzelstrahlköpfe des YSM10 greifen Komponenten mit hoher Geschwindigkeit auf und platzieren sie und erreichen unter optimalen Bedingungen bis zu 46.000 CPH. Sein Rotationsantrieb gewährleistet eine gleichbleibende Genauigkeit und reduziert gleichzeitig die Ausfallzeiten beim Düsenwechsel.
Integrierte Seitensichtkamera
Ausgestattet mit einer integrierten Seitensichtkamera erkennt YSM10 automatisch Teilehöhen und -positionen und sorgt so für eine präzise Platzierung. Die Kamera unterstützt die Komponenteninspektion im laufenden Betrieb für eine qualitativ hochwertige Montage.
Super-Loading-Feeder
Die Super-Loading-Feeder-Innovation eliminiert Ausfallzeiten beim Nachfüllen der Feeder. Bediener können Komponenten schnell laden, ohne die Produktion zu unterbrechen, was die Gesamteffizienz der Linie verbessert.
| Spezifikation
| Modell | YSM10 | |
| Anwendbar PCB | L 510 x B 460 mm - L 50 x B 50 mm * Wenden Sie sich an uns für Plattengrößen, die die Abmessungen L510 überschreiten | |
| Montagemöglichkeit | HM-Kopf (10 Düsen) Spez. | HM5-Kopf (5 Düsen) Spez. |
| 46.000 CPH (Die optimalen Bedingungen des Unternehmens) | 31.000 CPH (Die optimalen Bedingungen des Unternehmens) | |
| Anwendbare Komponenten | 03015-B 55 x L 100 mm (geteilte Erkennung für über B 45 mm), H: 15 mm oder weniger * Multikamera-Anforderung (optional) für Komponenten über 6,5 mm Höhe oder über 12 mm Quadratgröße | |
| Montagegenauigkeit | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) | |
| Anzahl der Komponententypen | Einstellplatte: Max. 96 Typen (8-mm-Bandbreitenumrüstung) Fach: 15 Typen (SATS 15-Ausrüstung, Max, JEDEC) | |
| Stromversorgung | 3-phasiger Wechselstrom 200/208/220/240/380/400/416 V ±10 % 50/60 Hz | |
| Luftversorgungsquelle | 0,45 MPa oder mehr, sauberer und trockener Zustand | |
| Außenmaß | L 1.254 x B 1.440 x H 1.445 mm (ohne Vorsprünge) | |
| Gewicht | 1.270 kg | |
* Technische Daten und Aussehen können ohne vorherige Ankündigung geändert werden.
* Kontaktieren Sie I.C.T für weitere Details.
| SMT Linienausrüstungsliste
Der Σ-G5SⅡ wird üblicherweise in eine komplette SMT-Produktionslinie integriert , einschließlich Lotpastendrucker, SPI-Inspektionssystem, Reflow-Ofen, AOI-Inspektionsmaschine und PCB-Handhabungsausrüstung. I.C.T bietet eine vollständige Linienintegration mit SMT-, DIP-, Beschichtungs- und Smart-Factory-Automatisierungslösungen, um Kunden weltweit beim Aufbau effizienter und skalierbarer Elektronikfertigungssysteme zu unterstützen.
| Kundenerfolgsvideo
In Kasachstan lieferte I.C.T erfolgreich eine komplette SMT-Linie für die Stromversorgungsproduktion, einschließlich SMT-Lader, vollautomatischem Drucker, Reflow-Ofen, Förderband und Offline-AOI. I.C.T-Ingenieure sorgten für die Installation und Schulung vor Ort und stellten so sicher, dass die Linie eine optimale Leistung erreichte. Der Kunde lobte die Qualität und den Support der Ausrüstung: „Alle Maschinen kommen aus China I.C.T. Gute Qualität und guter Preis. Vielen Dank, Andy und Billy, dass Sie diese Linie gebaut und uns im Umgang mit diesen Maschinen geschult haben.“
| Service- und Schulungsunterstützung
I.C.T bietet umfassende Installations-, Inbetriebnahme- und Schulungsdienste für alle SMT-Geräte. Ingenieure begleiten Kunden durch Einrichtung, Betrieb, Wartung und Fehlerbehebung. Unser Ziel ist es, sicherzustellen, dass Bediener die SMT-Linie unabhängig und sicher verwalten und vom ersten Tag an eine optimale Produktionsleistung erzielen können.
| Kundenlob
Kunden loben I.C.T immer wieder für den schnellen technischen Support, die gut verpackten Lieferungen und die hochwertige Ausrüstung. Ingenieure sind für ihre Professionalität und effektive Ausbildung bekannt. Das Feedback unterstreicht die Zuverlässigkeit, Benutzerfreundlichkeit und schnelle Reaktion der I.C.T-Maschinen auf Produktionsherausforderungen.
| Unsere Zertifizierung
Alle I.C.T Yamaha SMT-Maschinen, einschließlich YSM10, tragen CE-, RoHS-, ISO9001- und proprietäre Patente. Diese Zertifizierungen gewährleisten die Einhaltung internationaler Sicherheits- und Qualitätsstandards und geben den Kunden Vertrauen in die Leistung und die Einhaltung gesetzlicher Vorschriften.
| Über I.C.T und Factory
I.C.T betreibt eine große F&E- und Produktionsanlage mit strengen Qualitätskontrollsystemen. Unser Team aus Ingenieuren und Technikern umfasst mehr als 200 Mitarbeiter und bietet weltweit Installation, Schulung und technischen Support. Im Laufe der Jahre hat I.C.T Tausende von SMT-Linien an Kunden in über 80 Ländern geliefert und so eine globale Reichweite und gleichbleibend hochwertige Fertigungslösungen gewährleistet.
