YSM40R
I.C.T
| Menge: | |
|---|---|
| Effiziente Hochgeschwindigkeits-PCB-Montage
Die YSM40R ist eine leistungsstarke Yamaha SMT Bestückungsmaschine, die für die schnelle und präzise Montage auf modernen SMT Produktionslinien entwickelt wurde. Das System ist für die Handhabung von Dual- oder Single-Lane-Platinen ausgelegt und unterstützt Komponenten von ultrakleinen 0201-Chips bis hin zu größeren Teilen. Mit einer kompakten Stellfläche und fortschrittlichen Zuführsystemen bietet YSM40R eine unterbrechungsfreie Produktion, hohe Platzierungsgenauigkeit und außergewöhnliche Flexibilität und ist damit eine ideale Lösung für Elektronikhersteller, die Effizienz und hochwertige Ergebnisse anstreben.
| Produktmerkmale
1. Ultrahochgeschwindigkeitsplatzierung

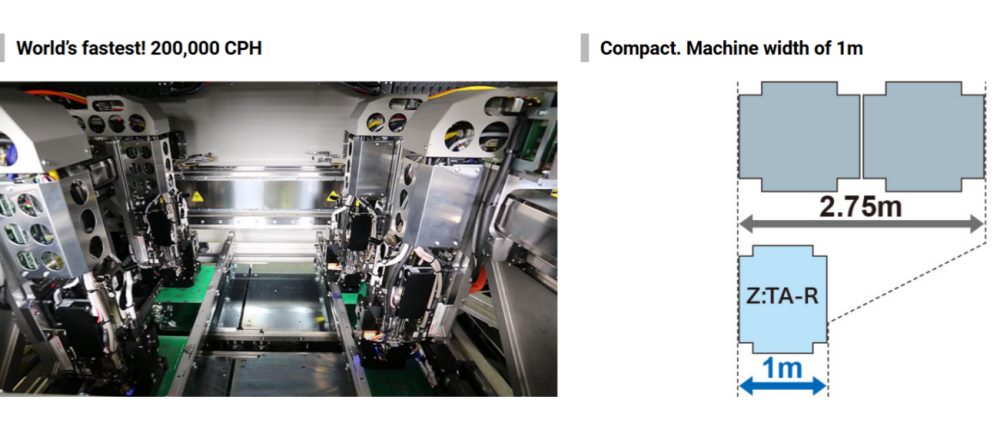

Der YSM40R erreicht bis zu 200.000 CPH mit einer 4-Strahl-Konfiguration. Sein fortschrittlicher Drehkopf sorgt für eine schnelle Aufnahme und Platzierung von Bauteilen und verkürzt so die Produktionszeit bei gleichzeitig hoher Genauigkeit. Diese Geschwindigkeit ist ideal für die hochvolumige Elektronikfertigung und den flexiblen Linienbetrieb.
2. Flexible Komponentenhandhabung
YSM40R unterstützt Komponenten von metrischen 0201-Chips bis hin zu größeren Steckverbindern und ist für mehrere Komponentengrößen und -typen geeignet. Die Maschine bietet ein- oder zweispurigen Betrieb, passt sich an eine Vielzahl von PCB-Größen und Produktionsanforderungen an und gewährleistet minimale Umrüstungen und hohe Effizienz.
3. Innovatives Feeder-System
Der Super-Loader-Feeder ermöglicht eine kontinuierliche Komponentenversorgung mit minimalen Ausfallzeiten. In Kombination mit modularen Zuführ- und Versorgungsgeräteoptionen können Bediener die Einstellungen für verschiedene Produktionsformate schnell neu konfigurieren und so die Flexibilität maximieren und gleichzeitig einen reibungslosen Betrieb gewährleisten.
| Spezifikation
| Modell | 4-Strahl, 4-Kopf -Spez. (YSM40R-4) | 2-Strahl, 2-Kopf-Spez. (YSM40R-2) |
| Anwendbar PCB | L700×B460mm bis L50×B50mm | |
| Geschwindigkeit | 200.000 CPH (bei Verwendung eines RS-Kopfes) | 58.000 CPH (bei Verwendung eines MU-Kopfes) |
| Anwendbare Komponenten | 0201* bis □6,5 mm (Höhe 2,0 mm oder weniger) *Option 03015 bis 45×60m (Höhe 15mm oder weniger) | 0402 bis 45×100 mm (Höhe 15 mm oder weniger) 0603 bis 45×100 mm (Höhe 25,5 mm oder weniger) |
| Montagegenauigkeit | +/-35μm (25μm) Cpk ≧1,0 (3σ) | +/-40μm (30μm) Cpk ≧1,0 (3σ) |
| Anzahl der Komponententypen * Konvertierung von 8 mm breitem Band | Max. 80 Feeder mit RS-Köpfen Max. 88 Feeder mit MU-Köpfen Max. 84 Feeder mit RS x 2 + MU x 2 Köpfen | 92 Feeder mit MU- oder FL-Köpfen |
| Stromversorgung | 3-Phasen-Wechselstrom 200/208/220/240/380/400/416 V +/-10 % | |
| Luftversorgungsquelle | 0,45 MPa oder mehr, in sauberem, trockenem Zustand | |
| Außenmaß | L1.000×B2.100×H1.550mm | |
| Gewicht | Ca. 2.100 kg | |
* Technische Daten und Aussehen können ohne vorherige Ankündigung geändert werden.
| SMT Linienausrüstungsliste
Der Σ-G5SⅡ wird üblicherweise in eine komplette SMT-Produktionslinie integriert , einschließlich Lotpastendrucker, SPI-Inspektionssystem, Reflow-Ofen, AOI-Inspektionsmaschine und PCB-Handhabungsausrüstung. I.C.T bietet eine vollständige Linienintegration mit SMT-, DIP-, Beschichtungs- und Smart-Factory-Automatisierungslösungen, um Kunden weltweit beim Aufbau effizienter und skalierbarer Elektronikfertigungssysteme zu unterstützen.
I.C.T bietet auch eine große Auswahl an Yamaha SMT Bestückungsmaschinen, einschließlich der Modelle Σ-F8S und Σ-G5SⅡ. Diese Systeme bieten unterschiedliche Geschwindigkeiten, Kopfkonfigurationen und Komponentenhandhabungsoptionen, sodass Elektronikhersteller die ideale Lösung für die Produktion kleiner, mittlerer oder großer Stückzahlen auswählen können. Alle Maschinen lassen sich nahtlos in vollständige SMT-Linien integrieren und gewährleisten so eine gleichbleibende Qualität und Produktionseffizienz bei allen Modellen.
| Kundenerfolgsvideo
In Kasachstan lieferte I.C.T erfolgreich eine komplette SMT-Linie für die Stromversorgungsproduktion, einschließlich SMT-Lader, vollautomatischem Drucker, Reflow-Ofen, Förderband und Offline-AOI. I.C.T-Ingenieure sorgten für die Installation und Schulung vor Ort und stellten so sicher, dass die Linie eine optimale Leistung erreichte. Der Kunde lobte die Qualität und den Support der Ausrüstung: „Alle Maschinen kommen aus China I.C.T. Gute Qualität und guter Preis. Vielen Dank, Andy und Billy, dass Sie diese Linie gebaut und uns im Umgang mit diesen Maschinen geschult haben.“
| Service- und Schulungsunterstützung
I.C.T bietet umfassende Dienstleistungen einschließlich Installation, technischer Schulung und fortlaufendem Support für alle SMT-Linien. Unsere Ingenieure führen die Bediener durch den Maschinenbetrieb, die Produktionseinrichtung und die Fehlerbehebung. Die Schulung ist auf den Produktionsablauf jedes Kunden zugeschnitten und gewährleistet so eine optimale Leistung und eine reibungslose Integration in bestehende Fabrikprozesse. Wir bieten kontinuierlichen Remote- und Vor-Ort-Support an, um die Stabilität und Effizienz der Produktion aufrechtzuerhalten.
| Kundenlob
Kunden loben I.C.T immer wieder für den schnellen, professionellen Support, die hochwertigen Maschinen und die sichere Lieferung. Ingenieure werden für ihre praktische Ausbildung gewürdigt, während die Geräte für ihre Zuverlässigkeit und Benutzerfreundlichkeit gelobt werden. Unser reaktionsschneller Service stellt sicher, dass Probleme schnell behoben werden, und hilft den Fabriken, eine kontinuierliche Produktion und eine qualitativ hochwertige Produktion aufrechtzuerhalten.
| Unsere Zertifizierung
I.C.T SMT Maschinen sind CE-, RoHS- und ISO9001-zertifiziert und verfügen über mehrere Patente für innovative Technologie. Unser Qualitätsmanagementsystem stellt sicher, dass alle Geräte globale Sicherheits- und Umweltstandards erfüllen und unseren Kunden zuverlässige, konforme und leistungsstarke Produktionslösungen bieten.
| Über I.C.T und Factory
I.C.T ist ein führender SMT Komplettlösungsanbieter mit einem großen F&E- und Produktionsteam. Im Laufe der Jahre sind wir schnell gewachsen und bedienen Kunden in über 80 Ländern. Unsere Fabriken wenden strenge Qualitätskontroll- und Testverfahren an, um eine hohe Zuverlässigkeit zu gewährleisten. Mit weltweiter Präsenz, erfahrenen Ingenieuren und umfassendem technischen Support liefert I.C.T schlüsselfertige SMT-Lösungen vom ersten Entwurf bis hin zu voll funktionsfähigen Produktionslinien.
