I.C.T-1500
I.C.T
| Menge: | |
|---|---|
| I.C.T-1500 LED PCB Schablone Druckerübersicht

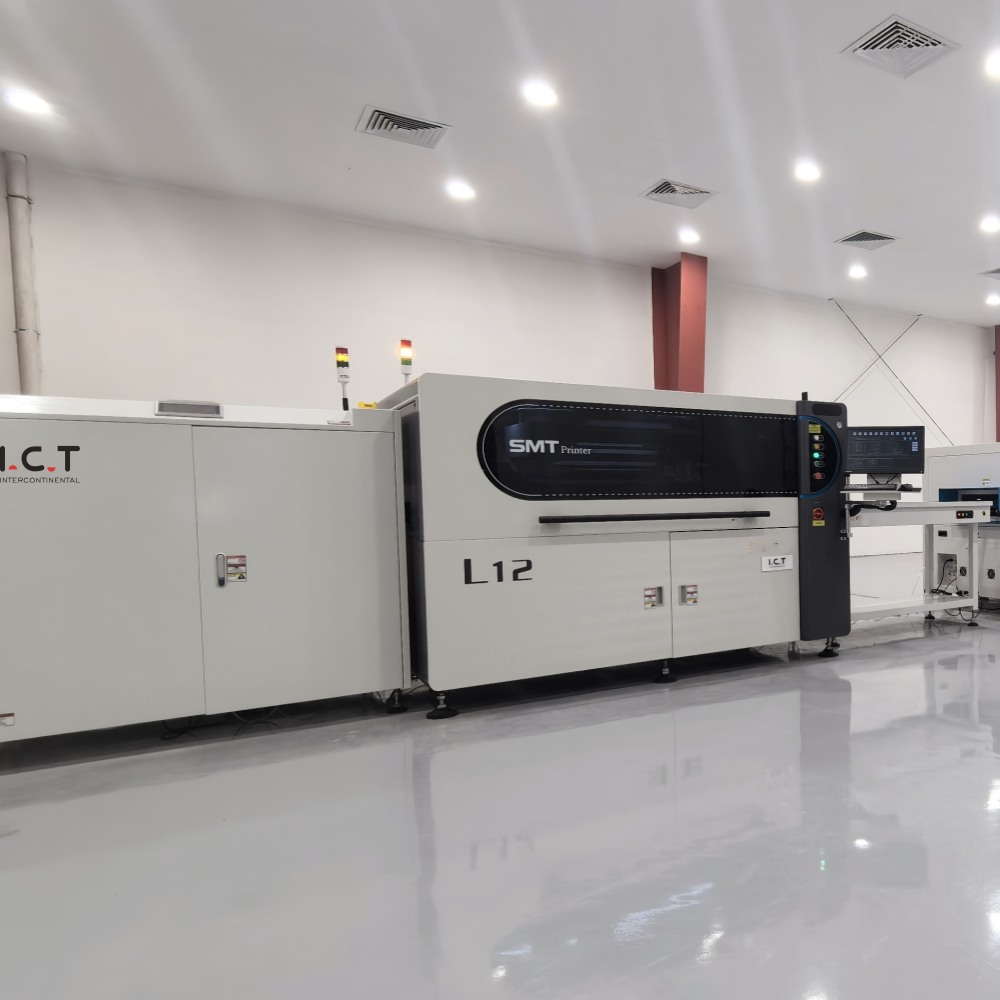

Der I.C.T-1500 LED PCB Schablone-Drucker ist ein hochpräziser automatischer Lotpastendrucker, der für LED und lange Platinen PCBs entwickelt wurde. Mit über 25 Jahren Erfahrung liefert I.C.T vollständige SMT Fabriklösungen und integriert Industrie 4.0- und MES-Systeme für eine fehlerfreie Produktion. Dieser vollautomatische SMT LED-Drucker bietet automatische Schablonenreinigung, PCB-Kalibrierung und einstellbaren Druck für erstklassige Ergebnisse. Im Jahr 2021 wurden über 1900 SMT-Maschinen verkauft, was Platz zwei in der Branche darstellt. Für Langlebigkeit und niedrige Ausfallraten werden importierte Top-Markenteile verwendet. Perfekt für Hersteller, die ein Longboard LED PCB Schablone Drucker für LED Beleuchtung oder Fernseher benötigen. Es verfügt über eine einfache Windows 10-Schnittstelle mit Einrichtungszeiten von weniger als 10 Minuten.
| Besonderheit
Der Drucker I.C.T-1500 LED PCB Schablone erreicht eine hohe Positionsgenauigkeit mit ±0,015 mm wiederholter Positionierung und einer Druckgenauigkeit von 0,03 mm. Dies gewährleistet einen präzisen Lotpastenauftrag und reduziert Fehler auf langen Platinen. Sein fortschrittliches Sichtsystem mit gleichmäßigen Ringlichtern identifiziert verschiedene PCB-Markierungen und unterstützt so die Verzinnung und Verkupferung. Es besteht aus zuverlässigen Teilen wie KURODA-Kugelumlaufspindeln und gewährleistet die Konsistenz von LED und der Fahrzeugelektronik. Diese Funktion hilft Fabriken, qualitativ hochwertige PCBs mit minimaler Nacharbeit zu produzieren und so die Effizienz zu steigern.
Dieser vollautomatische SMT LED-Drucker verfügt über ein automatisches PCB-Kalibrierungssystem für eine schnelle und genaue Platinenausrichtung. Das von einem Direktmotor angetriebene dreiachsige Gestänge verstellt PCBs schnell und präzise, ideal für lange oder dünne Bretter. Es sorgt für einen reibungslosen Kontakt mit der Schablone und spart so Zeit und Mühe. Dies ist besonders nützlich für Longboard-LED PCB Schablone-Drucker in der LED- oder TV-Produktion, da es Stabilität bietet und manuelle Anpassungen für einen besseren Arbeitsablauf reduziert.
Der I.C.T-1500 verfügt über einen aufgehängten Druckkopf mit automatischer Druckanpassung für Echtzeit-Feedback. Das von hochpräzisen Schrittmotoren gesteuerte Bogenbrückendesign sorgt für einen stabilen Druck. Dies führt zu einer perfekten Pastenbildung auf langen PCBs, geeignet für LED und allgemeine Elektronik. Die Online-Überwachung des Systems verbessert die Qualitätskontrolle und macht es zu einem zuverlässigen vollautomatischen SMT LED Drucker für die Massenproduktion.
| Spezifikation
| Modell | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Rahmengröße (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB Größe (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichtung | Links rechts; Rechts links; Links links; Rechtsgerechter | ||
| Unterstützungssystem | Magnetpin/Up-Ab-Abwärts-Tabelle eingestellt/Stützblock | ||
| Spannsystem | Seitliche Klemmung (Vakuumdüse, automatisch einziehbarer Z-Druck ist optional) | ||
| Druckerkopf | Zwei unabhängige motorisierte Druckköpfe | ||
| Rakeltyp | Edelstahl (Standard), Kunststoff | ||
| Reinigungssystem | Trocken, nass, Vakuum | ||
| Inspektion | 2D-Inspektion (Standard) | ||
| Stromversorgung | Wechselstrom: 220 ± 10 %, 50/60 Hz, 3 kW | ||
| Kontrollmethode | PC-Steuerung | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Rahmengröße (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB Größe (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.

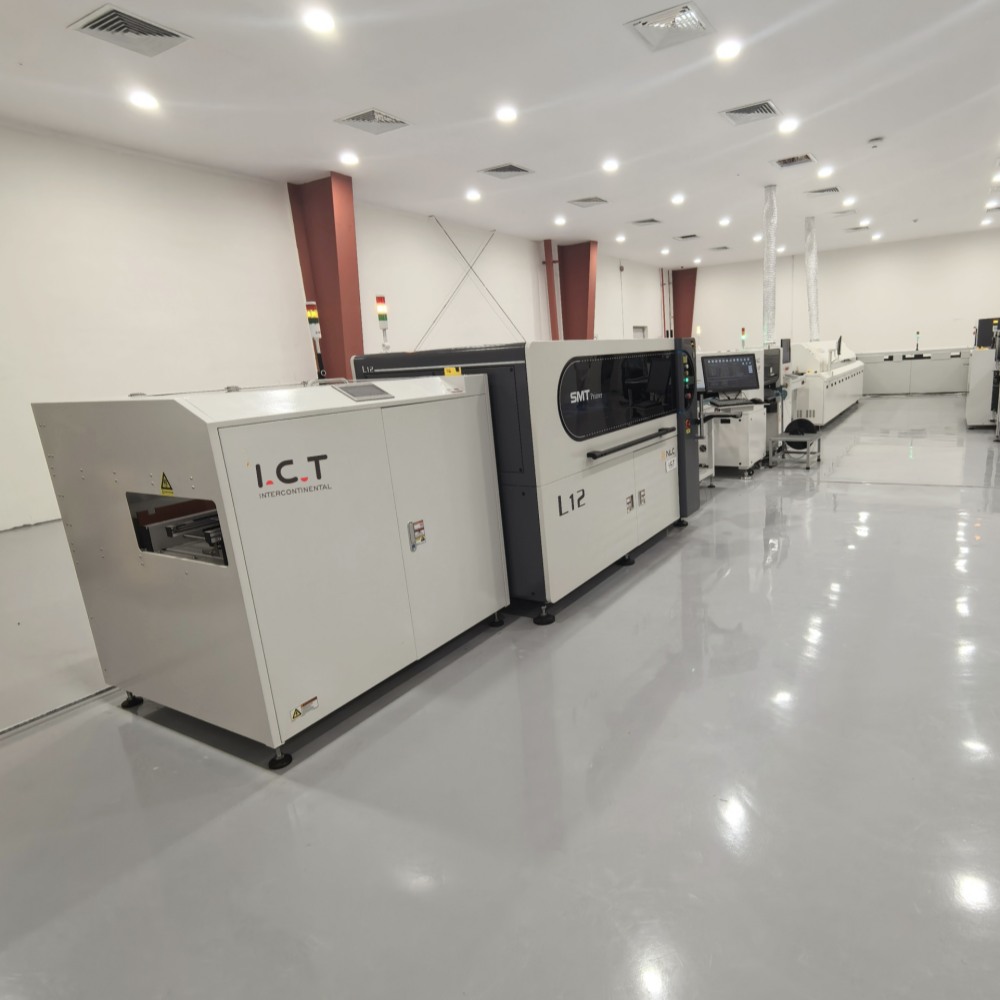

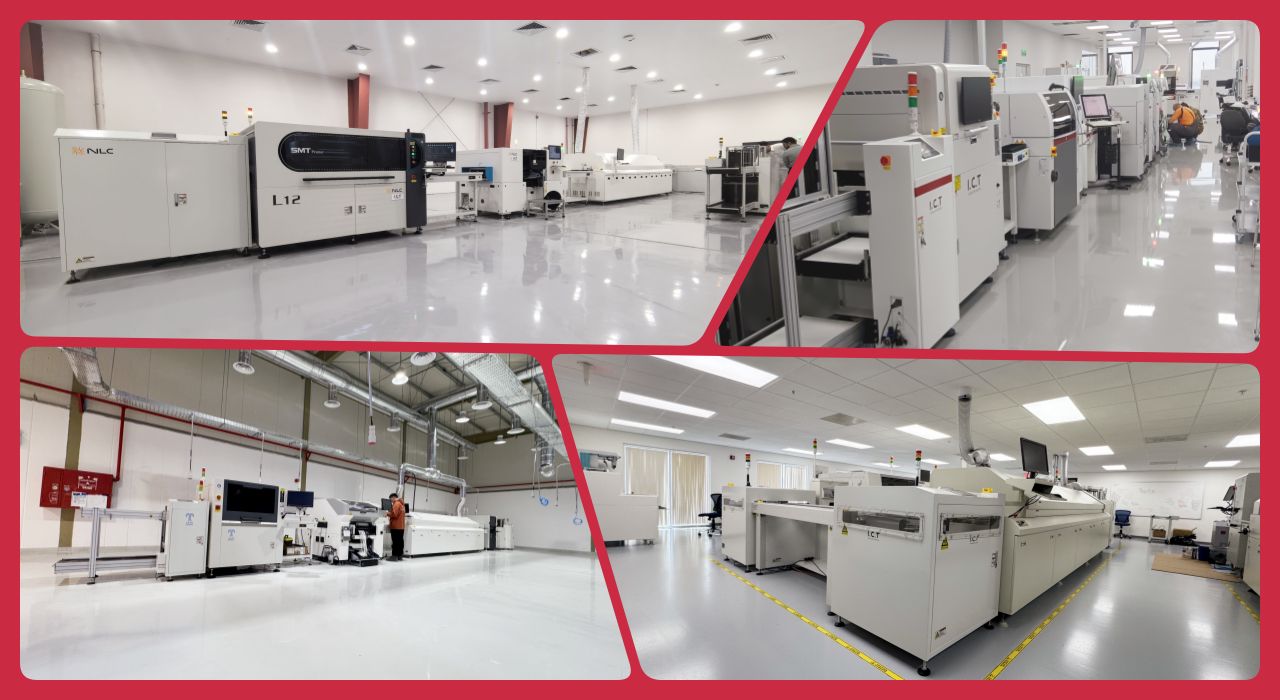

| SMT Linienausrüstungsliste
Unsere hochwertige PCBA-Produktionslinie verfügt über fortschrittliche Ausrüstung für eine effiziente und präzise PCB-Montage. Die vollautomatische SMT-Linie umfasst einen Lader, einen automatischen Drucker für den präzisen Auftrag von Lotpaste, eine Bestückungsmaschine für die präzise Platzierung von Bauteilen, einen Reflow-Ofen für zuverlässiges Löten und ein AOI-System für eine gründliche Fehlerprüfung. Diese hochwertige PCBA-Produktionslinie gewährleistet einen reibungslosen Betrieb, hohe Zuverlässigkeit und eine kostengünstige SMT-Montage und erfüllt vielfältige Branchenanforderungen.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| AOI Maschine | Prüft Lötstellen und Platzierungsfehler. |
| SPI Maschine | Überprüft Höhe und Qualität der Lotpaste. |
| Rückverfolgbarkeitsausrüstung | Zeichnet und verfolgt Produktionsdaten: Laserbeschriftungsmaschine /Etikettenmontagegerät/Tintenstrahldrucker |
| Kundenerfolgsvideo
Im Jahr 2025 besuchten I.C.T-Ingenieure eine LED-Beleuchtungsfabrik in Asien, um eine komplette SMT-Linie zu installieren und zu schulen. Der Kunde forderte 13 Maschinen mit einer Gesamtlänge von 29 Metern, benötigte diese jedoch in einem 21 m langen und 5 m breiten Raum. Wir haben einen U-förmigen Grundriss mit einer Länge von 16 m und einer Breite von 2,7 m entworfen. Nach zwei Tagen Installation und Debugging sowie sechs Tagen Schulung und Support wurde das Projekt erfolgreich abgeschlossen. Dies hat unsere Fähigkeit unter Beweis gestellt, LED PCB Schablone-Drucker effektiv anzupassen und zu unterstützen.
| Service- und Schulungsunterstützung
I.C.T bietet umfassenden Service und Schulung für den Drucker LED PCB Schablone, um einen reibungslosen Betrieb zu gewährleisten. Unser Team bietet Installation, Wartung und schnellen technischen Support vor Ort. Die Schulung umfasst Bedienung, Fehlerbehebung und Optimierung, abgestimmt auf Ihre Bedürfnisse. Mit mehr als 25 Jahren Erfahrung liefern wir schnelle Antworten auf Probleme, minimieren Ausfallzeiten und bauen Vertrauen durch langfristigen Support auf.
| Kundenrezensionen
Kunden loben unsere Techniker für ihren kompetenten und freundlichen Service bei der Einrichtung. Sie schätzen die Präzision und Zuverlässigkeit der LED PCB Schablone-Drucker. Lob verdienen auch unsere sichere Verpackung und der sichere Transport. Viele schätzen unsere schnelle Reaktion auf Probleme, die eine unterbrechungsfreie Produktion und hohe Kundenzufriedenheit gewährleistet.
| Zertifizierungen und Standards
I.C.T verfügt über Zertifizierungen wie CE, RoHS und ISO9001 und stellt sicher, dass die Drucker LED PCB Schablone globalen Standards entsprechen. Wir haben auch Patente für Innovationen wie das Reinigungssystem. Diese Referenzen garantieren eine hochwertige und sichere Ausrüstung und geben den Kunden Vertrauen in unsere Produkte.
| Über das Unternehmen I.C.T und unsere Fabrik
I.C.T ist ein führender Anbieter von Elektroniklösungen mit eigenen Forschungs-, Entwicklungs- und Produktionsteams. Wir beschäftigen 89 Mitarbeiter auf einer 12.000 m² großen Anlage und wachsen mit einem 30-Millionen-Dollar-Fonds schnell. Unsere Fabrik bedient über 1600 Kunden in 72 Ländern und verwendet strenge Test- und Qualitätssysteme. Dies unterstützt die weltweite Bereitstellung fortschrittlicher Produkte wie des Druckers I.C.T-1500 LED PCB Schablone.
