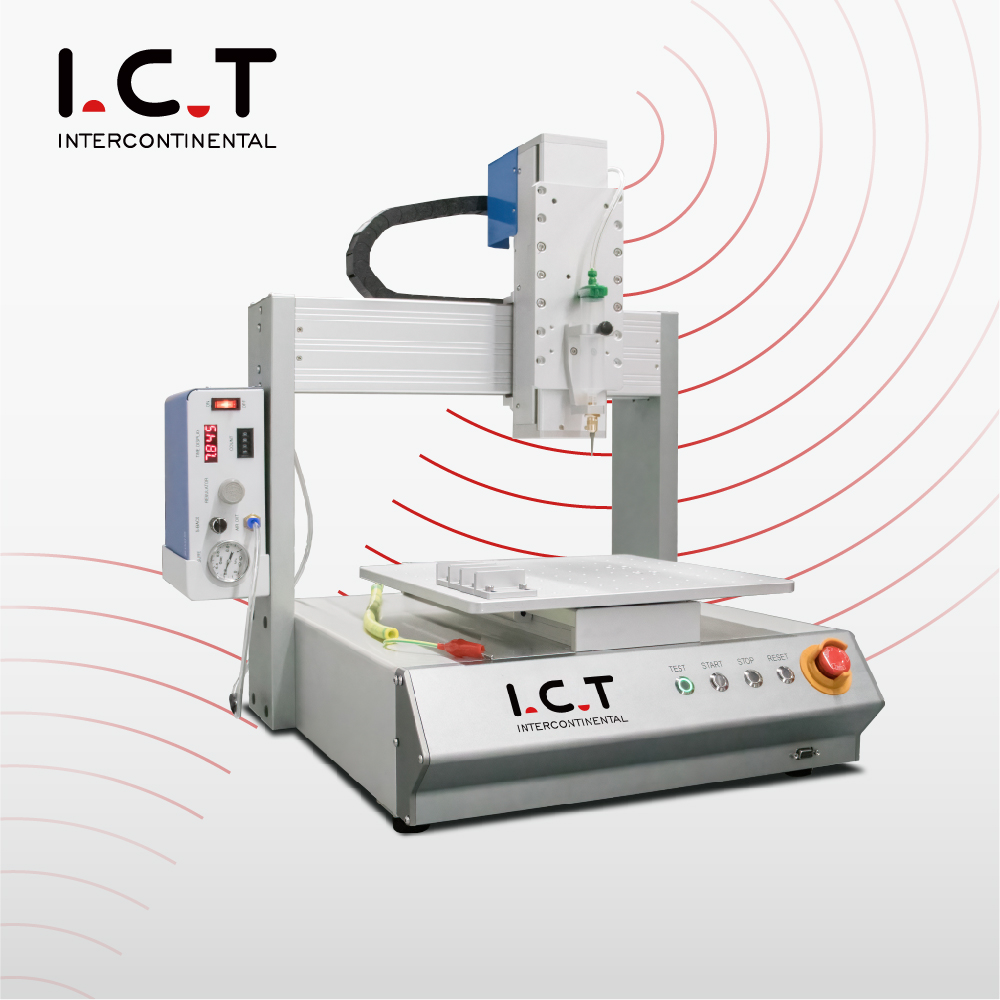

Die I.C.T 3-Achsen-Tisch-PCB-Dosiermaschine ist für die präzise Materialdosierung in der Elektronikfertigung, PCB-Montage, LED-Produktion, Halbleiterverpackung, optischen Linsenbonding, Chip-Bonden und Kleinteilebeschichtung konzipiert. Es kann mit UV-Kleber, AB-Kleber, Epoxidharz, Weißkleber, EMI-Leitkleber, Silikon, Silberkleber, Rotkleber, Lötpaste, Wärmeableitungspaste und anderen Prozessmaterialien verwendet werden. Mit der tragbaren LCD-Steuerung können Bediener Auftragswege, Geschwindigkeit, Leimmenge, Abgabezeit und Stoppzeit einstellen. Mit seiner kompakten Tischstruktur eignet es sich für Technikräume, Musterfertigung, Reparaturstationen und flexible SMT Produktionsbereiche.
Diese 3-Achsen-Tisch-Dosiermaschine PCB verwendet X-, Y- und Z-Bewegungen, um Punkt-zu-Punkt-Dosierungen, kontinuierliche Linien und Bogenpfade durchzuführen. Für die PCB-Produktion ist dies von Bedeutung, da Leim oder Paste häufig in kleinen Bereichen, entlang von Kanten oder um spezielle Bauteilpositionen herum aufgetragen werden muss. Die Maschine unterstützt Punkt-, Linien-, Flächen-, Kreis-, Bogen-, unregelmäßige Kurven- und nicht flache 3D-Trajektoriendosierung. Dies gibt Ingenieuren mehr Freiheit bei der Einrichtung des Prozesses für die PCB-Befestigung, LED-Teile, COB-Verpackungen oder kleine elektronische Baugruppen. Es hilft dem Team, von manueller Arbeit zu einem wiederholbareren Prozess überzugehen, ohne zu viel Platz in der Fabrik zu beanspruchen.
Die Maschine wird über ein LCD-Panel und ein Handprogrammiergerät bedient. Bediener können ohne kompliziertes Computersystem Programme erstellen, Parameter anpassen und Jobs wechseln. Dies ist nützlich für Fabriken, die viele PCB-Modelle oder kleine Chargen verarbeiten. Mit dem Controller können Benutzer die Leimgröße, die Abgabegeschwindigkeit, die Abgabezeit, die Stoppzeit und andere wichtige Parameter einstellen. Neue Bediener können den grundlegenden Arbeitsablauf schneller erlernen, während Ingenieure Prozessänderungen vornehmen können, ohne die gesamte Linie zu verlangsamen. Bei einer 3-Achsen-Kolben-Tischklebemaschine für die Dosierung in der SMT-Produktion trägt diese einfache Steuerungsmethode dazu bei, den Rüstdruck bei der täglichen Arbeit zu reduzieren.
Die Materialstabilität ist einer der wichtigsten Punkte bei der PCB-Dosierung. Diese Maschine verwendet eine spezielle Dosiersteuerung, um eine gleichmäßige Ausgabe, einen sauberen Schnitt und einen reibungslosen Kleberabbruch zu gewährleisten. Es hilft, Rückstände, Leckagen, ungleichmäßige Punkte und Materialverschwendung zu reduzieren. Die automatische Anti-Aushärtungsfunktion trägt außerdem dazu bei, ein Verstopfen der Nadel zu verhindern, was hilfreich ist, wenn Leim, Lotpaste, Epoxidharz, Rotleim, Silikon oder andere Materialien verwendet werden, die während des Betriebs austrocknen oder eindicken können. Für Produktionsteams bedeuten weniger blockierte Nadeln weniger Unterbrechungen. Für Qualitätsteams bedeutet eine stabile Materialausgabe, dass der Prozess einfacher zu überprüfen, zu wiederholen und zu verbessern ist.
Das System kann 999 Dosierprozessdateien mit bis zu 65.535 Punkten in jeder Datei speichern. Dadurch können Kunden verschiedene Produkte verwalten, ohne jedes Programm von Anfang an erstellen zu müssen. Wenn eine Nachbestellung eintrifft, können Bediener die gespeicherte Datei aufrufen und kleine Anpassungen vornehmen, anstatt bei Null anzufangen. Dies ist praktisch für Musterräume, Kleinserienproduktion, Reparaturstationen und die Montage gemischter Modelle PCB. Außerdem verringert sich das Risiko, dass Punkte fehlen oder falsche Werte geändert werden. Für Fabriken, die häufig zwischen Produkttypen wechseln, ist die Programmspeicherung keine Kleinigkeit; Es spart jede Woche Zeit.
Die 3-Achsen-Benchtop-PCB-Dosiermaschine arbeitet mit der Logoshop-Software und kann gängige Dateiformate importieren, darunter NC, AI, DXF, JPG, BMP und gescannte Dateien. Dies hilft Ingenieuren, vorhandene Zeichnungen oder Konstruktionsdaten zur Vorbereitung von Abgabewegen zu nutzen. Anstatt jeden Punkt manuell einzulernen, kann das Team eine Datei importieren, einen Pfad erstellen und ihn auf der Maschine verfeinern. Dies ist nützlich für kundenspezifische PCB-Produkte, LED-Module, optische Teile und elektronische Baugruppen mit häufigen Designänderungen. Eine bessere Dateikompatibilität trägt außerdem dazu bei, manuelle Programmierfehler zu reduzieren und den Prozess konsistenter zu halten.
Der importierte fotoelektrische Sensor unterstützt das automatische Einlernen der XYZ-Koordinaten und hilft der Maschine dabei, Referenzpunkte zu finden, wenn Nadeln, Vorrichtungen oder Produkttypen gewechselt werden. Das Antriebssystem verwendet einen Schrittmotor, einen Riemen und eine präzise lineare Führungsschiene mit einer XYZ-Wiederholgenauigkeit von bis zu ±0,03 mm. Diese Genauigkeit ist nützlich für das COB-Bonding, die PCB Teilefixierung, das LED Dispensieren und den kleinflächigen Materialauftrag. Kunden können zwischen verschiedenen Arbeitsbereichen wählen, darunter 300×300 mm, 400×400 mm und 500×500 mm. Dadurch kann die Maschine für unterschiedliche Produktgrößen geeignet sein und gleichzeitig den gleichen Tischstil beibehalten. Es ist eine praktische Wahl für kontrollierte PCB-Dosierarbeiten.
| Technische Daten der Tisch-PCB-Ausgabe :
| Artikel | I.C.T-S300 | I.C.T-S300L | I.C.T-S500 |
|---|---|---|---|
| Arbeitsbereich | 300 (X) × 300 (Y) × 95 (Z) mm | 400 (X) × 400 (Y) × 95 (Z) mm | 500 (X) × 500 (Y) × 95 (Z) mm |
| Maschinengröße | 490 (L) × 528 (B) × 679 (H) mm | 590 (L) × 628 (B) × 679 (H) mm | 690 (L) × 728 (B) × 679 (H) mm |
| Reisegeschwindigkeit | 400 mm/Sek. (XY), 200 mm/Sek. (Z) | 400 mm/Sek. (XY), 200 mm/Sek. (Z) | 400 mm/Sek. (XY), 200 mm/Sek. (Z) |
| Maximale Belastung | 8 kg | 8 kg | 8 kg |
| Fahrmodus | Schrittmotor + Riemen + präzise lineare Führungsschiene | Schrittmotor + Riemen + präzise lineare Führungsschiene | Schrittmotor + Riemen + präzise lineare Führungsschiene |
| XYZ Wiederholbarkeit | ±0,03 mm | ±0,03 mm | ±0,03 mm |
| Betriebssystem | LCD-Panel / Handprogrammiergerät | LCD-Panel / Handprogrammiergerät | LCD-Panel / Handprogrammiergerät |
| Programmkapazität | 999 Parameterdateien, 65.535 Punkte pro Datei | 999 Parameterdateien, 65.535 Punkte pro Datei | 999 Parameterdateien, 65.535 Punkte pro Datei |
| Bewegungsmuster | 3-Achsen-Punkt-zu-Punkt, durchgehende Linie, Bogen | 3-Achsen-Punkt-zu-Punkt, durchgehende Linie, Bogen | 3-Achsen-Punkt-zu-Punkt, durchgehende Linie, Bogen |
| Stromversorgung | AC220V, 50/60Hz, 0,5kW | AC220V, 50/60Hz, 0,5kW | AC220V, 50/60Hz, 0,5kW |
| Gewicht | Ungefähr 35 kg | Etwa 45 kg | Etwa 55 kg |
* I.C.T arbeitet weiter an Qualität und Leistung, Spezifikationen und Erscheinungsbild können ohne besondere Ankündigung aktualisiert werden. Falls abweichend, folgen Sie bitte der neuen Liste.
| PCBA Ausrüstungsliste für Beschichtungslinien
I.C.T Produkte der Produktionslinie zum Beschichten und Dosieren, einschließlich Dosiermaschinen, Schutzbeschichtungsmaschinen, Härtungsöfen, PCB Förderbänder, AOI Inspektionssysteme und PCBA Nutzentrennmaschinen. Die Dosiermaschine trägt Klebstoff, Lotpaste, Silikon, Epoxidharz oder Thermomaterial auf ausgewählte PCB Bereiche auf. Die Schutzbeschichtungsmaschine schützt PCB Oberflächen vor Feuchtigkeit, Staub und Verunreinigungen. Der Härtungsofen führt die UV- oder Wärmehärtung nach dem Beschichten oder Auftragen durch. AOI unterstützt die Prozessinspektion, während Nutzentrenngeräte fertige Platinen mit weniger Stress trennen. Zusammen helfen diese Produkte Kunden beim Aufbau eines umfassenderen Arbeitsablaufs rund um die 3-Achsen-Tischklebemaschine und -dosierung.
| Produktname | Zweck in PCBA Beschichtungslinie |
|---|---|
Trägt präzise Schutzbeschichtungen auf Leiterplatten auf, um staub-, wasser- und explosionsgeschützten Schutz zu gewährleisten. | |
Härt Beschichtungen mit IR- oder UV-Licht und sorgt so für dauerhaften und starken Schutz. | |
Transportiert Leiterplatten reibungslos durch die Beschichtungslinie für eine effiziente Verarbeitung. | |
Stellt PCB für die Produktionslinie bereit und speichert sie, um eine reibungslose Ein- und Ausgabe zu gewährleisten. | |
| Schutzbeschichtung AOI | Überprüft die Beschichtungsqualität und erkennt Mängel, um hohe Standards sicherzustellen. |
