T550+IR4+Convryor
I.C.T
conformal coating machine for PCB
| Menge: | |
|---|---|
| I.C.T Schutzbeschichtungsmaschine für PCB
Die I.C.T-Schutzbeschichtungsmaschine für PCB setzt einen hohen Standard für einfachen und schnellen Platinenschutz. Es nutzt einfache Programmierung und schnelle Setup-Änderungen, um erstklassige Ergebnisse zu erzielen. Diese Maschine passt für PCBs von 50x50 bis 450x460mm. Es bewegt sich in den Bahnen X=450 mm, Y=450 mm und Z=100 mm. Benutzer können Sprührouten frei bearbeiten, wobei auf dem Bildschirm klare Pfade angezeigt werden. Bei vielen Boards werden Spuren schnell kopiert oder gespiegelt. Leistung und Zeit werden automatisch erfasst. Als automatische selektive Beschichtungsmaschine für Leiterplatten eignet sie sich gut für Antriebe, Industriesteuerungen, LED Lichter, Autoelektronik und mehr. Es erfüllt alle Arten von Anforderungen mit hoher Effizienz und geringem Abfall.
| Besonderheit
Entwurf von Übertragungssystemen
Das Übertragungssystem beginnt mit einer starken Plattform, die die Schutzbeschichtungsmaschine während des Betriebs PCB stabil hält. Es verwendet importierte Servomotoren und Treiber für eine gleichmäßige Leistung. Der Servomotor plus Gleitschienenaufbau sorgt für exakte X/Y/Z-Bewegungen und eine hohe Wiederholgenauigkeit. Eine spezielle Staubschutzhülle schützt Schraube und Schiene vor Schmutz, sodass die Wartung einfach bleibt. Flexible Tankketten halten alle Rohre und Leitungen sauber und sicher. Dieses Design reduziert Ausfälle und trägt dazu bei, dass die Maschine in geschäftigen Fabriken zuverlässig läuft. Insgesamt unterstützt es präzises Arbeiten über viele Stunden hinweg ohne Probleme.
Effizienz des Verkehrssystems
Das Transportsystem in der Schutzlackiermaschine für PCB verhindert durch eine spezielle Kette ein Anhaften oder Verklemmen der Platinen. Motoren steuern Geschwindigkeit und Stopps mit großer Sorgfalt. Zylinderklemmen halten PCBs fest, sodass sie sich während des Vorgangs nicht verschieben. Die Breite der Führungsschiene ändert sich halbautomatisch, sodass die Bretter problemlos ein- und ausfahren können. Die Schiene mit Ketten und Profilen bewältigt schwere Bretter ohne sich zu verbiegen. Dieser Aufbau eignet sich gut für die automatische selektive Leiterplattenbeschichtungsmaschine in Linien mit hohem Volumen. Es sorgt für einen reibungslosen Ablauf und steigert die tägliche Leistung.

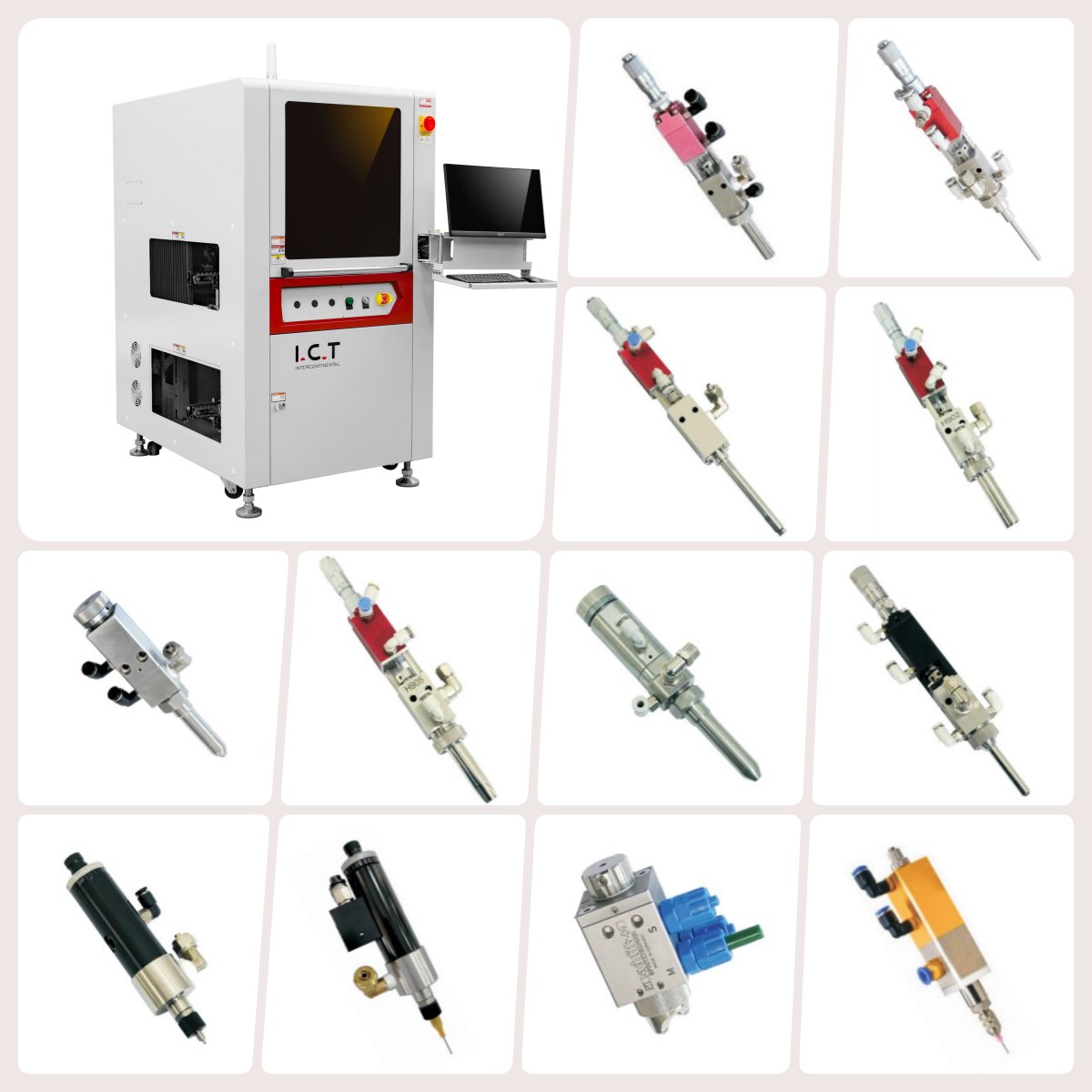

Fortschrittliche Doppelventilbeschichtung
Das Beschichtungssystem verfügt über eine Doppelventilanordnung für anspruchsvolle PCBA-Aufgaben in der Schutzbeschichtungsmaschine für PCB. Dazu gehören Typen wie H-808 für feine Punkte auf kleinen Teilen in LEDs und Gadgets, H-818 für breite Folien auf Autoplatinen und H-828 für dicke Schichten auf Netzteilen. Modulare Teileaustauschventile in weniger als 2 Minuten für schnelle Änderungen. Die optionale U-Achse lässt sich um 360° drehen und bis zu 45° neigen, um harte Stellen zu beschichten. Die eingebaute UV-Lampe prüft den Sprühstrahl live und die CCD-Sicht sorgt für eine punktgenaue Zielgenauigkeit. Dies reduziert den Abfall um 20–30 % und bietet sogar IP67-Schutz.
Zuverlässigkeit des Steuerungssystems
Das Steuerungssystem ordnet die Teile intelligent mit klaren Etiketten für schnelle Kontrollen und Korrekturen in der Schutzbeschichtungsmaschine für PCB. Es verwendet hochpräzise Servoteile für einen stabilen Lauf. Das Wärmeverteilungsdesign mit Luftstrom kühlt es gut. Der PC-plus-Steuerplatinenmodus erhöht das allgemeine Vertrauen. Dadurch bleibt der Betrieb reibungslos und fehlerfrei. Es passt problemlos in ganze SMT-Zeilen.
Einfachheit des Betreibersystems
Das Bedienersystem richtet neue Programme in weniger als 10 Minuten ein und ändert Zeilen in weniger als 2 Minuten unter Windows 10. Die benutzerfreundliche Software führt Benutzer mit einfachen Schritten und Tipps. Es zeigt Arbeitswege live an und sorgt so für klare Übersicht. CCD-Vision hilft als Zusatz. Die Plattform passt die Höhe für alle Benutzer an. Dadurch ist die Schutzbeschichtungsmaschine für PCB einfach zu erlernen und täglich zu verwenden. Das spart Zeit und verringert den Schulungsbedarf.
Fortschrittliches Doppelventil-Beschichtungssystem
Die Schutzbeschichtungsmaschine für PCB verfügt über ein Doppelventildesign für komplexere Platinen und Anwendungen. Es eignet sich für die automatische selektive Beschichtungsmaschine für Leiterplatten mit modularen Teilen, mit denen Ventilkörper schnell für verschiedene Produkte ausgetauscht werden können. Die optionale U-Achse und Neigung erleichtern das Beschichten selbst schwieriger PCBA-Formen. Die integrierte UV-Lampe sorgt für klare Sicht auf den Arbeitsstatus. CCD-Vision kommt als Zusatz für besseres Zielen. Dieses Setup bewältigt unterschiedliche Sprühanforderungen mit hoher Kontrolle. Benutzer wählen zwischen Typen wie H-808 für kleine zerstäubte Punkte auf feinen Teilen, H-818 für breite Fächerfilme auf großen Flächen und H-828 für dicke Schichten mit hohem Durchfluss. Jedes Ventil eignet sich für bestimmte Aufgaben, um Abfall zu reduzieren und die Qualität zu steigern. Insgesamt bietet es flexiblen, zuverlässigen Schutz in einem System.
| Spezifikation
| Selektive konforme Beschichtungsmaschinen | ||||
| Modell | I.C.T-T550 | I.C.T-T550U | I.C.T-T600 | I.C.T-T650 |
| Anzahl der Ventile | 2 (Zerstäubungsventil 1 Kopf, Präzisionsventil 1 Kopf) | 2 (Zerstäubungsventil 1 Kopf, Präzisionsventil 1 Kopf) | 2 (Zerstäubungsventil 2 Kopf) | 4 (Zerstäubungsventil 2 Kopf, Präzisionsventil 2 Kopf) |
| Kontrollmethode | PC + Motion Control-Karte | |||
| Anzahl der Spindeln | X, y, z | X, y, z, u | X, y, z | X, y, z |
| PCB Größe | 50*50 ~ 450*460 mm | |||
| Spindelantrieb | Importiertes Servomotor+Kugelumlaufspindelmodul | |||
| Automatische Reinigung der Ventile | mit 5L Drucktank | |||
| Stromversorgung | Wechselstrom 220 V ± 10 %, 50/60 Hz, 2,2 kW | |||
| Dimension | L910*W1600*H1700mm | |||
| Nettogewicht | 1000 kg | |||
| für Beschichtungsanlagen Ausrüstungsliste

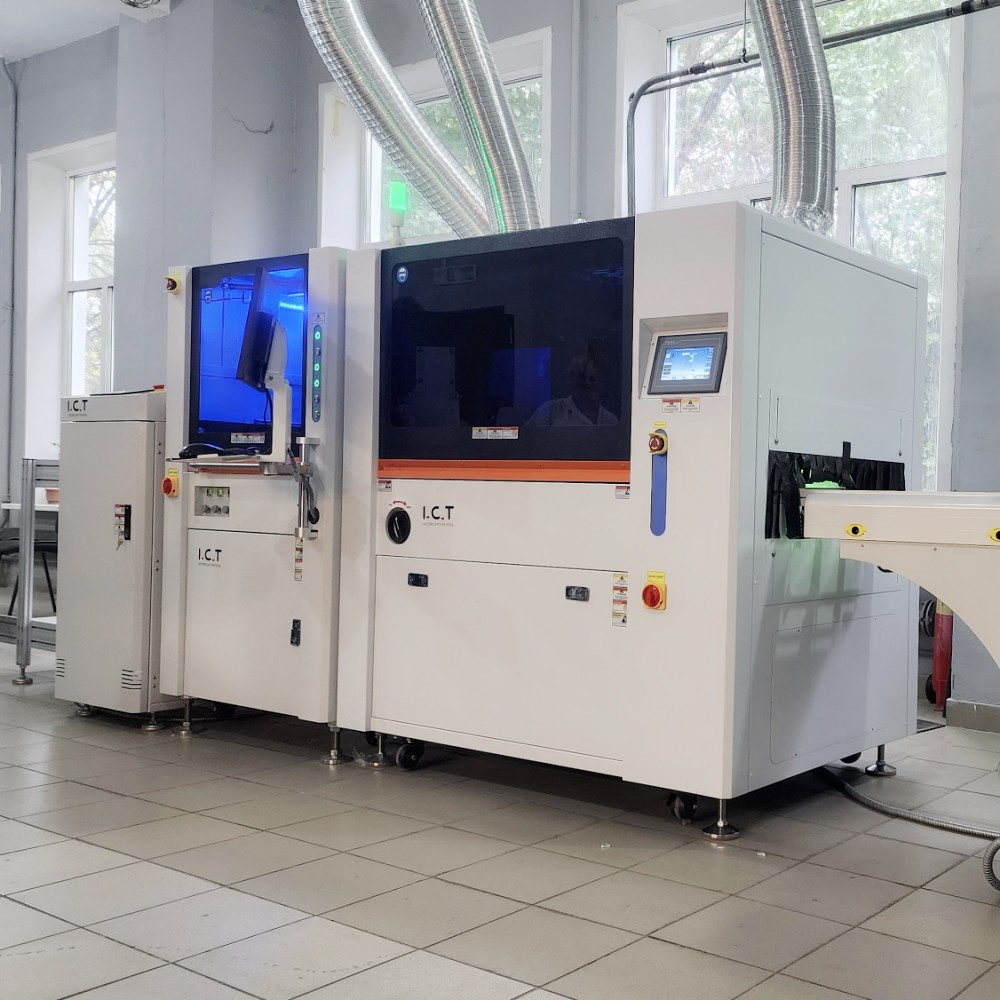

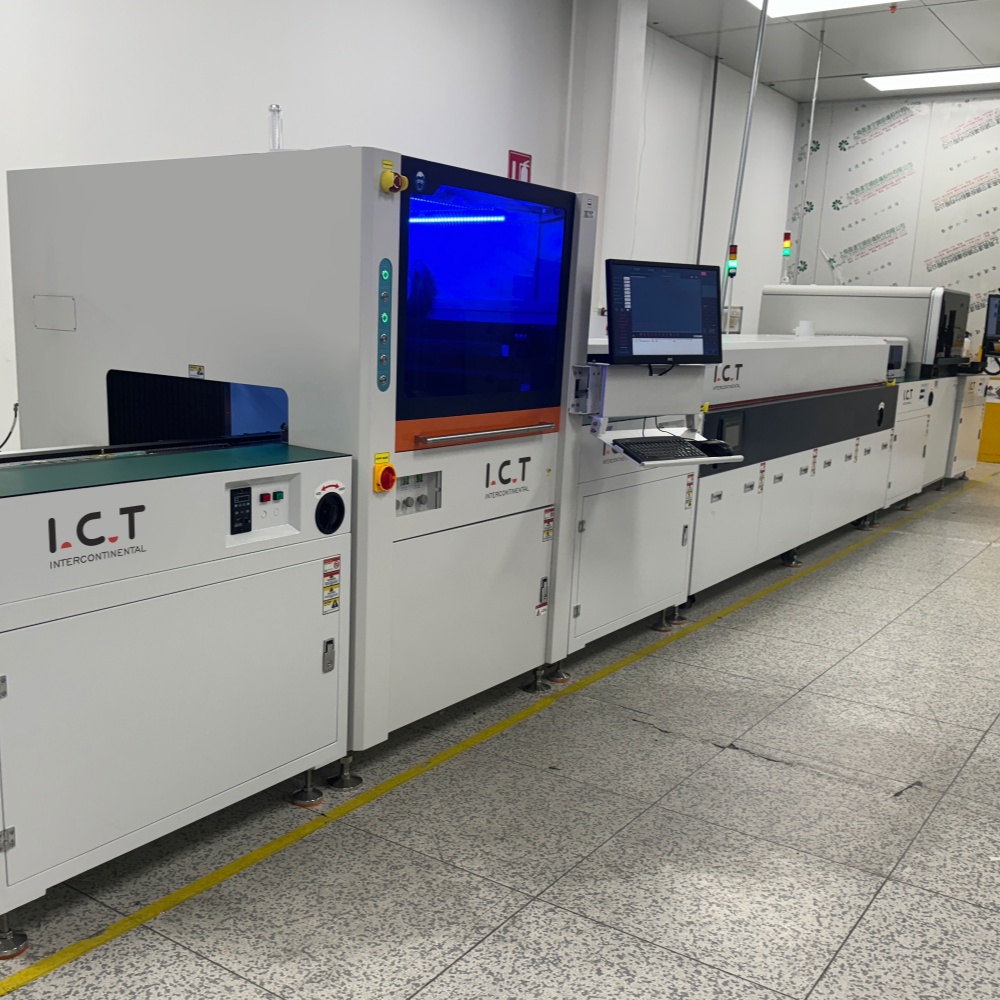

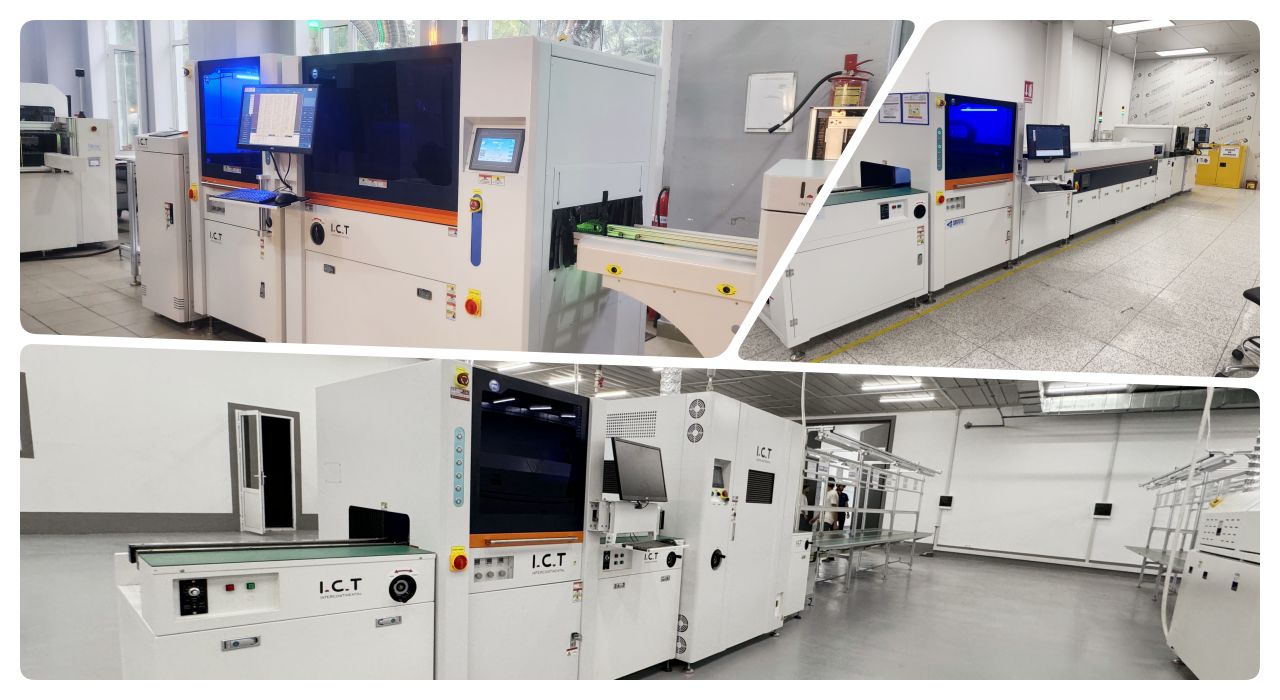

Unsere PCBA-Beschichtungslinie bietet fortschrittliche Werkzeuge für den effizienten und präzisen Schutz von Leiterplatten. Die vollautomatische Beschichtungslinie umfasst eine selektive Beschichtungsmaschine für präzises Auftragen, einen Aushärtungsofen für dauerhafte Oberflächen, AOI für Qualitätsprüfungen, einen Lift und einen Flipper für eine reibungslose Handhabung sowie ein Fördersystem für eine reibungslose Produktion.
Diese hochwertige PCBA-Beschichtungslinie gewährleistet einen stabilen Betrieb sowie eine zuverlässige staubdichte, wasserdichte und explosionsgeschützte Beschichtung und erfüllt die unterschiedlichen Branchenanforderungen. Mit modularem Design und globaler Unterstützung von I.C.T steigert es die Produktivität bei Schutzbeschichtungsaufgaben.
| Produktname | Zweck in PCBA Beschichtungslinie |
|---|---|
Trägt präzise Schutzbeschichtungen auf Leiterplatten auf, um staub-, wasser- und explosionsgeschützten Schutz zu gewährleisten. | |
Härt Beschichtungen mit IR- oder UV-Licht und sorgt so für dauerhaften und starken Schutz. | |
Transportiert Leiterplatten reibungslos durch die Beschichtungslinie für eine effiziente Verarbeitung. | |
Stellt PCB für die Produktionslinie bereit und speichert sie, um eine reibungslose Ein- und Ausgabe zu gewährleisten. | |
| Schutzbeschichtung AOI | Überprüft die Beschichtungsqualität und erkennt Mängel, um hohe Standards sicherzustellen. |
| Kundenerfolgsvideo
Unser Ingenieur reiste nach Europa, um SMT Hilfe bei der Autoelektronik zu erhalten. Der Kunde baut Dashboards und erhielt von I.C.T ein komplettes Set, einschließlich der Schutzbeschichtungsmaschine für PCB in einer Beschichtungslinie mit Belader, UV-Ofen und Entlader. Sie fügten außerdem Wellenlöten und AOI-Prüfungen hinzu. Der Techniker richtete die gesamte Ausrüstung vor Ort ein und stimmte sie ab. Er brachte den Mitarbeitern bei, wie man es betreibt, repariert und pflegt. In Probeläufen behob er Strömungsprobleme und sorgte für höchste Qualität. Dadurch konnte der Kunde schnell mit der Produktion beginnen. Das Video zeigt die Installations- und Glättungsdemo.
| Dienstleistungen und Schulungen
I.C.T bietet die komplette Installation und Wartung der Schutzbeschichtungsmaschine für PCB. Unsere Profis schulen Teams in der Einrichtung, im täglichen Gebrauch und in schnellen Lösungen. Wir beantworten Anrufe schnell mit Fernhilfe oder Besuchen vor Ort. Die Lektionen behandeln Programmbearbeitungen und saubere Routinen. Wir haben Teile für einen einfachen Zugriff auf Lager. Dies stärkt die Fähigkeiten des Kunden und sorgt dafür, dass die Leitungen reibungslos funktionieren. Langfristig prüfen und aktualisieren wir bedarfsgerecht. Es senkt Risiken und steigert den Wert vom ersten Tag an.
| Was Kunden sagen
Kunden loben unsere Ingenieure für intelligente Lösungen und schnelle Fahrten. Sie bewerten die Schutzbeschichtungsmaschine mit PCB als hoch für gleichmäßiges Sprühen und Geschwindigkeit. Die Verpackung bleibt während des Transports sicher und unbeschädigt. Wir beantworten Fragen innerhalb weniger Stunden und nehmen Ihnen so Sorgen. Starke Körperbaue steigern täglich ihre Leistung. Viele sagen, es sei ihre erste Wahl für Zuverlässigkeit.
| Zertifizierungen und Standards
I.C.T erhält CE-, RoHS- und ISO9001-Zulassungen für sichere, umweltfreundliche Ausrüstung. Wir halten Patente auf Schlüsseltechnologien wie Ventilwechsel. Alle Maschinen durchlaufen vor der Auslieferung strenge Tests. Dies garantiert höchste Standards in jeder Einheit.
| Über I.C.T Unternehmen und Fabrik
I.C.T ist führend in der unternehmensinternen Forschung, Entwicklung und Entwicklung, unterstützt von 89 qualifizierten Mitarbeitern. Seit 2012 sind wir mit 30-Millionen-Dollar-Fonds und 8 Niederlassungen schnell gewachsen. Über 1600 Kunden in 72 Nationen zählen auf uns. Fabriken verwenden strenge Kontrollen und Qualitätssysteme, um eine einwandfreie Produktion zu gewährleisten. Wir decken SMT, Beschichtung und Montage weltweit aus einer Hand ab.
