I.C.T-6561
I.C.T
| Menge: | |
|---|---|
| Hochleistungs-Lötpastendrucker SMT
Der SMT-Lötpastendrucker von I.C.T definiert die PCB-Fertigung mit modernster Automatisierung neu. Es erreicht eine Positionsgenauigkeit von ±0,01 mm und eine Druckgenauigkeit von bis zu 0,025 mm und ist für die Märkte Elektronik, Automobil und LED geeignet. Ausgestattet mit automatischer PCB-Ausrichtung, anpassbarem Rakeldruck und Schablonenwartung sorgt es für eine erstklassige Ausgabe und senkt gleichzeitig die Kosten. Es reicht von I.C.T-4034 bis I.C.T-9060 und ist für PCB-Größen von 50 x 50 mm bis 900 x 600 mm geeignet. Es besteht aus hochwertigen Teilen von Panasonic und SMC und verspricht dauerhafte Zuverlässigkeit. Dieser vollautomatische SMT-Drucker erfüllt die SMEMA-Standards und lässt sich problemlos in intelligente Produktionsumgebungen integrieren.
| Besonderheit
Der Druckmechanismus unseres SMT-Lötpastendruckers verwendet ein robustes Bogenbrückendesign mit zwei Präzisionsmotoren für eine gleichmäßige Rakelsteuerung. Bei Geschwindigkeiten von 10–200 mm/Sek. und einstellbaren Winkeln von 60°, 55° oder 45° gewährleistet es eine gleichmäßige Pastenverteilung. Flexible Trennungseinstellungen zwischen Komponenten verbessern die Anpassungsfähigkeit für detaillierte PCBs. Diese Funktion im automatischen Schablonendrucker SMT reduziert Fehler und unterstützt den Hochleistungsdruckerbetrieb von ekra SMT.
Das Transportsystem nutzt einen innovativen Bandförderer, um PCB Fehlausrichtungen zu vermeiden. Präzise Motorsteuerungen ermöglichen einstellbare Geschwindigkeiten und genaue Stopps, mit seitlichen Klemmen und optionalem Vakuum zur Sicherung des PCB. Es unterstützt Höhen von 900 ± 20 mm und Geschwindigkeiten von bis zu 1500 mm/s und bewältigt effektiv verschiedene PCB-Dicken. Dies steigert die Produktivität bei SMT manuellen Schablonendruckeranwendungen.
Das Reinigungssystem bietet Trocken-, Nass- und Staubsaugen-Reinigungsoptionen mit manueller Unterstützung und hält die Schablonen makellos. Ein gleichmäßiger Sprühmechanismus, der von der Software für Alkohol und Papier gesteuert wird, gepaart mit einer leistungsstarken Absaugung sorgt für eine gründliche Entfernung von Rückständen. Dieses System in unserem vollautomatischen Lotpastendrucker SMT spart Material und erhält die Qualität.
Optionale Schablone-Überwachung
Mit Lichtkompensation und CCD-Technologie erkennt die Schabloneninspektion schnell Verstopfungen und leitet eine automatische Reinigung ein, um makellose Ergebnisse zu erzielen. Diese Funktion im Lotpastendrucker SMT verbessert die Qualitätssicherung und minimiert Anwendungsfehler.
| Spezifikation
| Modell | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Rahmengröße (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB Größe (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichtung | Links rechts; Rechts links; Links links; Rechtsgerechter | ||
| Unterstützungssystem | Magnetpin/Up-Ab-Abwärts-Tabelle eingestellt/Stützblock | ||
| Spannsystem | Seitliche Klemmung (Vakuumdüse, automatisch einziehbarer Z-Druck ist optional) | ||
| Druckerkopf | Zwei unabhängige motorisierte Druckköpfe | ||
| Rakeltyp | Edelstahl (Standard), Kunststoff | ||
| Reinigungssystem | Trocken, nass, Vakuum | ||
| Inspektion | 2D-Inspektion (Standard) | ||
| Stromversorgung | Wechselstrom: 220 ± 10 %, 50/60 Hz, 3 kW | ||
| Kontrollmethode | PC-Steuerung | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Rahmengröße (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB Größe (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.
| SMT Linienausrüstungsliste

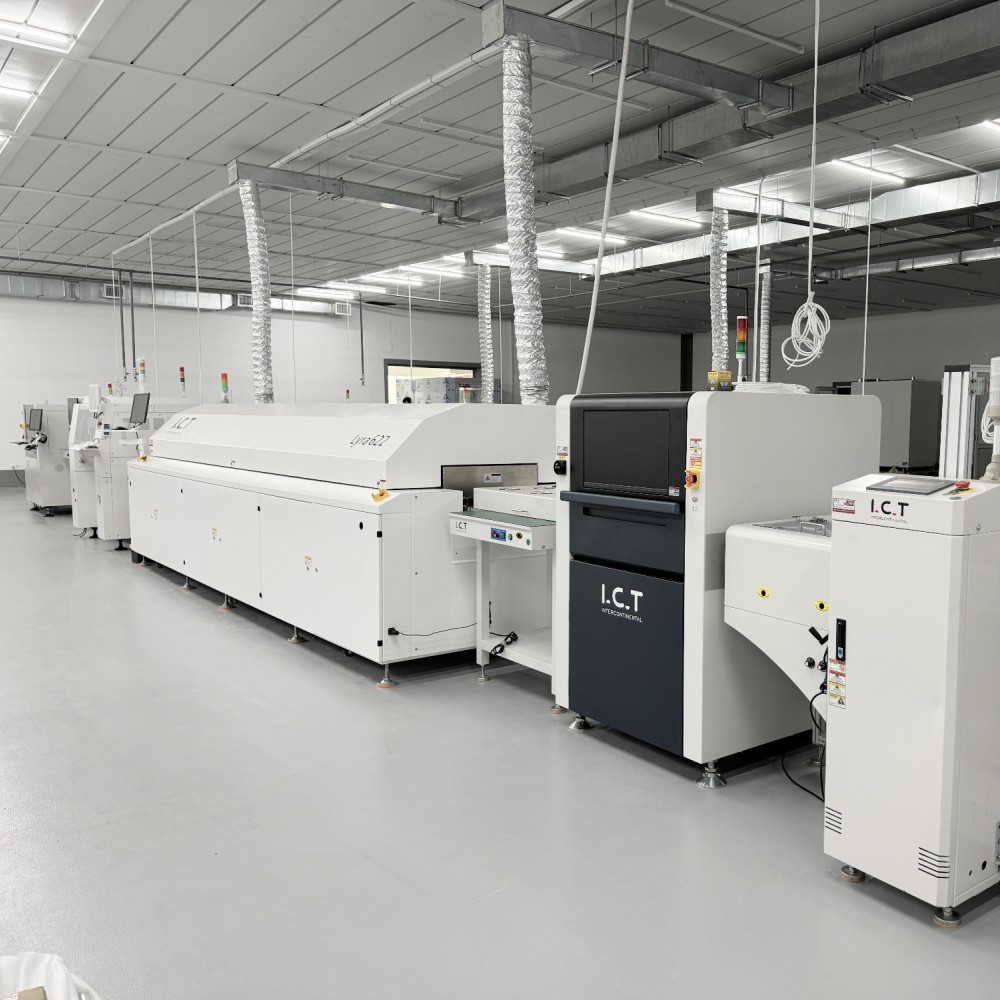

Unsere hochwertige PCBA-Produktionslinie verfügt über fortschrittliche Ausrüstung für eine effiziente und präzise PCB-Montage. Die vollautomatische SMT-Linie umfasst einen Lader, einen automatischen Drucker für den präzisen Auftrag von Lotpaste, eine Bestückungsmaschine für die präzise Platzierung von Bauteilen, einen Reflow-Ofen für zuverlässiges Löten und ein AOI-System für eine gründliche Fehlerprüfung. Diese hochwertige PCBA-Produktionslinie gewährleistet einen reibungslosen Betrieb, hohe Zuverlässigkeit und eine kostengünstige SMT-Montage und erfüllt vielfältige Branchenanforderungen.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| AOI Maschine | Prüft Lötstellen und Platzierungsfehler. |
| SPI Maschine | Überprüft Höhe und Qualität der Lotpaste. |
| Rückverfolgbarkeitsausrüstung | Zeichnet und verfolgt Produktionsdaten: Laserbeschriftungsmaschine /Etikettenmontagegerät/Tintenstrahldrucker |
| Kundenerfolgsvideo
Im Jahr 2025 reiste Ingenieur Tony nach Usbekistan, um die Inspektion und Schulung für die neue SMT- und DIP-Linie eines Kunden einschließlich zusätzlicher Ausrüstung zu überwachen. Das Video unterstreicht Tonys Führung, während unser Team die Gerätefunktionen und -wartung detailliert beschreibt. Für anspruchsvolle Programmieraufgaben haben wir ausführliche Demonstrationen und Anregungen zum praktischen Lernen bereitgestellt. Nach einer Woche erlangte der Kunde seine volle Kompetenz und bedankte sich für unsere kompetente Anleitung. Diese erfolgreiche Sitzung markierte den reibungslosen Abschluss des Projekts.
| Service- und Schulungsunterstützung
I.C.T bietet kompetenten Service und Schulungen für Ihren SMT-Lötpastendrucker. Unser globales Netzwerk, zu dem auch Tony gehört, bietet Einrichtung, Reparaturen und Unterstützung vor Ort. Maßgeschneiderte Schulungen behandeln die Nutzung, Programmierung und Sicherheit des ekra SMT-Druckers. Der Online-Support bietet schnelle Lösungen, regelmäßige Updates und Ersatzteile sorgen für einen kontinuierlichen Betrieb. Mit über 25 Jahren Erfahrung verbessern wir Ihre Prozesse für optimale Ergebnisse.
| Kundenrezensionen
Kunden loben I.C.T Ingenieure wie Tony für ihre gründliche Schulung und Unterstützung. Sie schätzen das SMT-Schablonendruckerhandbuch für seine konstante Leistung und Haltbarkeit. Eine gut geschützte Verpackung sorgt für einen sicheren Versand und schnelle Reaktionen sorgen dafür, dass die Produktion im Zeitplan bleibt, was das weltweite Vertrauen stärkt.
| Zertifizierungen und Standards
I.C.T ist nach CE, RoHS und ISO9001 zertifiziert und entspricht internationalen Standards. Unsere Patente für innovative SMT-Technologien unterstreichen unseren Fokus auf Qualität, Sicherheit und Umweltfreundlichkeit. Diese Zertifizierungen bestätigen die zuverlässige Produktleistung.
| Über das Unternehmen I.C.T und unsere Fabrik SMT
I.C.T zeichnet sich in der Elektronikfertigung durch eigene F&E- und Produktionskapazitäten aus. Mit 89 Mitarbeitern und 20 Ingenieuren an einem 12.000 m² großen Standort sind wir seit 2012 gewachsen und betreuen über 1.600 Kunden in 72 Ländern. Unsere Einrichtung unterliegt strengen Tests und einer ISO9001-Qualitätskontrolle und bietet globale Reichweite und lokalen Service für gemeinsames Wachstum.
