I.C.T-410
I.C.T

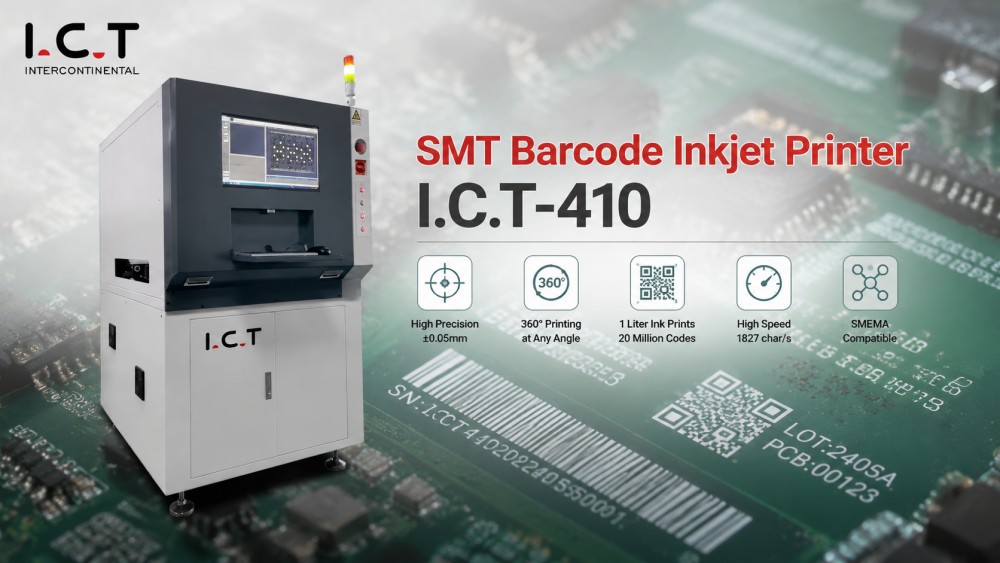

SMT Barcode Inkjet Printer
| Menge: | |
|---|---|

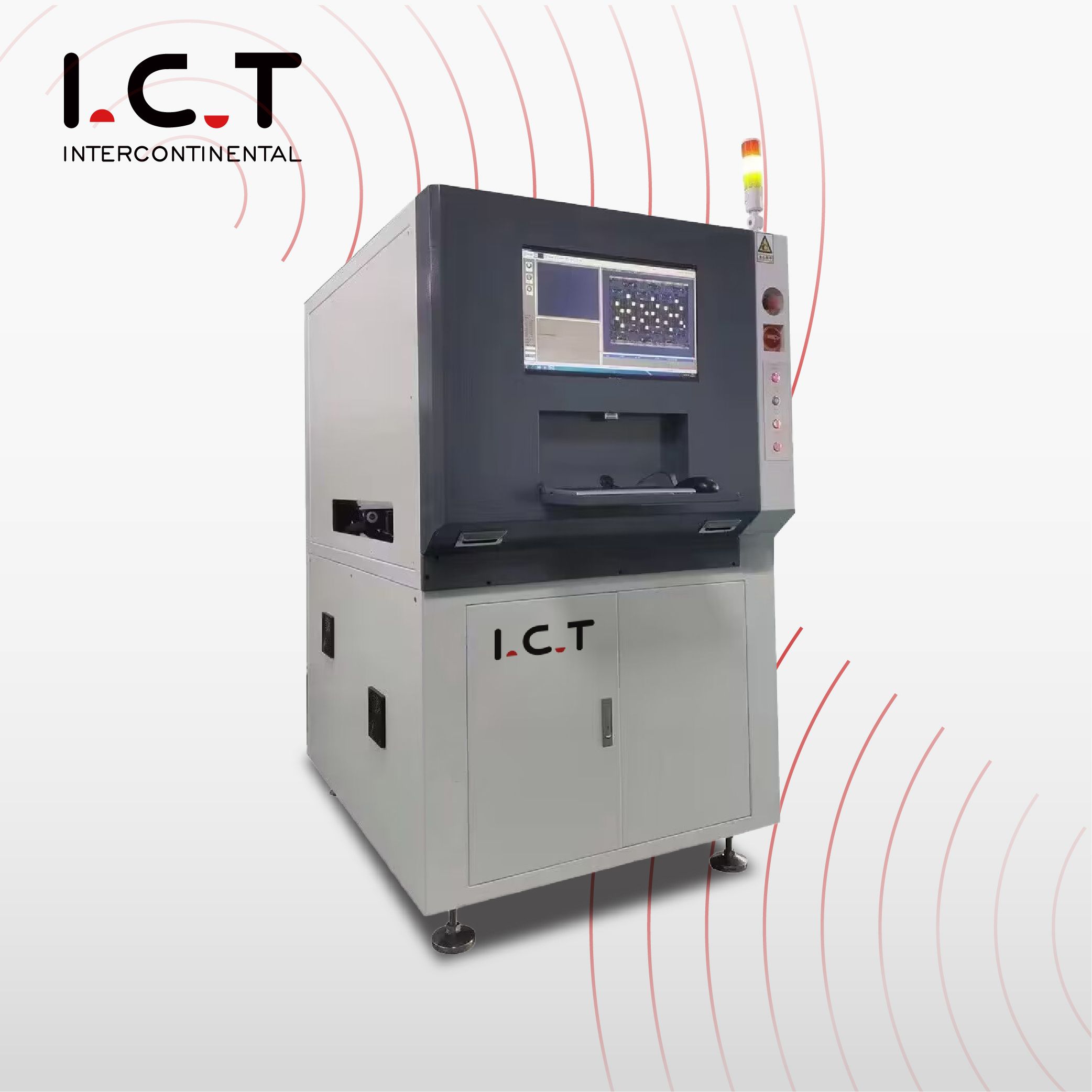

| SMT Tintenstrahl-Barcodedrucker I.C.T-410
Der Tintenstrahl-Barcodedrucker I.C.T-410 SMT bietet präzisen Hochgeschwindigkeitsdruck für elektronische Platinen, einschließlich PCBs, QR-Codes und Etiketten. Es wurde für die professionelle Elektronikfertigung entwickelt und unterstützt den Transport von links nach rechts, von rechts nach links und in mehrere Richtungen. Der Drucker kann Platten von 50×50 mm bis 450×340 mm mit einer Höhe von bis zu 25 mm verarbeiten und sorgt so für flexible Anwendungen. Mit automatischer Codelesung, Fehleralarm und SMEMA-Kompatibilität lässt es sich problemlos in moderne SMT-Produktionslinien integrieren. Dieser Drucker verbessert die Rückverfolgbarkeit, das Qualitätsmanagement und die Produktionseffizienz für Fabriken.
| Funktion des SMT Tintenstrahl-Barcodedruckers
Hochgeschwindigkeits-Präzisionsdruck
Der I.C.T-410 erreicht bis zu 1827 Zeichen pro Sekunde mit einer Genauigkeit von ±0,05 mm. Sein Hochgeschwindigkeits-Vibrationsspiegel sorgt für einen stabilen, schnellen und präzisen Tintenauftrag und ist in der Lage, sowohl eindimensionale als auch zweidimensionale Codes auf verschiedenen PCB-Oberflächen zu drucken.
Intelligentes Code-Management
Liest, protokolliert und überprüft automatisch QR-Codes oder Barcodes. Das System kann Codes generieren, Produktqualitäten scannen und Alarme für nicht lesbare Artikel auslösen und so eine vollständige Rückverfolgbarkeit und konsistente Qualitätskontrolle gewährleisten.
Flexible Integration und Bedienung
Unterstützt die Bewegung der X-, Y-, Z- und R-Achse sowie das Drucken in mehreren Winkeln. Der Drucker ist mit ERP-, MES- und SAP-Systemen kompatibel und ermöglicht den automatischen Abruf von Chargennummern, Produktdetails und Materialcodes für eine nahtlose Fabrikintegration.
Benutzerfreundliche Softwareschnittstelle
Bietet ein intuitives Software-Panel zur Bearbeitung, Codegenerierung und Echtzeitüberwachung. Bediener können Druckaufträge schnell einrichten und verwalten, wodurch Schulungszeit und Produktionsfehler minimiert werden.
| SMT Spezifikation für Tintenstrahl-Barcodedrucker
| Artikel | I.C.T-410 |
|---|---|
| Druckermarke | Hitachi/KGK (Japan) |
| Auflösung | 40 µm (Option: 50 µm, 60 µm) |
| Druckgeschwindigkeit | 1827 Zeichen/s |
| Druckpräzision | ± 0,05 mm |
| Druckwinkel | 360° |
| Druckhöhe | 0,6 ~ 7,0 mm |
| Transporthöhe | 900 ±20 mm |
| SMT-Förderer Geschwindigkeit | 0~100.000 mm/min |
| Transportrichtung | Links rechts; Rechts links; Links links; Rechtsgerechter |
| 2D-Codegröße | 3×3 ~ 6×6 mm |
| Abweichung der 2D-Codegröße | ±0,2 mm |
| Zeichenmuster | 5, 7, 9, 10, 12, 14, 16, 24, 32 |
| Einmalige maximale Anzahl an Druckzeilen | 4 Zeilen |
| Lebensdauer der Tinte | Mit 1 Liter Tinte können 20 Millionen QR-Codes gedruckt werden |
| Tintenstärke | <2µm |
| PCB Größe | Min. 50×50 mm ~ Max. 450×340 mm; Dicke 0,5×6 mm |
| Höhe der oberen Oberfläche von PCB | <25mm |
| Bodenoberflächenhöhe von PCB | <25mm |
| Stromversorgung | AC 220V / 50Hz, Gesamtleistung: 2500W |
| Luftdruck | 0,5~0,6 MPa |
| Dimension | L1050 × B1020 × H1600 mm |
| Gewicht | 550 kg |
| Positionssystem | CCD + MARK |
| Betriebsmodus | X-, Y-, Z-, R-Bewegung |
| Positionierungsfunktion | Unterstützt automatisches Fotografieren und 2-, 3-, 4-Punkt-Positionierung |
| Code-Lesefunktion | Zweidimensionalen Code automatisch lesen, Daten speichern, aufzeichnen und bei Unlesbarkeit einen Alarm auslösen |
| Systemzugriff | Mit ERP/MES/SAP verbunden, erhalten Sie automatisch Arbeits-, Chargen-, Materialinformationen und Codes |
| Optionen | OCR-Zeichenerkennung, Scannen und Drucken von Backcodes, Weißtintenmaschine |
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.
| SMT Linienausrüstungsliste
Auf dieser Seite wird die gesamte SMT-Produktionslinie vorgestellt, die nahtlos mit dem I.C.T-410-Drucker zusammenarbeitet. Die Linie umfasst automatische Be- und Entlader, Siebdruckmaschinen, SMT Pick-and-Place-Einheiten, SPI Inspektion, AOI Systeme, Lyra-Reflow-Öfen, Förderbänder, PCB Handhabungs- und Reinigungsstationen. Entwickelt für eine stabile, hocheffiziente Produktion komplexer elektronischer Platinen.
| Kundenerfolgsvideo
.CT unterstützte kürzlich einen großen Elektronikhersteller in Usbekistan. Der Kunde baute eine Anlage zur Herstellung von PCBs, SSDs und Speicherkomponenten. Von der Installation über das Debugging bis hin zum Produktionstest stellten die I.C.T-Ingenieure einen reibungslosen SMT-Linienbetrieb sicher, einschließlich Druck-, Platzierungs-, SPI-, AOI- und Reflow-Prozessen. Nach der Inbetriebnahme lobte der Kunde das I.C.T-Team für seine Reaktionsfähigkeit, technische Beratung und die hohe Qualität von Ausrüstung und Service. Dieses Projekt demonstrierte die Integration des I.C.T-410-Druckers in eine vollständige SMT-Lösung.
| Professionelle Schulung und Unterstützung
I.C.T bietet umfassende Dienstleistungen, einschließlich Installation vor Ort, Inbetriebnahme, Bedienerschulung und Prozessoptimierung. Unsere Ingenieure begleiten Kunden bei der Software-Einrichtung, der Linienintegration und der Fehlerbehebung. Die Schulung umfasst den sicheren Betrieb, Wartungsroutinen und effiziente Arbeitsabläufe und stellt sicher, dass Kunden die SMT-Linie und den I.C.T-410-Drucker unabhängig bedienen und gleichzeitig die Betriebszeit und Produktqualität maximieren können.
| Kundenlob
Kunden schätzen die Ingenieure von I.C.T immer wieder für ihre Professionalität, klare Anleitung und schnelle Problemlösung. Kunden loben die Verpackung und den Versand des Druckers I.C.T-410, da er sicher und betriebsbereit ankommt. Die schnelle Reaktion auf Anfragen und der proaktive Support sorgen für einen reibungslosen Übergang von der Installation zur vollständigen Produktion und erzielen weltweit hohe Zufriedenheitsbewertungen.
| Unsere Zertifizierung
I.C.T-410-Drucker erfüllen die CE-, RoHS- und ISO9001-Standards und verfügen über mehrere Patente. Unsere Zertifizierung gewährleistet Sicherheit, Zuverlässigkeit und internationale Konformität. Kunden können den Drucker bedenkenlos in ihre SMT-Linien integrieren, da sie sich darauf verlassen können, dass er strengen Qualitäts- und Umweltstandards entspricht.
| Über uns und die Fabrik
I.C.T verfügt über ein großes F&E- und Fertigungsteam, das im Laufe der Jahre stetig gewachsen ist. Das Unternehmen betreut über 1.600 Kunden in mehr als 70 Ländern und unterhält strenge Qualitätskontroll- und Inspektionsverfahren. Das Werk stellt sicher, dass jeder I.C.T-410-Drucker vor dem Versand strenge Standards erfüllt. Mit umfassender After-Sales-Unterstützung, globaler Abdeckung und erfahrenen Ingenieuren liefert I.C.T leistungsstarke SMT-Geräte und -Lösungen, die auf die Anforderungen der modernen Elektronikproduktion zugeschnitten sind.
