| Hochpräzise I.C.T-P6 Lotpastendruckmaschine
Die halbautomatische SMD-Lötpastendruckmaschine I.C.T-P6 verwendet taiwanesische TBI-Linearführungen und japanische Omron-Sensoren, um eine Wiederholgenauigkeit von ±0,05 mm auch nach Millionen von Zyklen sicherzustellen. Zwei unabhängige, hochpräzise Zylinder und doppelte Gleitschienen sorgen für einen gleichmäßigen Druck über die gesamte Schablone. Die 700×400 mm große modulare Plattform mit zufälligen Kauschenstiften verarbeitet ein- oder doppelseitige PCBs mit einer Dicke von 0,2–6 mm und wechselt die Größe in Sekundenschnelle. Der englische Touchscreen mit Lehrfunktion bietet manuelle, halbautomatische und vollautomatische Modi. Die Zykluszeit bleibt unter 10 Sekunden, was diesen SMT-Drucker perfekt für LED Beleuchtung, Unterhaltungselektronik, Automobilmodule und die Produktion mittlerer Mengen mit hohem Mix macht.
| Besonderheit

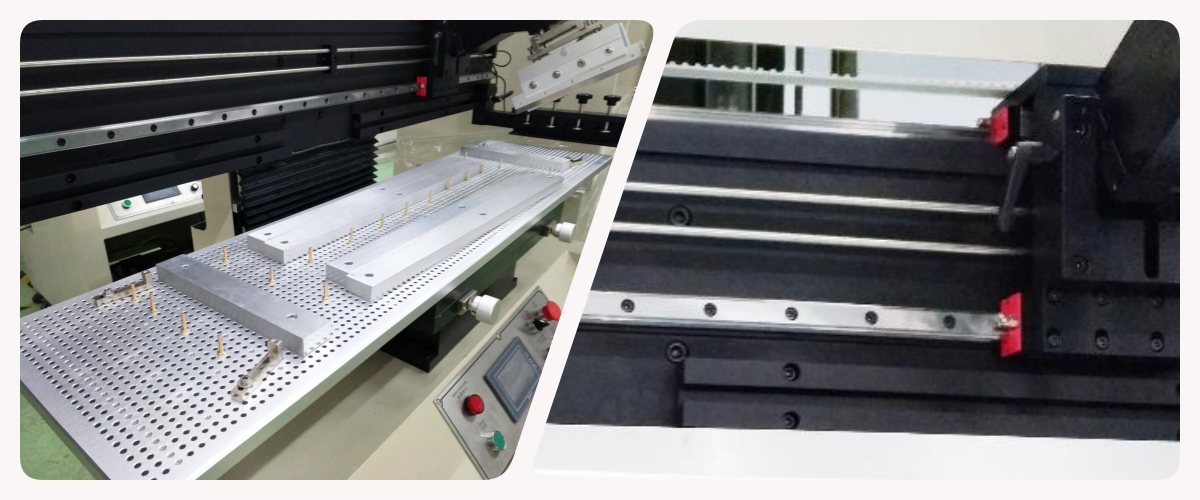

Universalstifte und Stützblöcke passen zu jedem Lochmuster auf ein- oder doppelseitigen PCBs – unterschiedliche Stiftgrößen machen die Positionierung einfach, genau und innerhalb von Minuten vollständig anpassbar. Der importierte SANYO/Leadshine-Schrittmotor, gepaart mit der taiwanesischen TBI-Präzisionsführungsschiene, beseitigt Vibrationen vollständig. Das Rakelsystem lässt sich manuell anheben, um ein schnelles Nachfüllen und Reinigen der Lotpaste zu ermöglichen. Grenzsensoren verkürzen den Verfahrweg automatisch und schützen mechanische Teile. Diese Kombination verleiht dem halbautomatischen SMT Schablone-Drucker eine absolut stabile Stabilität, keinen Versatz und perfekte Druckergebnisse bei jedem Zyklus auf 600-mm-Platten.

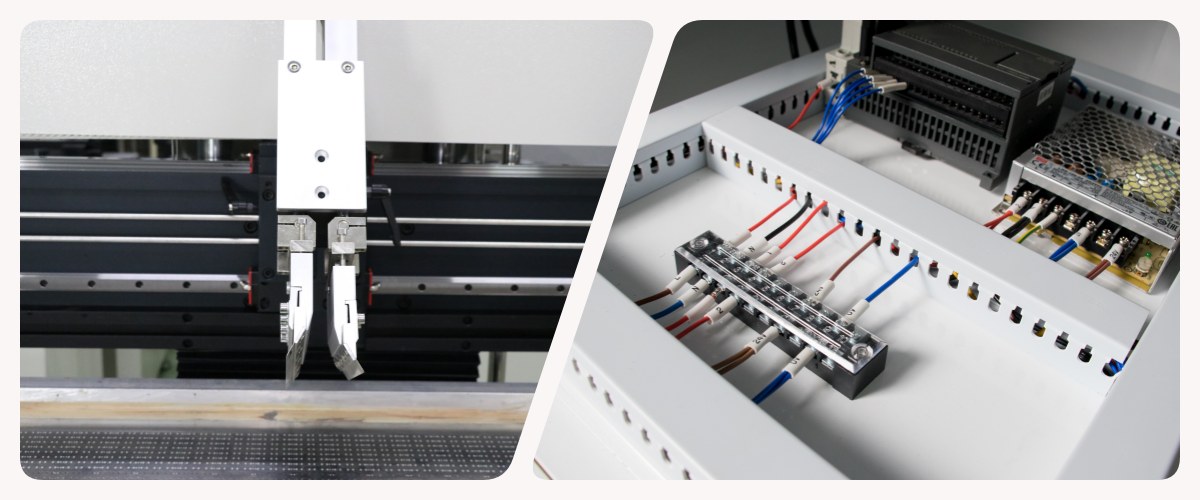

Die Rakelstruktur mit direkter Verbindung verwendet zwei unabhängige SMC/FESTO-Zylinder und doppelte Gleitpositionierungsschienen, um den Druck innerhalb einer Toleranz von 0,01 mm zu steuern. Das Design der Aufhängungsklinge verteilt die Paste gleichmäßiger als Systeme mit nur einem Rakel. Der Touchscreen mit benutzerfreundlicher englischer MMI bietet Lehrmodus, Navigation und drei Bedienoptionen. Kernteile von Omron, Delta, IGUS und Samkoon sorgen dafür, dass der SMD Schablone-Drucker rund um die Uhr läuft, mit nahezu keiner Ausfallrate, minimalen Wartungskosten und maximaler Betriebszeit für wachsende Fabriken.
| Spezifikation
| Modell | P3 | P6 | P12 | P15 |
| Genauigkeit | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB Größe | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Plattformgröße | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Schablone Größe (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| PCB Dicke | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Schablone Positionierung | Handbuch | Handbuch | Handbuch | Handbuch |
| Zykluszeit | < 10 Sek. | < 10 Sek. | < 12 Sek. | < 12 Sek. |
| Stromverbrauch | 200 W | 200 W | 220 W | 220 W |
| Stromversorgung | 1-PH, 220 VAC 50/60 Hz | 1-PH, 220 VAC 50/60 Hz | 1-PH, 220 VAC 50/60 Hz | 1-PH, 220 VAC 50/60 Hz |
| Luftdruck | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Rakelgeschwindigkeit | 0-200 mm/Sek | 0-1200 mm/Sek | 0-200 mm/Sek | 0-200 mm/Sek |
| Dimension | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Gewicht | 280 kg | 300 kg | 356 kg | 430 kg |
| Rakellänge | 250mm | 250mm | 250mm | 250mm |
| Plattformhöhe | 950 mm | 950 mm | 950 mm | 950 mm |
| Option: Spezielle Größe kann angepasst werden | ||||
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.
| SMT Linienausrüstungsliste
Die hochwertige PCBA-Produktionslinie von I.C.T verfügt über fortschrittliche Ausrüstung für eine effiziente und präzise PCB-Montage. Die vollautomatische SMT-Linie umfasst einen Lader, einen automatischen Drucker für den präzisen Auftrag von Lotpaste, eine Bestückungsmaschine für die präzise Platzierung von Bauteilen, einen Reflow-Ofen für zuverlässiges Löten und ein AOI-System für eine gründliche Fehlerprüfung. Diese hochwertige PCBA-Produktionslinie gewährleistet einen reibungslosen Betrieb, hohe Zuverlässigkeit und eine kostengünstige SMT-Montage und erfüllt vielfältige Branchenanforderungen.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| AOI Maschine | Prüft Lötstellen und Platzierungsfehler. |
| SPI Maschine | Überprüft Höhe und Qualität der Lotpaste. |
Überprüft die Integrität der internen Lötverbindung und erkennt versteckte Mängel. | |
| SMT Reinigungsmaschine | Wird zum Reinigen von PCBs, Schablonen, Vorrichtungen, Düsen usw. verwendet. |
| PCB Schneidemaschine | Schneiden Sie das PCBA in das Endprodukt |
| Rückverfolgbarkeitsausrüstung | Zeichnet und verfolgt Produktionsdaten: Laserbeschriftungsmaschine /Etikettenmontagegerät/Tintenstrahldrucker |
| Fallstudie zum Kundenerfolg – Fabrik in Saudi-Arabien LED
Im Jahr 2025 bestellte ein saudi-arabischer Kunde, der LED-Glühbirnenlampen herstellt, eine komplette SMT-Linie, einschließlich der I.C.T-P6-Lötpastendruckmaschine, JUKI RS-1R Pick-and-Place und L8-Reflow-Ofen. Zwei I.C.T-Ingenieure flogen in die Fabrik, schlossen die Installation in zwei Tagen ab und schulten das Team vor Ort sieben volle Tage lang. Die Linie begann am nächsten Tag mit der Massenproduktion mit perfekter Druckqualität auf 600-mm-LED-Platten und null Fehlern. Der Kunde war äußerst zufrieden mit der stabilen Leistung, der sorgfältigen Holzkistenverpackung, die unbeschädigt ankam, und der blitzschnellen Technikunterstützung, die ihm wochenlange Debugging-Zeit ersparte.
| Globaler Service- und Schulungssupport
I.C.T bietet echten schlüsselfertigen Service aus einer Hand: kostenloses Linienlayout-Design, Werksabnahmetest, professioneller See-/Luftversand, Installation vor Ort, 7–10 Tage praktische Schulung, ein Jahr kostenlose Ersatzteile, lebenslanger Fernsupport über WeChat/TeamViewer, Prozessoptimierung und zukünftige Upgrade-Vorschläge. Unsere 20 erfahrenen Ingenieure bedienen 72 Länder mit einer Reaktionsgarantie von 4 Stunden, rund um die Uhr online. Jede Lotpastendruckmaschine durchläuft einen 48-Stunden-Alterungstest unter Volllast sowie eine 100-prozentige Funktionsprüfung in unserem 12.000 m² großen ISO9001-zertifizierten Werk. Kunden profitieren von einer risikofreien Inbetriebnahme, geringeren Ausfallzeiten, höheren Erträgen und einer echten langfristigen Partnerschaft, die gemeinsam mit ihrem Unternehmen wächst.
| Kundenrezensionen
Mehr als 1600 Fabriken in 72 Ländern vertrauen I.C.T auf Komplettlösungen aus einer Hand und leistungsstarken globalen technischen Support. Sie lieben unseren schlüsselfertigen Service, die sorgfältige Verpackung, die professionelle Schulung vor Ort, die ultraschnelle Reaktion und die zuverlässige lebenslange Betreuung. Kunden bauen mit uns ihre Produktpalette weiter aus, weil wir ihnen dabei helfen, mehr zu produzieren, mehr zu verdienen und sich weniger Sorgen zu machen – jedes Mal echte Zufriedenheit und eine langfristige Win-Win-Zusammenarbeit.
| Zertifizierungen und Standards
Jede I.C.T Lotpastendruckmaschine verfügt über CE-, RoHS-, ISO9001:2015-Zertifikate und mehrere Erfindungspatente. Umfassende Sicherheitsprüfungen und ein strenges Qualitätsmanagement in unserem eigenen Labor entsprechen europäischen, amerikanischen und internationalen Standards. Diese Zertifikate belegen unser starkes Engagement für Umweltschutz, Arbeitssicherheit, Energieeinsparung und langfristige Zuverlässigkeit, auf die unsere Kunden auch nach Jahren der Schwerproduktion vertrauen können.
| Über das Unternehmen I.C.T und unsere Fabrik
I.C.T wurde 2012 gegründet und besitzt eine 12.000 m² große moderne Fabrik in Dongguan mit 89 Mitarbeitern und 20 Vollzeitingenieuren. Wir erforschen, entwerfen, montieren und testen jede Maschine selbst unter dem vollständigen ISO9001-System. Wir betreuen über 1600 Kunden in 72 Ländern und wachsen schnell, indem wir stets erstklassige Ausrüstung, ehrliche Preise und lebenslangen Support liefern. Acht Auslandsbüros und lokale Partner sorgen dafür, dass professionelle Hilfe immer in Ihrer Nähe ist.
