I.C.T-5134
I.C.T
| Menge: | |
|---|---|
| Hochpräziser automatischer SMT-Drucker
Der automatische SMT-Drucker I.C.T ist eine vollautomatische SMT PCB-Siebdruckmaschine, die für den zuverlässigen Siebdruck von Lotpastenschablonen PCB entwickelt wurde. Es löst manuelle Probleme wie ungleichmäßige Pastenzufuhr und schwierige Reinigung durch intelligente Automatisierung. Mit einem schnellen 7-Sekunden-Zyklus und hoher Wiederholgenauigkeit verbessert dieser vollautomatische SMT-Schablonendrucker die Effizienz und Qualität. Es unterstützt Industrie 4.0 durch die Anbindung an MES für Echtzeitdaten und eine bessere Produktivität. Es eignet sich ideal für die Bereiche Unterhaltungselektronik, Automobil und LED und verarbeitet PCBs von 50 x 50 mm bis 900 x 600 mm. Zu den Funktionen gehören automatische Kalibrierung, einstellbarer Druck und Sichtausrichtung für perfekte Ergebnisse. Dank der umfassenden Werkskompetenz von I.C.T ist die Siebdruckmaschine für Lotpastenschablonen PCB einfach einzurichten und sicher zu betreiben.
| Besonderheit
Der automatische SMT-Drucker verwendet eine Bogenbrücken-Aufhängungsrakel mit zwei Schrittmotoren für stabilen Druck. Doppelseitige Schienen sorgen für eine genaue Bewegung vor und nach dem Drucken. Echtzeit-Feedback gleicht den Druck automatisch aus, um eine gleichmäßige Pastenformung zu gewährleisten. Es erreicht eine Wiederholgenauigkeit von ±0,01 mm und eine Druckgenauigkeit von ±0,025 mm. Vision mit koaxialem Licht erkennt Markierungen auf verschiedenen PCBs wie verzinnten oder FPC. Dieser vollautomatische SMT-Schablonendrucker unterstützt auch Kleber und kontrolliert so Kosten und Effizienz. Importierte Teile wie Panasonic-Motoren gewährleisten eine Haltbarkeit von über 10 Jahren.
Der Transport in dieser Lotpastenschablone PCB Siebdruckmaschine verhindert Staus durch ein einzigartiges Bandsystem. Der Motor treibt eine Geschwindigkeit von bis zu 1500 mm/s mit exakten Stopps an. Richtungsflexion links-rechts oder rechts-links. Seitliche Klemmen und Vakuum halten die PCBs fest und sorgen für einen reibungslosen Kontakt mit der Schablone. Die Plattform lässt sich in drei Achsen mit Direktmotoren verstellen, um eine schnelle und hochpräzise Einrichtung zu ermöglichen. Es bewältigt einen Verzug von weniger als 1 % und Dicken von 0,4 bis 6 mm. Der SMEMA-Standard passt in jede Linie und macht die vollautomatische SMT PCB Siebdruckmaschine zuverlässig für Arbeiten mit hohem Volumen.
Zu den Reinigungsoptionen des automatischen SMT-Druckers gehören Trocken-, Nass- und Staubsaugen. Das Spray reinigt gleichmäßig von oben bis unten und spart so Material per Software. Separate CCD- und Reinigungsteile ermöglichen einen einfachen manuellen Zugriff. Der starke Absaugmotor entfernt Rückstände gut. Die optionale Schablonenprüfung nutzt Licht, um Schmutz zu erkennen und das Auto zu reinigen. Dadurch bleiben die Drucke perfekt und die Ausfallzeiten werden reduziert. Ein wartungsarmes Design mit Top-Marken reduziert Probleme und unterstützt den kontinuierlichen Betrieb in anspruchsvollen Fabriken.
| Spezifikation
| Modell | I.C.T-4034 | I.C.T5134 | I.C.T-5151 |
| Rahmengröße (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| PCB Größe (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Transportrichtung | Links rechts; Rechts links; Links links; Rechtsgerechter | ||
| Unterstützungssystem | Magnetpin/Up-Ab-Abwärts-Tabelle eingestellt/Stützblock | ||
| Spannsystem | Seitliche Klemmung (Vakuumdüse, automatisch einziehbarer Z-Druck ist optional) | ||
| Druckerkopf | Zwei unabhängige motorisierte Druckköpfe | ||
| Rakeltyp | Edelstahl (Standard), Kunststoff | ||
| Reinigungssystem | Trocken, nass, Vakuum | ||
| Inspektion | 2D-Inspektion (Standard) | ||
| Stromversorgung | Wechselstrom: 220 ± 10 %, 50/60 Hz, 3 kW | ||
| Kontrollmethode | PC-Steuerung | ||
| Dimension (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Modell | I.C.T-6534 | I.C.T-6561 | I.C.T-9060 |
| Rahmengröße (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| PCB Größe (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimension (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.

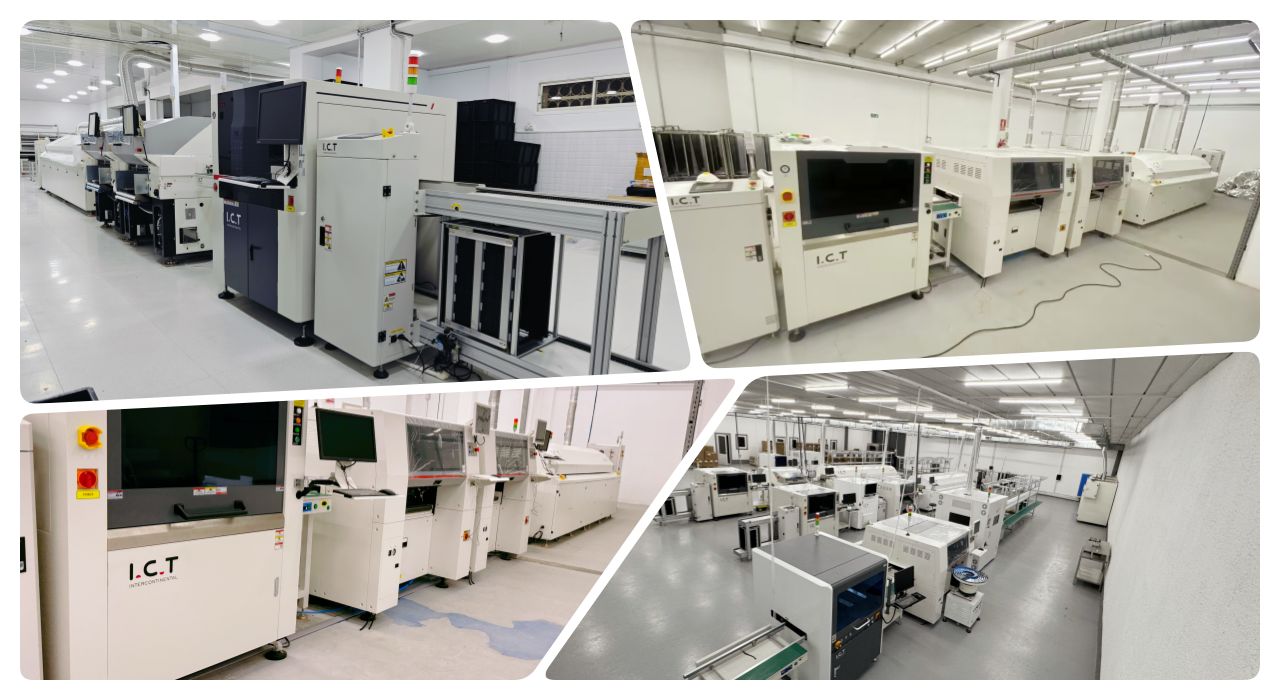

| SMT Linienausrüstungsliste
Unsere hochwertige PCBA-Produktionslinie verfügt über fortschrittliche Ausrüstung für eine effiziente und präzise PCB-Montage. Die vollautomatische SMT-Linie umfasst einen Lader, einen automatischen Drucker für den präzisen Auftrag von Lotpaste, eine Bestückungsmaschine für die präzise Platzierung von Bauteilen, einen Reflow-Ofen für zuverlässiges Löten und ein AOI-System für eine gründliche Fehlerprüfung. Diese hochwertige PCBA-Produktionslinie gewährleistet einen reibungslosen Betrieb, hohe Zuverlässigkeit und eine kostengünstige SMT-Montage und erfüllt vielfältige Branchenanforderungen.
| Produktname | Zweck in der Zeile SMT |
|---|---|
| PCB Lader | Lädt automatisch nackte PCBs in die Zeile. |
| Lötpaste Drucker | Druckt Lotpaste präzise auf PCB Pads. |
| Maschine auswählen und platzieren | Montieren Sie Komponenten präzise auf PCBs. |
| Reflow Ofen | Schmilzt Lot, um feste Verbindungen zu bilden. |
| AOI Maschine | Prüft Lötstellen und Platzierungsfehler. |
| SPI Maschine | Überprüft Höhe und Qualität der Lotpaste. |
| Rückverfolgbarkeitsausrüstung | Zeichnet und verfolgt Produktionsdaten: Laserbeschriftungsmaschine /Etikettenmontagegerät/Tintenstrahldrucker |
| Kundenerfolgsfallvideo
Im Jahr 2025 lieferte I.C.T eine vollständige SMT-Linie und DIP-Linie an ein ODM-Unternehmen in Saudi-Arabien. Zwei erfahrene Ingenieure reisten zur vollständigen Installation und Schulung in den Nahen Osten. Das Video zeigt, wie sie den automatischen SMT-Drucker mit anderen Maschinen installieren, um einen reibungslosen Ablauf zu gewährleisten. Sie schulten lokale Teams in den Bereichen Pastenladen, Drucken, Reinigen und Reparieren. Diese Unterstützung ermöglichte einen schnellen Produktionsstart mit hohen Erträgen in der Elektronikbranche. Durch die Hilfe vor Ort konnten Herausforderungen schnell gelöst, Vertrauen gewonnen und Fristen eingehalten werden. Das Engagement von I.C.T im Ausland machte das Projekt zu einem Erfolg und zeigt, dass wir uns auf den Erfolg unserer Partner konzentrieren.
| Service- und Schulungsunterstützung
I.C.T bietet umfassende Dienstleistungen für Ihren automatischen SMT-Drucker, von der Planung bis zur Optimierung. Wir kümmern uns weltweit um Installation, Schulung und Wartung. In praxisorientierten Sitzungen erlernen Sie die Bedienung und Sicherheit Ihres Teams. Fernhilfe rund um die Uhr und schnelle Antworten beheben Probleme schnell. Upgrades wie die automatische Einfügeversorgung oder der SPI-Link sorgen ganz einfach für einen Mehrwert. Mit 8 weltweiten Niederlassungen bieten wir lokalen Support und Reisen für Schulungen an, beispielsweise in Saudi-Arabien. Dieser Null-Risiko-Ansatz senkt die Kosten, steigert die Anzahl der Kunden und baut langfristige Partnerschaften von Anfang bis Ende auf.
| Kundenrezensionen
'I.C.T-Ingenieure haben unser Setup in Saudi-Arabien schnell repariert – wahre Experten.' – ODM-Manager, Naher Osten. „Der automatische SMT-Drucker liefert jedes Mal perfekte Ausdrucke.“ – Europe Automotive. „Sicher verpackt hält die Ausrüstung auch nach langen Reisen intakt.“ – Asia LED Maker. „Schnelle Antworten auf Probleme haben uns Zeit gespart – tolles Team.“ – USA Electronics. Kunden schätzen unsere qualifizierten Ingenieure, zuverlässigen Maschinen, den sorgfältigen Versand und den schnellen Support.
| Zertifizierungen und Standards
I.C.T verfügt über CE, RoHS, ISO9001 und Patente für Systeme wie Reinigung und Transport. Dadurch wird sichergestellt, dass der automatische SMT-Drucker die Sicherheits- und Umweltvorschriften erfüllt. Importierte Komponenten von NSK und SMC unterstützen Low-Fehler. Strenge Tests bei jedem Schritt garantieren die Leistung. Vertrauen Sie I.C.T für konforme, langlebige Ausrüstung.
| Über das Unternehmen I.C.T und unsere Fabrik SMT
I.C.T, gegründet 2012, ist führend im Bereich Elektroniklösungen mit mehr als 25 Jahren Erfahrung. 89 Mitarbeiter, 20 Ingenieure, betreuen am 12.000 m² großen Standort Dongguan mehr als 1.600 Kunden in 72 Ländern über 8 Büros. Wir kümmern uns um Forschung und Entwicklung, Produktion und komplette SMT-Linien mit strengen Qualitätssystemen. Wachstum entsteht durch Integrität, offenes Teilen und den Fokus auf Industrie 4.0. Fabriken testen jede Einheit auf höchste Zuverlässigkeit. Arbeiten Sie mit uns zusammen, um intelligenten, globalen Support zu erhalten.
