So reduzieren Sie BGA-Lunker mithilfe von Röntgen-Feedback

Anzahl Durchsuchen:0     Autor:Site Editor     veröffentlichen Zeit: 2025-12-24      Herkunft:Powered

erkundigen

facebook sharing button
twitter sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Die meisten BGA-Void-Probleme werden nicht dort gefunden, wo sie entstehen.
Sie werden viel später entdeckt – nachdem Produkte versandt, belastet und ohne offensichtliche Erklärung zurückgesandt wurden.

Fabriken sagen oft, dass sie Hohlräume „inspizieren“. Was sie wirklich meinen, ist, dass sie die Beweise nachträglich aufzeichnen . Die Leere ist bereits da. Der Prozess, der es geschaffen hat, ist bereits weitergegangen.

Um zu verstehen, warum es immer wieder zu Fehlstellen kommt, müssen Ingenieure über das Inspektionsergebnis hinausblicken und den Mechanismus dahinter untersuchen. Dazu ist es erforderlich, nicht nur zu verstehen, was das Röntgenbild zeigt, sondern auch , wie die Röntgeninspektion in der Elektronik funktioniert und wie ihre Daten als Feedback und nicht als Beurteilung verwendet werden können.

Wenn die Röntgeninspektion als Feedback-Instrument und nicht als Pass/Fail-Gate behandelt wird, ist es möglich, die Bildung von Hohlräumen bis zu ihrer Quelle zurückzuverfolgen und zu verhindern, dass derselbe Fehler erneut auftritt.

1 So reduzieren Sie BGA Hohlräume mithilfe von Röntgen-Feedback


1. Warum BGA Hohlräume einer der teuersten SMT Defekte sind

1.1 Warum BGA-Voids selten zu einem sofortigen Ausfall führen

BGA Leere sind gerade deshalb gefährlich, weil sie sich zunächst höflich verhalten.

Sie schließen nicht kurz, unterbrechen keine Signale und melden sich bei Funktionstests nicht.

Das Board schaltet sich ein. Die Zahlen sehen normal aus. Alle ziehen weiter.


Stattdessen wartet die Leere.

Es sitzt in der Lötstelle, reduziert die Kontaktfläche und konzentriert die Spannung, während das Produkt in das reale Leben eintritt – Hitze, Last, Vibration und Zeit.

Wenn die Verbindung zu versagen beginnt, ist der Prozess, der zu ihrer Entstehung geführt hat, längst vorbei und die Beweise sind vergraben.


Diese Verzögerung ist kein Zufall der Physik.

Dies ist der Grund dafür, dass Lücken aus Fabriken entweichen und als Zuverlässigkeitsprobleme zurückkehren.

1.2 Langfristige Zuverlässigkeitsrisiken durch Lücken

Ein Hohlraum schwächt eine Lötstelle nicht gleichmäßig.

Es entsteht ein Ungleichgewicht – thermisches, mechanisches und schließlich strukturelles.


Durch eine Fuge mit inneren Hohlräumen kann die Wärme nur schwer entweichen.

An den Rändern des Hohlraums sammeln sich Spannungen an, anstatt sich auf natürliche Weise im Lot auszubreiten.

Unter Temperaturwechsel werden diese Spannungspunkte zu Rissursprüngen.


Das Scheitern ist selten dramatisch.

Es zeigt sich als intermittierendes Verhalten, temperaturempfindliche Fehler oder frühe Müdigkeit, die sich einer einfachen Erklärung entzieht.

Aus diesem Grund werden durch Hohlräume verursachte Ausfälle häufig fälschlicherweise als Komponentenqualitätsprobleme und nicht als Prozessprobleme diagnostiziert.

1.3 Warum elektrische Tests und AOI nicht ausreichen

Ein Hohlraum schwächt eine Lötstelle nicht gleichmäßig.

Es entsteht ein Ungleichgewicht – thermisches, mechanisches und schließlich strukturelles.


Durch eine Fuge mit inneren Hohlräumen kann die Wärme nur schwer entweichen.

An den Rändern des Hohlraums sammeln sich Spannungen an, anstatt sich auf natürliche Weise im Lot auszubreiten.

Unter Temperaturwechsel werden diese Spannungspunkte zu Rissursprüngen.


Das Scheitern ist selten dramatisch.

Es zeigt sich als intermittierendes Verhalten, temperaturempfindliche Fehler oder frühe Müdigkeit, die sich einer einfachen Erklärung entzieht.

Aus diesem Grund werden durch Hohlräume verursachte Ausfälle häufig fälschlicherweise als Komponentenqualitätsprobleme und nicht als Prozessprobleme diagnostiziert.


Elektrische Tests können nur bestätigen, dass ein Stromkreis angeschlossen ist, nicht aber, ob die Lötverbindung einer Langzeitbeanspruchung standhält.

AOI steht vor einer grundlegenderen Einschränkung: Es kann einfach nicht in unten abgeschlossene Pakete hineinsehen.

Aus diesem Grund bleiben viele kritische BGA-bedingte Defekte allein für die optische Inspektion unsichtbar, wie in Röntgen vs. AOI deutlich erklärt: Welche Defekte sind für die optische Inspektion unsichtbar.


Infolgedessen werden durch Hohlräume verursachte Ausfälle häufig fälschlicherweise als Komponentenqualitätsprobleme und nicht als prozessbezogene Probleme diagnostiziert.

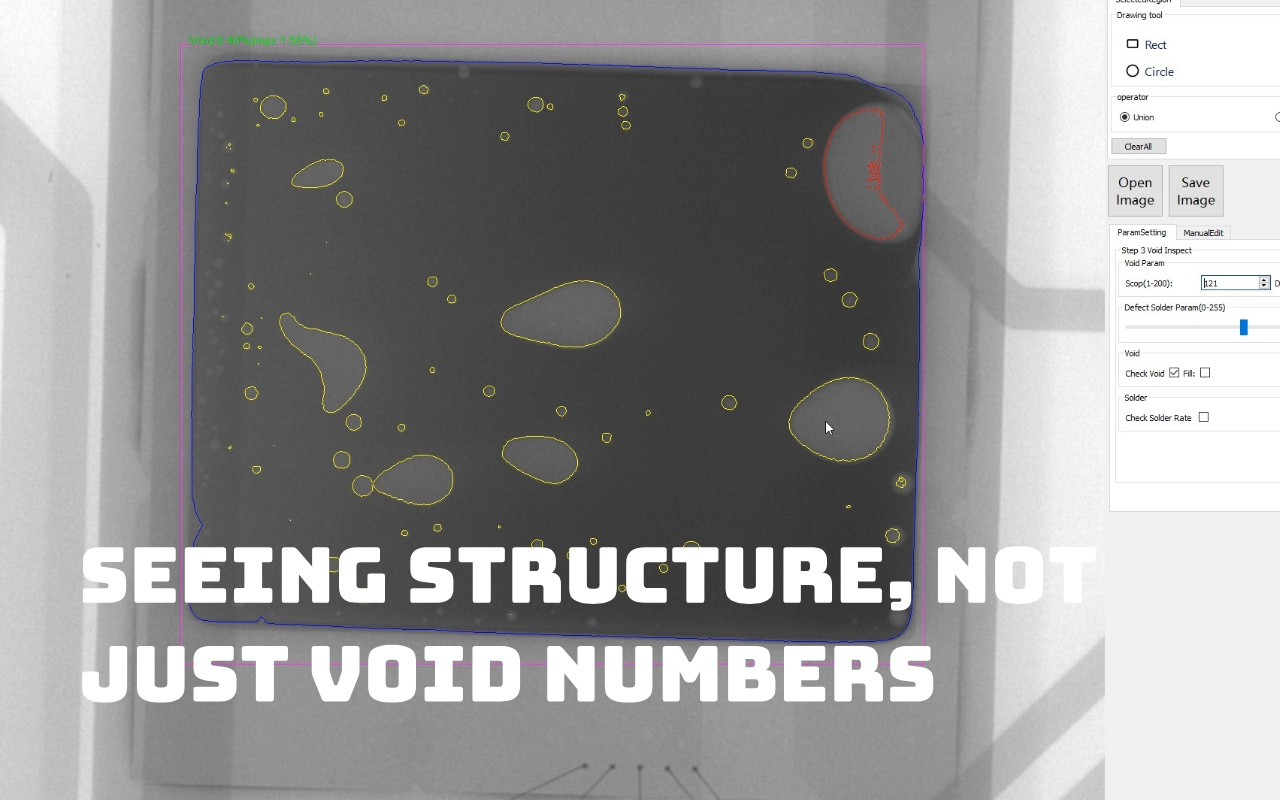

2. Was Röntgenaufnahmen wirklich über BGA-Hohlräume verraten

2. Was Röntgenaufnahmen wirklich über BGA-Hohlräume verraten

2.1 Void-Prozentsatz vs. Void-Verteilung

Die meisten Diskussionen über Lücken beginnen und enden mit einer Prozentangabe.

Dies ist praktisch, messbar und oft irreführend.


Zwei Lötstellen können den gleichen Hohlraumanteil aufweisen und sich im Feld völlig unterschiedlich verhalten.

Ein Hohlraum in der Mitte unter der Kugel beeinträchtigt den Wärmefluss weitaus stärker als mehrere kleinere Hohlräume in der Nähe der Ränder.

Die Verteilung erzählt eine Geschichte, die Zahlen allein nicht können.


Röntgen misst nicht nur Quantität.

Es offenbart Struktur – und Struktur bestimmt das Verhalten.

2.2 Einzelne große Hohlräume im Vergleich zu mehreren kleinen Hohlräumen

Ein einzelner großer Hohlraum wirkt wie ein Glasfehler.

Stress breitet sich nicht aus; es sammelt sich.


Mehrere kleine, gleichmäßig verteilte Hohlräume können das Lotvolumen verringern, ermöglichen aber dennoch eine Lastverteilung.

Der Unterschied ist nicht theoretisch – er zeigt sich in der Ermüdungslebensdauer und der thermischen Beständigkeit.


Ohne Röntgenstrahlen sehen diese beiden Zustände bei nachgelagerten Tests identisch aus.

Beim Röntgen ist der Unterschied offensichtlich – und umsetzbar.

2.3 Trendkonsistenz über Panels und Chargen hinweg

Ein einzelnes Röntgenbild ist ein Foto.

Eine Reihe von Bildern ist eine Zeitleiste.


Wenn sich das Hohlraumverhalten in allen Panels wiederholt, deutet dies auf einen stabilen – aber fehlerhaften – Prozesszustand hin.

Wenn es im Laufe der Zeit allmählich driftet, signalisiert es Verschleiß, Verschmutzung oder Parameterkriechen.


Trendkonsistenz bedeutet, dass Röntgen nicht mehr Inspektion, sondern Überwachung ist.

Es sagt den Ingenieuren nicht nur, was passiert ist, sondern auch, ob es schlimmer wird.

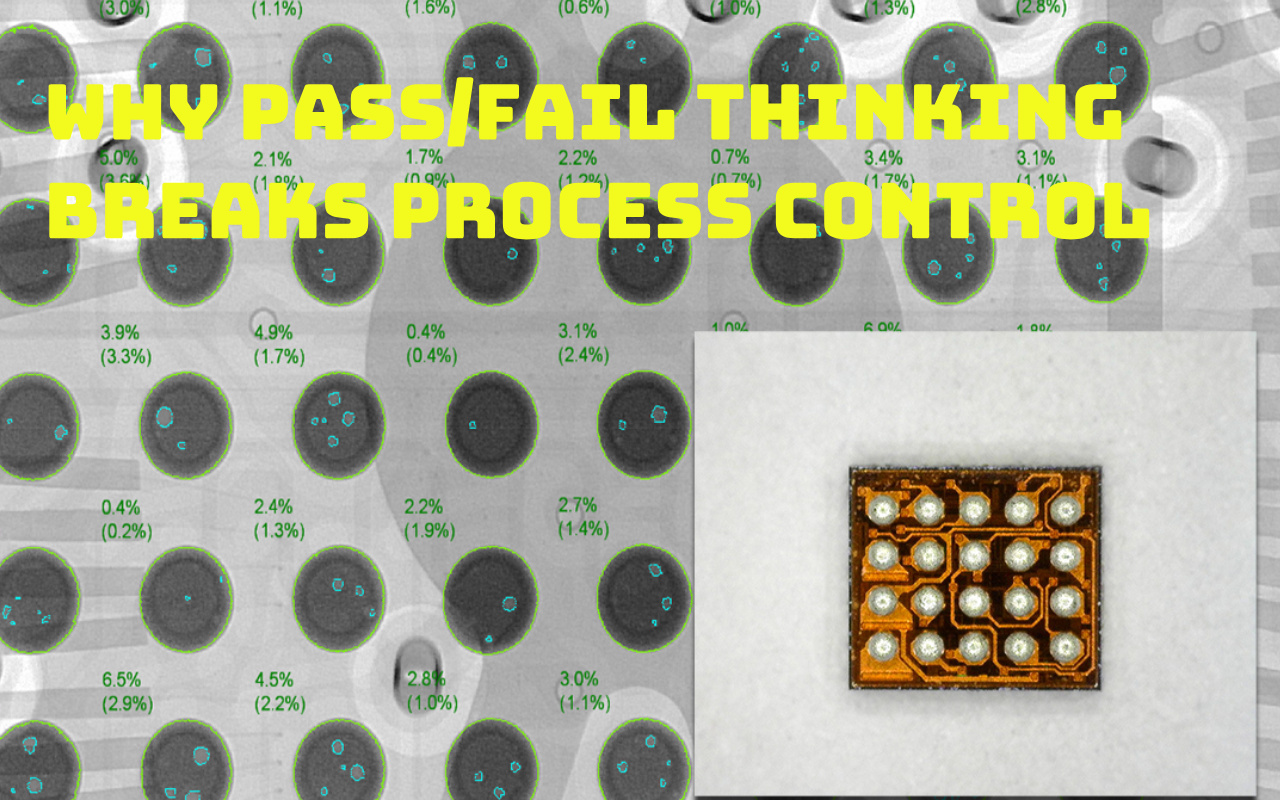

3. Hören Sie auf, Röntgenstrahlen als Gut/Schlecht-Werkzeug zu betrachten

3. Hören Sie auf, Röntgenstrahlen als ein Gut/Schlecht-Werkzeug zu behandeln

3.1 Einschränkungen der IPC-Akzeptanzkriterien

Standards definieren die Mindestgrenze zwischen akzeptabel und inakzeptabel.

Sie definieren nicht Exzellenz, Stabilität oder Marge.


Ein Prozess, der knapp unterhalb der Grenze läuft, ist nicht gesund – er ist fragil.

Dennoch betrachten viele Fabriken das Bestehen der IPC-Kriterien als Beweis dafür, dass nichts Aufmerksamkeit erfordert.


Röntgenaufnahmen zeigen, wie nah ein Prozess an diesem Rand ist.

Das Ignorieren dieser Informationen ist eine Entscheidung und keine Einschränkung.

3.2 Warum binäre Urteile Prozessdrift verbergen

Bestehen oder nicht bestehen ist einfach.

Die Realität ist es nicht.


Die Prozesse laufen leise ab.

Alter einfügen. Schablones Verschleiß. Profile verschieben sich.

Keines davon führt zu einem sofortigen Ausfall, aber alle hinterlassen Fingerabdrücke in der Lötstelle.


Binäre Urteile löschen diese Fingerabdrücke.

Die Trendanalyse bewahrt sie.

3.3 Röntgen als Prozessrückkopplungsinstrument

Bei richtiger Anwendung beantwortet Röntgen eine einzige, wichtige Frage:

Was hat der Prozess tatsächlich hervorgebracht?


Wenn sich Parameter ändern, bestätigt die Röntgenaufnahme, ob die Änderung von Bedeutung war.

Wenn sich Materialien ändern, zeigt das die Konsequenz, nicht die Absicht.


Diese Rückkopplungsschleife ersetzt Argumente durch Beweise.

Es verwandelt die Prozesskontrolle vom Glauben in die Beobachtung.


4. Verwendung von Röntgen-Feedback zur Ermittlung der Grundursachen von Hohlräumen

5. Praktische Röntgen-Rückkopplungsschleife in der realen Produktion

4.1 Ursachen im Zusammenhang mit dem Lotpastendruck

Die Bildung von Hohlräumen beginnt oft, bevor das Bauteil überhaupt die Platine berührt.

Ein inkonsistentes Pastenvolumen bedeutet eine inkonsistente Flussmittelverfügbarkeit.

Eine schlechte Freisetzung fängt Rückstände dort ein, wo Gase entweichen sollten.


Röntgenaufnahmen diagnostizieren das Drucken nicht direkt, sondern zeigen das Ergebnis auf.

Wenn sich Hohlraummuster wiederholen, spricht der Druck oft durch die Lötstelle.

4.2 Platzierungs- und Komponentenkollapseffekte

Die Platzierung bestimmt, wie sich das Lot bewegen kann.

Zu viel Kraft behindert den Durchfluss. Zu wenig führt zu Ungleichgewicht.


Die Koplanarität der Komponenten entscheidet darüber, ob der Kollaps gleichmäßig oder chaotisch erfolgt.

Diese Effekte sind subtil, während der Platzierung unsichtbar und im Röntgenbild nicht zu leugnen.


Das Gelenk merkt sich, was die Platzierung vergessen hat.

4.3 Reflow-Profil und thermische Dynamik

Beim Reflow entstehen weniger Hohlräume, sondern es zeigt vielmehr, ob frühere Phasen die Verbindung richtig vorbereitet haben.

Bei unzureichender Vorwärmung ist das Flussmittel inaktiv.

Aggressive Rampen fangen Gase ein, bevor ein Entweichen möglich ist.


Röntgen-Feedback trennt notwendige Anpassungen vom Aberglauben.

Wenn sich die Leere nicht ändert, liegt die Ursache woanders.

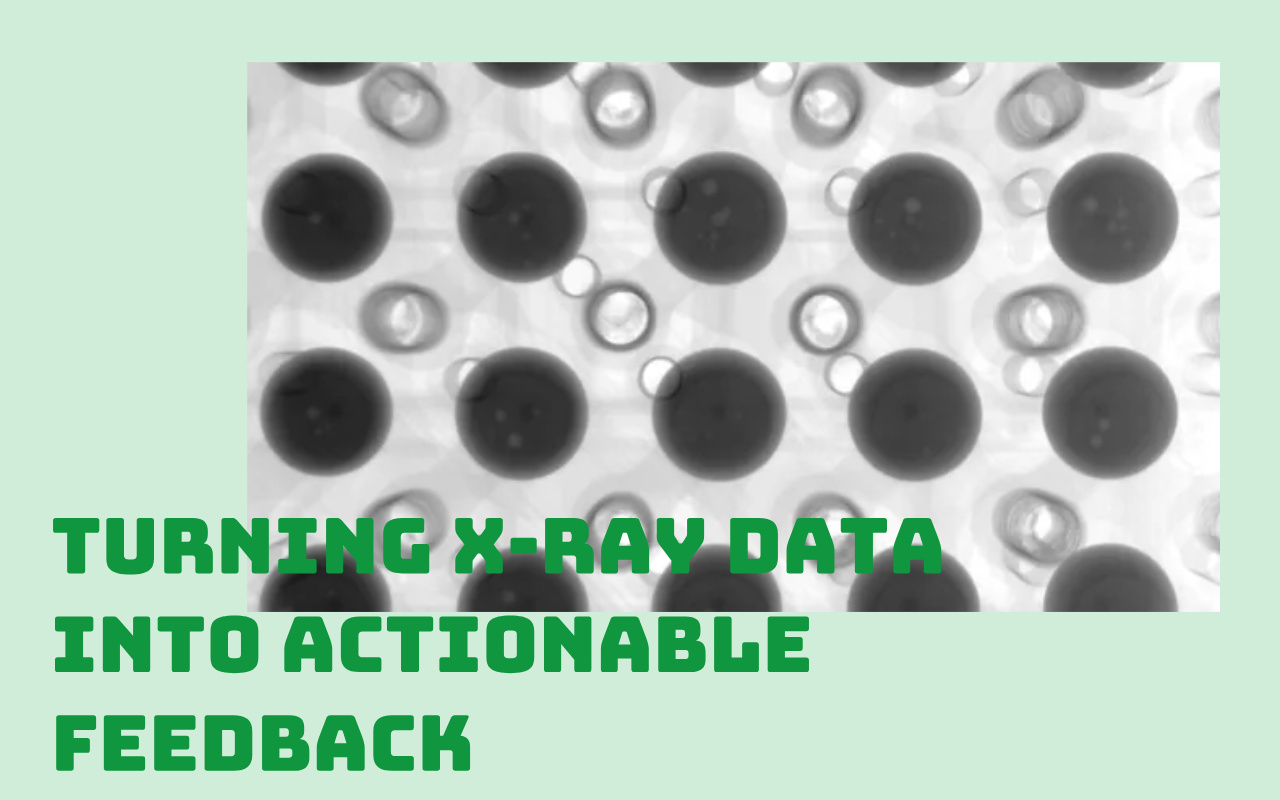

5. Praktische Röntgen-Rückkopplungsschleife in der realen Produktion

5. Praktische Röntgen-Rückkopplungsschleife in der realen Produktion

5.1 Festlegung einer Leergrundlinie

Bevor ein Prozess verbessert werden kann, muss er zunächst verstanden werden.

Viele Fabriken überspringen diesen Schritt und gehen direkt zur Anpassung über, in der Hoffnung, dass die nächste Änderung die richtige sein wird.


Eine leere Grundlinie ist kein Ziel. Es ist eine Beschreibung der Realität.

Es zeichnet auf, was der Prozess produziert, wenn er normal abläuft, wobei seine Stärken und Schwächen intakt bleiben.

Diese Basislinie muss Variationen umfassen – gute Boards, durchschnittliche Boards und marginale Boards –, da Zuverlässigkeitsprobleme nicht von Durchschnittswerten herrühren.


Ohne eine Basislinie haben Ingenieure keinen Bezugspunkt.

Jede Schwankung fühlt sich dringend an, jede Abweichung fühlt sich verdächtig an.

Mit einer Basislinie werden Veränderungen messbar und Verbesserungen werden bewusst statt emotional.

5.2 Überwachung von Trends statt einzelner Ergebnisse

Ein Röntgenbild beantwortet nur eine Frage: Was ist mit dieser Platine passiert?

Die Produktion erfolgt jedoch nicht aus einzelnen Platinen.


Lücken gewinnen an Bedeutung, wenn sie sich im Laufe der Zeit wiederholen, verschieben oder anhäufen.

Ein langsamer Aufwärtstrend deutet häufig auf Schablonenverschleiß, Pastenalterung oder thermisches Ungleichgewicht hin, lange bevor Ausfälle auftreten.

Diese Frühwarnungen sind unsichtbar, wenn Ingenieure nur isolierte Ergebnisse betrachten.


Die Trendüberwachung lenkt die Aufmerksamkeit von der Schuldzuweisung auf das Verhalten.

Es teilt den Ingenieuren mit, ob der Prozess stabil ist, sich verschlechtert oder auf Eingriffe reagiert.

Dies ist der Moment, in dem Röntgenstrahlen keine Inspektion mehr sind, sondern Weitblick.

5.3 Überprüfung der Prozesseinstellungen mit Röntgen

Jede Prozessänderung ist ein Anspruch: Dadurch wird es besser.

Mit Röntgenstrahlen wird diese Behauptung überprüft.


Ohne Überprüfung häufen sich Anpassungen und interagieren auf unvorhersehbare Weise.

Ingenieure verlieren das Vertrauen, weil sie nicht sagen können, welche Änderung wichtig war und welche nichts bewirkte.

Das Röntgen-Feedback stellt die Klarheit wieder her, indem es die Ursache mit der Konsequenz verknüpft.


Wenn sich das Void-Verhalten nach einer Anpassung nicht ändert, ist die Botschaft einfach: Die Ursache liegt woanders.

Diese Ehrlichkeit spart Zeit, verhindert Überkorrekturen und schützt die Prozessstabilität.

Beweise ersetzen Argumente und Fortschritte werden wiederholbar.

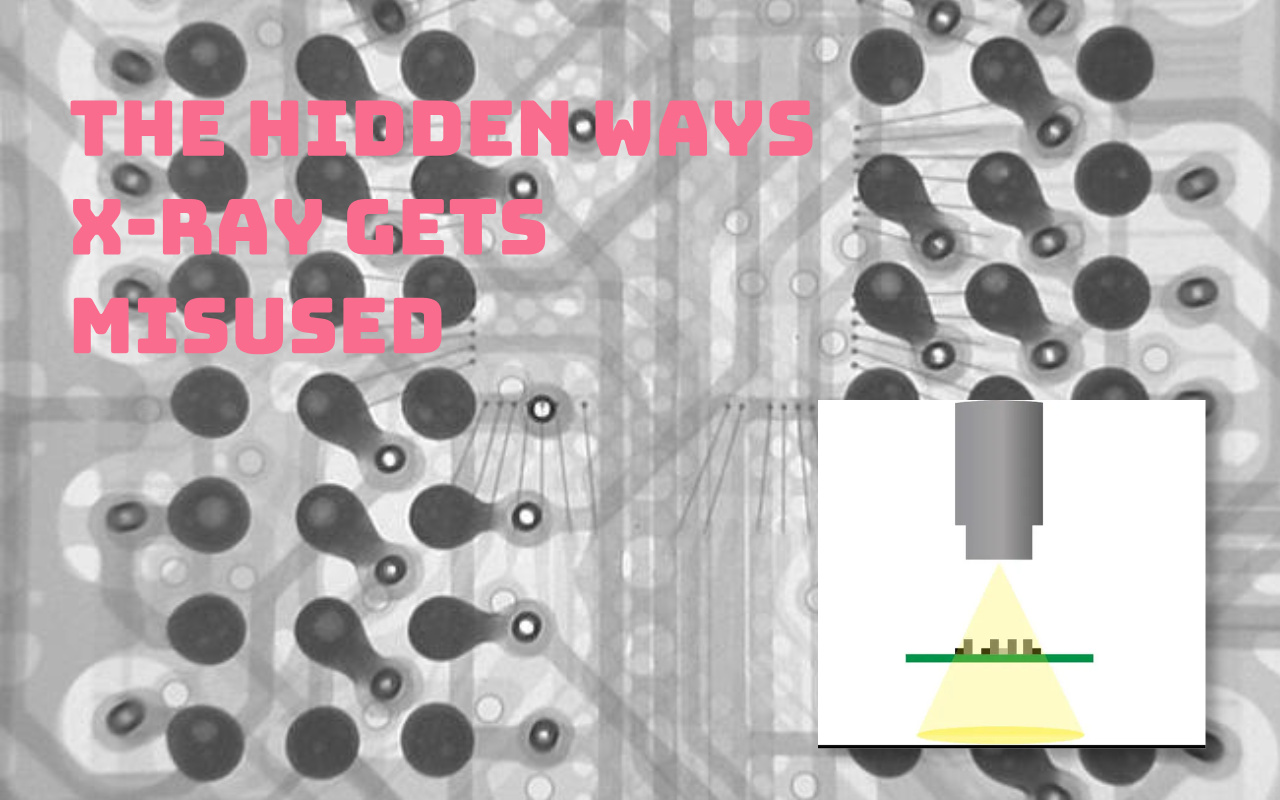

6. Häufige Fehler bei der Verwendung von Röntgenstrahlen zur Voidreduktion

6. Häufige Fehler bei der Verwendung von Röntgenstrahlen zur Voidreduktion

6.1 Konzentrieren Sie sich nur auf durchschnittliche Lückenwerte

Durchschnittswerte sind komfortabel, weil sie die Komplexität vereinfachen.

Aus dem gleichen Grund sind sie auch gefährlich.


Ein akzeptabler Durchschnitt kann extreme Fälle verbergen, in denen die Zuverlässigkeit nachlässt.

Einige Fugen mit kritischen Hohlraumstrukturen können ruhig unter einer beruhigenden Anzahl existieren.

Auf diese Weise bestehen Prozesse Audits und scheitern dennoch an Kunden.


Röntgenbilder zeigen die Verteilung, nicht nur die Größe.

Das Ignorieren dieser Informationen stellt keine technische Einschränkung dar, sondern ist eine Entscheidung.

Und es ist selten eine kluge Entscheidung.

6.2 Prüfung erst nach Auftreten von Störungen

Wenn Röntgenstrahlen erst eingesetzt werden, nachdem ein Problem aufgetreten ist, werden sie zu historischen Aufzeichnungen.

Es erklärt, was schief gelaufen ist, aber zu spät, um es zu verhindern.


Bis ein Fehler eine Inspektion auslöst, haben sich möglicherweise Materialien geändert, Geräte sind möglicherweise verschoben und die Bedingungen entsprechen möglicherweise nicht mehr.

Die Ursachenanalyse wird spekulativ statt präzise.


Vorbeugende Inspektionen, selbst bei geringer Häufigkeit, verändern diese Dynamik.

Es ermöglicht Ingenieuren, Muster zu erkennen, bevor sie zu Vorfällen werden.

Der Unterschied liegt nicht in der Maschine, sondern darin, wann sie verwendet wird.

6.3 Behandlung von Röntgenstrahlen als Instrument zur Schuldzuweisung

Daten sollen Prozesse klären, keine Schuldzuweisungen.

Wenn Röntgenergebnisse zum Zeigen mit dem Finger verwendet werden, hört das Lernen auf.


Bediener passen ihr Verhalten an, um einer Überprüfung zu entgehen, anstatt die Ergebnisse zu verbessern.

Ingenieure werden vorsichtig statt neugierig.

Der Prozess wird starr, nicht besser.


Die Reduzierung der Leere erfordert Offenheit.

Röntgenaufnahmen müssen als neutraler Beweis angesehen werden – was der Prozess hervorgebracht hat, nicht wer versagt hat.

Nur dann kann die Verbesserung nachhaltig sein.

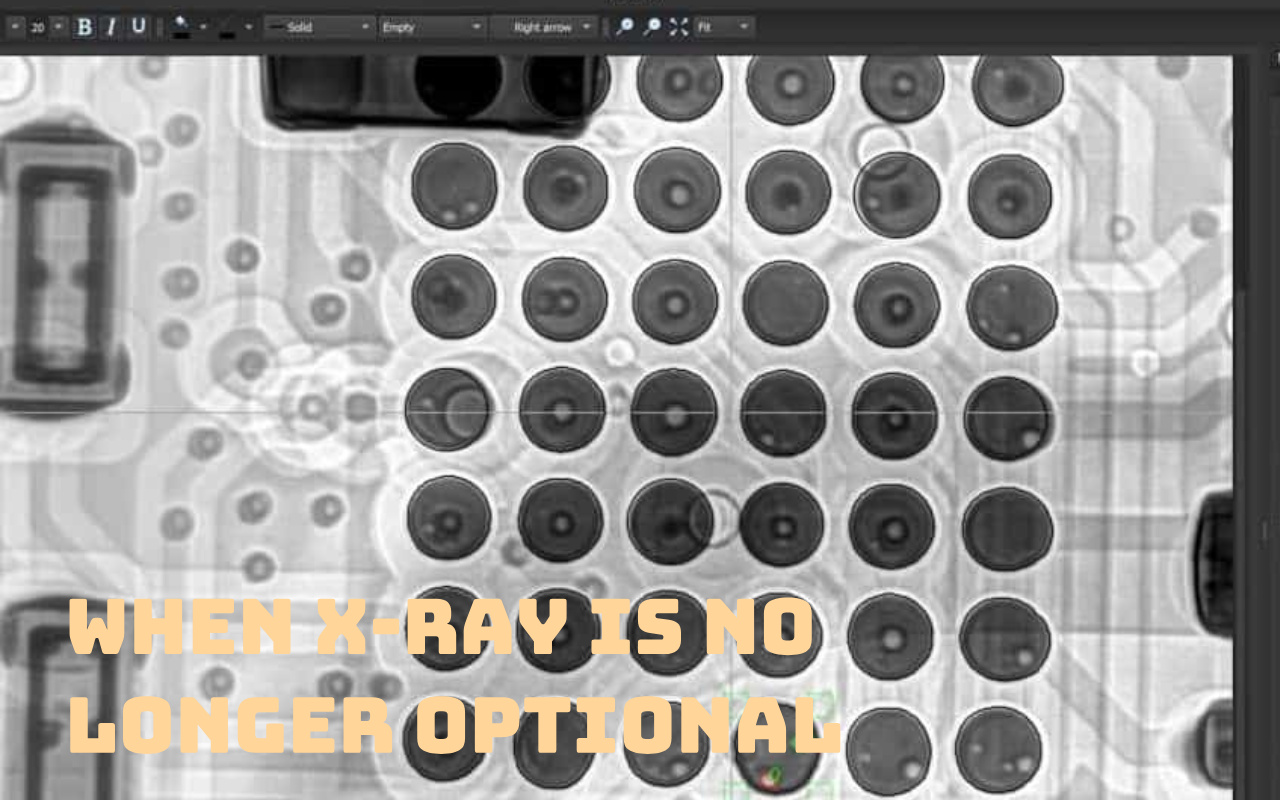

7. Wenn Röntgen-Feedback obligatorisch wird

7. Wenn Röntgen-Feedback obligatorisch wird

7.1 Hochleistungs- und thermisch kritische Anwendungen

Bei Hochleistungsbaugruppen sind Lötstellen Teil des thermischen Systems.

Hohlräume unterbrechen den Wärmefluss genauso stark wie schlechte Kühlkörper.


Ohne Röntgen-Feedback bleiben diese Unterbrechungen unsichtbar, bis die Leistung nachlässt.

An diesem Punkt ist die Korrekturmaßnahme nicht mehr präventiv, sondern Schadensbegrenzung.


Bei thermisch kritischen Designs sind Schätzungen nicht akzeptabel.

Röntgen-Feedback sorgt für die erforderliche Sichtbarkeit, um zu kontrollieren, was von der Oberfläche aus nicht sichtbar ist.

In diesen Fällen ist die Inspektion nicht optional, sondern von grundlegender Bedeutung.

7.2 Automobil-, Industrie- und Hochzuverlässigkeitsprodukte

Bei langlebigen Produkten ist die Zeit unerbittlich.

Kleine Unvollkommenheiten wachsen durch Wiederholung, Hitze und Vibration.


Branchen, die Zuverlässigkeit fordern, verstehen das.

Sie erfordern nicht nur Beweise für die Einhaltung, sondern auch für die Kontrolle.

Das Röntgen-Feedback liefert diesen Beweis, indem es das innere Gelenkverhalten im Laufe der Zeit zeigt.


Aus diesem Grund wird in diesen Branchen nicht gefragt, ob eine Röntgenaufnahme erforderlich ist.

Sie fragen, wie es verwendet wird.

Die Unterscheidung ist wichtig.

7.3 Dick und mehrschichtig PCB

Je dicker und komplexer die Platinen werden, desto weniger intuitiv wird das thermische Verhalten.

Die Wärme fließt nicht mehr gleichmäßig. Der Gasaustritt wird unvorhersehbar.


Was die Ingenieure beim Reflow beabsichtigen, ist oft nicht das, was tatsächlich unter dem Gehäuse passiert.

Röntgenaufnahmen offenbaren diese Lücke zwischen Absicht und Ergebnis.


Bei komplexen Boards ist Sichtbarkeit kein Luxus.

Nur so können Annahmen durch Verständnis ersetzt werden.


8. Von der Inspektion zur Prävention: Langfristige Strategie zur Voidkontrolle

8. Von der Inspektion zur langfristigen Strategie zur Vermeidung von Hohlräumen

8.1 Integration von Röntgendaten in SPC-Systeme

Wenn Röntgendaten in SPC eingehen, sind Fehlstellen keine Überraschungen mehr.

Sie werden zu Trends, Grenzen und Signalen.


Kontrollkarten verwandeln Inspektion in Überwachung.

Ingenieure warten nicht mehr darauf, dass Fehler auftreten – sie beobachten, wie sich Verhalten entwickelt.

Das ist der Unterschied zwischen der Reaktion auf Fehler und der Steuerung eines Prozesses.


SPC trifft keine Entscheidungen.

Es macht Entscheidungen unvermeidbar.

8.2 Verknüpfung von Röntgenergebnissen mit Druck- und Reflow-Daten

Röntgenstrahlen allein zeigen Ergebnisse, nicht Ursachen.

Verbindung schafft Bedeutung.


Wenn Lückentrends mit Druckdaten verglichen werden, entstehen Muster.

Wenn sie mit Reflow-Profilen verknüpft werden, werden die Erklärungen klarer.

Korrelation schränkt den Suchraum ein und beschleunigt die Korrektur.


Isolierte Daten verwirren.

Vernetzte Daten lehren.

8.3 Konzentration auf Stabilität statt Perfektion

Das Streben nach null Hohlräumen führt häufig zu einer Destabilisierung der Produktion.

Jede kleine Anpassung bringt neue Unsicherheit mit sich.


Ein stabiler Prozess mit vorhersehbarem Void-Verhalten ist weitaus wertvoller als ein instabiler Prozess, der nach Perfektion strebt.

Röntgen-Feedback hilft dabei, dieses Stabilitätsfenster zu definieren und den Prozess darin zu halten.


Zuverlässigkeit wird nicht dadurch erreicht, dass jede Unvollkommenheit beseitigt wird.

Dies wird erreicht, indem diejenigen, die wichtig sind, im Laufe der Zeit konsequent kontrolliert werden.


9. Zusammenfassung der wichtigsten Punkte

Röntgenaufnahmen machen Hohlräume sichtbar, beheben sie aber nicht – nur systematisches Feedback schließt die Entstehungspfade.

Wechsel von der Bestanden/Nicht bestanden- zur trendbasierten Steuerung; Korrelieren Sie Hohlräume mit Drucken, Platzierung und Reflow. Verwenden Sie leistungsfähige Tools wie das I.C.T-7900 für schnelle und genaue Daten.

Streben Sie eine konstant niedrige Voidbildung als Beweis für die Beherrschung des Prozesses an, insbesondere bei Anwendungen mit hoher Zuverlässigkeit.


10. Häufig gestellte Fragen (FAQ)

10.1. Welcher Void-Prozentsatz ist für BGA akzeptabel?

Die IPC-Standards behandeln eine Hohlraumbildung von mehr als 25 % in einer einzelnen Kugel als Mangel für Produkte der Klasse 3, dies ist jedoch ein Mindestgrundwert. Hintergrund: Der Grenzwert ergibt sich aus Zuverlässigkeitsstudien, die darüber hinaus ein erhöhtes Risiko für thermische und mechanische Belastungen zeigen. In der Praxis erreichen leistungsfähige Prozesse einen Durchschnitt von <15 %, wobei kein Ball mehr als 20 % ausmacht. Anwendungsbeispiel: Bei Leistungsmodulen für Kraftfahrzeuge schränken Ingenieure die thermischen Kugeln häufig auf <10 % ein, um die Wärmeverteilung sicherzustellen. Dies wird durch beschleunigte Lebensdauertests überprüft, die geringere Hohlräume mit längeren Zyklen bis zum Ausfall korrelieren.

10.2. Kann Röntgenstrahlen Hohlräume vollständig beseitigen?

Nein – aufgrund der Flussmittelausgasung und der Materialphysik ist eine gewisse Hohlraumbildung inhärent. Hintergrund: Auch optimierte Low-Void-Pasten und Vakuum-Reflow-Löten hinterlassen Spuren. Prinzip: Hohlräume entstehen, wenn flüchtige Stoffe aus geschmolzenem Lot entweichen; Eine vollständige Beseitigung würde ein flussmittelfreies Löten erfordern, was unpraktisch ist. Beispiel: Führende Leitungen, die Stickstoff, längeres Einweichen und eine Paste mit geringem Hohlraum verwenden, erreichen routinemäßig einen Durchschnittswert von <5 %, aber nie Null; Das Ziel ist eine vorhersehbare, schonende Entleerung statt Abwesenheit.

10.3. Wie oft sollte eine Röntgenprüfung durchgeführt werden?

Tägliche oder schichtweise Probenahme bei stabiler Produktion; 100 % bei Neugrundstücken oder nach Änderungen. Hintergrund: Die statistische Prozesskontrolle erfordert genügend Proben, um Verschiebungen frühzeitig zu erkennen. Prinzip: Die Trendüberwachung erkennt Abweichungen schneller als die End-of-Line-Kontrolle. Beispiel: Linien mit hohem Volumen prüfen das erste Stück und alle 50–100 Bretter sowie ganze Chargen nach Profil- oder Materialänderungen und geben die Daten innerhalb von Stunden zurück, um Ausschuss zu vermeiden.

10.4. Erfordert die Reduzierung von Hohlräumen immer eine Änderung des Reflow-Profils?

Nein – Druck- und Materialauswahl bringen oft größere Vorteile. Hintergrund: Void-Quellen erstrecken sich über die gesamte Prozesskette. Prinzip: Längeres Einweichen hilft beim Ausgasen, aber ein unzureichendes Pastenvolumen oder eine schlechte Freisetzung fängt zunächst mehr Gas ein. Beispiel: Eine Anlage reduzierte die Hohlräume von 22 % auf 8 % allein durch die Optimierung der Schablonenöffnungen und der Pastenauswahl. Eine weitere Reduzierung auf <5 % erforderte nur eine geringfügige Verlängerung des Einweichvorgangs, was beweist, dass Upstream-Korrekturen häufig effektiver sind.

10.5. Kann Inline-Röntgen die Offline-Analyse ersetzen?

Inline verarbeitet umfangreiche Pass/Fail-Messungen und grundlegende Messungen; Offline bietet eine tiefergehende Diagnose. Hintergrund: Es gibt Kompromisse zwischen Geschwindigkeit und Auflösung. Prinzip: Inline-Systeme lassen sich für Echtzeitdaten in Linien integrieren, verfügen jedoch nicht über die Neigungs-/Schrägansichten und die höhere Vergrößerung von Offline-Geräten, die für die Erkennung von Grundursachenmustern erforderlich sind. Beispiel: Die Produktion nutzt Inline zur Trendüberwachung und Warnungen; Die Technik transportiert Proben zu Offline-Stationen wie dem I.C.T-7900, um detaillierte Hohlraumkartierungen und Korrelationsstudien durchzuführen.


Den Kontakt halten
+86 138 2745 8718
Kontaktieren Sie uns

Schnelle Links

Produktliste

Lassen Sie sich inspirieren

Abonnieren Sie unseren Newsletter
Copyright © Dongguan ICT Technology Co., Ltd.
