YRM20
Yamaha
| Menge: | |
|---|---|
| Erweitertes Hochgeschwindigkeits-SMT Pick & Place

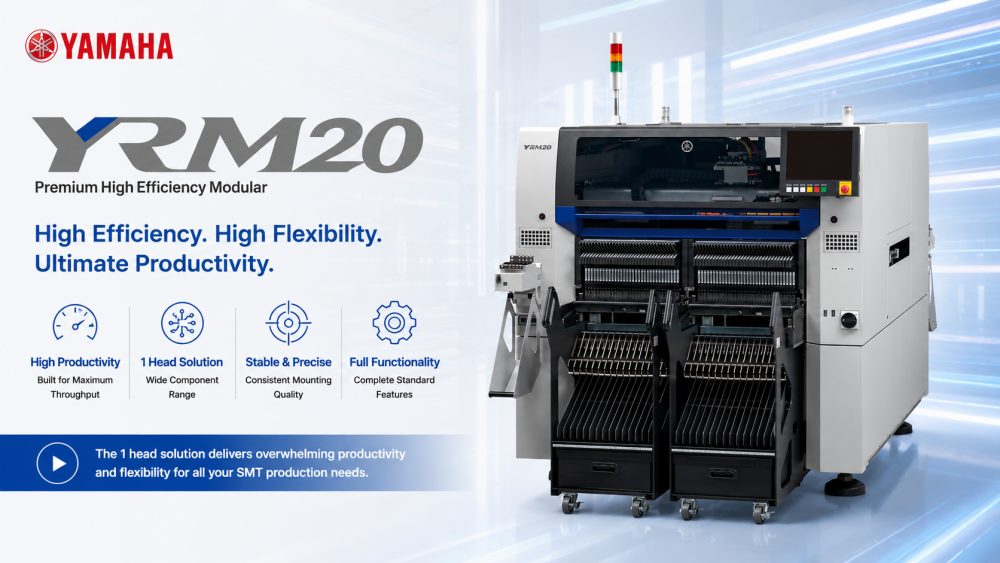

Die Yamaha YRM20 ist eine vollautomatische SMT Bestückungsmaschine, die für die moderne Elektronikproduktion entwickelt wurde. Mit Dual-Lane-Betrieb, flexiblen Kopfoptionen und Hochgeschwindigkeitsfähigkeiten kann es eine breite Palette von SMD-Komponenten verarbeiten, von 0201-Chips bis hin zu größeren Steckverbindern. Sein modularer Aufbau und die integrierten intelligenten Sensoren ermöglichen eine hochpräzise Montage bei gleichzeitig außergewöhnlicher Produktionseffizienz. YRM20 ist ideal für Hersteller, die eine zuverlässige, schnelle und vielseitige Lösung für kompakte oder große PCB Montagelinien suchen.
| Produktmerkmale
Hochgeschwindigkeitsbetrieb mit zwei Bahnen
YRM20 arbeitet mit Dual-Lane-Optionen und ermöglicht so die gleichzeitige Platzierung von Bauteilen auf zwei Platinen für eine optimierte Produktivität. Hochgeschwindigkeits-Mehrkopfkonfigurationen ermöglichen einen Durchsatz von 200.000 CPH und gewährleisten so eine schnelle Fertigstellung selbst komplexer Platinen bei gleichzeitiger Beibehaltung einer präzisen Platzierungsgenauigkeit.
Vielseitige Komponentenhandhabung
Ausgestattet mit flexibler Mehrkopftechnologie und fortschrittlichen Aufnahmesystemen nimmt die Maschine Komponenten von 0201 bis hin zu größeren Steckverbindern auf. Integrierte intelligente Kameras und seitliche Sicht überprüfen die Platzierung in Echtzeit, reduzieren Fehler und stellen eine qualitativ hochwertige Montage sicher.
Verbesserte Produktivitätswerkzeuge
Super-Ladezuführungen minimieren Ausfallzeiten beim Nachfüllen von Komponenten. Einstellbare Spurbreiten und modulare Architektur ermöglichen die Anpassung an verschiedene PCB-Größen und Produktionsformate und unterstützen den kontinuierlichen Betrieb und schnelle Umrüstungen.
| Spezifikation
| Modell | Bestückungsautomat YRM20 | |
| Hochgeschwindigkeits-Allzweck- RM -Rotationskopf | IN-LINE HM-Kopf | |
| Düsen (pro 1 Kopfeinheit) | 18 | 10 |
| Anwendbare Komponenten | 0201 bis B12 x L12 mm, Höhe 6,5 mm oder weniger | 0201 bis B55 x L100 mm, Höhe 15 mm oder weniger |
| Montagemöglichkeit (im Hochproduktionsmodus) | 115.000 CPH | 98.000 CPH |
| Montagegenauigkeit (im Hochpräzisionsmodus) | Beim Einsatz unter firmeninternen optimalen Bedingungen: ±0,025 mm Cpk≧1,0 | |
| Anzahl der Komponententypen | Austausch des Zuführwagens: max. 128 Typen = 32 Feeder x 4 (Umbau für 8-mm-Bandfeeder) | |
| PCB Dimensionen | Zweistufige Spezifikationen 1PCB Förderung: L810 x B510 mm bis L50 x B50 mm 2PCB Förderung: L380 x B510 mm bis L50 x B50 mm | |
| Stromversorgung | 3-Phasen-Wechselstrom 200/208/220/240/380/400/416 V +/-10 % 50/60 Hz | |
| Luftversorgungsquelle | 0,45 MPa oder mehr, in sauberem, trockenem Zustand | |
| Außenmaß (ohne Vorsprünge) | L1374 x B1948 x H1445mm | |
| Gewicht | Ca. 2.250 kg (nur Hauptgerät) | |
* Technische Daten und Aussehen können ohne vorherige Ankündigung geändert werden.
* Kontaktieren Sie I.C.T für weitere Details.
| SMT Linienausrüstungsliste
Der Σ-G5SⅡ wird üblicherweise in eine komplette SMT-Produktionslinie integriert , einschließlich Lotpastendrucker, SPI-Inspektionssystem, Reflow-Ofen, AOI-Inspektionsmaschine und PCB-Handhabungsausrüstung. I.C.T bietet eine vollständige Linienintegration mit SMT-, DIP-, Beschichtungs- und Smart-Factory-Automatisierungslösungen, um Kunden weltweit beim Aufbau effizienter und skalierbarer Elektronikfertigungssysteme zu unterstützen.
I.C.T bietet auch eine Reihe ergänzender SMT-Maschinen, darunter Pick-and-Place-Modelle der YSM-, YRM- und Σ-Serie. Diese Maschinen können integriert werden, um komplette Hochgeschwindigkeits-Montagelinien zu bauen, die eine nahtlose Produktion vom Laden der Platine bis zur Endkontrolle gewährleisten und eine vollautomatische Lösung für verschiedene PCB-Anwendungen bieten.
| Kundenerfolgsvideo
I.C.T lieferte erfolgreich eine vollautomatische SMT-Linie in Kasachstan für einen Hersteller von Leistungselektronik. Unsere Ingenieure sorgten für Installation, Schulung und technischen Support vor Ort. Die Linie umfasst eine vollständige Palette von SMT-Maschinen: SMT-Lader, vollautomatischen Drucker, Reflow-Ofen, SMT-Förderband und Offline-AOI-Maschine. Das System ermöglichte eine effiziente, qualitativ hochwertige PCB-Montage, während der Kunde betriebliches Fachwissen erwarb.
| Service- und Schulungsunterstützung
I.C.T bietet umfassenden Support für die Installation und Schulung von YRM20. Unsere Ingenieure führen Kunden durch die Einrichtung, den Betrieb und die Wartung der Maschinen und sorgen dafür, dass die Produktionslinien eine optimale Effizienz erreichen. Fernberatung und schnelle Reaktionsdienste garantieren minimale Ausfallzeiten und helfen den Fabriken, einen kontinuierlichen, qualitativ hochwertigen Betrieb aufrechtzuerhalten.
| Kundenlob
„Alle Maschinen stammen aus China I.C.T. Gute Qualität und guter Preis. Vielen Dank, Andy und Billy, dass Sie diese Linie gebaut und uns im Umgang mit diesen Maschinen geschult haben.“ Unsere Kunden loben immer wieder unsere technische Kompetenz, den effizienten Versand und die schnelle Reaktion, die einen reibungslosen Start und Produktionssicherheit gewährleisten.
| Unsere Zertifizierung
YRM20 ist mit CE, RoHS, ISO9001 und mehreren Patenten zertifiziert. I.C.T gewährleistet die strikte Einhaltung globaler Sicherheits- und Qualitätsstandards und stellt zuverlässige, sichere und vollständig konforme Geräte für internationale Elektronikhersteller bereit.
