I.C.T-W2
I.C.T
| Menge: | |
|---|---|
| Lötmaschine Dip Wave
Die I.C.T DIP-Wellenlötmaschine der W-Serie ist ein ausgereiftes und weithin bewährtes PCB-Wellenlötsystem für DIP-Produktionslinien und THT-Montagelinien. Diese SMT DIP-Wellenlötmaschine kombiniert japanische Kuroda-Sprühtechnologie, horizontale unabhängige Heizung und intelligentes energiesparendes Design, um eine perfekte Benetzung von Durchgangslochkomponenten mit minimaler Oxidation zu gewährleisten. Die Antriebsleistung bleibt bei nur 7 kW, während der optionale Stickstoffschutz höchste Qualitätsanforderungen erfüllt. Nach Jahren des erfolgreichen Einsatzes in Tausenden von Fabriken weltweit ist es zur ersten Wahl für Kunden geworden, die effiziente und zuverlässige DIP-Linien bauen.
| Besonderheit
Die japanische Kuroda-Düse mit einstellbarer Zerstäubungsfläche und Pyramidenfilter sorgt bei jedem Zyklus für eine gleichmäßige und wirtschaftliche Flussmittelbeschichtung. Der digitale Durchflussmesser und das stabile Druckventil reduzieren Abfall und halten den Ofen sauber – ein entscheidender Vorteil der SMT DIP-Wellenlötmaschine in hochvolumigen DIP-Produktionslinien.
Ein unabhängiger Übertemperaturschutz von Drittanbietern sowie eine SPS- und PID-Regelung bieten mehrere Sicherheitsbarrieren. Echtzeitüberwachung und sofortiger Notstopp schützen Bediener und das gesamte PCB Wellenlötsystem während des 24-Stunden-Betriebs.
Horizontale, unabhängige Heizzonen mit geschlossenem Heißluftweg und Gleichrichterplatten sorgen für eine perfekt gleichmäßige Temperatur auf der gesamten Fläche. Die Aufwärmzeit beträgt nur etwa 15 Minuten und der normale Stromverbrauch bleibt bei 7 kW – die effizienteste Heizung unter ähnlichen DIP-Wellenlötmaschinen.
| Liste der DIP-Leitungsausrüstung
| Modell | W4 | W3 | W2 |
| Abmessung: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Gewicht (kg) | Ca. 1500 kg | Ca. 1200 kg | Ca. 790 kg |
| Stromversorgung | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Startleistung | 32 kW | 24 kW | 16 kW |
| Betriebsleistung | 12 kW | 9 kW | 7 kW |
| Steuerungssystem | Plc | ||
| Sprühsystem | |||
| Übertragungsmethode | Schrittmotor | ||
| Sprühdruck | 0,25 MPa – 0,4 MPa | ||
| Luxfluss | 10–100 ml/min | ||
| Auspuffdurchmesser | Φ200mm | ||
| Abgaskapazität | 25m3/min | ||
| Vorheizsystem | |||
| Vorheizmodus | Heiße Luft | ||
| Steuermodus | PID + SSR | ||
| Vorwärmzone | 4 | 3 | 2 |
| Vorheizdauer | 1800 mm | 1600 mm | 1200 mm |
| Vorheiztemp. | (Raumtemperatur) -250 °C | ||
| Aufwärmzeit (min) | Ca. 15 Min. (Einstellung 150 °C) | ||
| SMT-Förderer System | |||
| PCB Größe:LxB(mm) | Mindestens: 80 x 60 mm; Maximal: 400 x 300 mm | ||
| SMT-Förderer Geschwindigkeit | 0-2000 (mm/min) | ||
| SMT-Förderer Höhe | 750+/-20 (mm) | ||
| Finger | Doppelhakenklaue (Standard) | ||
| SMT-Förderer Breitensteuerung | Manuell | ||
| SMT-Förderer Winkel | 4~7 Grad | ||
| Lötsystem | |||
| Löttopf-Stil | Mechanischer Motorantrieb | ||
| Material des Löttopfs | Volltitan (Standard FT) | ||
| Temperatur des Löttiegels | 300 ° C. | ||
| Fassungsvermögen des Löttiegels | Bleifrei 350 kg | Bleifrei 300 kg | Bleifrei 250 kg |
| Andere | |||
| Fingerreinigungssystem | Bürste | ||
| Liste der DIP-Leitungsausrüstung

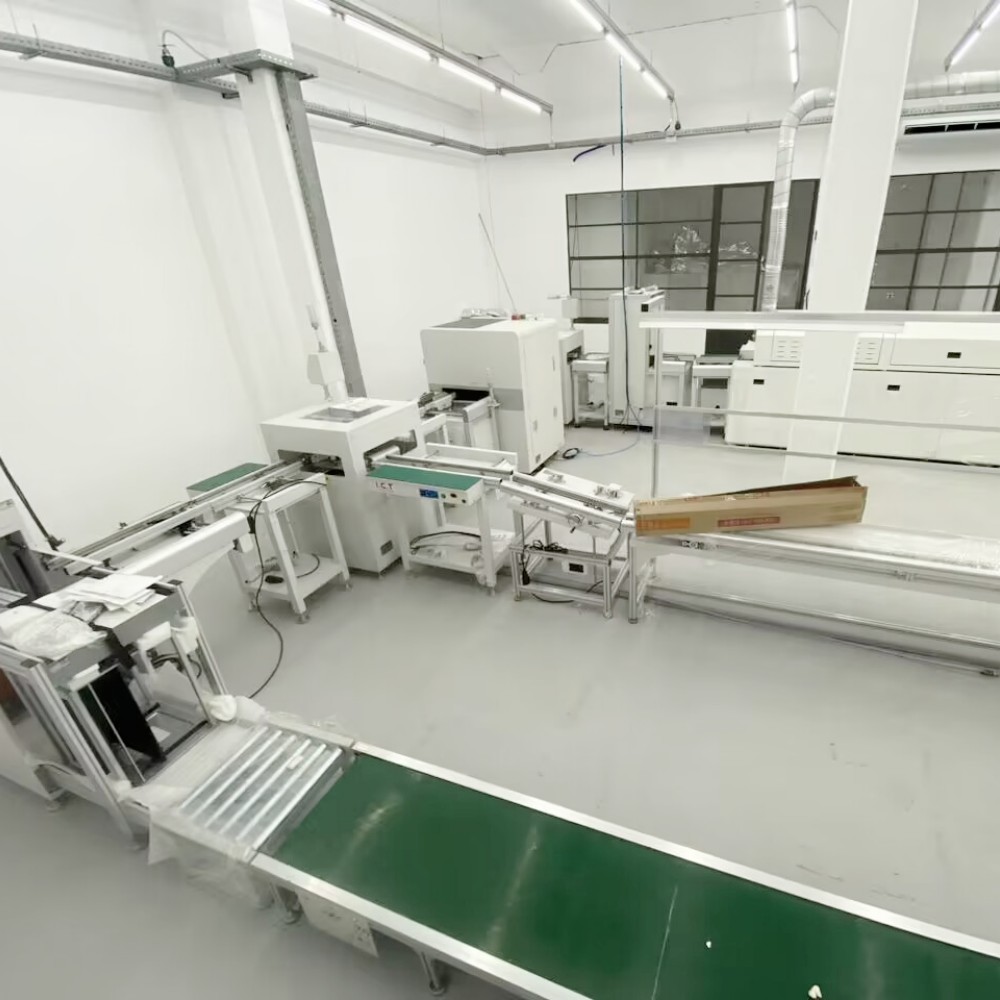

Unsere DIP-Produktionslinie bietet fortschrittliche Werkzeuge für eine effiziente und präzise Montage. Die vollautomatische DIP-Linie umfasst eine DIP-Einfügelinie für die genaue Platzierung der Komponenten, einen Wellenlader für einen reibungslosen PCB-Einlauf, einen Wellenentlader für den sicheren Ausgang und eine Montagebandlinie für Endkontrollen. Diese hochwertige PCB-DIP-Produktionslinie gewährleistet einen stabilen Betrieb, zuverlässiges THT-Einsetzen und eine kostengünstige Montage und erfüllt die unterschiedlichen Branchenanforderungen. Mit modularem Design und globaler Unterstützung von I.C.T steigert es die Produktivität bei Durchgangsbohrungsaufgaben.
| Kundenerfolgsvideo

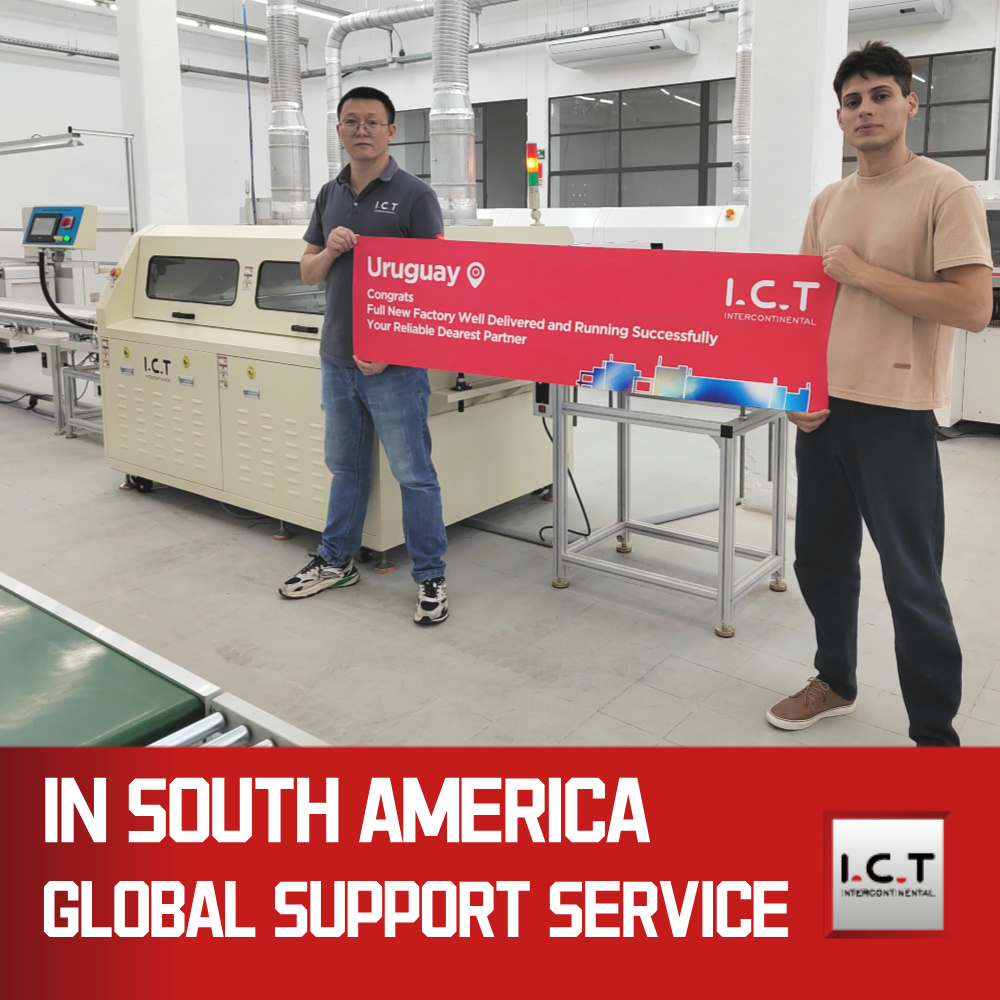

I.C.T-Ingenieure reisten nach Uruguay, um die DIP-Wellenlötmaschine der W-Serie für einen Smart-Meter-Hersteller zu installieren und in Betrieb zu nehmen. Der Kunde betreibt eine hochvolumige DIP-Produktionslinie und benötigte stabiles bleifreies Löten für komplexe PCBs mit großen Teilen. Nachdem unser Team die Einrichtung und die Bedienerschulung abgeschlossen hatte, erreichte die Maschine mit nur 7 kW Laufleistung und perfekter Verbindungsqualität ihre volle Geschwindigkeit. Der Kunde teilte ein Video mit, das zeigt, wie die DIP-Wellenlötmaschine reibungslos in seiner THT-Montagelinie läuft, und lobte die niedrigen Energiekosten, die einfache Wartung und den hervorragenden After-Sales-Support. Dieses Smart-Meter-Projekt in Uruguay ist zu einer erfolgreichen Referenz für viele lateinamerikanische DIP-Leitungen geworden.
| Expertendienste und Schulungen
I.C.T bietet umfassenden Support für jede DIP-Wellenlötmaschine – vom Linienlayout-Design und der professionellen Installation bis hin zu detaillierten Bedienerschulungen und weltweitem technischem Service rund um die Uhr. Unsere erfahrenen Ingenieure sorgen dafür, dass Ihr PCB Wellenlötsystem und die gesamte THT-Linie maximale Betriebszeit und Leistung erreichen.
| Kundenlob
Kunden auf der ganzen Welt loben unsere DIP-Wellenlötmaschine für ihre hervorragende Stabilität, extrem niedrige Betriebskosten und saubere Lötergebnisse auf komplexen Platinen. Sie schätzen insbesondere die schnelle weltweite Reaktion, die robuste Exportverpackung und den hervorragenden Wert unter ähnlichen SMT DIP-Wellenlötmaschinen.
| Qualitätszertifizierungen
Jede I.C.T DIP-Wellenlötmaschine verfügt über CE-, CCC-, UL-, RoHS- und ISO9001-Zertifizierungen sowie mehrere Erfindungspatente und erfüllt damit vollständig die strengsten internationalen Sicherheits- und Umweltstandards für moderne DIP-Produktionslinien.
| Über I.C.T Unternehmen und Fabrik
I.C.T ist ein professioneller Komplettlösungsanbieter für SMT- und DIP-Produktionslinien mit mehr als 25 Jahren Erfahrung. Unsere 12.000 qm große Fabrik in Dongguan beschäftigt 89 Mitarbeiter, darunter 20 Ingenieure. Wir entwickeln und fertigen alle Kerngeräte im eigenen Haus und beliefern über 1600 Kunden in 72 Ländern. Strenges Qualitätsmanagement und kontinuierliche Innovation machen uns zum zuverlässigsten Partner für leistungsstarke PCB Wellenlötsysteme weltweit.
