| Bleifreie SMT-Wellenlötmaschine – Professionelle Lötwellenmaschine
Die bleifreie SMT-Wellenlötmaschine der I.C.T W-Serie ist die Kernlöt-Tauchmaschine für SMT DIP-Produktionslinien. Diese SMT-Lötmaschine verwendet eine japanische Kuroda-Präzisionsdüse für eine präzise Flussmittelbeschichtung, völlig unabhängige horizontale Heizzonen für eine stabile Temperaturkontrolle und ein energiesparendes Design, das die normale Leistung bei nur 7 kW hält. Der optionale Stickstoffschutz erfüllt die hohen Bleifrei-Qualitätsstandards. Diese bleifreie SMT-Wellenlötmaschine wird häufig in der Automobilelektronik, intelligenten Messgeräten und Verbraucherprodukten eingesetzt und bietet hervorragende Leistung für moderne SMT DIP-Leitungen.
| Besonderheit
Die japanische Kuroda-Düse mit einstellbarer Zerstäubungsfläche und Pyramidenfilter sorgt bei jedem Zyklus für eine gleichmäßige Flussmittelschicht mit geringem Verbrauch. Der digitale Durchflussmesser und der stabile Drucktank reduzieren den Flussmittelverbrauch um die Hälfte und halten die Kammer sauber – ein großer Vorteil für bleifreie SMT-Wellenlötmaschinen in der kontinuierlichen THT-Produktion.
Ein unabhängiger Übertemperaturschutz von Drittanbietern sowie eine SPS- und PID-Regelung bieten mehrere Sicherheitsebenen. Echtzeitüberwachung und sofortiger Notstopp schützen Bediener und Ausrüstung während des 24-Stunden-Betriebs der DIP-Wellenlötmaschine.
Unabhängige horizontale Heizzonen mit geschlossenem Heißluftpfad und Gleichrichterplatten sorgen für eine perfekt gleichmäßige Temperatur auf der gesamten Fläche. Das Aufwärmen dauert nur etwa 15 Minuten und die normale Leistung bleibt bei 7 kW – die wirtschaftlichste Heizung unter ähnlichen Lötwellenmaschinen.
| Liste der DIP-Leitungsausrüstung
| Modell | W4 | W3 | W2 |
| Abmessung: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Gewicht (kg) | Ca. 1500 kg | Ca. 1200 kg | Ca. 790 kg |
| Stromversorgung | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Startleistung | 32 kW | 24 kW | 16 kW |
| Betriebsleistung | 12 kW | 9 kW | 7 kW |
| Steuerungssystem | Plc | ||
| Sprühsystem | |||
| Übertragungsmethode | Schrittmotor | ||
| Sprühdruck | 0,25 MPa – 0,4 MPa | ||
| Luxfluss | 10–100 ml/min | ||
| Auspuffdurchmesser | Φ200mm | ||
| Abgaskapazität | 25m3/min | ||
| Vorheizsystem | |||
| Vorheizmodus | Heiße Luft | ||
| Steuermodus | PID + SSR | ||
| Vorwärmzone | 4 | 3 | 2 |
| Vorheizdauer | 1800 mm | 1600 mm | 1200 mm |
| Vorheiztemp. | (Raumtemperatur) -250 °C | ||
| Aufwärmzeit (min) | Ca. 15 Min. (Einstellung 150 °C) | ||
| SMT-Förderer System | |||
| PCB Größe:LxB(mm) | Mindestens: 80 x 60 mm; Maximal: 400 x 300 mm | ||
| SMT-Förderer Geschwindigkeit | 0-2000 (mm/min) | ||
| SMT-Förderer Höhe | 750+/-20 (mm) | ||
| Finger | Doppelhakenklaue (Standard) | ||
| SMT-Förderer Breitensteuerung | Manuell | ||
| SMT-Förderer Winkel | 4~7 Grad | ||
| Lötsystem | |||
| Löttopf-Stil | Mechanischer Motorantrieb | ||
| Material des Löttopfs | Volltitan (Standard FT) | ||
| Temperatur des Löttiegels | 300 ° C. | ||
| Fassungsvermögen des Löttiegels | Bleifrei 350 kg | Bleifrei 300 kg | Bleifrei 250 kg |
| Andere | |||
| Fingerreinigungssystem | Bürste | ||
| Liste der DIP-Leitungsausrüstung

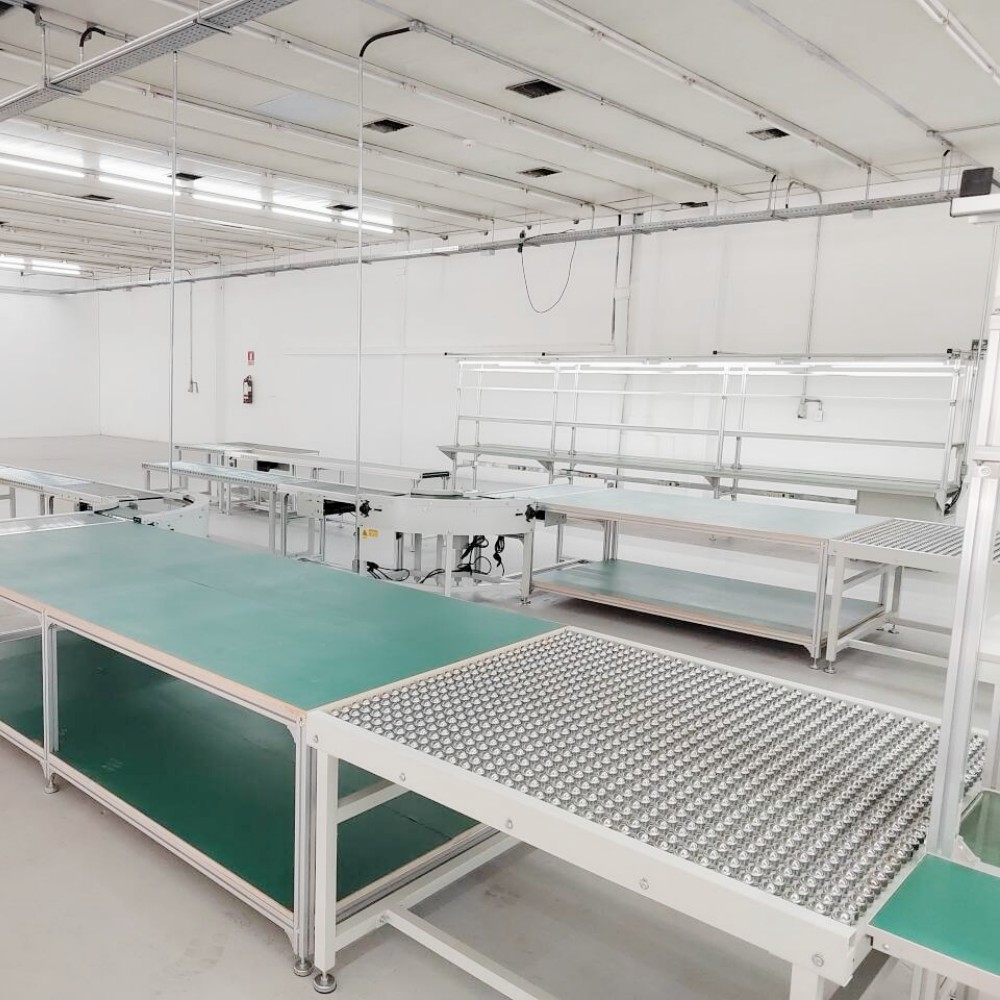

Unsere DIP-Produktionslinie bietet fortschrittliche Werkzeuge für eine effiziente und präzise Montage. Die vollautomatische DIP-Linie umfasst eine DIP-Einfügelinie für die genaue Platzierung der Komponenten, einen Wellenlader für einen reibungslosen PCB-Einlauf, einen Wellenentlader für den sicheren Ausgang und eine Montagebandlinie für Endkontrollen. Diese hochwertige PCB-DIP-Produktionslinie gewährleistet einen stabilen Betrieb, zuverlässiges THT-Einsetzen und eine kostengünstige Montage und erfüllt die unterschiedlichen Branchenanforderungen. Mit modularem Design und globaler Unterstützung von I.C.T steigert es die Produktivität bei Durchgangsbohrungsaufgaben.
| Kundenerfolgsvideo

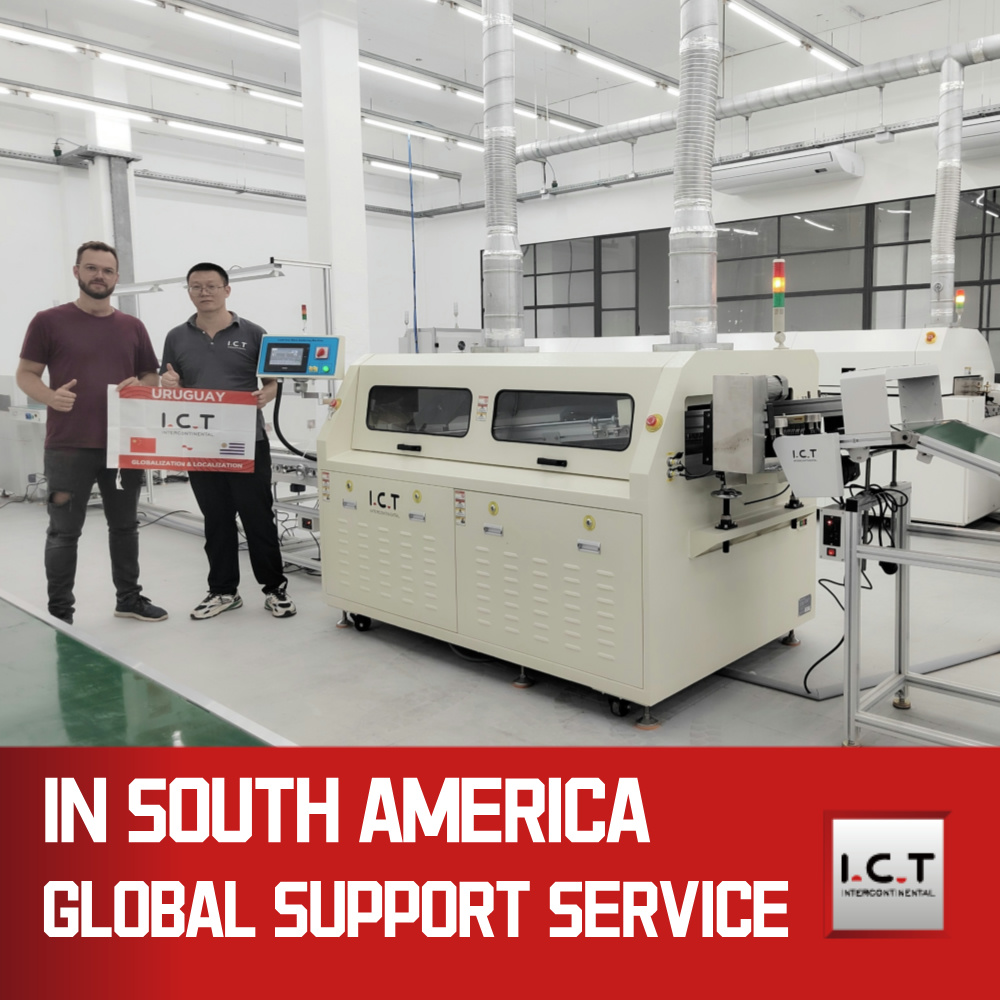

Eine Smart-Meter-Fabrik in Uruguay benötigte eine zuverlässige SMT-Lötmaschine, um komplexe Platinen mit großen Komponenten in ihrer DIP-Linie zu verarbeiten. Wir haben die bleifreie SMT-Wellenlötmaschine der W-Serie geliefert und Techniker zur vollständigen Installation und Schulung entsandt. Die Maschine startete die volle Produktion mit nur 7 kW, ohne Mängel und mit perfekten Verbindungen. Der Kunde filmte, wie die Tauchlötmaschine reibungslos lief, und erzählte, wie sie ihre tägliche Leistung erheblich verbesserte. Dieses Projekt ist zum Vorbild für viele Elektronikhersteller in der Region geworden.
| Expertendienste und Schulungen
I.C.T betrachtet jede bleifreie SMT-Wellenlötmaschine als Beginn einer langfristigen Zusammenarbeit. Wir bieten kostenlose Beratung zum Fabriklayout, Prozessoptimierung vor Ort, Schulungen in der Landessprache, lebenslange Software-Upgrades und Ersatzteile aus 8 globalen Lagern – so stellen wir sicher, dass Ihre SMT DIP-Linie maximale Effizienz bei minimalem Risiko erreicht.
| Kundenlob
Fabriken auf der ganzen Welt loben unsere bleifreie SMT-Wellenlötmaschine für ihren zuverlässigen täglichen Betrieb, den extrem niedrigen Stromverbrauch und die perfekten Lötergebnisse auf komplexen Platinen. Sie erwähnen insbesondere die hölzernen Exportkisten, die nach langem Versand unversehrt ankommen, den sofortigen Fernsupport von der Zentrale und wie einfach die Maschine mit vorhandener SMT DIP-Ausrüstung funktioniert.
| Qualitätszertifizierungen
Jede bleifreie Wellenlötmaschine von I.C.T Smt verfügt über CE-, CCC-, UL-, RoHS- und ISO9001-Zertifizierungen sowie mehrere Patente für energiesparende Heiz- und Flussmittelsysteme – was den Kunden volles Vertrauen in globale Compliance und technische Exzellenz gibt.
| Über I.C.T Unternehmen und Fabrik
I.C.T – Ihr zuverlässiger, liebster Partner Seit 2012 baut I.C.T eine globale Cross-Value-Plattform für die Elektronikfertigung mit einem 12.000 Quadratmeter großen Industriepark in Dongguan und 8 Servicezentren im Ausland auf. 89 Mitarbeiter, darunter 20 leitende Ingenieure, und ein eingetragenes Kapital von 30 Millionen US-Dollar ermöglichen es uns, jedes Detail vom Entwurf bis zur Lieferung zu beherrschen. Wir bedienen über 1600 Kunden in 72 Ländern mit den Werten „Integrität, Einfachheit, Offenheit, Koordination, Teilen“ und liefern die vertrauenswürdigste Lötwellenmaschine und komplette SMT DIP-Lösungen weltweit.
