| DIP-Lötmaschine – Spezielle DIP-Lötmaschine für Wärmetauscher
Die DIP-Lötmaschine der I.C.T W-Serie ist die professionelle Heißtauchlötbeschichtungsmaschine für THT-Produktionslinien, die speziell für dicke Platinen und große Kupferflächen wie Wärmetauscher entwickelt wurde. Diese DIP-Lötmaschine verwendet eine japanische Kuroda-Präzisionsdüse für gleichmäßiges Flussmittel, völlig unabhängige horizontale Heizzonen für genaue Temperaturkurven und ein energiesparendes Design, um die Betriebsleistung bei nur 7 kW zu halten. Der optionale Stickstoffschutz sorgt für perfekte bleifreie Verbindungen an schweren Bauteilen. Nach langjährigem Einsatz in Wärmetauscherfabriken auf der ganzen Welt ist diese DIP-Lötmaschine zur ersten Wahl für Kunden geworden, die eine starke und stabile Tauchlötmaschine benötigen.
| Besonderheit
Die japanische Kuroda-Düse mit einstellbarer Zerstäubungsfläche und Pyramidenfilter sorgt für eine stabile, abfallarme Flussmittelbeschichtung auch auf großen Wärmetauscherplatten. Digitale Durchflussregelung und Drucktank halten die Flussmittelzufuhr konstant – ideal für spezielle DIP-Lötmaschinen für Wärmetauscher in kontinuierlichen THT-Linien.
Ein unabhängiger Übertemperaturschutz von Drittanbietern sowie eine SPS- und PID-Regelung sorgen für eine vollständige Sicherheitsunterstützung. Echtzeitüberwachung und sofortiger Notstopp schützen Bediener und die gesamte Schmelztauchlot-Beschichtungsmaschine während der 24-Stunden-Produktion.
Völlig unabhängige horizontale Heizzonen mit geschlossenem Heißluftpfad und Gleichrichterplatten sorgen für eine perfekt gleichmäßige Temperatur auf dicken Kupferplatten. Das Aufwärmen dauert nur etwa 15 Minuten und die normale Leistung bleibt bei 7 kW – die stärkste Heizung unter ähnlichen DIP-Lötmaschinen.
| Liste der DIP-Leitungsausrüstung
| Modell | W4 | W3 | W2 |
| Abmessung: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Gewicht (kg) | Ca. 1500 kg | Ca. 1200 kg | Ca. 790 kg |
| Stromversorgung | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Startleistung | 32 kW | 24 kW | 16 kW |
| Betriebsleistung | 12 kW | 9 kW | 7 kW |
| Steuerungssystem | Plc | ||
| Sprühsystem | |||
| Übertragungsmethode | Schrittmotor | ||
| Sprühdruck | 0,25 MPa – 0,4 MPa | ||
| Luxfluss | 10–100 ml/min | ||
| Auspuffdurchmesser | Φ200mm | ||
| Abgaskapazität | 25m3/min | ||
| Vorheizsystem | |||
| Vorheizmodus | Heiße Luft | ||
| Steuermodus | PID + SSR | ||
| Vorwärmzone | 4 | 3 | 2 |
| Vorheizdauer | 1800 mm | 1600 mm | 1200 mm |
| Vorheiztemp. | (Raumtemperatur) -250 °C | ||
| Aufwärmzeit (min) | Ca. 15 Min. (Einstellung 150 °C) | ||
| SMT-Förderer System | |||
| PCB Größe:LxB(mm) | Mindestens: 80 x 60 mm; Maximal: 400 x 300 mm | ||
| SMT-Förderer Geschwindigkeit | 0-2000 (mm/min) | ||
| SMT-Förderer Höhe | 750+/-20 (mm) | ||
| Finger | Doppelhakenklaue (Standard) | ||
| SMT-Förderer Breitensteuerung | Manuell | ||
| SMT-Förderer Winkel | 4~7 Grad | ||
| Lötsystem | |||
| Löttopf-Stil | Mechanischer Motorantrieb | ||
| Material des Löttopfs | Volltitan (Standard FT) | ||
| Temperatur des Löttiegels | 300 ° C. | ||
| Fassungsvermögen des Löttiegels | Bleifrei 350 kg | Bleifrei 300 kg | Bleifrei 250 kg |
| Andere | |||
| Fingerreinigungssystem | Bürste | ||
| Liste der DIP-Leitungsausrüstung
Unsere DIP-Produktionslinie bietet fortschrittliche Werkzeuge für eine effiziente und präzise Montage. Die vollautomatische DIP-Linie umfasst eine DIP-Einfügelinie für die genaue Platzierung der Komponenten, einen Wellenlader für einen reibungslosen PCB-Einlauf, einen Wellenentlader für den sicheren Ausgang und eine Montagebandlinie für Endkontrollen. Diese hochwertige PCB-DIP-Produktionslinie gewährleistet einen stabilen Betrieb, zuverlässiges THT-Einsetzen und eine kostengünstige Montage und erfüllt die unterschiedlichen Branchenanforderungen. Mit modularem Design und globaler Unterstützung von I.C.T steigert es die Produktivität bei Durchgangsbohrungsaufgaben.
| Kundenerfolgsvideo

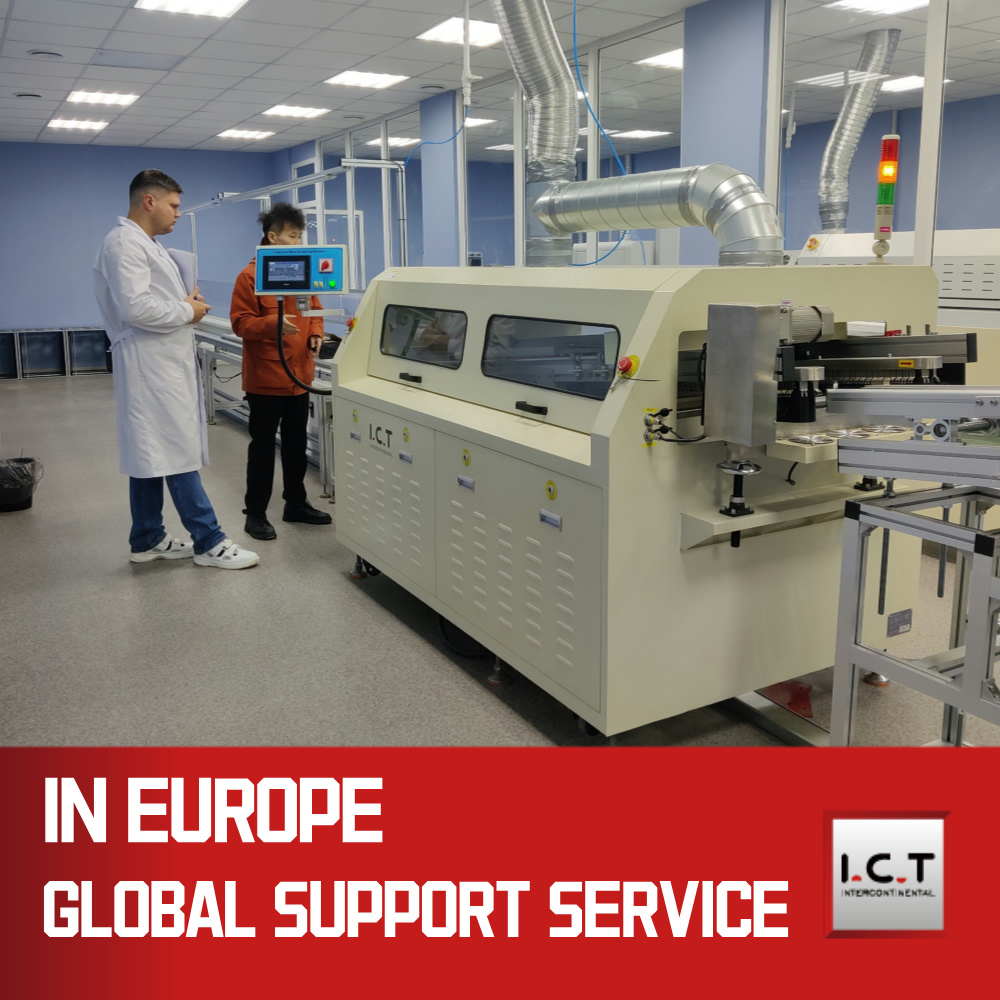

Unser Team flog nach Uruguay, um einem großen Smart-Meter-Hersteller bei der Installation der DIP-Lötmaschine der W-Serie auf seiner stark ausgelasteten THT-Linie zu helfen. Die Fabrik benötigte starkes bleifreies Löten für komplexe Platinen mit großen Bauteilen. Nach drei Tagen sorgfältiger Einrichtung und lokaler Bedienerschulung lief die DIP-Lötmaschine bei voller Leistung mit nur 7 kW Leistung und ohne Mängel. Der Kunde filmte die gesamte Linie im Betrieb und lobte die sauberen Verbindungen, die niedrigen Betriebskosten und unsere professionelle Unterstützung – dieses Projekt ist heute eine beliebte Referenz für Wärmetauscher- und Smart-Meter-Fabriken in Lateinamerika.
| Expertendienste und Schulungen
Wir bieten eine umfassende Partnerschaft für jede DIP-Lötmaschine: detaillierte Linienlayoutplanung, Inbetriebnahme vor Ort durch erfahrene Ingenieure, maßgeschneiderte Bedienerschulungsprogramme und Fernüberwachung rund um die Uhr. Ganz gleich, ob Sie Ersatzteile für eine Schmelztauchlötbeschichtungsmaschine oder eine Prozessoptimierung benötigen, unser globales Lagernetzwerk garantiert eine Lieferung innerhalb von 48 Stunden.
| Kundenlob
Hersteller von Wärmetauschern schätzen besonders unsere DIP-Lötmaschine für die Handhabung dicker Kupferplatinen ohne Brücken oder Eiszapfen. Sie heben die extrem niedrige Stromrechnung, die grundsolide mechanische Struktur, die schnelle Ersatzteilversorgung und das beste Preis-Leistungs-Verhältnis unter ähnlichen Spezial-DIP-Lötmaschinen für Wärmetauscher hervor.
| Qualitätszertifizierungen
Alle I.C.T DIP-Lötmaschinenmodelle verfügen über vollständige CE-, CCC-, UL-, RoHS- und ISO9001-Zertifizierungen sowie über zehn Erfindungspatente für Flussmitteleinsparung und Heiztechnologie und erfüllen die höchsten globalen Standards für Sicherheit und Umweltschutz.
| Über I.C.T Unternehmen und Fabrik
I.C.T hat seinen Hauptsitz in Dongguan, verfügt über eine 12.000 Quadratmeter große moderne Fabrik und 89 engagierte Mitarbeiter (darunter 20 leitende Ingenieure) und ist seit 2012 der vertrauenswürdige Komplettpartner für SMT- und DIP-Geräte. Wir bedienen mehr als 1600 aktive Kunden in 72 Ländern über 8 Niederlassungen und mehrere Lager in Übersee. Von der ersten Beratung bis hin zu lebenslangen Upgrades konzentrieren wir uns darauf, jedem Benutzer von Tauchlötmaschinen weltweit echte Mehrwert- und risikofreie Lösungen zu liefern.
