I.C.T DIP Inverted Camera Online AOI AI-4540 verbessert PCB die Qualitätskontrolle nach THT dem Löten durch präzise Fehlererkennung und minimale Ausfallzeiten.
A. Erkennt schnell Defekte an Komponenten.
B. Wendet Deep Learning für intelligente Urteile an.
C. Überprüft Bretter ohne Haltelinien.
D. Einfache Programmierung mit schnellen Setups.
e. Ermöglicht Fernverwaltung und Datenverfolgung.
F. Passt problemlos in verschiedene PCB-Größen.
G. Lässt sich problemlos in Fabriksysteme integrieren.
I.C.T- AI-4026
I.C.T
| Verfügbarkeitsstatus: | |
|---|---|
| Menge: | |
| Entdecken Sie AI-4540 AOI-Maschinen

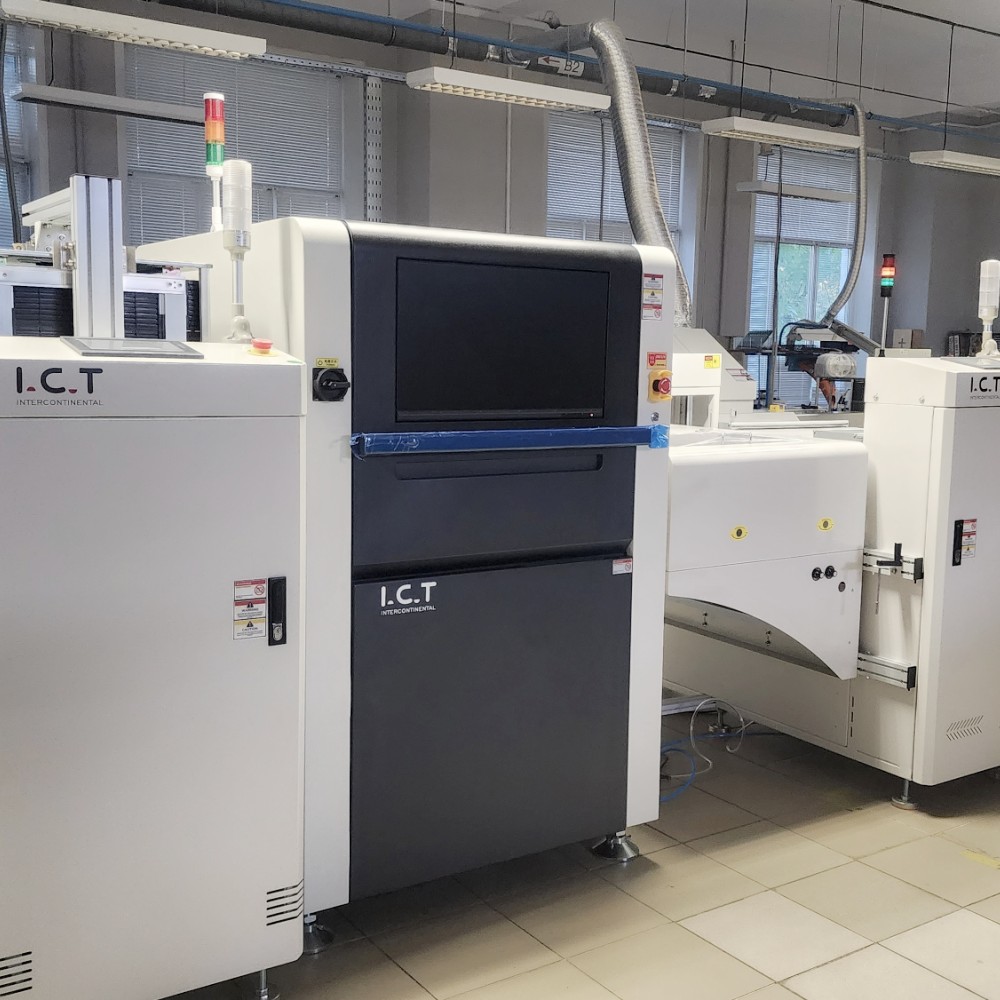

Die I.C.T DIP Inverted Camera Online AOI AI-4540 ist ein fortschrittliches Inspektionswerkzeug für PCBA nach dem THT Löten. Es erfasst Echtzeitbilder mit einer hochpräzisen Farbkamera und verarbeitet sie mit Convolution Neural Network (CNN)-Algorithmen, um Fehler intelligent zu erkennen. Diese automatische PCB-AOI-Maschine erkennt Probleme wie falsche Teile, fehlende Komponenten, umgekehrte Polarität und Lötfehler wie Brücken, Hohlräume oder unzureichendes Lot in Elementen wie Widerständen, Kondensatoren, Dioden und Sockeln. Mit hohen Erkennungsraten und geringen Fehlalarmen lässt es sich ohne Modifikationen über Produktionslinien installieren und ermöglicht so einen kontinuierlichen Betrieb. Es lässt sich leicht in Höhe und Breite verstellen und unterstützt die zentrale Steuerung mehrerer Einheiten. Die Datenrückverfolgbarkeit umfasst SPC-Alarme, automatische Protokollspeicherung, NG-Warnungen und Fernprogrammierung. Dies steigert die Fabrikeffizienz und Qualität in SMT Prozessen.
| Besonderheit

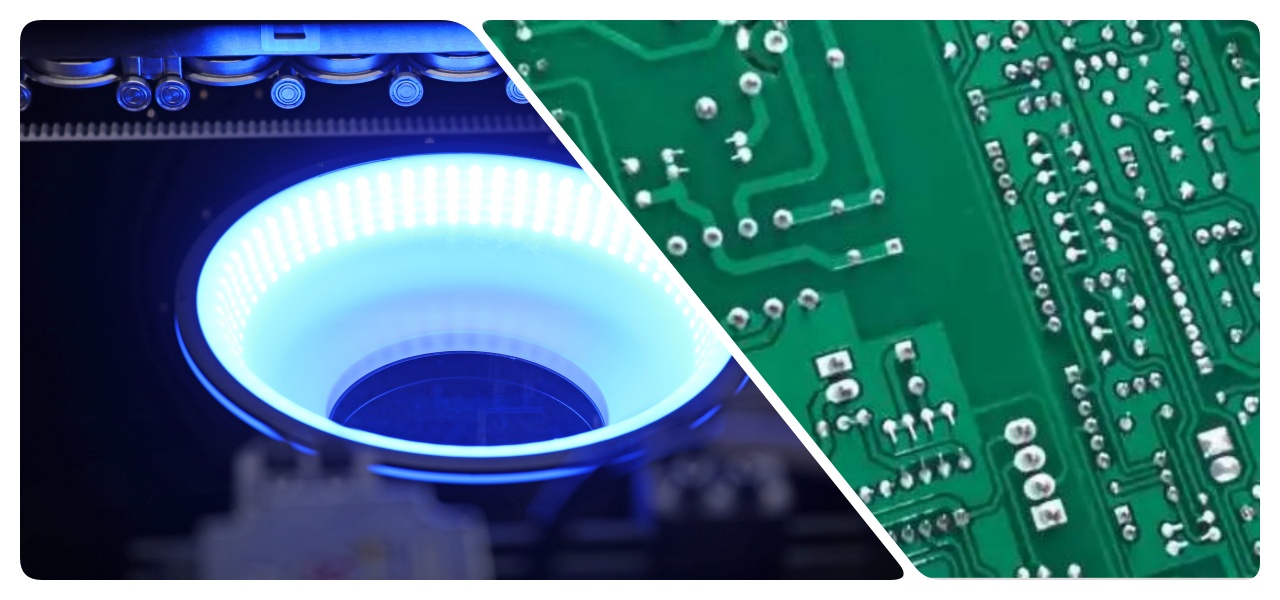

AI-4540 aoi-Maschinen nutzen Deep Learning mit Big-Data-Optimierung für industrielle Kontrollen. Es identifiziert Komponenten und Lötstellen automatisch mit einem Klick und reduziert so lange Programmierzeiten und hohe Fehlalarme im Vergleich zu herkömmlichen Methoden. Basierend auf großen Datensätzen verarbeitet es Abweichungen auf der Unterseite nach dem Wellenlöten und stellt so sicher, dass keine Fehler übersehen werden. Es reduziert Falschmeldungen durch überhängende Teile oder leichte Farbunterschiede. CNN ahmt das menschliche Urteilsvermögen für verschiedene Szenarien nach, wie z. B. die Erkennung von unscharfen Stiftlöchern in Lötzinn ohne Beeinträchtigung durch Stifte oder Geräte. Dies führt zu einer starken Verallgemeinerung, hoher Genauigkeit und zuverlässigen Inspektionen für komplexe Platinen.

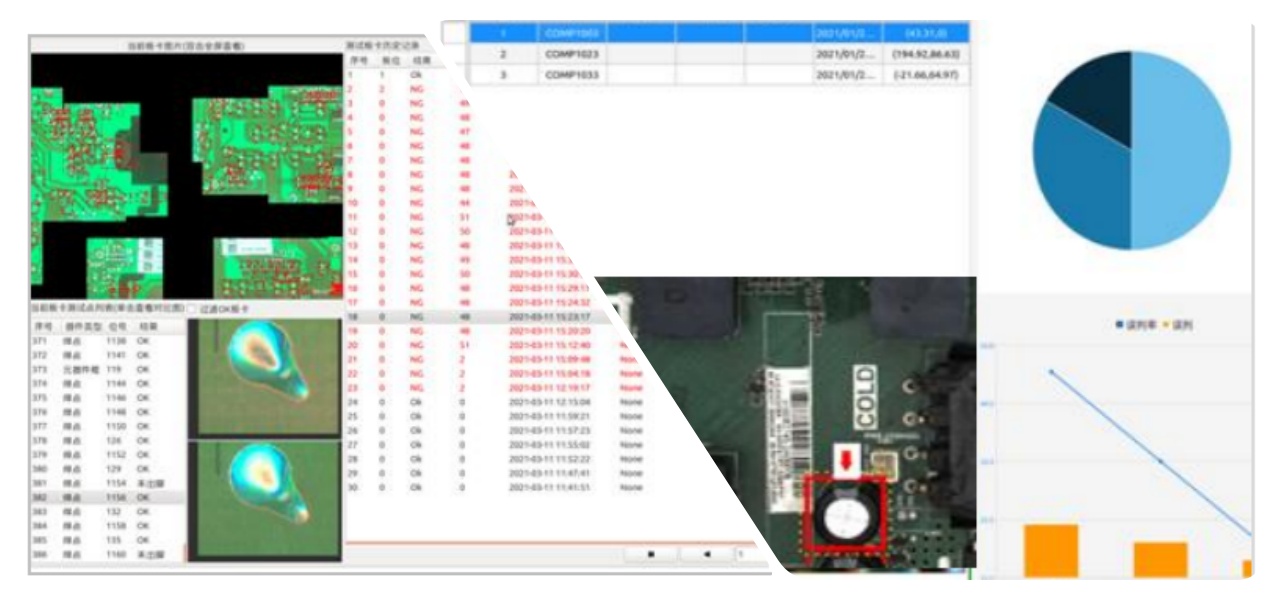

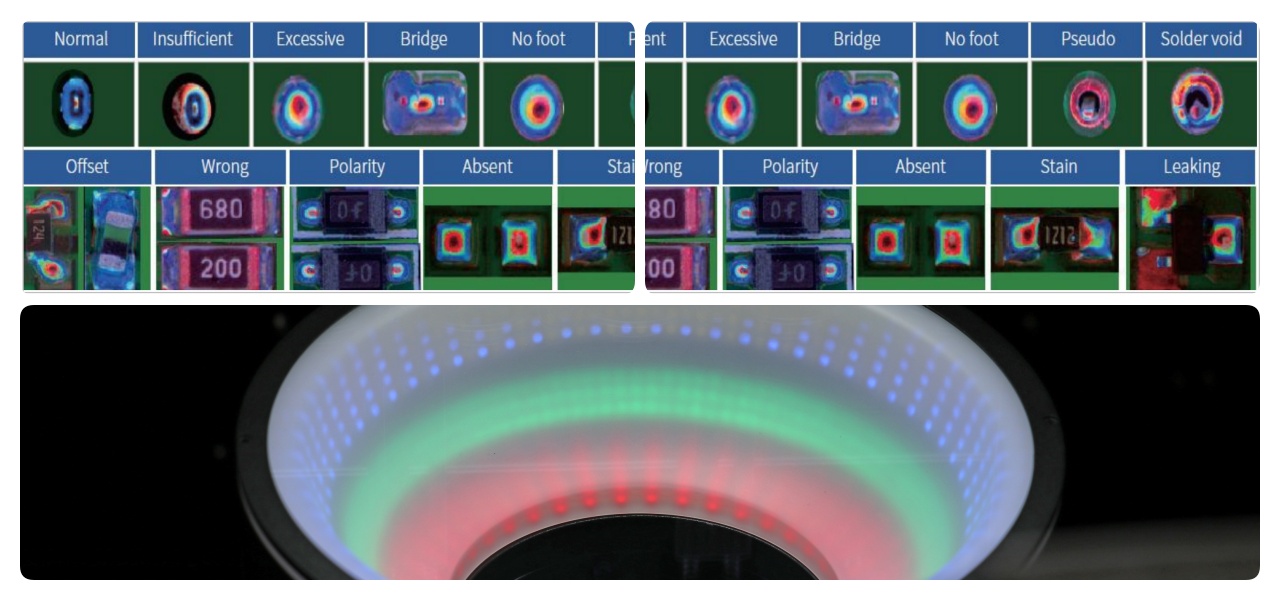

Diese Online-AOI-Inspektionsmaschine bietet intelligente, anpassbare Prozesse für einen reibungslosen Einsatz. Es prüft Farbringwiderstände, Kondensatoren, Dioden und Steckdosen intelligent, online oder offline, ohne Leitungen zu unterbrechen. Das Programmieren dauert 10–20 Minuten, das Debuggen 10–15 Minuten, mit kurzen Umstellungen unter Verwendung vorhandener Dateien. Änderungen der Batch-Parameter erfolgen mit einer Taste. Akustische Alarme machen Sie auf falsche Artikel oder Typen aufmerksam. Dies vereinfacht den Betrieb, optimiert die Geräteeinstellungen schnell und reduziert Ausfallzeiten für einen besseren Produktionsfluss.

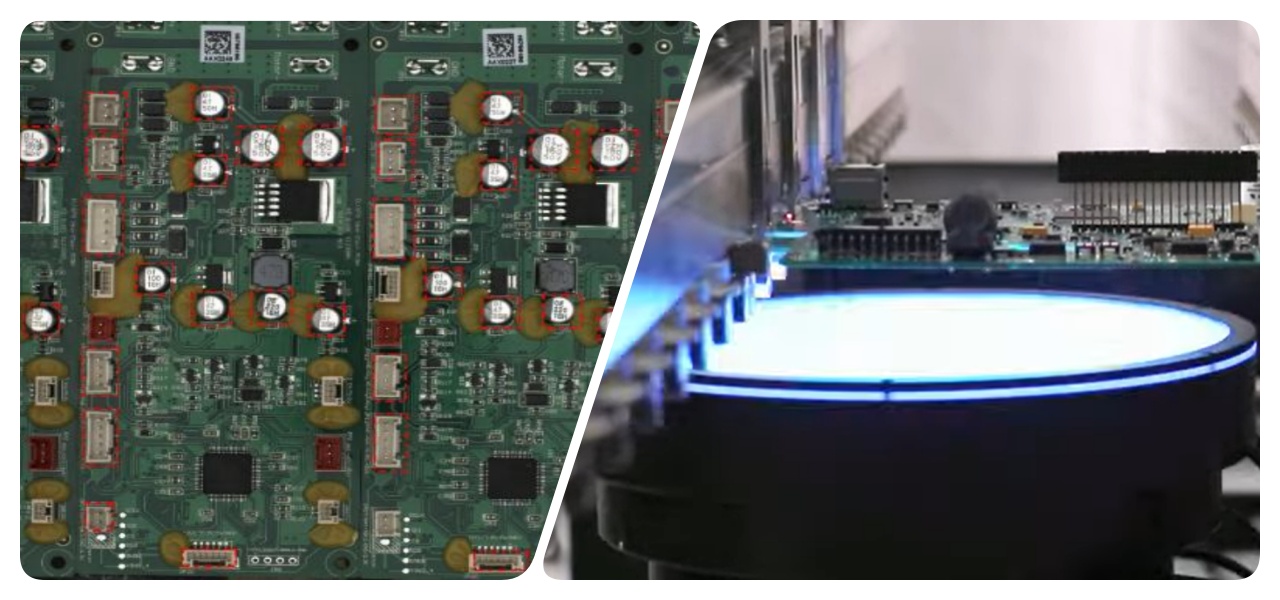

AI-4540 Aoi-Maschinen ermöglichen schnelle Prüfungen mit der Pfadplanung mit genetischen Algorithmen. Es reduziert die FOV-Anzahl, indem nicht geschweißte Bereiche übersprungen werden, verkürzt Wege und wählt ideale Bildpunkte aus, um Lötstellen an Kanten zu vermeiden. Die GPU-Parallelverarbeitung beschleunigt die Datenverarbeitung. Mit 0,23 Sekunden pro Sichtfeld eignet es sich für Linien mit hohem Volumen. Als Inspektionssystem für eine Online-SMT-AOI-Maschine hält es den Fluss aufrecht und sorgt gleichzeitig für präzise Ergebnisse.
Unterstützt Multi-Board-, Mixed-Board- und Mixed-Material-Prüfungen. Identifiziert Drehungen in verschiedenen Winkeln und Positionen. Überspringt schlechte Noten automatisch. Diese Flexibilität eignet sich für verschiedene PCB-Setups für gründliche, effiziente Inspektionen ohne zusätzliche Schritte.
| Spezifikation
| Modell | I.C.T DIP-Umkehrkamera online AOI AI-4540 (nach THT Löten) | I.C.T DIP-Umkehrkamera online AOI AI-4540L (nach THT Löten) |
| FOV | 49*41mm | |
| Auflösung | 20 um | |
| Kamera | 5M | |
| Licht | RGB + W-Licht, 4 Farben integriert | |
| Inspektionsgeschwindigkeit | 0,23 Sek./FOV | |
| Mischen PCB Inspektion | Unterstützen Sie das Aufrufprogramm automatisch. | |
| PCB Größe | Dreiteilige Schiene: 50*50-350*400mm Einteilige Schiene: 50*50-450*400mm | 50*50~550*650mm |
| PCB Höhe | Oben: 110 mm (150 mm optional), Unten: 25 mm | |
| PCB Dicke | 0,3 ~ 6,0 mm | |
| PCB Kante | 3,0 mm | |
| PCB Verzug | ±3,0 mm | |
| PCB Gewicht | Maximal: 10 kg | |
| SMT-Förderer Höhe | 750&900±20mm | |
| Anzeige | 23,8-Zoll-FHD-Display | |
| Datenausgabe | Automatisch generierte statistische Analyse SPC | |
| Sonderfunktion | Automatische Suche nach Elementen und schnelle Programmierung | |
| Leistung | AC220 50/60Hz, 5A | |
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.
| Liste der DIP-Leitungsausrüstung

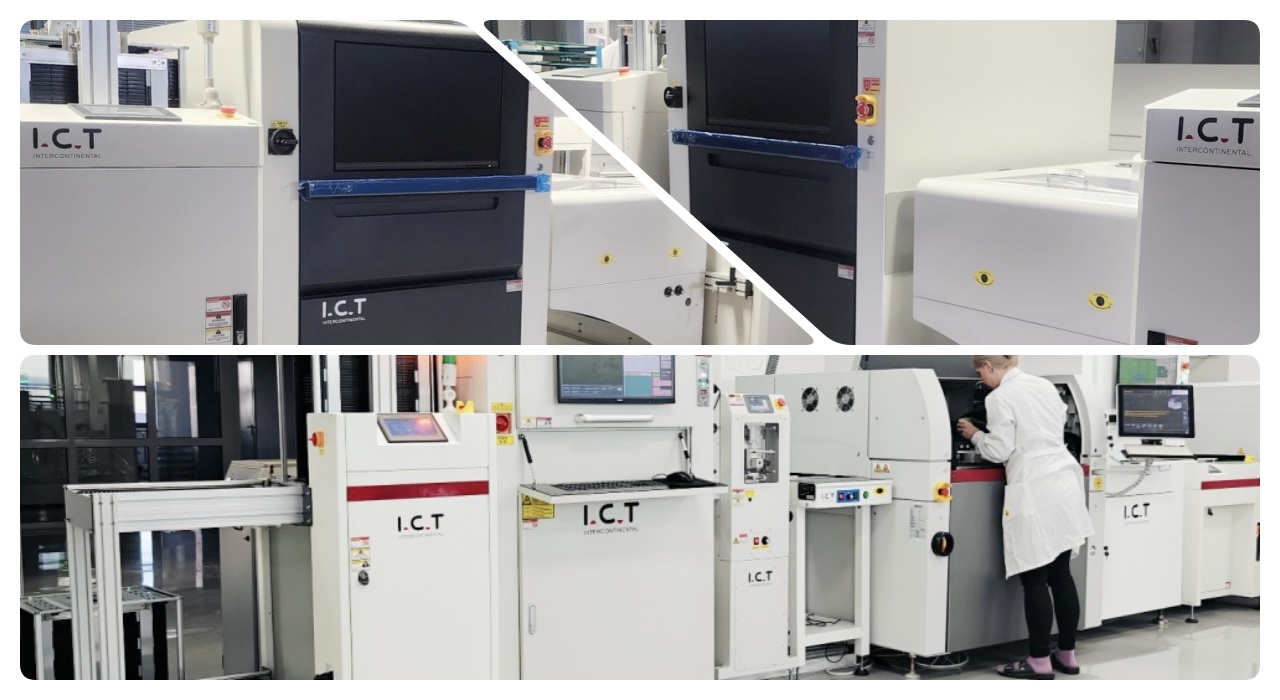

Unsere DIP-Produktionslinie bietet fortschrittliche Werkzeuge für eine effiziente und präzise Montage. Die vollautomatische DIP-Linie umfasst eine DIP-Einfügelinie für die genaue Platzierung der Komponenten, einen Wellenlader für einen reibungslosen PCB-Einlauf, einen Wellenentlader für den sicheren Ausgang und eine Montagebandlinie für Endkontrollen. Diese hochwertige PCB-DIP-Produktionslinie gewährleistet einen stabilen Betrieb, zuverlässiges THT-Einsetzen und eine kostengünstige Montage und erfüllt die unterschiedlichen Branchenanforderungen. Mit modularem Design und globaler Unterstützung von I.C.T steigert es die Produktivität bei Durchgangsbohrungsaufgaben.
| Kundenerfolgsvideo
Unser Marketingvideo für die AI-4540 aoi-Maschinen zeigt ihr elegantes Außendesign und hebt die dreiteilige Schiene für eine flexible PCB Handhabung hervor. Es taucht in die innere Struktur ein und demonstriert das hochpräzise Kamera- und Beleuchtungssystem. Der Schaltkasten wird angezeigt, wobei zuverlässige Komponenten für einen stabilen Betrieb im Vordergrund stehen. Wichtige Verkaufsargumente werden hervorgehoben, beispielsweise die Fehlererkennung in Echtzeit und die geringe Anzahl von Fehlalarmen. Es werden verschiedene Programmier-Highlights gezeigt, darunter Identifizierung mit einem Klick, schnelle Einrichtung und Batch-Änderungen. Dieses Video zeigt, wie sich die Maschine nahtlos in Linien integriert, die Effizienz optimiert und qualitativ hochwertige Ergebnisse für Elektronikhersteller weltweit gewährleistet.
| Service & Schulung
I.C.T bietet umfassenden Service und Schulung für AI-4540 aoi-Maschinen. Unser globales Team kümmert sich um Installation, Wartung und Fernunterstützung, um Ausfallzeiten zu minimieren. Die Schulung umfasst praktische Sitzungen zu Programmierung, Betrieb und Fehlerbehebung, die vor Ort oder online verfügbar sind. Wir konzentrieren uns auf schnelle Antworten auf Anfragen, um sicherzustellen, dass Ihre Mitarbeiter schnell Fähigkeiten erwerben. Diese Unterstützung hilft Fabriken, reibungslos zu funktionieren, die Qualität zu verbessern und sich effektiv an die Produktionsanforderungen anzupassen.
| Kundenrezensionen
Kunden loben I.C.T aoi-Maschinen für ihre Präzision und Zuverlässigkeit. Sie loben unsere Ingenieure für fachmännische Einrichtung und schnelle Reparaturen. Eine sichere Verpackung und ein pünktlicher Versand verhindern Schäden und sorgen für gute Noten. Schnelle Antworten auf Probleme schaffen starkes Vertrauen und starke Partnerschaften.
| Unsere Zertifizierung
I.C.T besitzt CE-, RoHS-, ISO9001- und verschiedene Patente. Diese gewährleisten Sicherheit, Umweltkonformität und Qualitätsstandards. Unsere Aoi-Maschinen erfüllen globale Regeln für zuverlässige Leistung. Patente schützen Innovationen wie Deep-Learning-Technologie und bieten fortschrittliche, geschützte Lösungen.
| Über I.C.T und unsere Fabrik
I.C.T ist ein führendes Elektronikunternehmen mit eigener Forschung, Entwicklung und Produktion. Unser Team aus über 89 Mitarbeitern, darunter 20 Ingenieure, treibt über 12 Jahre hinweg ein schnelles Wachstum voran. Wir bedienen 1600 Kunden in 72 Ländern mit umfassenden SMT-Lösungen. Unsere 12.000 m² große Fabrik verwendet strenge Tests und ISO9001-Systeme, um eine hohe Produktqualität aufrechtzuerhalten.
