I.C.T-T550
I.C.T
conformal coating machine
| Menge: | |
|---|---|
| I.C.T Übersicht über die Schutzbeschichtungsmaschine
Die I.C.T Conformal Coating Machine setzt einen neuen Standard für einfachen PCBA-Schutz. Es zeichnet sich durch einfache Programmierung und schnelle Linienwechsel für beste Ergebnisse aus. Diese PCB Sprühbeschichtungsmaschine funktioniert mit Platten von 50 x 50 bis 450 x 460 mm. Es bewegt sich in den Bereichen X=450 mm, Y=450 mm und Z=100 mm. Benutzer können jeden Sprühpfad einfach bearbeiten. Die Benutzeroberfläche zeigt Pfade deutlich an. Es spiegelt, ordnet oder kopiert Spuren für Multi-Boards. Produktionsdaten zählen automatisch. Diese SMT-Leiterplatten-Schutzbeschichtungsmaschine dient Antriebsleistung, Industriesteuerung, LED, Automobilelektronik und weiteren Bereichen. Es erfüllt vielfältige Anforderungen mit hoher Effizienz.
| Besonderheit
Übertragungssystem
Das Übertragungssystem nutzt eine hochfeste Plattform für Maschinenstabilität. Als Antrieb dienen importierte Servomotoren und Treiber. Das Servo-Plus-Gleitschienendesign gewährleistet X/Y/Z-Genauigkeit und Wiederholgenauigkeit. Eine einzigartige Staubschutzhülle hält Schraube und Schiene sauber. Dies reduziert den Wartungsaufwand. Flexible Tankketten organisieren Rohre und Leitungen sauber. Insgesamt unterstützt es den zuverlässigen Betrieb in der Conformal Coating-Maschine.
Transportsystem
Das Transportsystem verfügt über eine einzigartige Kette, um das Festkleben von PCB zu verhindern. Der Motor steuert die Geschwindigkeit und stoppt präzise. Die Zylinderklemmung hält PCB während der Arbeit fest. Die Breite der Führungsschiene passt sich halbautomatisch an, um den Einstieg zu erleichtern. Ketten und Profile tragen schwere PCBs ohne Biegung. Dieser Aufbau passt gut zur SMT-Leiterplatten-Schutzbeschichtungsmaschine.
Beschichtungssystem
Das Beschichtungssystem umfasst Doppelventile für komplexe PCBA-Aufgaben. Durch den modularen Aufbau können Ventilkörper schnell für verschiedene Produkte ausgetauscht werden. Die optionale U-Achse und Neigung erreichen problemlos schwierige Stellen. CCD-Vision gibt es als Add-on. Die eingebaute UV-Lampe zeigt den Arbeitsstatus deutlich an. Es erfüllt unterschiedliche Anforderungen in der Conformal Coating-Maschine.
Steuerungssystem
Das Steuerungssystem ordnet Teile sinnvoll mit Standardbeschriftungen an. Dies vereinfacht Überprüfungen und Fehlerbehebungen. Hochpräzise Servoteile laufen stabil. Das Wärmedesign nutzt Konvektionsluftkühlung. Der PC- und Steuerplatinenmodus erhöht die Zuverlässigkeit. Es sorgt für einen reibungslosen Betrieb in der Sprühbeschichtungsmaschine PCB.
Betreibersystem
Das Bediensystem programmiert neue Jobs in weniger als 10 Minuten. Die Umstellung dauert unter Windows 10 weniger als 2 Minuten. Die benutzerfreundliche Software unterrichtet und führt Benutzer. Zur einfachen Steuerung werden Pfade in Echtzeit angezeigt. CCD-Vision ist optional. Die verstellbare Plattform passt sich verschiedenen Bedienern an. Dies unterstützt den schnellen Einsatz der Conformal Coating-Maschine.
Fortschrittliches Doppelventil-Beschichtungssystem
Die Conformal Coating-Maschine verfügt über ein kleines Präzisionszerstäubungsventil H-808 zum feinen Punkt-/Liniensprühen auf winzige Komponenten – perfekt für LED Beleuchtung und Unterhaltungselektronik. Das breite Lüfterventil H-818 sorgt für eine gleichmäßige Filmbeschichtung über große PCB-Flächen, ideal für Armaturenbretter in Kraftfahrzeugen und industrielle Steuertafeln. Das H-828 High-Flow-Ventil bewältigt schnell dicke Beschichtungen für Leistungsmodule.
Durch den modularen Aufbau können Ventile in weniger als 2 Minuten ausgetauscht werden. Bei der Doppelventileinrichtung werden für komplexe Aufgaben zwei Typen gleichzeitig ausgeführt. Diese Flexibilität macht die Sprühbeschichtungsmaschine PCB perfekt für die Produktion mit hohem Mischanteil. Wählen Sie für jede Anwendung das richtige Ventil!
| Spezifikation
| Selektive konforme Beschichtungsmaschinen | ||||
| Modell | I.C.T-T550 | I.C.T-T550U | I.C.T-T600 | I.C.T-T650 |
| Anzahl der Ventile | 2 (Zerstäubungsventil 1 Kopf, Präzisionsventil 1 Kopf) | 2 (Zerstäubungsventil 1 Kopf, Präzisionsventil 1 Kopf) | 2 (Zerstäubungsventil 2 Kopf) | 4 (Zerstäubungsventil 2 Kopf, Präzisionsventil 2 Kopf) |
| Kontrollmethode | PC + Motion Control-Karte | |||
| Anzahl der Spindeln | X, y, z | X, y, z, u | X, y, z | X, y, z |
| PCB Größe | 50*50 ~ 450*460 mm | |||
| Spindelantrieb | Importiertes Servomotor+Kugelumlaufspindelmodul | |||
| Automatische Reinigung der Ventile | mit 5L Drucktank | |||
| Stromversorgung | Wechselstrom 220 V ± 10 %, 50/60 Hz, 2,2 kW | |||
| Dimension | L910*W1600*H1700mm | |||
| Nettogewicht | 1000 kg | |||
| für Beschichtungsanlagen Ausrüstungsliste

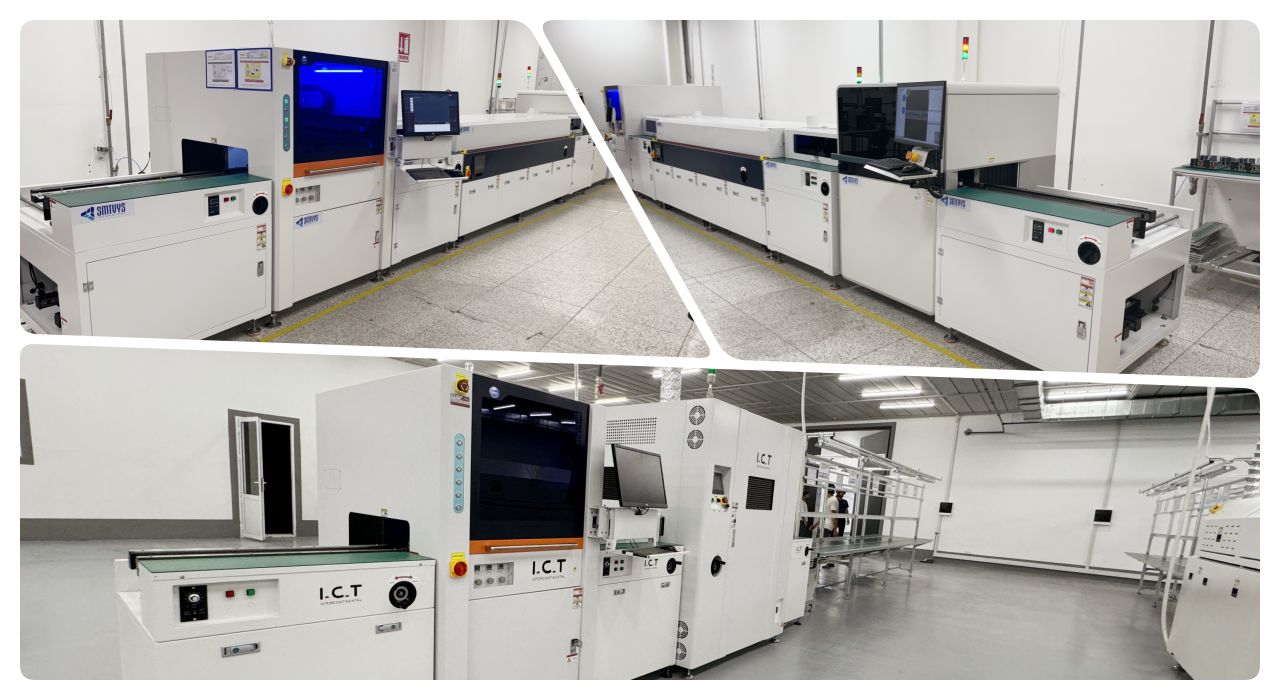

Unsere PCBA-Beschichtungslinie bietet fortschrittliche Werkzeuge für den effizienten und präzisen Schutz von Leiterplatten. Die vollautomatische Beschichtungslinie umfasst eine selektive Beschichtungsmaschine für präzises Auftragen, einen Aushärtungsofen für dauerhafte Oberflächen, AOI für Qualitätsprüfungen, einen Lift und einen Flipper für eine reibungslose Handhabung sowie ein Fördersystem für eine reibungslose Produktion.
Diese hochwertige PCBA-Beschichtungslinie gewährleistet einen stabilen Betrieb sowie eine zuverlässige staubdichte, wasserdichte und explosionsgeschützte Beschichtung und erfüllt die unterschiedlichen Branchenanforderungen. Mit modularem Design und globaler Unterstützung von I.C.T steigert es die Produktivität bei Schutzbeschichtungsaufgaben.
| Produktname | Zweck in PCBA Beschichtungslinie |
|---|---|
Trägt präzise Schutzbeschichtungen auf Leiterplatten auf, um staub-, wasser- und explosionsgeschützten Schutz zu gewährleisten. | |
Härt Beschichtungen mit IR- oder UV-Licht und sorgt so für dauerhaften und starken Schutz. | |
Transportiert Leiterplatten reibungslos durch die Beschichtungslinie für eine effiziente Verarbeitung. | |
Stellt PCB für die Produktionslinie bereit und speichert sie, um eine reibungslose Ein- und Ausgabe zu gewährleisten. | |
| Schutzbeschichtung AOI | Überprüft die Beschichtungsqualität und erkennt Mängel, um hohe Standards sicherzustellen. |
| Kundenerfolgsvideo
Unser Ingenieur reiste nach Europa, um SMT Unterstützung in der Automobilelektronik zu erhalten. Der Kunde stellt Armaturenbretter für Autos her und kaufte eine komplette PCBA-Beschichtungslinie mit unserer Conformal Coating Machine. Es umfasst einen Lader, einen selektiven Beschichter, einen UV-Ofen und einen Entlader. Plus Wellenlöt- und AOI-Systeme. Der Techniker installierte und testete alle Geräte. Er schulte das Personal in Bedienung und Reparaturen. Bei Probeläufen löste er Probleme für eine reibungslose Produktion. Dies half dem Kunden, schnell eine qualitativ hochwertige Ausgabe zu erstellen. Das Video zeigt den Aufbau und den effizienten Beschichtungsprozess.
| Dienstleistungen und Schulungen
Wir bieten umfassende Installations- und Wartungsdienste. Unser Team schult Bediener an der Schutzbeschichtungsmaschine. Wir bieten eine schnelle Reaktion auf Probleme. Remote-Support löst Probleme schnell. Vor-Ort-Besuche sorgen für einen reibungslosen Ablauf. Die Schulung umfasst Programmierung und tägliche Pflege. Wir liefern Teile für den Langzeitgebrauch. Dies hilft Kunden, den Wert ihrer Ausrüstung zu maximieren.
| Was Kunden sagen
Kunden loben unsere Ingenieure für ihre fachkundige Hilfe und schnelle Lösungen. Sie lieben die Conformal Coating Machine für eine präzise, gleichmäßige Beschichtung. Eine sichere Verpackung schützt beim Versand. Schnelle Antworten lösen Fragen innerhalb von Stunden. Zuverlässige Leistung steigert ihre Produktion.
| Zertifizierungen und Standards
Wir verfügen über CE-, RoHS- und ISO9001-Zertifikate. Wir haben Patente für Schlüsseltechnologien. Diese sorgen für sichere, umweltfreundliche und qualitativ hochwertige Produkte. Jede Maschine wird strengen Tests unterzogen.
| Über I.C.T Unternehmen und Fabrik
I.C.T betreibt eine eigene Forschung und Entwicklung sowie Produktion mit 89 Mitarbeitern. Seit 2012 sind wir in den 13 Jahren schnell gewachsen. Über 1600 Kunden in 72 Ländern vertrauen uns. Fabriken befolgen strenge Qualitätskontrollen und -systeme. Wir decken SMT, Beschichtung und mehr weltweit ab.
