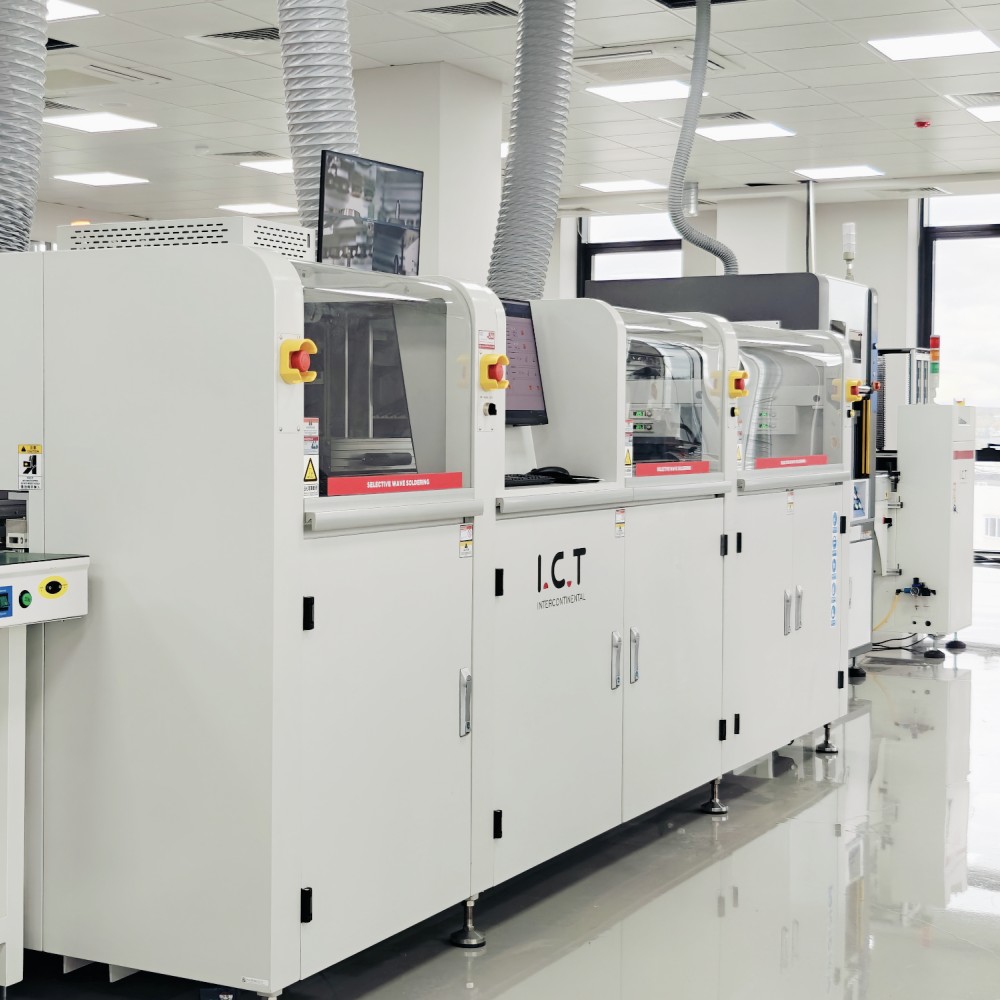

Hocheffiziente 2-Achsen-selektive PCB THT-Lötmaschine mit großer Kapazität und AAA-Qualität
Selektives Wellenlöten ist eine spezielle Technik, die speziell für die Lötanforderungen von Durchgangslochkomponenten entwickelt wurde.Es eignet sich besonders gut für den Lötprozess von Durchgangslochbauteilen in hochwertigen Elektronikprodukten.
Hocheffiziente 2-Achsen-selektive PCB THT-Lötmaschine mit großer Kapazität und AAA-Qualität
Überblick
I.C.T Das selektive Wellenlöten SS430 ist ein Hochleistungsgerät, das in China entwickelt und montiert wird.
Selektives Wellenlöten ist eine spezielle Technik, die speziell für die Lötanforderungen von Durchgangslochkomponenten entwickelt wurde.Es eignet sich besonders gut für den Lötprozess von Durchgangslochbauteilen in hochwertigen Elektronikprodukten.
Für diese Maschine eignen sich beispielsweise militärische Elektronikprodukte, Automobilelektronik, Schaltnetzteile und andere Branchen, die eine hohe Schweißzuverlässigkeit erfordern.Bei dieser Maschine handelt es sich um eine absenkbare Schleppkettenfördererstruktur, die in verschiedenen Branchen und bei unterschiedlichen Prozessanforderungen eingesetzt werden kann.Für die Produktion von Großserien und Produkten mit hohem Ausstoß kann diese Maschine mit Multiband-Simultanschweißen konfiguriert werden, um den Produktionstakt zu reduzieren.Diese Maschine verfügt über die Konfiguration der Oberheizung, der Untervorwärmung, des Schweißens und der Schleppkettenbewegungsstruktur, die unterschiedliche Prozessanforderungen realisieren kann.Die Maschine kann einfach mit Montagetisch und Peripheriegeräten verbunden werden und kann mit einem Rückverfolgbarkeitssystem ausgestattet werden, um den Anforderungen der Produktionsprozesskontrolle und der Rückverfolgbarkeit der Produktqualität gerecht zu werden.
Merkmale:
1. PCB Platte fixiert, Sprüh- und Lötplattform beweglich;
2. Hohe Lötqualität, verbessert die Erfolgsquote des Lötens erheblich;
3. Volle PC-Kontrolle.Alle Parameter können im PC eingestellt und im Menü PCB gespeichert werden, wie Bewegungspfad, Löttemperatur, Flussmitteltyp, Lötmitteltyp, N2-Temperatur usw., beste Rückverfolgbarkeit und einfache Wiederholqualität beim Löten;
4. Funktion zur automatischen Wellenhöhenkalibrierung, um die Wellenhöhe nach jedem bestimmten PCB zu überprüfen und zu kalibrieren, um so eine sehr gute Stabilität der Welle aufrechtzuerhalten;
5. Kann mit der Markierungspositionierungsfunktion aufgerüstet werden, um den Markierungspunkt von PCB nach jedem bestimmten PCB zu überprüfen;
6. Selbstentworfener Bewegungstisch aus Aluminiumguss, geringeres Gewicht mit schneller Bewegungsgeschwindigkeit;
7. Panasonic-Servomotor und -Treiber sorgen für Stabilität, mit Kugelumlaufspindel und linearer Zunftschiene. Weniger Lärm, stabile Bewegung;
8. Mit staubdichter Platte über dem Bewegungstisch, um zu verhindern, dass Flussmittel oder Lottropfen die Kugelumlaufspindel beschädigen.
9. Das aus Deutschland stammende Strahlventil wird mit einem kleinen Flussmittelpunkt ausgewählt. Bitte beachten Sie, dass der Feststoffgehalt des Flussmittels weniger als 10 % betragen sollte.
10. Das Flussmittel wird in einem Drucktank vorrätig gehalten. Stellen Sie sicher, dass der Druck stabil ist und nicht von der Flussmittelmenge beeinflusst wird.
11. Die elektromagnetische Pumpenspule verwendet eine deutsche Importmarke, um die Stabilität und Zuverlässigkeit der Spitze zu gewährleisten.12. Der Löttopf besteht aus Ti, kein Auslaufen.Mit Gusseisenheizung außen, robust und schnell aufheizbar;13. N2-Online-Heizsystem, um die Lötstelle perfekt zu benetzen und die Lötschlacke zu reduzieren.
Merkmale 1 Fluxsystem:
1. Deutsches Hochfrequenz-Impulseinspritzventil, um wertvolle Flussmittelergebnisse mit einem kleinen Flussmittelpunkt zu erzielen. Der Feststoffgehalt des Flussmittels sollte weniger als 10 % betragen.Die Funktion zur Erkennung von Flussmitteldüsenstaus ist optional.
2. Es ist mit einer Schale unter dem Strahlventil ausgestattet, um Flussmittelrückstände aufzufangen und so die Wartung zu erleichtern.
3. Die Düse ist auf der XY-Plattform montiert. Die Wiederhol- und Positionierungsgenauigkeit kann 0,02 mm erreichen.
4. Das Flussmittel wird in einem Drucktank vorrätig gehalten. Stellen Sie sicher, dass der Druck stabil ist und nicht von der Flussmittelmenge beeinflusst wird.
5. Zur Durchflussregelung wird ein hochpräziser Druckdurchflussmesser und korrosionsbeständiges Material verwendet.
6. Alle pneumatischen Komponenten bestehen aus der japanischen Marke SMC.
7. Flussdruck-Durchflussmesser und Stickstoffdurchfluss sind zur visuellen Bedienung auf der Oberfläche der Maschine angebracht.
8. Das externe humanisierte Design ist praktisch für die Bedienung und Einstellung.
9. Die automatische Absaugpumpe der Marke SMC sorgt für eine stabile Flussmittelversorgung.
Merkmale 2 Vorheizsystem:
1. Die Bodenvorwärmung ist standardmäßig in der Maschine vorhanden, die Position ist einstellbar. IR-Heizung von oben, effiziente und stabile IR-Wärmeleitung.
2. Designstruktur zur Maximierung der Vorheizfläche.
3. Rundum-Design aus Hochtemperatur-Baumwolle, um Temperaturstabilität zu gewährleisten.
4. Wärmeerzeugende und wärmeleitende Teile und Motoren übernehmen Top-Marken.
1. Die elektromagnetische Pumpenspule übernimmt die schwedische Marke „PRECIMETER“, um die Stabilität und Zuverlässigkeit der Spitze zu gewährleisten.
2. Löttemperatur, N2-Temperatur, Wellenhöhe, Wellenkalibrierung usw. können alle in der Software eingestellt werden.
3. Der Löttiegel besteht aus Ti, kein Auslaufen.Mit Gusseisenheizung außen, robust und schnell aufheizbar.
4. N2-Online-Heizsystem, um die Lötstelle perfekt zu benetzen und Reduzieren Sie die Lotschlacke.
5. Beste Zinnspritzstabilität in der Branche.
6. Visuelle Echtzeitüberwachung und Video können 900 Stunden lang gespeichert und verfolgt werden.
7. Visuelle schnelle Programmierung zur Verbesserung der Programmierzuverlässigkeit und -effizienz
8. Die XYZ-Plattform besteht aus einem hochpräzisen, leichten Sportmodul und einem Hochgeschwindigkeits-Servomotor.
9. Alle Servomotoren sind mit einem Reduzierstück ausgestattet, um Stabilität zu gewährleisten.
10. Versiegelte und geschützte Anti-Schadstoff-Behandlung.
11. Omron-Magnetsensor sorgt für eine genauere Bewegung.
12. Standardmäßig mit automatischer Düsenreinigungsfunktion, starke Reinigung der Düsen mit Reinigungspulver.
13. Die Reinigungshäufigkeit kann flexibel angepasst werden.
14. Lasererkennungssystem für die Höhe der Lötwelle (Option).
15. Der berührungslose deutsche „SICK“-Lasersensor wird verwendet, um Messgenauigkeit, keine Verschmutzung und keine Fehlermessung zu gewährleisten (Option).
16. Rationeller Entwurf des Düsenreinigungs- und Messmechanismus
Merkmale 4 Übertragungssystem:
1. Spezielle Materialprofile sorgen für Stabilität und rationelles Design für Komfort.
2. Das Übertragungsmodul besteht aus drei Rollenteilen.
3. Das seitliche Klemm- und das obere Klemmsystem PCBA können die Stabilität der Platine gewährleisten.4. Verdickte maßgeschneiderte Schiene, 20 kg Last.
Merkmale 5 Steuerungssystem:
1. Keyence KV7500 PLC+Keyence-Modul High-End-Bussteuerungssystem, Gewährleistet die Stabilität und Erweiterbarkeit des Systems.
2. Entspricht CE und anderen Standards.
3. Unterbodengestaltung von Industrie 4.0.
4. Stellen Sie die Kapazitätsverbesserung sicher, fügen Sie die zugrunde liegende Steuerung des Lötmaschinenmoduls hinzu und stellen Sie die Stabilität sicher.
5. Anwendung global hochwertiger elektrischer Stabilitätsteile.
6. Cat-6-Netzwerkkabel, schnellere Kommunikationsgeschwindigkeit und empfindliche Reaktion
5. Echtzeit-Datenvisualisierung der Schnittstelle, Ein-Knopf-Umschaltung der CCD-Löt-Echtzeit-Überwachungsschnittstelle.6. Chinesisch, Englisch, Japanisch, Russisch und andere Sprachen können umgeschaltet werden.
Verfügt über ein 7-Intelligence-System:
1. Standards und Anpassungsfähigkeit von MES, WIFI-Verbindung, Online-Software-Upgrade, Fernbedienung, intelligent.
2. Menschlicher Sprachalarm und anpassbares Alarmlicht.
3. Lötdaten können zurückverfolgt werden, um den Prozess jedes Lötpunkts zu bestätigen.
Spezifikationen:
Offline-Selektivwellenlötmaschine
Modell
I.C.T SS430
Flussmittelspeichertank
1L
Flux-Unterstützung
Flussalarm, automatisch
Sprühdüse
Deutschland Strahlventil (Punkt- und Linienspritzen) 1 Satz
Sprühdüsengröße
130 um (180, 210 um Option)
Sprühbereich
3~8mm
Sprühgeschwindigkeit
0~20 mm/s
Geschwindigkeit der Sprühdüsenbewegung
0~400 mm/s
Sprühpräzision
0,1 mm
Sprühdruck
0,05–0,1 MPa
Vorheizmodus
IR-Heizung
Vorwärmbereich
L500mm*B500mm
Präzision beim Löten
±0,25 mm
Lötüberwachung
CCD
Lötkapazität
12 kg
Maximale PCB-Größe
500*500mm
Maximale PCB-Größe
60mm
PCB Dicke
0,5–6,0 mm
PCB Gewicht
<20 kg
Betriebssystem
Windows10
Stromversorgung
220 VAC ±10 %, 50/60 Hz
Abmessungen
L1400*B2580*H1722mm
Gewicht
Ca. 700 kg
* I.C.T arbeitet weiter an Qualität und Leistung, Spezifikationen und Erscheinungsbild können ohne besondere Ankündigung aktualisiert werden
.
Hocheffiziente 2-Achsen-selektive PCB THT-Lötmaschine mit großer Kapazität und AAA-Qualität
Überblick
I.C.T Das selektive Wellenlöten SS430 ist ein Hochleistungsgerät, das in China entwickelt und montiert wird.
Selektives Wellenlöten ist eine spezielle Technik, die speziell für die Lötanforderungen von Durchgangslochkomponenten entwickelt wurde.Es eignet sich besonders gut für den Lötprozess von Durchgangslochbauteilen in hochwertigen Elektronikprodukten.
Für diese Maschine eignen sich beispielsweise militärische Elektronikprodukte, Automobilelektronik, Schaltnetzteile und andere Branchen, die eine hohe Schweißzuverlässigkeit erfordern.Bei dieser Maschine handelt es sich um eine absenkbare Schleppkettenfördererstruktur, die in verschiedenen Branchen und bei unterschiedlichen Prozessanforderungen eingesetzt werden kann.Für die Produktion von Großserien und Produkten mit hohem Ausstoß kann diese Maschine mit Multiband-Simultanschweißen konfiguriert werden, um den Produktionstakt zu reduzieren.Diese Maschine verfügt über die Konfiguration der Oberheizung, der Untervorwärmung, des Schweißens und der Schleppkettenbewegungsstruktur, die unterschiedliche Prozessanforderungen realisieren kann.Die Maschine kann einfach mit Montagetisch und Peripheriegeräten verbunden werden und kann mit einem Rückverfolgbarkeitssystem ausgestattet werden, um den Anforderungen der Produktionsprozesskontrolle und der Rückverfolgbarkeit der Produktqualität gerecht zu werden.
Merkmale:
1. PCB Platte fixiert, Sprüh- und Lötplattform beweglich;
2. Hohe Lötqualität, verbessert die Erfolgsquote des Lötens erheblich;
3. Volle PC-Kontrolle.Alle Parameter können im PC eingestellt und im Menü PCB gespeichert werden, wie Bewegungspfad, Löttemperatur, Flussmitteltyp, Lötmitteltyp, N2-Temperatur usw., beste Rückverfolgbarkeit und einfache Wiederholqualität beim Löten;
4. Funktion zur automatischen Wellenhöhenkalibrierung, um die Wellenhöhe nach jedem bestimmten PCB zu überprüfen und zu kalibrieren, um so eine sehr gute Stabilität der Welle aufrechtzuerhalten;
5. Kann mit der Markierungspositionierungsfunktion aufgerüstet werden, um den Markierungspunkt von PCB nach jedem bestimmten PCB zu überprüfen;
6. Selbstentworfener Bewegungstisch aus Aluminiumguss, geringeres Gewicht mit schneller Bewegungsgeschwindigkeit;
7. Panasonic-Servomotor und -Treiber sorgen für Stabilität, mit Kugelumlaufspindel und linearer Zunftschiene. Weniger Lärm, stabile Bewegung;
8. Mit staubdichter Platte über dem Bewegungstisch, um zu verhindern, dass Flussmittel oder Lottropfen die Kugelumlaufspindel beschädigen.
9. Das aus Deutschland stammende Strahlventil wird mit einem kleinen Flussmittelpunkt ausgewählt. Bitte beachten Sie, dass der Feststoffgehalt des Flussmittels weniger als 10 % betragen sollte.
10. Das Flussmittel wird in einem Drucktank vorrätig gehalten. Stellen Sie sicher, dass der Druck stabil ist und nicht von der Flussmittelmenge beeinflusst wird.
11. Die elektromagnetische Pumpenspule verwendet eine deutsche Importmarke, um die Stabilität und Zuverlässigkeit der Spitze zu gewährleisten.12. Der Löttopf besteht aus Ti, kein Auslaufen.Mit Gusseisenheizung außen, robust und schnell aufheizbar;13. N2-Online-Heizsystem, um die Lötstelle perfekt zu benetzen und die Lötschlacke zu reduzieren.
Merkmale 1 Fluxsystem:
1. Deutsches Hochfrequenz-Impulseinspritzventil, um wertvolle Flussmittelergebnisse mit einem kleinen Flussmittelpunkt zu erzielen. Der Feststoffgehalt des Flussmittels sollte weniger als 10 % betragen.Die Funktion zur Erkennung von Flussmitteldüsenstaus ist optional.
2. Es ist mit einer Schale unter dem Strahlventil ausgestattet, um Flussmittelrückstände aufzufangen und so die Wartung zu erleichtern.
3. Die Düse ist auf der XY-Plattform montiert. Die Wiederhol- und Positionierungsgenauigkeit kann 0,02 mm erreichen.
4. Das Flussmittel wird in einem Drucktank vorrätig gehalten. Stellen Sie sicher, dass der Druck stabil ist und nicht von der Flussmittelmenge beeinflusst wird.
5. Zur Durchflussregelung wird ein hochpräziser Druckdurchflussmesser und korrosionsbeständiges Material verwendet.
6. Alle pneumatischen Komponenten bestehen aus der japanischen Marke SMC.
7. Flussdruck-Durchflussmesser und Stickstoffdurchfluss sind zur visuellen Bedienung auf der Oberfläche der Maschine angebracht.
8. Das externe humanisierte Design ist praktisch für die Bedienung und Einstellung.
9. Die automatische Absaugpumpe der Marke SMC sorgt für eine stabile Flussmittelversorgung.
Merkmale 2 Vorheizsystem:
1. Die Bodenvorwärmung ist standardmäßig in der Maschine vorhanden, die Position ist einstellbar. IR-Heizung von oben, effiziente und stabile IR-Wärmeleitung.
2. Designstruktur zur Maximierung der Vorheizfläche.
3. Rundum-Design aus Hochtemperatur-Baumwolle, um Temperaturstabilität zu gewährleisten.
4. Wärmeerzeugende und wärmeleitende Teile und Motoren übernehmen Top-Marken.
1. Die elektromagnetische Pumpenspule übernimmt die schwedische Marke „PRECIMETER“, um die Stabilität und Zuverlässigkeit der Spitze zu gewährleisten.
2. Löttemperatur, N2-Temperatur, Wellenhöhe, Wellenkalibrierung usw. können alle in der Software eingestellt werden.
3. Der Löttiegel besteht aus Ti, kein Auslaufen.Mit Gusseisenheizung außen, robust und schnell aufheizbar.
4. N2-Online-Heizsystem, um die Lötstelle perfekt zu benetzen und Reduzieren Sie die Lotschlacke.
5. Beste Zinnspritzstabilität in der Branche.
6. Visuelle Echtzeitüberwachung und Video können 900 Stunden lang gespeichert und verfolgt werden.
7. Visuelle schnelle Programmierung zur Verbesserung der Programmierzuverlässigkeit und -effizienz
8. Die XYZ-Plattform besteht aus einem hochpräzisen, leichten Sportmodul und einem Hochgeschwindigkeits-Servomotor.
9. Alle Servomotoren sind mit einem Reduzierstück ausgestattet, um Stabilität zu gewährleisten.
10. Versiegelte und geschützte Anti-Schadstoff-Behandlung.
11. Omron-Magnetsensor sorgt für eine genauere Bewegung.
12. Standardmäßig mit automatischer Düsenreinigungsfunktion, starke Reinigung der Düsen mit Reinigungspulver.
13. Die Reinigungshäufigkeit kann flexibel angepasst werden.
14. Lasererkennungssystem für die Höhe der Lötwelle (Option).
15. Der berührungslose deutsche „SICK“-Lasersensor wird verwendet, um Messgenauigkeit, keine Verschmutzung und keine Fehlermessung zu gewährleisten (Option).
16. Rationeller Entwurf des Düsenreinigungs- und Messmechanismus
Merkmale 4 Übertragungssystem:
1. Spezielle Materialprofile sorgen für Stabilität und rationelles Design für Komfort.
2. Das Übertragungsmodul besteht aus drei Rollenteilen.
3. Das seitliche Klemm- und das obere Klemmsystem PCBA können die Stabilität der Platine gewährleisten.4. Verdickte maßgeschneiderte Schiene, 20 kg Last.
Merkmale 5 Steuerungssystem:
1. Keyence KV7500 PLC+Keyence-Modul High-End-Bussteuerungssystem, Gewährleistet die Stabilität und Erweiterbarkeit des Systems.
2. Entspricht CE und anderen Standards.
3. Unterbodengestaltung von Industrie 4.0.
4. Stellen Sie die Kapazitätsverbesserung sicher, fügen Sie die zugrunde liegende Steuerung des Lötmaschinenmoduls hinzu und stellen Sie die Stabilität sicher.
5. Anwendung global hochwertiger elektrischer Stabilitätsteile.
6. Cat-6-Netzwerkkabel, schnellere Kommunikationsgeschwindigkeit und empfindliche Reaktion
5. Echtzeit-Datenvisualisierung der Schnittstelle, Ein-Knopf-Umschaltung der CCD-Löt-Echtzeit-Überwachungsschnittstelle.6. Chinesisch, Englisch, Japanisch, Russisch und andere Sprachen können umgeschaltet werden.
Verfügt über ein 7-Intelligence-System:
1. Standards und Anpassungsfähigkeit von MES, WIFI-Verbindung, Online-Software-Upgrade, Fernbedienung, intelligent.
2. Menschlicher Sprachalarm und anpassbares Alarmlicht.
3. Lötdaten können zurückverfolgt werden, um den Prozess jedes Lötpunkts zu bestätigen.
Spezifikationen:
Offline-Selektivwellenlötmaschine
Modell
I.C.T SS430
Flussmittelspeichertank
1L
Flux-Unterstützung
Flussalarm, automatisch
Sprühdüse
Deutschland Strahlventil (Punkt- und Linienspritzen) 1 Satz
Sprühdüsengröße
130 um (180, 210 um Option)
Sprühbereich
3~8mm
Sprühgeschwindigkeit
0~20 mm/s
Geschwindigkeit der Sprühdüsenbewegung
0~400 mm/s
Sprühpräzision
0,1 mm
Sprühdruck
0,05–0,1 MPa
Vorheizmodus
IR-Heizung
Vorwärmbereich
L500mm*B500mm
Präzision beim Löten
±0,25 mm
Lötüberwachung
CCD
Lötkapazität
12 kg
Maximale PCB-Größe
500*500mm
Maximale PCB-Größe
60mm
PCB Dicke
0,5–6,0 mm
PCB Gewicht
<20 kg
Betriebssystem
Windows10
Stromversorgung
220 VAC ±10 %, 50/60 Hz
Abmessungen
L1400*B2580*H1722mm
Gewicht
Ca. 700 kg
* I.C.T arbeitet weiter an Qualität und Leistung, Spezifikationen und Erscheinungsbild können ohne besondere Ankündigung aktualisiert werden
.
