| Bleifreie Wellenlötmaschine für die DIP-Produktionslinie
I.C.T Die bleifreie Wellenlötmaschine der W-Serie ist die ausgereifte Kernausrüstung für THT Montagelinien und DIP-Produktionslinien weltweit. Diese bleifreie Wellenlötmaschine kombiniert eine japanische Kuroda-Düse, horizontale unabhängige Heizzonen und ein intelligentes energiesparendes Design, um eine hervorragende Benetzung bei minimalem Stromverbrauch zu erreichen. Mit einer normalen Betriebsleistung von nur 7 kW und einem optionalen Stickstoffsystem erfüllt es perfekt die Anforderungen von Automobilelektronik, intelligenten Messgeräten und industriellen Steuerplatinen. Nach Jahren des erfolgreichen Einsatzes in Tausenden von Fabriken ist diese bleifreie Wellenlötmaschine zur ersten Wahl für Kunden geworden, die eine zuverlässige Doppelplattform-Wellenlötmaschine oder Wellenlötmaschine für große Teile benötigen.
| Besonderheit
Die japanische Kuroda Seiko-Düse mit einstellbarer Zerstäubungsfläche und Pyramidenfilter sorgt jederzeit für eine stabile, wirtschaftliche Flussmittelbeschichtung. Die digitale Durchflussregelung und das druckstabile Ventil reduzieren die Flussmittelverschwendung erheblich und halten die Kammer in stark ausgelasteten DIP-Produktionslinien mit bleifreien Wellenlötmaschinen sauber.
Ein unabhängiger Übertemperaturschutz von Drittanbietern sowie eine SPS- und PID-Regelung sorgen für eine vollständige Sicherheitsunterstützung. Echtzeitüberwachung und automatischer Notstopp schützen Bediener und Ausrüstung während des Dauerbetriebs der bleifreien Wellenlötmaschine.
Horizontale unabhängige Heizzonen mit geschlossenem Heißluftpfad und Gleichrichterplatten garantieren eine perfekt gleichmäßige Temperatur auf der gesamten Platte. Das Aufwärmen dauert nur 15 Minuten und die normale Leistung bleibt bei 7 kW – die effizienteste Leistung unter ähnlichen Doppelplattform-Wellenlötmaschinen und Wellenlötmaschinen für große Teile.
| Liste der DIP-Leitungsausrüstung
| Modell | W4 | W3 | W2 |
| Abmessung: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Gewicht (kg) | Ca. 1500 kg | Ca. 1200 kg | Ca. 790 kg |
| Stromversorgung | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Startleistung | 32 kW | 24 kW | 16 kW |
| Betriebsleistung | 12 kW | 9 kW | 7 kW |
| Steuerungssystem | Plc | ||
| Sprühsystem | |||
| Übertragungsmethode | Schrittmotor | ||
| Sprühdruck | 0,25 MPa – 0,4 MPa | ||
| Luxfluss | 10–100 ml/min | ||
| Auspuffdurchmesser | Φ200mm | ||
| Abgaskapazität | 25m3/min | ||
| Vorheizsystem | |||
| Vorheizmodus | Heiße Luft | ||
| Steuermodus | PID + SSR | ||
| Vorwärmzone | 4 | 3 | 2 |
| Vorheizdauer | 1800 mm | 1600 mm | 1200 mm |
| Vorheiztemp. | (Raumtemperatur) -250 °C | ||
| Aufwärmzeit (min) | Ca. 15 Min. (Einstellung 150 °C) | ||
| SMT-Förderer System | |||
| PCB Größe:LxB(mm) | Mindestens: 80 x 60 mm; Maximal: 400 x 300 mm | ||
| SMT-Förderer Geschwindigkeit | 0-2000 (mm/min) | ||
| SMT-Förderer Höhe | 750+/-20 (mm) | ||
| Finger | Doppelhakenklaue (Standard) | ||
| SMT-Förderer Breitensteuerung | Manuell | ||
| SMT-Förderer Winkel | 4~7 Grad | ||
| Lötsystem | |||
| Löttopf-Stil | Mechanischer Motorantrieb | ||
| Material des Löttopfs | Volltitan (Standard FT) | ||
| Temperatur des Löttiegels | 300 ° C. | ||
| Fassungsvermögen des Löttiegels | Bleifrei 350 kg | Bleifrei 300 kg | Bleifrei 250 kg |
| Andere | |||
| Fingerreinigungssystem | Bürste | ||
| Liste der DIP-Leitungsausrüstung

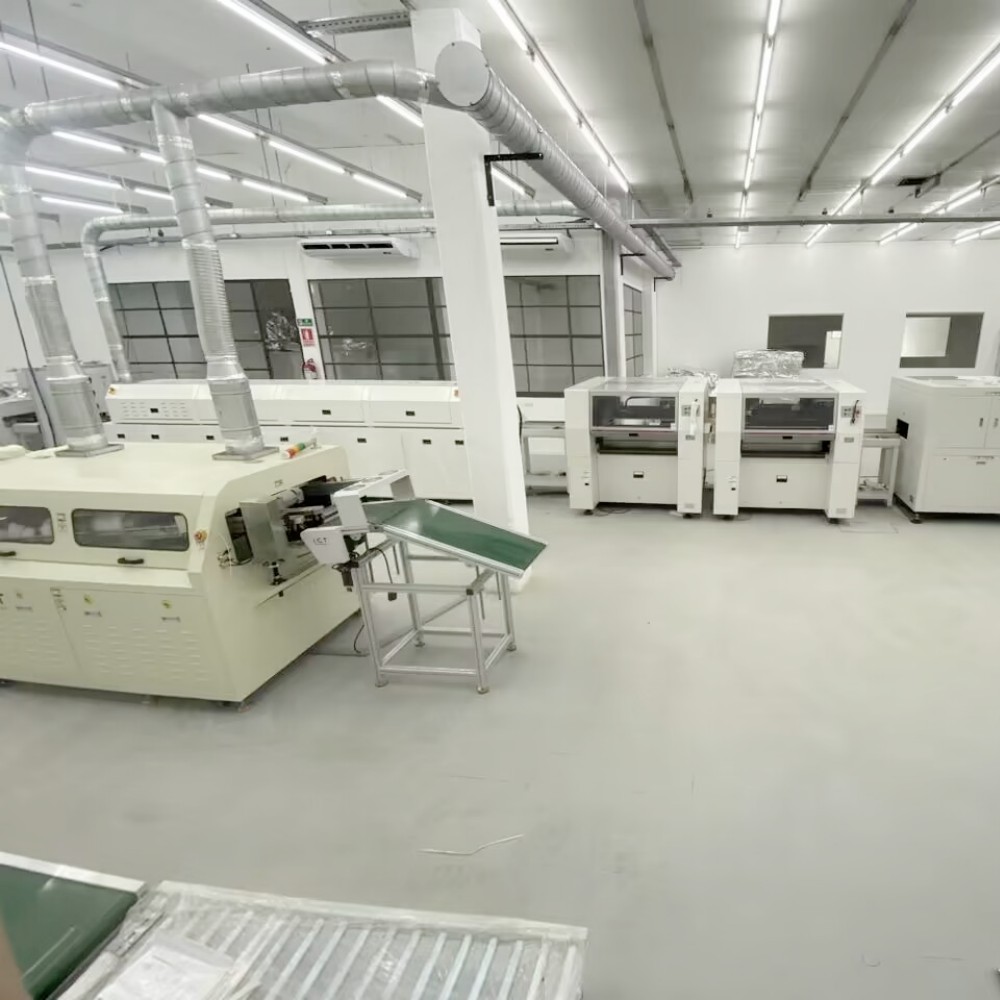

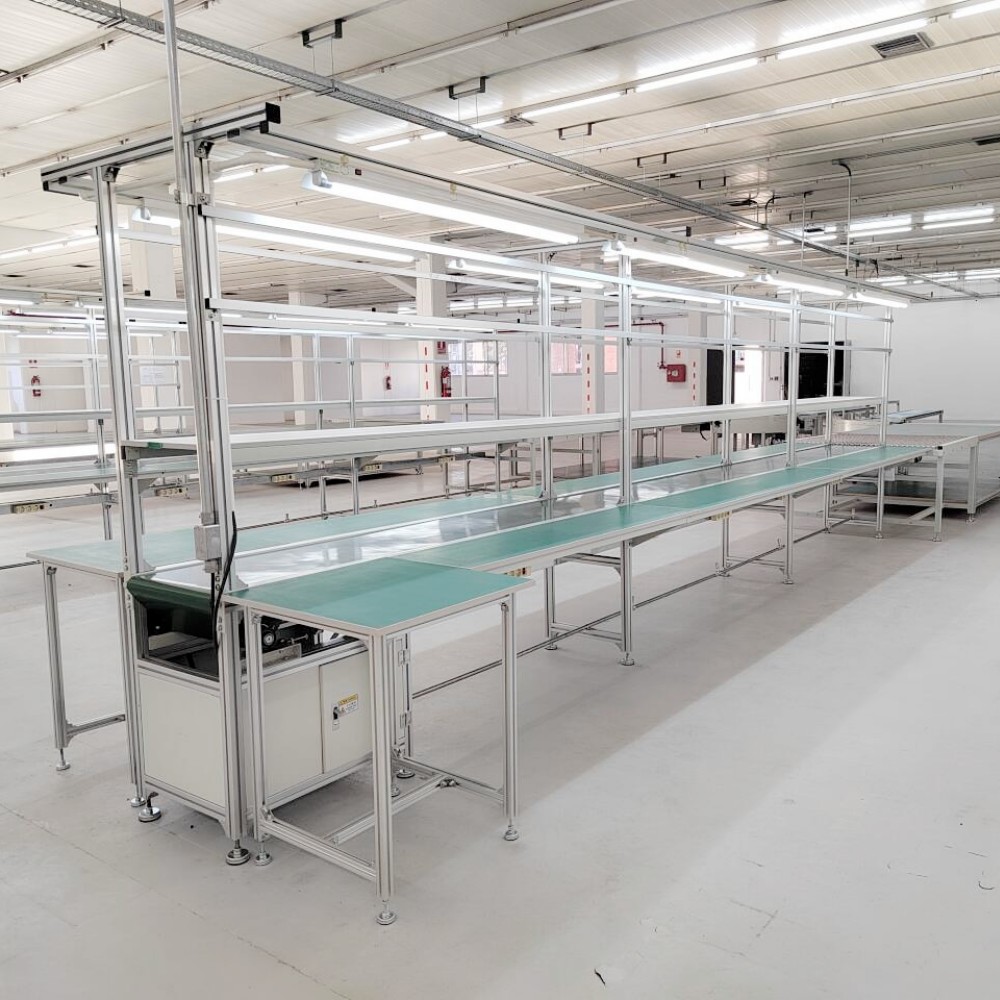

Unsere DIP-Produktionslinie bietet fortschrittliche Werkzeuge für eine effiziente und präzise Montage. Die vollautomatische DIP-Linie umfasst eine DIP-Einfügelinie für die genaue Platzierung der Komponenten, einen Wellenlader für einen reibungslosen PCB-Einlauf, einen Wellenentlader für den sicheren Ausgang und eine Montagebandlinie für Endkontrollen. Diese hochwertige PCB-DIP-Produktionslinie gewährleistet einen stabilen Betrieb, zuverlässiges THT-Einsetzen und eine kostengünstige Montage und erfüllt die unterschiedlichen Branchenanforderungen. Mit modularem Design und globaler Unterstützung von I.C.T steigert es die Produktivität bei Durchgangsbohrungsaufgaben.
| Kundenerfolgsvideo
I.C.T-Ingenieure reisten nach Uruguay, um die bleifreie Wellenlötmaschine der W-Serie für einen Smart-Meter-Hersteller zu installieren und in Betrieb zu nehmen. Der Kunde betreibt eine hochvolumige DIP-Produktionslinie und benötigte stabiles bleifreies Löten für komplexe PCBs mit großen Teilen. Nachdem unser Team die Einrichtung und die Bedienerschulung abgeschlossen hatte, erreichte die Maschine mit nur 7 kW Laufleistung und perfekter Verbindungsqualität ihre volle Geschwindigkeit. Der Kunde teilte ein Video mit, in dem die bleifreie Wellenlötmaschine in seiner THT-Montagelinie reibungslos läuft, und lobte die niedrigen Energiekosten, die einfache Wartung und den hervorragenden After-Sales-Support. Dieses Smart-Meter-Projekt in Uruguay ist zu einer erfolgreichen Referenz für viele lateinamerikanische DIP-Leitungen geworden.
| Expertendienste und Schulungen
I.C.T bietet ein komplettes Servicepaket für jede bleifreie Wellenlötmaschine – von der Linienplanung und Installation bis hin zu professioneller Schulung und weltweitem technischem Support rund um die Uhr. Unsere erfahrenen Ingenieure sorgen dafür, dass Ihre THT-Produktionslinie mit höchster Effizienz und ohne Risiko läuft.
| Kundenlob
Kunden auf der ganzen Welt loben unsere bleifreie Wellenlötmaschine für ihre herausragende Stabilität, extrem niedrige Betriebskosten und perfekte Lötqualität bei großen Bauteilen. Sie schätzen insbesondere die schnelle weltweite Reaktion, die solide Exportverpackung und das hervorragende Preis-Leistungs-Verhältnis im Vergleich zu anderen Wellenlötmaschinen mit Doppelplattform.
| Qualitätszertifizierungen
Jede bleifreie Wellenlötmaschine von I.C.T verfügt über CE-, CCC-, UL-, RoHS- und ISO9001-Zertifizierungen sowie mehrere Erfindungspatente und erfüllt damit vollständig die strengsten internationalen Sicherheits- und Umweltstandards für THT-Produktionslinien.
| Über I.C.T Unternehmen und Fabrik
I.C.T ist ein professioneller Komplettlösungsanbieter für SMT- und DIP-Produktionslinien mit über 25 Jahren Erfahrung. Unsere 12.000 Quadratmeter große Fabrik in Dongguan beschäftigt 89 Mitarbeiter, darunter 20 Ingenieure. Wir entwerfen und fertigen alles im eigenen Haus und beliefern mehr als 1600 Kunden in 72 Ländern. Strenge Qualitätskontrolle und kontinuierliche Innovation machen uns zum weltweit vertrauenswürdigsten Partner für leistungsstarke bleifreie Wellenlötmaschinen.
