I.C.T-SS330 / SS430 / SS540 / SS550
I.C.T
| Menge: | |
|---|---|

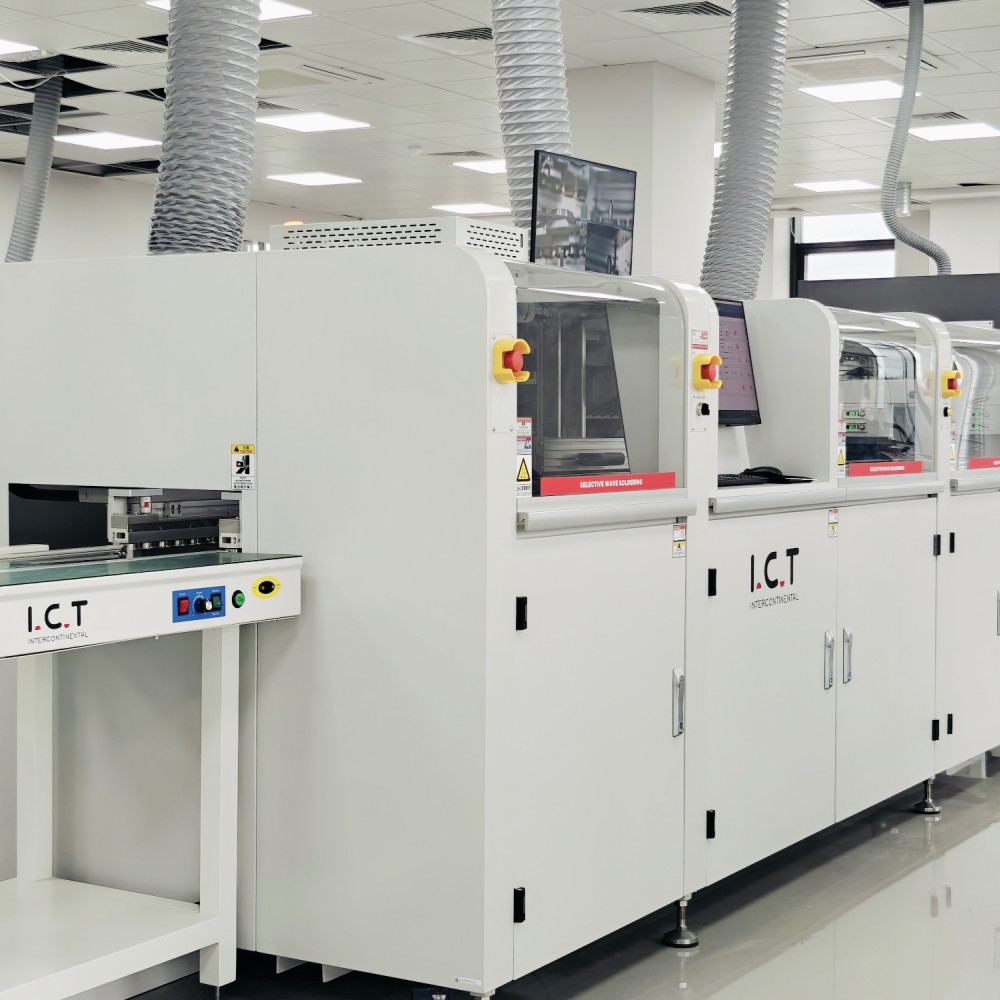

| Übersicht über die Selektivlötwellenmaschine
Die in China entwickelte und gebaute I.C.T-Selektivlötwellenmaschine ist die ultimative Select-Offline-Wellenlötmaschine für die flexible, hochvolumige PCBA-Produktion. Der PCB bleibt vollkommen stationär, während die leichte Plattform aus Aluminiumguss – angetrieben von Panasonic-Servos und Präzisionslinearschienen – Flussmittel- und Lötköpfe mit flüsterleiser Geschwindigkeit und Genauigkeit im Submillimeterbereich bewegt. Die Inline-Stickstofferwärmung sorgt für spiegelglänzende Verbindungen und nahezu keine Krätze. Jeder Parameter wird in einer intuitiven Windows-Oberfläche eingestellt und gespeichert, um eine absolute Wiederholbarkeit zu gewährleisten. Automatische Wellenkalibrierung, Echtzeit-CCD-Überwachung, deutsches Strahlventil und Titantopf machen diese selektive Wellenlötmaschine zur perfekten Standalone-Lösung, die die Erträge exzellent hält und keine Nacharbeiten erfordert.
| Liste der DIP-Leitungsausrüstung
Ein deutsches Hochfrequenz-Strahlventil feuert winzige, gleichmäßige Flussmittelpunkte mit Feststoffen unter 10 % ab. Der Drucktank und der Präzisionsdurchflussmesser sorgen dafür, dass die Lieferung unabhängig vom Tankfüllstand konstant bleibt. Die Düse fährt auf einer XY-Plattform mit einer Wiederholgenauigkeit von 0,02 mm. Rückstände fallen zur sofortigen Reinigung in eine herausziehbare Schale. Die gesamte Pneumatik besteht aus erstklassigem japanischem SMC und verfügt über Manometer direkt an der Oberfläche für schnelle Sichtprüfungen. Eine automatische Pumpe fördert das Flussmittel ohne Unterbrechung. Dieses System sorgt bei jedem Zyklus auf der Selektivlötwellenmaschine für eine saubere, wiederholbare Abdeckung.
Vollständig einstellbarer unterer IR ist Standard; Oben IR oder Heißluftkonvektion optional. Das offene Design maximiert die Wärmeübertragung, während die dicke Isolierung für stabile Temperaturen sorgt. Premium-Heizelemente und Motoren von Weltmarktführern laufen jahrelang störungsfrei. Alles ist Plug-and-Play – für die Wartung sind keine Werkzeuge erforderlich. Die Platinen werden gleichmäßig aktiviert und spannungsfrei ausgegeben, perfekt vorbereitet für makellose Verbindungen in der Select Offline-Wellenlötmaschine.
Die deutsche elektromagnetische Pumpe erzeugt einen äußerst gleichmäßigen Wellenpeak. Geben Sie Temperatur, N2-Fluss, Höhe und automatische Kalibrierung direkt auf dem Bildschirm ein. Der Titantopf mit externer Gusseisenheizung erwärmt sich schnell und läuft nie aus. Inline-Stickstoff sorgt für glänzende Fugen und praktisch keine Schlacke. Echtzeit-CCD zeichnet 900 Stunden rückverfolgbares Video auf. Versiegelte Hochgeschwindigkeits-XYZ-Achsen, Laserwellenerkennung und automatische Düsenreinigung sorgen dafür, dass die Selektivlötwellenmaschine rund um die Uhr ohne Probleme läuft.
Robuste Profilschienen und eine dreiteilige Rollenbahn bewegen die Bretter sanft und sanft. Seitliche und obere Klemmen blockieren den PCBA bei jedem Schritt. Verdickte Schienen tragen mühelos Lasten von 20 kg. Präzisionsantriebsmodule positionieren die Platinen vom Flussmittel bis zum Lot perfekt. Der gesamte Transport ist für die Nonstop-Produktion auf der Select Offline-Wellenlötmaschine ausgelegt.
CE-zertifizierte SPS und Hochgeschwindigkeitsbus-Architektur erfüllen Industrie 4.0-Standards. Cat-6-Verkabelung und erstklassige Elektronik sorgen für blitzschnelle Reaktion und absolute Zuverlässigkeit. Geführte Programmierung, automatische Düsenerkennung, bildbasierte Bearbeitungen, Live-Ansicht mit einem Klick und mehrsprachige Unterstützung machen die Einrichtung zum Kinderspiel. Durch die vollständige Rückverfolgbarkeit bleibt die Qualität bei jeder Selektivlötwellenmaschine gewährleistet.
Der Schritt-für-Schritt-Anleitungsmodus, die automatische Düsenerkennung, die intelligente Bildkorrektur, Echtzeit-Dashboards und die Live-CCD-Umschaltung mit nur einer Taste machen die Bedienung mühelos. Unterstützt Chinesisch, Englisch, Japanisch, Russisch und mehr. Integriertes MES, WLAN, Fernzugriff, Sprachwarnungen und anpassbare Lichter sorgen dafür, dass der Bediener die volle Kontrolle über die Select Offline-Wellenlötmaschine behält.
| Spezifikation
| Online-Selektive Wellenlötmaschine | ||||
| Modell | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Online-Modular | Sprühen + Vorwärmen und Löten | Sprühen + Vorwärmen + Löten | Sprühen + Vorwärmen + Löten + Löten | Sprühen + Vorwärmen + Löten + Löten + Löten |
| Lötsystem | ||||
| Düsenmenge | 1 | 1 | 2 | 3 |
| Menge des Löttopfs | 1 Satz | 1 Satz | 2 Satz | 3 Satz |
| Doppeltopf (Option) | N / A | Option | Option | Option |
| Löttopfleistung | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flusssystem | ||||
| Flux -Lagertank | 1L | 1L | 2L | 2L |
| Flussunterstützung | Flussalarm, automatisch | |||
| Sprühdüse | Deutschland Strahlventil (Punkt- und Linienspritzen) 1 Satz | |||
| Sprühdüsengröße | 130 um (180 um, 210 um Option) | |||
| Sprühgeschwindigkeit | 0 ~ 20 mm/s | |||
| Geschwindigkeit der Sprühdüsenbewegung | 0 ~ 400 mm/s | |||
| Vorheizsystem | ||||
| Vorheizmodus | Heiße Luft und Ir | Heiße Luft und Ir | Heiße Luft und Ir | Heiße Luft und Ir |
| Vorheizbereich | L500*B500mm | L500*B500mm | L500*B500mm | L500*B500mm |
| Vorwärmzone | Obere Heißluft: 2, untere IR: 1 | |||
| Untere Vorheizleistung | Max. 12 kW | |||
| Top-Vorheizleistung | Max. 6 kW | |||
| Aufwärmzeit | Ca. 15 Min. (Einstellung 150 ℃) | |||
| Steuermodus | PC+SPS | |||
| Transportsystem | ||||
| PCB Größe (mit Halterung) | 120*60~500*500mm | |||
| PCB Ersatz | Online | |||
| PCB Top-Abstand | 120mm | |||
| Transporthöhe | 900 ± 20 mm | |||
| Transportbreite | 60 ~ 500 mm | |||
| Abmessung: mm | L1850*B1850*H1480 | L2560*B1750*H1480 | L2560*B1950*H1480 | L2600*B1950*H1480 |
| Gewicht | Ungefähr: 800 kg | Ungefähr: 1200 kg | Ungefähr: 1300 kg | Ungefähr: 1500 kg |
| Liste der DIP-Leitungsausrüstung
Unsere DIP-Produktionslinie bietet fortschrittliche Werkzeuge für eine effiziente und präzise Montage. Die vollautomatische DIP-Linie umfasst eine DIP-Einfügelinie für die genaue Platzierung der Komponenten, einen Wellenlader für einen reibungslosen PCB-Einlauf, einen Wellenentlader für den sicheren Ausgang und eine Montagebandlinie für Endkontrollen. Diese hochwertige PCB-DIP-Produktionslinie gewährleistet einen stabilen Betrieb, zuverlässiges THT-Einsetzen und eine kostengünstige Montage und erfüllt die unterschiedlichen Branchenanforderungen. Mit modularem Design und globaler Unterstützung von I.C.T steigert es die Produktivität bei Durchgangsbohrungsaufgaben.
| Kundenerfolgsvideo
Ein vietnamesischer Kunde, der eine weltbekannte Kameramarke liefert, besuchte unser Werk, um seine neue Selektivlötwellenmaschine abzunehmen. Unsere Ingenieure führten Live-Demos auf ihren tatsächlichen Platinen durch, schulten ihr Team in Programmierung, Kalibrierung und täglicher Pflege und ließen sie die Entstehung perfekter Verbindungen in Echtzeit auf dem CCD-Monitor beobachten. Die praktische Sitzung gab ihnen 100-prozentiges Vertrauen in einen schnellen und reibungslosen Start zu Hause und bewies die echte globale Unterstützung von I.C.T.
| Professioneller Service und Schulung
Von der schlüsselfertigen Installation und Inbetriebnahme bis hin zur lebenslangen Wartung und Upgrades: I.C.T deckt Sie überall auf der Welt ab. Zwanzig engagierte Ingenieure kümmern sich um Linienlayout, Prozessoptimierung und ausführliche Schulungen – vor Ort oder aus der Ferne. Ersatzteilzentren auf mehreren Kontinenten und eine 24-Stunden-Reaktion sorgen dafür, dass Ihre Select Offline-Wellenlötmaschine Jahr für Jahr die höchste Betriebszeit hat.
| Kundenlob
Kunden schwärmen von unseren geduldigen, fachkundigen Ingenieuren, die bei der Abnahme und Inbetriebnahme gründlich geschult werden. Sie lieben es, wie die selektive Wellenlötmaschine Flussmittelpunkte festnagelt, die perfekte Wellenhöhe beibehält und mit ihren kinderleichten Bedienelementen Defekte beseitigt. Die kugelsichere Verpackung kommt jedes Mal makellos an, und Remote-Reparaturen am selben Tag sowie blitzschneller Vor-Ort-Support machen I.C.T zu dem Partner, um den sie sich keine Sorgen machen müssen.
| Branchenzertifizierungen
Jede I.C.T Selektivlötwellenmaschine trägt CE für Sicherheit, RoHS für Umweltkonformität, ISO9001 für Qualitätsmanagement und mehrere Patente auf Strahlventile, Pumpen und Lasererkennung. Diese weltweit anerkannten Gütezeichen beweisen, dass Sie eine sichere, umweltfreundliche und innovative Select Offline-Wellenlötmaschine erhalten, die den höchsten Standards entspricht.
| Über I.C.T Unternehmen und Fabrik
Seit 2012 sind wir mit vollständig eigener Forschung und Entwicklung und einer 12.000 m² großen, hochmodernen Fabrik schnell gewachsen. 89 Teammitglieder – darunter 20 Ingenieure – und acht Niederlassungen betreuen über 1.600 Kunden in 72 Ländern. Strenge Inspektionen und umfassende Qualitätssysteme stützen jede selektive Wellenlötmaschine, während echte schlüsselfertige Lösungen – Planung, Ausrüstung, Schulung, Optimierung – Elektronikherstellern weltweit dabei helfen, mit der Select Offline-Wellenlötmaschine zu dominieren.
