I.C.T-Acrab350
I.C.T
| Menge: | |
|---|---|
| I.C.T Acrab-Serie PCB DIP-Lötmaschine
Die I.C.T DIP-Lötmaschine der Acrab-Serie PCB ist das bewährte Arbeitstier für die Durchsteckmontage in großen Stückzahlen weltweit. Drei Modelle verarbeiten 350 mm, 450 mm oder 615 mm PCBs. Fortschrittliches Flussmittelspray, lange Vorheizzonen, ultrastabile Doppelwelle und intelligente PC+PLC-Steuerung sorgen für hervorragende Benetzung und keine Brückenbildung auf komplexen Automobilplatinen. Durch den optionalen Stickstoffschutz entsteht eine Punktwellenlötmaschine, die die Krätze um bis zu 90 % reduziert und spiegelhelle Verbindungen erzeugt, während gleichzeitig jede Menge Lot und Energie eingespart werden. Werkzeuglose Wartung und weltweiter Vor-Ort-Service sorgen dafür, dass Ihre Linie mit maximalem Gewinn läuft.
| Besonderheit
Japanische Kuroda-Präzisionsdüsen und Schrittmotorantrieb garantieren eine gleichmäßige, wiederholbare Flussmittelbeschichtung. Das gesamte Modul lässt sich wie eine Schublade herausziehen und verfügt über eine automatische Reinigung, einen Standardfilter und eine integrierte Absaugung. Wenn Sie das optionale Stickstoffflussmittelsystem hinzufügen, erhalten Sie eine echte Punktwellenlötmaschine, die die Kammer sauber hält und den Flussmittelverbrauch drastisch senkt.
Drei unabhängige 1800-mm-Heißluft- und IR-Zonen mit horizontalem Reflow-Design und dicker Isolierwatte erreichen 250 °C in nur 15 Minuten und halten ±2 °C über den gesamten Zeitraum PCB. Steckmodule im Schubladenstil ermöglichen einen werkzeuglosen Service. Die optionale Vorwärmung an der Oberseite bewältigt die dicksten Mehrschichtplatten perfekt, bevor sie auf die Welle treffen.
Die patentierte Synchronkette und die hochbelastbaren Doppelhaken-Titanfinger transportieren PCBs mit einer Breite von bis zu 615 mm, ohne dass sie herunterfallen – selbst schwere Automobilteile. Die Geschwindigkeitsgenauigkeit liegt bei ±2 mm/min. Die standardmäßige automatische Fingerreinigung und die optionale elektrische Breitenverstellung machen sie zur idealen PCB DIP-Lötmaschine für jede High-Mix-Linie.
Der einteilige emaillierte Topf aus Gusseisen fasst 500–700 kg bleifreies Lot und bleibt jahrelang perfekt flach. Die Höhenabweichung bei zwei Wellen beträgt weniger als 0,5 mm. Optionale Stickstoffabdeckung plus automatische Schlacke-Rückführungskanal-Slash-Oxidation, die für glänzende Vollkehlen und enorme Loteinsparungen sorgt – die wahre Leistung einer Punktwellenlötmaschine.
Hochleistungs-Konvektionsventilatoren von oben (optionale Zwangskühlung oben und unten) kühlen die Platine nach dem Löten schnell ab, verhindern Hitzeschäden an empfindlichen Teilen und sorgen für ein schönes Aussehen des Lötmittels, selbst auf dicken Platinen, die direkt von Bestückungsmaschinen kommen.
Der benutzerfreundliche PC+SPS-Touchscreen mit PID+SSR-Heizung ermöglicht eine punktgenaue Temperaturregelung und Live-Überwachung. Automatischer Standby, vollständiger Alarmverlauf, manueller Notfallmodus und mehrere Sicherheitsebenen (CE/UL-zertifiziert) minimieren Zinnverschwendung und sorgen dafür, dass jeder Bediener auf dieser zuverlässigen PCB DIP-Lötmaschine sicher und produktiv ist.
| Liste der DIP-Leitungsausrüstung
| Modell | Acrab 350 | Acrab 450 |
| Dimension (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Stromversorgung | 3P5W,380/220V 50Hz | 3P5W,380/220V 50Hz |
| Startleistung | 33 kW | 33 kW |
| Betriebsleistung | 8 kW | 8 kW |
| Steuerungssystem | PC+SPS | PC+SPS |
| Vorwärmzone | 3 | 3 |
| Vorheizdauer | 1800 mm | 1800 mm |
| Vorheiztemp. | (Raumtemperatur) -250 °C | (Raumtemperatur) -250 °C |
| PCB Breite (mm) | 50-350mm | 50-450mm |
| Finger | Federdruckfinger (Standard); Option: Federdruckfinger, Entenmaulfinger | |
| Fassungsvermögen des Löttopfs | Bleifrei 500 kg | |
| Maschinengewicht (kg) | Ca. 1600 kg | Ca. 1900 kg |
* I.C.T arbeitet immer wieder an Qualität und Leistung, Spezifikationen und Erscheinungen können ohne besondere Ankündigung aktualisiert werden.
| Liste der DIP-Leitungsausrüstung

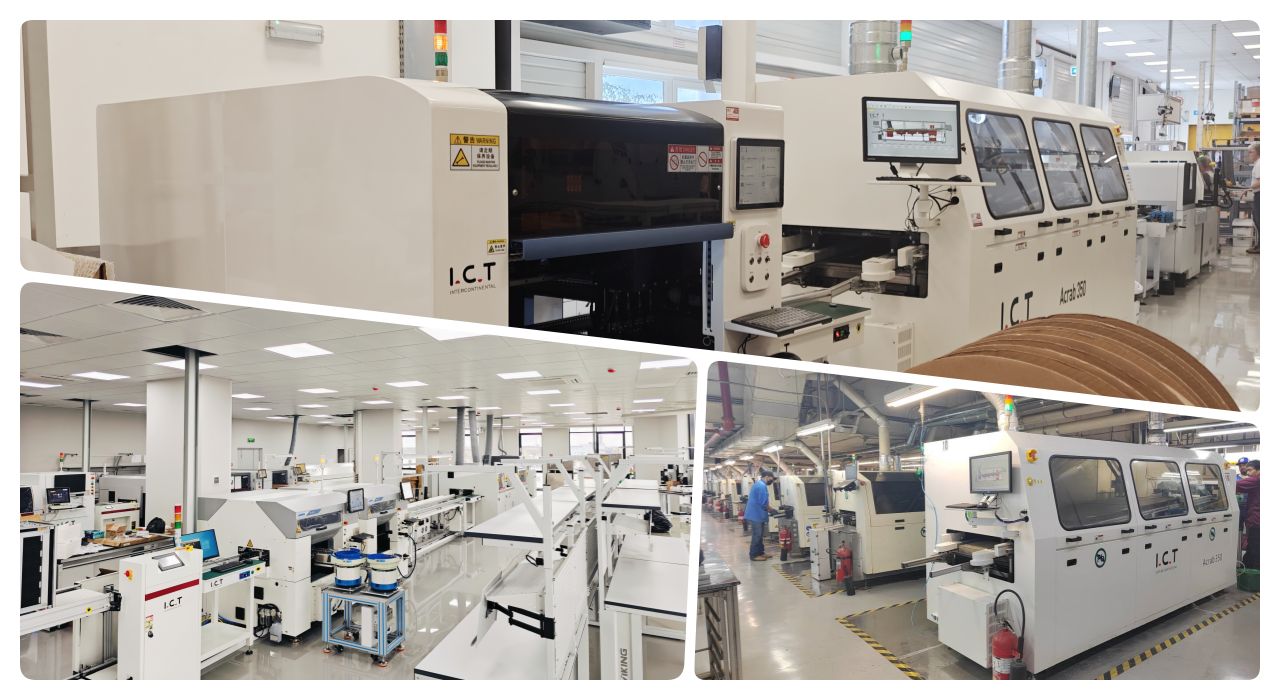

I.C.T bietet eine vollautomatische DIP-Linie rund um die Acrab-Serie: Hochgeschwindigkeits-Einlegemaschinen, Smooth-Wave-Lade-/Entladegeräte und intelligente Montagebänder. In Kombination mit Stickstoffschutz wird es zur ultimativen Punktwellenlötmaschinenlinie für Automobil-, Haushaltsgeräte- und Industrieplatinen – mit null Fehlern, minimaler Schlacke und maximalem Durchsatz. Der modulare Aufbau wächst mit Ihrem Unternehmen, während der globale Vor-Ort-Service eine Betriebszeit von nahezu 100 % gewährleistet.
| Produktname | Zweck in der DIP-Leitung |
|---|---|
| Automatische Einlegemaschine | Platziert Komponenten automatisch und präzise auf PCBs für die DIP-Produktionslinie. |
Schmilzt Lot, um während des THT-Einsteckvorgangs feste Verbindungen auf PCBs zu bilden. | |
Trägt das Lot selektiv auf bestimmte Bereiche auf, um eine präzise THT-Montage zu ermöglichen | |
Prüft Lötverbindungen und Platzierungsfehler an DIP-Bauteilen PCB. | |
Platineneingabemaschine und Platinenausgabemaschine | |
| DIP-Peripheriegerät | Peripherieprodukte der DIP-Produktionslinie |
| Kundenerfolgsvideo
I.C.T Ingenieure flogen nach Mexiko, um mehreren Fabriken zu helfen. Ein Kunde aus der Automobilelektronik betreibt jetzt zwei völlig unterschiedliche PCBA-Designs auf der Acrab 350 PCB DIP-Lötmaschine mit kundenspezifischen Vorrichtungen – beide mit perfekter Benetzung und ohne Brücken. In derselben Anlage laufen auch unsere Beschichtungslinie und die SS-540-Selektiveinheit einwandfrei. Sie zeichneten ein begeistertes Video-Testimonial auf, in dem sie die Gesamtlösung und den blitzschnellen Support vor Ort lobten.
| Expertendienste und Schulungen
Wir kümmern uns um alles: Installation, umfassende Prozessschulung, kostenlose Garantieteile, Fernhilfe rund um die Uhr und regelmäßige Besuche vor Ort. Unsere 20 ausländischen Ingenieure sorgen dafür, dass Ihr Team die PCB DIP-Lötmaschine in nur wenigen Tagen mit einer First-Pass-Ausbeute von über 99,5 % in Betrieb nimmt und dann die Parameter weiter optimiert, um über Jahre hinweg maximalen Gewinn zu erzielen.
| Kundenstimmen
'Die Verpackung ist sehr sicher und professionell.' 'Ihre Ingenieure sind geduldig und kompetent; sie haben alle Probleme in zwei Tagen gelöst.' 'Die Wellenlötmaschine läuft stabil und nahezu ohne Schlacke – echte Energieeinsparung!' 'Die Reaktionsgeschwindigkeit ist erstaunlich; Fragen werden jederzeit innerhalb einer Stunde beantwortet.'
| Qualitätszertifizierungen
Jede I.C.T PCB DIP-Lötmaschine trägt CE, RoHS, ISO9001:2015 und mehrere Erfindungspatente. Jede Einheit durchläuft in unserem Werk in Dongguan einen 72-stündigen Volllast-Einbrennvorgang und eine strenge Inspektion, um jahrelangen störungsfreien Hochleistungsbetrieb zu gewährleisten.
| Über I.C.T Unternehmen und Fabrik
Seit 2012 sind wir in einer modernen 12.000 m² großen Fabrik in Dongguan, China, auf fast 90 Mitarbeiter angewachsen. Wir entwerfen und bauen alle Kernkomponenten im eigenen Haus unter strengen Qualitätssystemen. Über 1.600 Kunden in 72 Ländern vertrauen uns für komplette SMT/DIP-Leitungen. Acht Auslandsbüros und 20 Außendiensttechniker bieten weltweit schnellen Service vor Ort – Ihr langfristiger Partner für Punktwellenlötmaschinenlösungen.
