Die automatische Einfügungsmaschine für Axialleitungskomponenten dient zum automatischen Einsetzen von Axialleitungsteilen in die DIP- und THT PCB-Montage. Es eignet sich für Komponenten wie Widerstände, Dioden, Induktivitäten, Sicherungen, Jumper, Kondensatoren und Transistoren. In vielen Fabriken werden diese Teile immer noch von Hand eingesetzt, was die Produktion verlangsamen und zu Qualitätsunterschieden zwischen den Bedienern führen kann. Diese Maschine trägt dazu bei, dass das Einsetzen schneller, sauberer und wiederholbarer ist. Es unterstützt Hochgeschwindigkeitseinfügung, flexible Einspeisung, Einfügung von Überbrückungsdrähten, automatische Wiederherstellung und Einfügungsrichtung von 0–360°. Für Kunden, die Leistungsplatinen, Steuerplatinen, LED-Platinen, Geräteplatinen und Industrieelektronik bauen, trägt es dazu bei, den THT-Prozess vor dem Löten und Prüfen zu verbessern.
| Produktmerkmale
Das Einlegesystem ist für eine stabile Tagesproduktion ausgelegt. Eine starke mechanische Struktur und hochwertige Teile tragen dazu bei, dass die Maschine auch über lange Schichten hinweg läuft. Das Koordinatenpositionierungssystem unterstützt das genaue Einsetzen, sodass axiale Komponenten mit besserer Konsistenz in den PCB-Löchern platziert werden können. Wenn die Produktionslinie auf einen anderen Platinen- oder Komponententyp umgestellt wird, unterstützt die Einlegestruktur einen schnelleren Wechsel und trägt dazu bei, Wartezeiten zu verkürzen.
Das Fördersystem arbeitet mit einer um 360° drehbaren Plattform. Der Servomotor steuert den Drehwinkel genau, was der automatischen Einfügungsmaschine für axiale Führungskomponenten dabei hilft, verschiedene Einfügungsrichtungen auf demselben PCB zu bewältigen. Die Zylinderdruckplatte hilft bei der Positionierung des PCB mit kleinen Fehlern. Die mechanische Leitblechstruktur unterstützt eine stabile Brettbewegung, während die Stufenbandübertragung und die Sensorstoppsteuerung für eine reibungslose PCB-Übertragung sorgen. Dieses Design eignet sich für automatische PCB-Baugruppen, bei denen stabiler Transport und präzises Einsetzen zusammenwirken müssen.
Das Biegesystem hilft dabei, axiale Komponentenleitungen nach dem Einsetzen zu formen. Eine gute Bleiformung ist wichtig, da sie die Lötstabilität im nächsten Prozess beeinträchtigen kann. Die Biegestruktur soll sowohl das PCB als auch das Bauteil schützen und so das Risiko einer Beschädigung während der Produktion verringern. Außerdem ist es einfach auszutauschen und zu warten, sodass das Produktionsteam die Maschine mit weniger Ausfallzeiten in gutem Betriebszustand halten kann.
Das Jumper-System verwendet eine unabhängige Zuführmethode. Es unterstützt den Überbrückungsdrahtvorschub mit präziser Motorsteuerung und trägt so zur Verbesserung der Vorschubgenauigkeit bei. Je nach PCB-Design können unterschiedliche Überbrückungsdrahtdurchmesser verwendet werden. Dies macht die Einführmaschine für axiale Bleikomponenten flexibler als eine einfache Einführplattform. Es kann sowohl axiale Komponenten als auch Überbrückungsdrähte verarbeiten, was für Kunden hilfreich ist, die gemischte Durchsteckplatinen herstellen.
Das Zuführsystem ist für die High-Mix-Produktion ausgelegt. Es unterstützt die automatische Wiederholungszuführung und die ununterbrochene Nachzuführung und trägt so dazu bei, die Materialwartezeit zu verkürzen. Je nach Produktionsanforderungen können verschiedene Feeder-Eingangskonfigurationen ausgewählt werden. Für Elektronikfabriken mit vielen Platinentypen ist eine stabile Zuführung von großer Bedeutung. Wenn die Fütterung nicht reibungslos verläuft, kann die gesamte DIP-Linie schneller aus dem Rhythmus geraten als eine Kaffeemaschine am Montagmorgen.
Das Steuerungssystem ist auf Industrie 4.0- und EU-CE-Standards ausgelegt. Ein dediziertes IO-Kontrollzentrum entspricht den tatsächlichen Arbeitsanforderungen der Maschine. Die vollständige Regelung im geschlossenen Regelkreis sorgt für eine schnellere Reaktion und eine bessere Effizienz. Das modulare Steuerungssystem trägt außerdem dazu bei, die Wartungskosten zu senken. Mit LCD-Touchscreen-Bedienung und Programmspeicherung bietet die Auto Axial Insertion Machine dem Bediener eine klare Möglichkeit, die Produktion zu verwalten, Programme zu ändern und den Betriebsstatus zu überprüfen.
Die Axial-Auto-Insertion-Maschine unterstützt die automatische Wiederherstellung und trägt so dazu bei, dass die Produktion nach bestimmten Betriebsproblemen schneller wieder aufgenommen werden kann. Die Einfügerichtung kann in 1°-Schritten von 0° bis 360° angepasst werden, was mehr Freiheit für verschiedene PCB-Layouts bietet. Die Maschine unterstützt außerdem die Steuerung des Bleibiegewinkels und der Bleibiegelänge, Mikrocomputerbetrieb, chinesische und englische Sprachoptionen sowie die LCD-Touchscreen-Steuerung. Für unterschiedliche Produkte können mehr als 2000 Programme hinterlegt werden. Der PCB wird beim Einsetzen durch Stift und Klemme fixiert, was zur Verbesserung der Platinenstabilität beiträgt. Aufgrund dieser Details eignet sich die automatische Einfügungsmaschine für Axialleitungskomponenten als praktische automatische Einfügungsmaschine für PCB-Baugruppen.
| Spezifikation
| Spezifikation | A131M | A131H |
|---|---|---|
| Komponentenversorgungseingang | 10 Stück (Option: 30, 40, 50, 100 Stück) | 20 Stück (Option: 30, 40, 50, 100 Stück) |
| Einfügungsgeschwindigkeit | 25000 CPH, max. 0,12 s/Punkt (0,14 s, 0,16 s, 0,18 s/Punkt änderbar) | 25000 CPH, max. 0,12 s/Punkt (0,14 s, 0,16 s, 0,18 s/Punkt änderbar) |
| Einführungsspanne | Komponente: 5~22 mm, Jumper: 5~26 mm | Komponente: 5~22 mm, Jumper: 5~26 mm |
| Jumper-Feeder | 0,5–0,7 mm, unabhängige Zuführung | 0,5–0,7 mm, unabhängige Zuführung |
| Insertionswiederherstellung | Automatische Wiederherstellung | Automatische Wiederherstellung |
| Einfügungsrichtung | 0 ~ 360 ° Richtung durch 1 ° Inkrement | 0 ~ 360 ° Richtung durch 1 ° Inkrement |
| Biegewinkel der Komponentenleitung | 35°±15° | 35°±15° |
| Länge der Komponentenleitungsbiegung | 1,2 ~ 2,2 mm | 1,2 ~ 2,2 mm |
| Komponententyp | Jumper, Kondensator, Transistor, Diode, Induktor, Widerstand, Sicherung usw., 52-90 mm Standardpaket | Jumper, Kondensator, Transistor, Diode, Induktor, Widerstand, Sicherung usw., 52-90 mm Standardpaket |
| Präzision einfügen | 0,05 mm | 0,05 mm |
| PCB Größe | 50* 50~380* 380mm | 50* 50~380* 380mm |
| Insertionsbereich | 50*50~370* 370mm | 50* 50~370* 370mm |
| PCB Gewicht | <1,0 kg | <1,0 kg |
| PCB Dicke | 1,0 ~ 2,0 mm | 1,0 ~ 2,0 mm |
| PCB behoben | Stift + Klemme | Stift + Klemme |
| Transporthöhe | 900 ± 20 mm | 900 ± 20 mm |
| Transportrichtung | R~L (Optional: L~R) | R~L (Optional: L~R) |
| Transportzeit | 3-4s | 3-4s |
| Arbeiten | Mikrocomputer, LCD -Touchscreen | Mikrocomputer, LCD -Touchscreen |
| Sprache | Chinesisch, Englisch | Chinesisch, Englisch |
| Programmmenge | 2000+ | 2000+ |
| Luftdruck | 0,45 ~ 0,6 MPa | 0,45 ~ 0,6 MPa |
| Luftquellenströmung | 110 l/min | 110 l/min |
| Stromversorgung | 1p, 220AC ± 10%, 50/60 Hz | 1p, 220AC ± 10%, 50/60 Hz |
| Leistung | 2,0 kVA | 2,0 kVA |
| Dimension | L2080* B1750* H1600mm | L2080* B1750* H1600mm |
| Größe der Zuführstation | 10Feeder: 1360* 1000* 1460mm, 20Feeder: 1860* 1000* 1460mm, 30Feeder: 2360* 1000* 1460mm | 10Feeder: 1360* 1000* 1460mm, 20Feeder: 1860* 1000* 1460mm, 30Feeder: 2360* 1000* 1460mm |
| Gewicht | 1300 kg | 1300 kg |
*I.C.Tarbeitet weiterhin an Qualität und Leistung, Spezifikationen und Aussehen können ohne besondere Ankündigung aktualisiert werden. Falls abweichend, folgen Sie bitte der neuen Liste

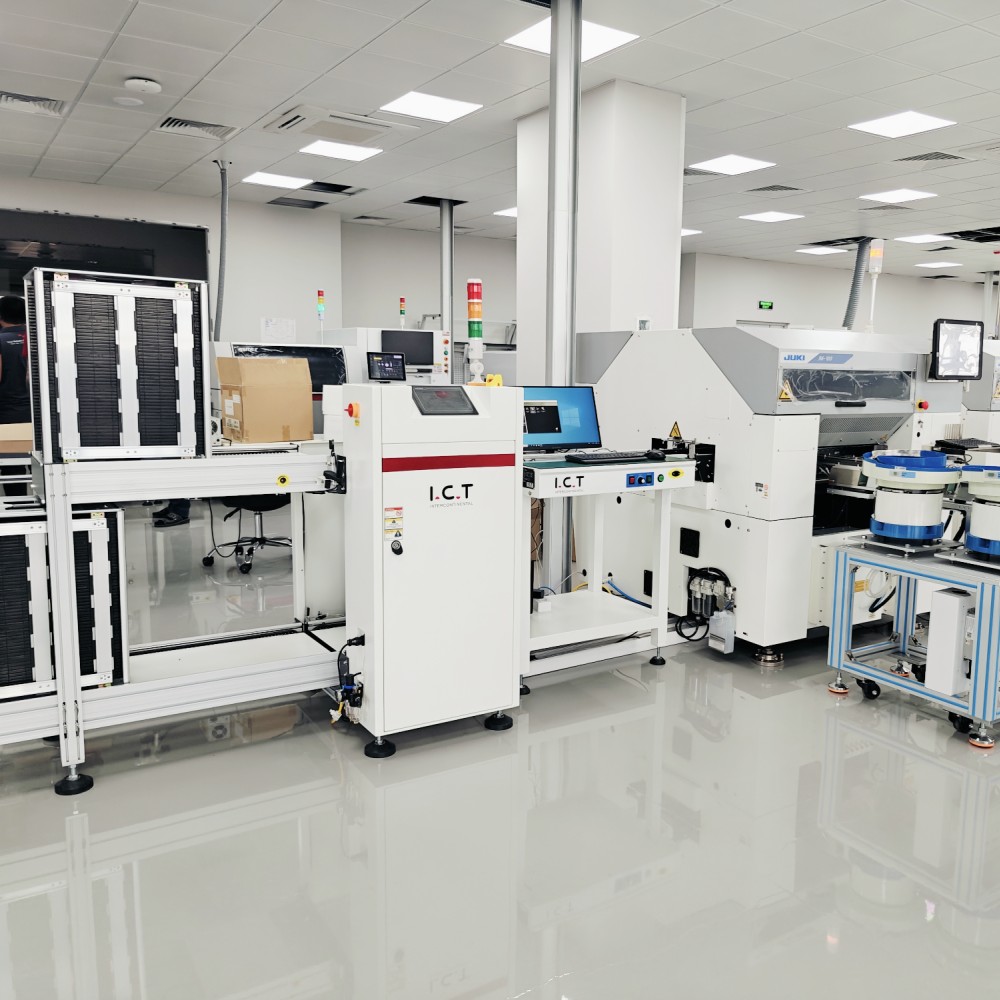

| Ausrüstungsliste der DIP-Leitung
I.C.T kann komplette DIP- und THT-Produktionslinienausrüstung entsprechend der PCB-Größe, dem Komponententyp, dem Prozessablauf, dem Kapazitätsziel und dem Fabriklayout des Kunden bereitstellen. Zu den zugehörigen Geräten gehören manuelle Bestückungslinien, axiale Bestückungsmaschinen, radiale Bestückungsmaschinen, Sonderform-Bestückungsmaschinen, Wellenlötmaschinen, selektive Lötmaschinen, DIP-AOI-, PCB-Förderer, Lader, Entlader, Reparaturstationen und Testunterstützung. Bei einem kompletten Durchgangslochprozess wird die automatische Einfügungsmaschine für Axialleitungskomponenten normalerweise vor dem Löten verwendet, um den manuellen Einfügungsaufwand zu reduzieren und die Konsistenz zu verbessern. I.C.T hilft Kunden bei der Planung von Anlagenlayout, Förderrichtung, Transporthöhe, Lötverbindung, Inspektionsposition und zukünftiger Linienerweiterung.
