I.C.T-OFM-Serie
I.C.T
| Menge: | |
|---|---|

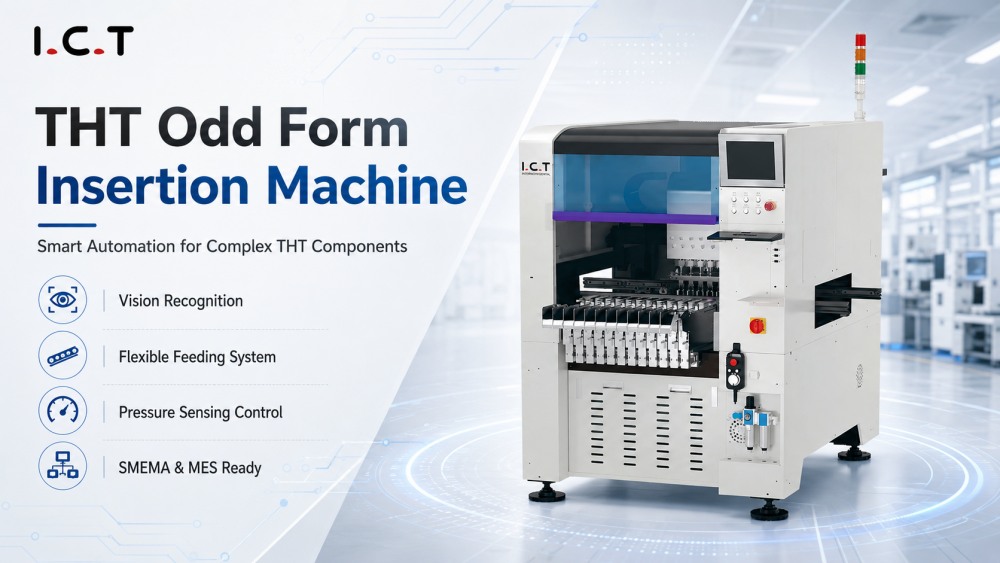

Die I.C.T-Einfügungsmaschine für ungerade Formen ist für THT- und DIP-Produktionslinien konzipiert, die eine automatische Einfügung unregelmäßiger Komponenten erfordern. Es kann Steckverbinder, Schalter, Buchsen, Transformatoren, Spulen, Anschlüsse, Kondensatoren, Widerstände, ICs, RAM und andere speziell geformte Teile verarbeiten. Die Maschine verfügt über einen modularen Aufbau, eine intelligente Bedienoberfläche, eine Komponentenbibliotheksverwaltung, ein eingebettetes Feeder-Design, Polaritätserkennung, Druckmessung und Software-Datenverwaltung. Im Vergleich zur manuellen Einfügung trägt es dazu bei, den Arbeitsaufwand zu reduzieren, eine umgekehrte Einfügung zu vermeiden, die Einfügungskonsistenz zu verbessern und eine höhere Produktionseffizienz zu unterstützen. Die OFM-Serie umfasst die Modelle OFM-4 und OFM-6 mit 4 oder 6 Einlegeköpfen für unterschiedliche Produktionskapazitätsanforderungen.
| Produktmerkmale

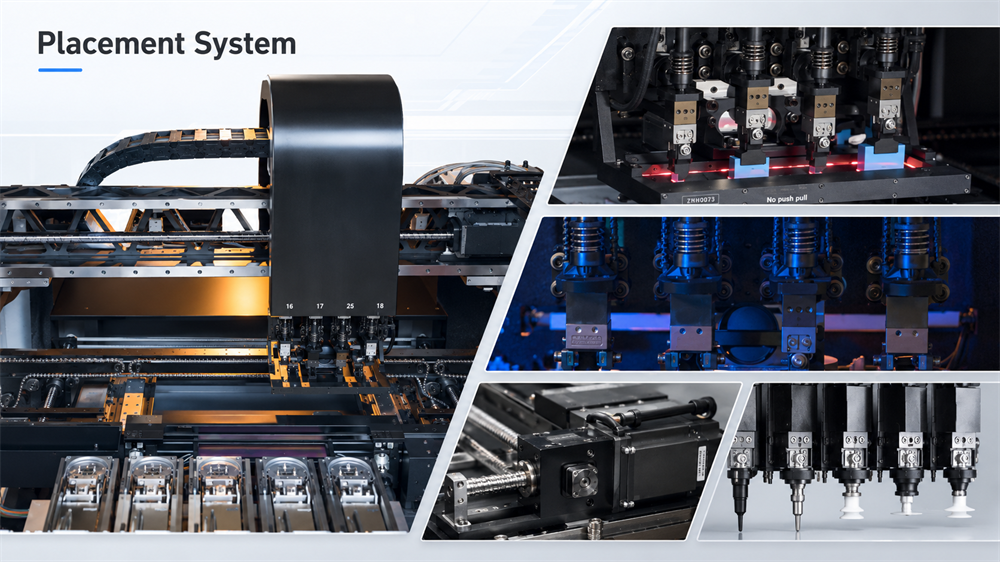

Das Bestückungssystem ist der Kernbestandteil dieser Sonderform-Einfügungsmaschine. Es verwendet einen Hochgeschwindigkeitskopf, eine Kugelumlaufspindelstruktur, einen Winkeldrehmotor und eine Einführhöhensteuerung mit geschlossenem Regelkreis, um das genaue Einsetzen von Bauteilen zu unterstützen. Das hochpräzise Inline-Kamera- und Algorithmussystem kann vor dem Einsetzen unterschiedliche Bauteilformen identifizieren und so die Maschine bei der Handhabung komplexerer Teile in der realen Produktion unterstützen. I.C.T verwendet außerdem ein Druckkontrollsystem während des Z-Achsen-Einfügevorgangs. Dies hilft der Maschine, den Pin-Status zu erkennen und die effektive Einsteckhöhe sicherer zu steuern. Für spezielle Komponenten können das bewegliche Teil und die Düse basierend auf dem tatsächlichen Komponententyp des Kunden angepasst werden.

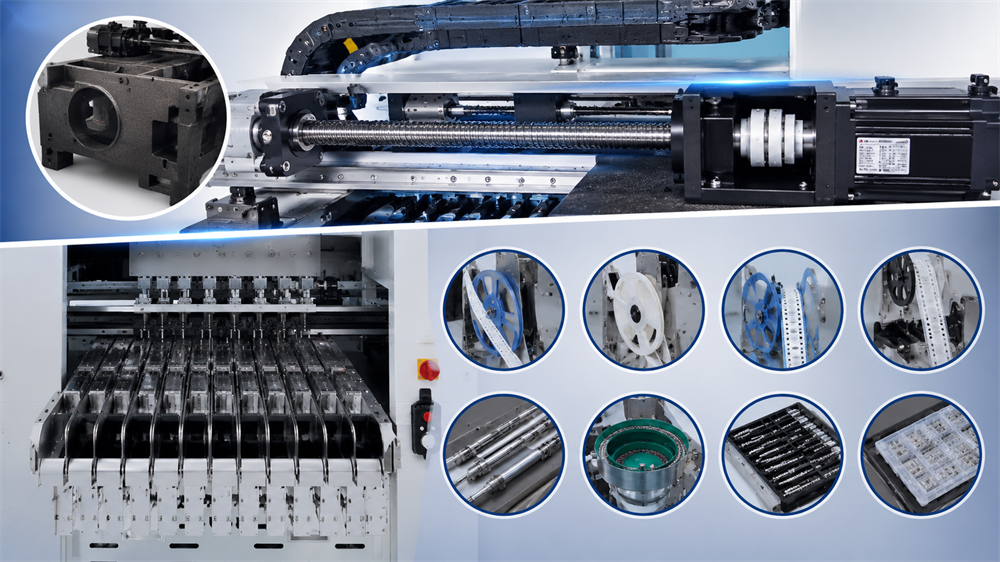

Das Antriebssystem verwendet Gussteile, um die Maschine bei Hochgeschwindigkeitsbewegungen stabil zu halten. Die XY-Achse verfügt über Servomotoren und Hochleistungs-Kugelumlaufspindeln, die zur Verbesserung der Einführgenauigkeit und der langfristigen Laufstabilität beitragen. Hochwertige bewegliche Teile unterstützen die kontinuierliche Produktion und reduzieren Vibrationen während des Betriebs. Das Fütterungssystem verwendet eine stabile Futterbank und für eine höhere Futterkapazität ist eine doppelseitige Futterbank optional. Die schnelle Steckschnittstelle erleichtert die Installation des Futterspenders, während das Design der Führungsrille dazu beiträgt, die Futterpräzision aufrechtzuerhalten. Diese fortschrittliche Einlegemaschine für ungerade Formen kann Axialband-, Radialband-, Radialband-90°-, Rohr-, Schüssel- und Schalenzuführungen unterstützen und gibt Fabriken mehr Flexibilität für die Produktion gemischter Komponenten.

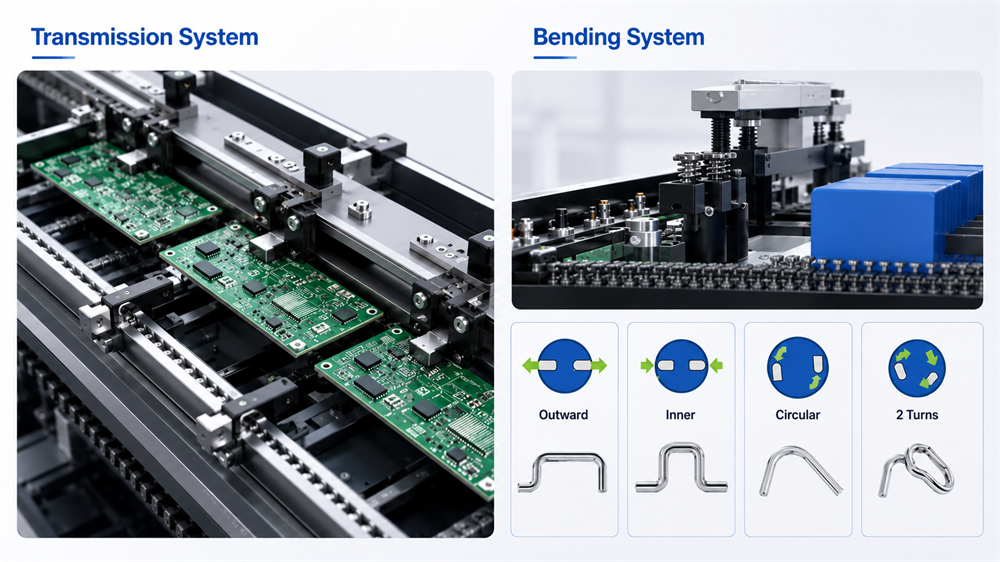

Das Übertragungssystem nutzt ein dreistufiges Förderbanddesign, um die Eingabe- und Ausgabezeit PCB zu verkürzen. Ein hochpräziser PCB-Auflagetisch hilft dabei, die Platine während des Einsetzens stabil zu halten, während das seitliche Klemm- und das obere Klemmsystem das PCBA fest halten. Dies ist wichtig, da Teile mit ungewöhnlicher Form möglicherweise Kraft beim Einsetzen erfordern und die Bewegung der Platine die Qualität des Einsetzens beeinträchtigen kann. Das optionale Biegesystem kann die Leitungen nach dem Einsetzen entsprechend den Prozessanforderungen formen. Es unterstützt das Biegen nach außen, das Biegen nach innen, das Biegen im kreisförmigen Winkel und das Biegen mit zwei Windungen. Obwohl die Biegefunktion die Arbeitseffizienz der Maschine beeinträchtigen kann, kann sie dazu beitragen, lose Komponenten zu verhindern und eine stabilere nachgelagerte Lötqualität zu unterstützen.

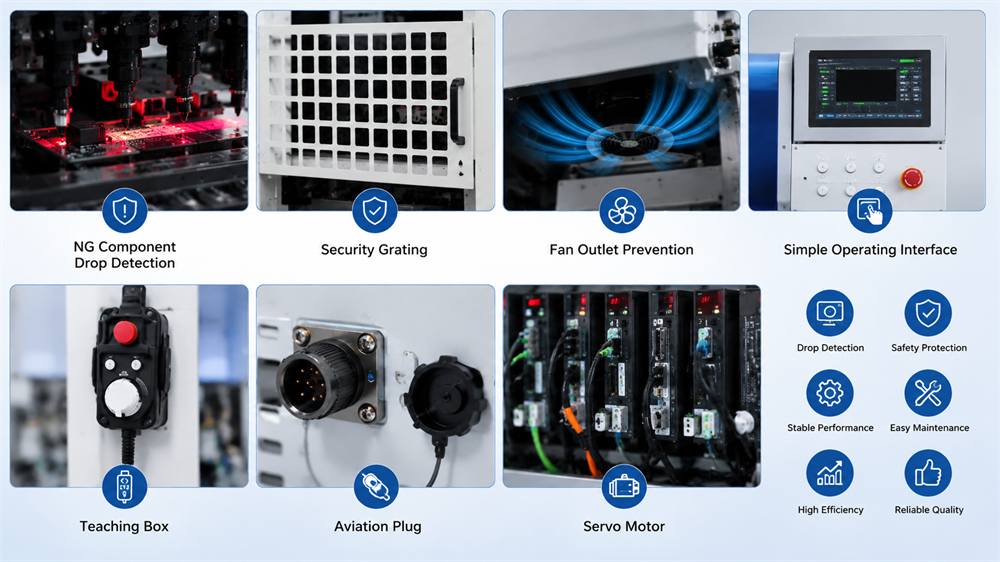

Die I.C.T OFM-Serie umfasst mehrere praktische Funktionen für eine sicherere und einfachere Produktion. Die Maschine unterstützt die Fallerkennung von NG-Komponenten, Sicherheitsgitter, Lüfteraustrittsverhinderung, einfache Bedienoberfläche, Lernbox, Luftfahrtstecker und Servomotordesign. Die intelligente Schnittstelle erleichtert den täglichen Betrieb für Techniker, während die Komponentenbibliothek den schnellen Abruf voreingestellter Komponenteninformationen ermöglicht. Die Maschine unterstützt auch die Datenverwaltung, um menschliche Fehler zu reduzieren. Mit Industrie 4.0-Softwareverwaltung, Fernüberwachung, SMEMA- und MES-Anbindung kann die Odd Form Inserter Machine an moderne PCB-Montageproduktionsmanagementsysteme angeschlossen werden.
| Spezifikation
| Spezifikation | OFM-4 | OFM-6 |
|---|---|---|
| Kopf einsetzen | 4 | 6 |
| Feeder-Bank | Einseitig | Doppelseitig |
| Max. Feeder-Eingang (Radialband) | 12 | 24 |
| Feeder-Typ | Axialband, Radialband, Radialband 90°, Tube, Schüssel, Tablettzuführung | Axialband, Radialband, Radialband 90°, Tube, Schüssel, Tablettzuführung |
| Maximale Komponentengröße | φ50 (35*35) mm | φ50 (35*35) mm |
| Komponentenhöhe | ≤35mm | ≤40mm |
| Komponentenauswahl | Düse / Klemme | Düse / Klemme |
| Geschwindigkeit einfügen | 0,7S | 0,7S |
| Genauigkeit einfügen | ± 0,05 mm | ± 0,05 mm |
| Strom einstecken | ≤98N | ≤29,4N |
| Komponententyp | Stecker, Schalter, Sockel, Transformator, Spule, Port, Kondensator, Widerstand, IC, RAM usw. | Stecker, Schalter, Sockel, Transformator, Spule, Port, Kondensator, Widerstand, IC, RAM usw. |
| PCB Größe (L*B) | 70* 70 ~ 410* 500mm | 70* 70 ~ 410* 500mm |
| Transportraum (oben) | 35mm | 40mm |
| Transportraum (unten) | 20mm | 20mm |
| Max. PCB Gewicht | 5 kg | 5 kg |
| PCB Dicke | 0,6~2mm | 0,6~2mm |
| PCB Eingeschlossene Seitenbreite | ≥5mm | ≥5mm |
| PCB behoben | Servomotor-Heben + Zylinderklemmen | Servomotor-Heben + Zylinderklemmen |
| Transporttyp | Kette, 3 Abschnitte | Kette, 3 Abschnitte |
| Transportrichtung | L nach R (R nach L) | L nach R (R nach L) |
| Transportbreitenanpassung | Auto | Auto |
| Transporthöhe | 900 ± 20 mm | 900 ± 20 mm |
| Einsteckmodul mit gebogenen Leitungen | Option | Option |
| SMEMA- und MES-Verbindung | Standard | Standard |
| PCB CCD markieren | 1 | 1 |
| Komponenten-CCD | 4 | 3 |
| Betriebssystem | Windows | Windows |
| Luftversorgung | 0,5–0,65 MPa | 0,5–0,65 MPa |
| Maximale Kraft | 6,5 kW | 6,5 kW |
| Run Power | 3,5 kW | 3,5 kW |
| Dimension | 1300* 1700* 2000mm | 1450* 1750* 2100mm |
| Gewicht | 1650 kg | 1700 kg |
*I.C.Tarbeitet weiterhin an Qualität und Leistung, Spezifikationen und Aussehen können ohne besondere Ankündigung aktualisiert werden. Falls abweichend, folgen Sie bitte der neuen Liste
| Ausrüstungsliste der DIP-Leitung
I.C.T kann die Maschine zum Einsetzen von Bauteilen mit ungeraden Formen in eine komplette DIP-Produktionslinie integrieren. Zu den zugehörigen Geräten gehören manuelle Bestückungslinien, automatische Bestückungsmaschinen, Wellenlötmaschinen, Selektivlötmaschinen, DIP-AOI-, PCB-Förderer, Lader, Entlader, Reparaturstationen, Lötroboter und Unterstützung bei Funktionstests. In einem typischen DIP-Prozess werden SMT Platinen zunächst mit der oberflächenmontierten Produktion fertig, dann erfolgt THT das Einsetzen der Komponenten, das Löten, die Inspektion, Reparatur und die Endmontage. Bei komplexen Bauteilen, die sich nur langsam oder instabil von Hand einfügen lassen, kann die Sonderform-Bestückungsmaschine einen Teil der manuellen Einlegearbeit ersetzen. I.C.T kann die gesamte Linie basierend auf Komponententyp, PCB Größe, Kapazitätsziel, Fabriklayout und Lötmethode entwerfen.
| Produktname | Zweck in der DIP-Leitung |
|---|---|
| PCB SMT Zeile | Schlüsselfertige Ful-Auto SMT-Montagelinie |
| Automatische Einlegemaschine | Platziert Komponenten automatisch und präzise auf PCBs für die DIP-Produktionslinie. |
Schmilzt Lot, um während des THT-Einsteckvorgangs feste Verbindungen auf PCBs zu bilden. | |
Trägt das Lot selektiv auf bestimmte Bereiche auf, um eine präzise THT-Montage zu ermöglichen | |
Prüft Lötverbindungen und Platzierungsfehler an DIP-Bauteilen PCB. | |
Überprüft die interne Lötqualität und versteckte Fehler in THT-Komponenten. | |
| Riemenmontagelinie | Transportiert PCBs reibungslos durch die DIP-Linie für eine effiziente Montage und Inspektion. |
| Kundenerfolgsvideo
Anfang Dezember besuchte ein I.C.T-Kunde aus Ungarn unser Werk zur Maschinenabnahme seiner maßgeschneiderten vollautomatischen THT-Einstecklinie. Dieses Projekt wurde für die automatisierte PCB-Durchgangslochmontage konzipiert und umfasste eine Odd-Form-Einfügungsmaschine, eine I.C.T-Acrab-Wellenlötmaschine und eine DIP-AOI-Inspektionsmaschine. Während des Werksabnahmeprozesses testeten I.C.T-Ingenieure den Maschinenanschluss, die Komponenteneinfügungsleistung, den Wellenlötprozess, die Inspektionsfunktion und den Gesamtbetrieb der Linie. Der Kunde überprüfte die Ausrüstung genau und besprach Produktionsdetails mit unserem Engineering-Team. Dieses Projekt zeigt, wie I.C.T Kunden mit maßgeschneiderten DIP-Automatisierungslösungen unterstützt, von der Maschinenauswahl und dem Liniendesign bis hin zu Tests, Schulungen und der endgültigen Produktionsvorbereitung.
