I.C.T丨Vollautomatische DIP-Produktionslinie für die Elektronikfertigung

Anteil an:

I.C.T丨Vollautomatische DIP-Produktionslinie für die Elektronikfertigung

I.C.T丨Vollautomatische DIP-Montagelinie für die Elektronikfertigung

Benötigen Sie eine zuverlässige PCB Dip-Montagelinie?Unsere hochwertigen Lösungen nutzen fortschrittliche Technologie und ein kompetentes Team, um jederzeit eine effiziente, präzise Montage mit hochwertigen Ergebnissen zu gewährleisten.Vertrauen Sie uns für alle Ihre PCB-Dip-Montageanforderungen.

Modell:
I.C.T DIP Produktionslinie
Produktmarke:
I.C.T
Produktcode:
DIP Production Line

Verfügbarkeitsstatus:

Menge:



erkundigen In den Einkaufswagen

I.C.T丨Vollautomatische DIP-Produktionslinie für die Elektronikfertigung

Überblick

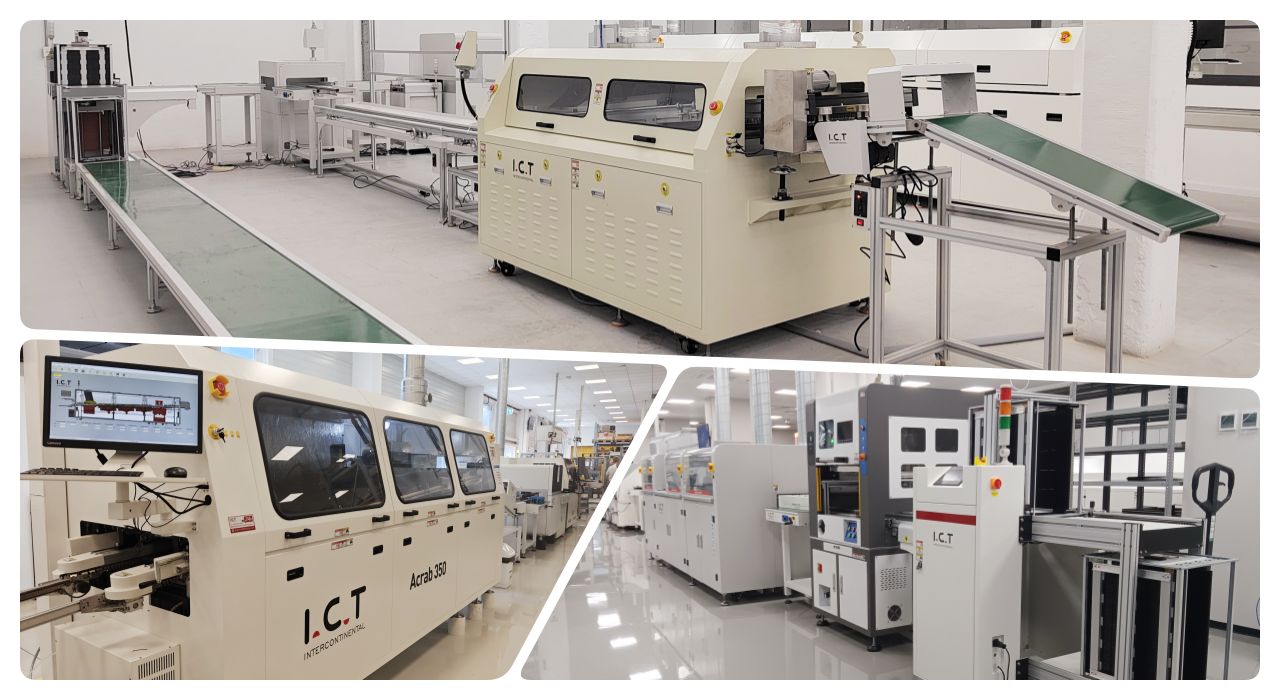

Standard-DIP-Produktionslinie mit 6 m langer Einfügungslinie

I.C.T DIP Produktionslinie 01

3 m Einführleine * 3 → Welle Lader → Wellenlötmaschine → Wellenentlader

Kontaktieren Sie uns für weitere DIP-Linienlösungen >>>>

Produktbeschreibung

Die Herstellung hochwertiger Leiterplatten (PCBs) erfordert intensive Prozesse wie strenge Inspektion, Nacharbeit, Montage und selektives Löten. Um diese Herausforderungen zu bewältigen, bietet I.C.T die vollautomatische DIP Produktion Linie. Dieses System wurde entwickelt, um Kosten zu minimieren, Genauigkeit und Produktivität zu verbessern und Ihre PCB Fertigungs- und Prüfvorgänge von Anfang bis Ende zu rationalisieren.

DIP Einfügezeile (manuell und automatisch)

Manuelle oder automatisierte Geräte fügen Komponenten in vorgebohrte Löcher am PCB ein. Ein Standard-DIP Produktion Die Linie verfügt typischerweise über drei 3 Meter lange Einlegelinien, die eine effiziente und präzise Platzierung der Bauteile gewährleisten.

* Eine oder beide Seiten neben dem Förderband.

* Taiwan Motorbetriebene Kette

* Die Standardlänge beträgt 3 Meter, mit einer Arbeitsstation pro Meter, also insgesamt drei Arbeitsstationen.

* 40-W-Beleuchtung, Lampe von FSL, Kabel 1,5⊃2;, Unterabschnittssteuerung.

PCB Winken Lader

Der Wave Lader ist für die automatische Übergabe der PCB-Platine mit bestückten Bauteilen an die Wellenlötmaschine zuständig. Es reduziert den manuellen Betrieb und verbessert die Produktionseffizienz.

* Automatisiertes PCB Board-Laden, wodurch der manuelle Vorgang reduziert wird.

* Präzises Andockwellenlötverfahren.

* Verbessern Sie die Produktionseffizienz.

Weitere Details>>

Wellenlötmaschine und selektive Wellenlötmaschine

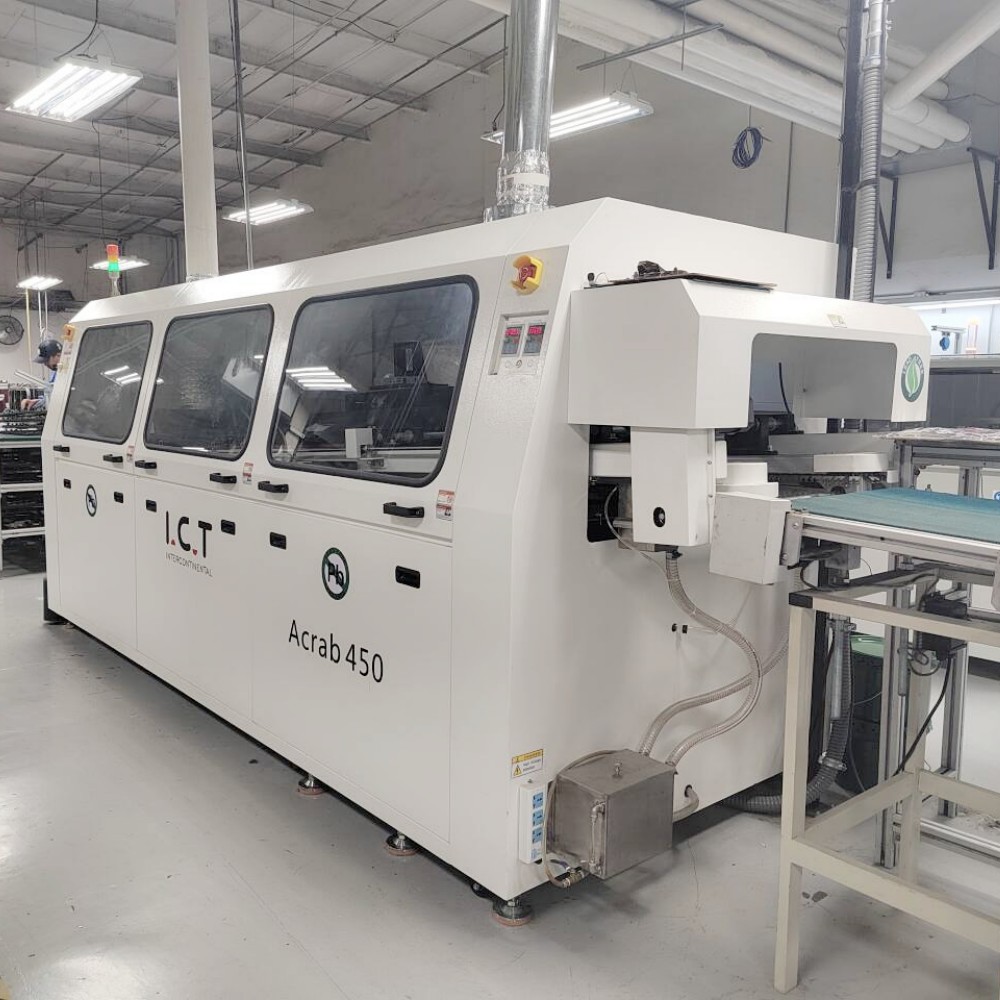

Wellenlötmaschine

Selektive Wellenlötmaschine

Wellenlöten ist eine der Kernausrüstungen der DIP-Produktionslinie. Beim Wellenlöten werden die Komponentenstifte fest mit dem Pad auf der PCB-Platine verbunden, indem die PCB-Platine durch die geschmolzene Lötspitze geführt wird. Dieser Prozess ist sehr wichtig, da er mehrere Lötverbindungen gleichzeitig verarbeiten kann und so die Qualität und Konsistenz der Lötstellen gewährleistet Löten.

Zusätzlich zum herkömmlichen Wellenlöten kann eine DIP-Produktionslinie auch selektives Wellenlöten umfassen. Dieses Verfahren wird hauptsächlich für Komponenten oder Teile verwendet, die einen direkten Kontakt mit der Welle vermeiden müssen, wie z. B. Komponenten, die bereits mit der Oberflächenmontagetechnologie (SMT) montiert wurden, wie z. B. Chips im QFN-Gehäuse.

In einer DIP-Produktionslinie ergänzt das selektive Wellenlöten das herkömmliche Wellenlöten, indem es Flexibilität bietet, um verschiedene PCB-Montageanforderungen zu erfüllen.

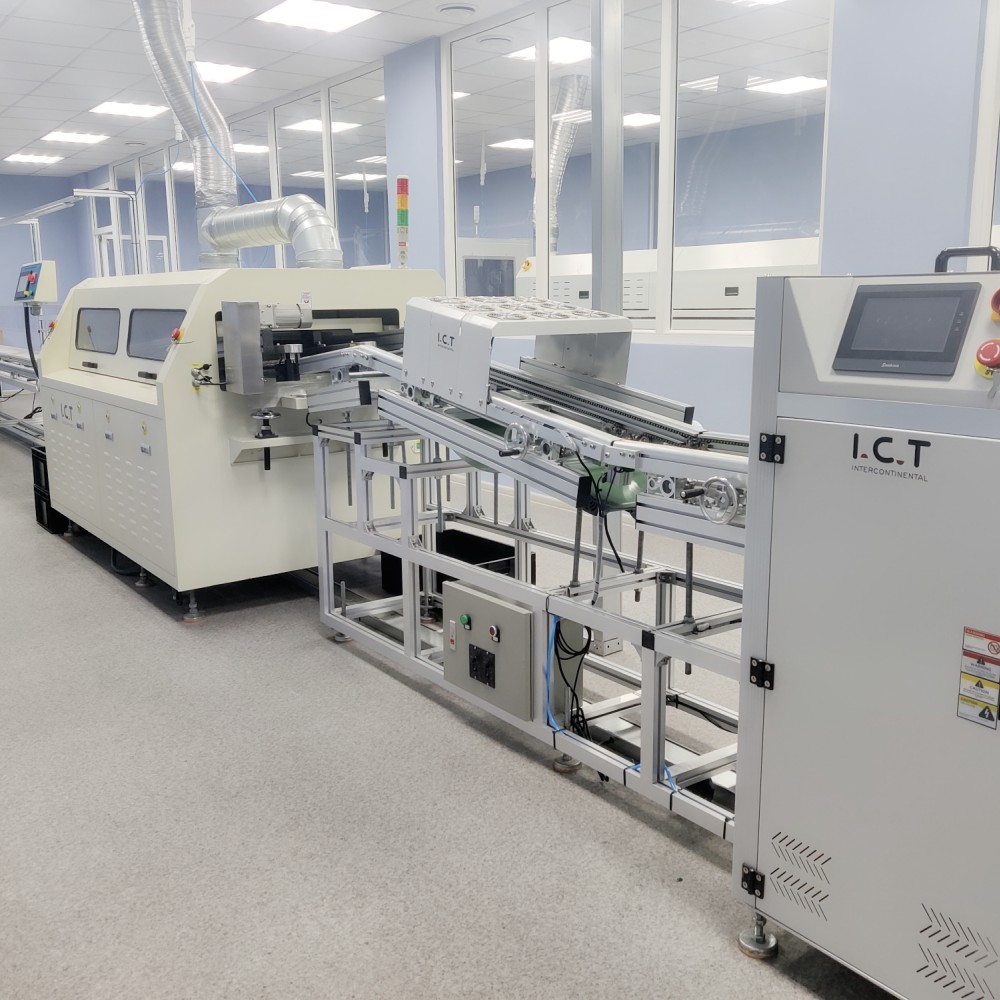

PCB Wellenentlader

Nach dem Ist der Lötvorgang abgeschlossen, wird das PCB von der Wellenlötmaschine empfangen und an den nächsten Prozess übergeben. Dadurch wird sichergestellt, dass die geschweißte PCB-Platine sicher und schnell zum nächsten Schritt zur anschließenden Montage oder Prüfung bewegt werden kann.

FAQ: DIP Produktionslinie

F: Was können wir für Sie tun?

A: Insgesamt SMT Maschinen und SMT/ DIP/ Beschichtungslösung, professioneller technischer Support und Service.

F: Sind Sie ein Handelsunternehmen oder ein Hersteller?

A: OEM- und ODM-Service sind verfügbar.

F: Was ist Ihr Liefertermin?

A: Der Liefertermin beträgt ca. 45 Tage nach Zahlungseingang, Die genaue Zeit hängt von der Bestellung ab.

Q: Warum uns wählen?

A: Führender SMT-Lieferant in China; Handelsgarantie für mehr als 560.000 USD; Professionelles Kundendienstteam.

F: Bieten Sie einen Kundendienst an?

A: I.C.T bietet einen umfassenden Kundendienst, einschließlich Installation, Inbetriebnahme, Schulung und Wartungsunterstützung.

F: Kann die Ausrüstung individuell angepasst werden?
