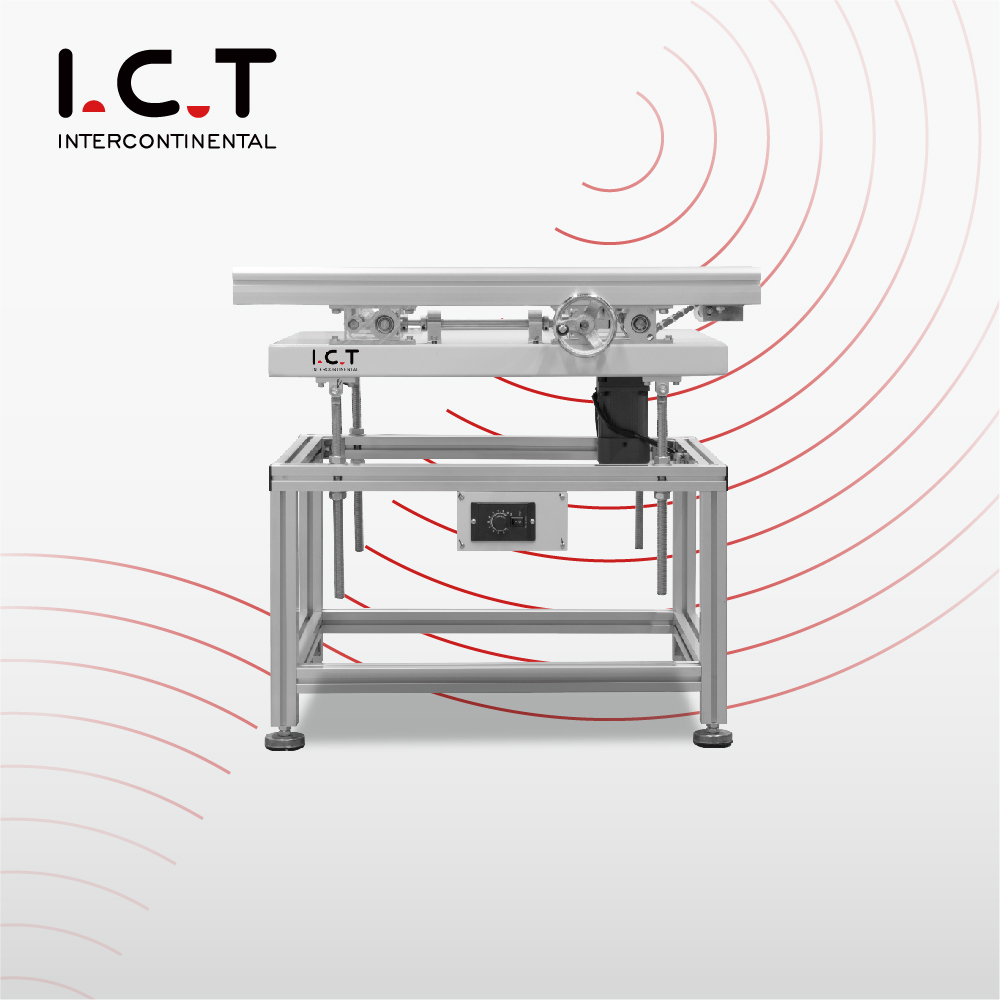

| Wellenlöt-Entlader mit Schienenübersicht
Der Wellenlöt-Entlader mit Schiene wird nach der Wellenlötmaschine in DIP- und THT-Produktionslinien eingesetzt. Seine Hauptaufgabe besteht darin, gelötete PCBs zu empfangen und sie zur Kühlung, Inspektion, Reparatur, Prüfung oder Montage weiterzuleiten. Nach dem Wellenlöten können PCBs immer noch eine hohe Oberflächentemperatur aufweisen, daher ist ein stabiles Entladen sowohl für die Produktsicherheit als auch für die Sicherheit des Bedieners wichtig. Dieses Gerät verwendet ein antistatisches Hochtemperaturband, Lüfterkühlung, Motorsteuerung und ein starkes Stahlgehäuse. Die Standardgröße beträgt 1200 4851400 mm. Die Breite von PCB unterstützt 50–400 mm und kann für spezielle Platten angepasst werden.
| Produktmerkmale in der DIP-Linie
Der Wave Lader wird normalerweise vor der Wellenlötmaschine installiert. In einer kompletten DIP-Linie erhält sie PCBs von einer manuellen Bestückungslinie, einer automatischen Bestückungsmaschine oder einem Förderband und führt die Platinen dann dem Lötprozess zu. Die Maschine verfügt über eine Aluminiumstruktur, eine einstellbare Schienenbreite, eine Motorsteuerung und eine variable Geschwindigkeitseinstellung. Es unterstützt eine PCB-Breite von 50 bis 350 mm und eine PCB-Dicke von 0,6 bis 6,0 mm. Der Lader trägt dazu bei, instabile manuelle Zuführungen zu reduzieren und sorgt für eine reibungslosere Verbindung zwischen Einsetzen und Löten. Für Fabriken, die THT-Platinen herstellen, trägt dieser Front-End-Übertragungsschritt dazu bei, den Prozessrhythmus besser zu kontrollieren.
| Konfiguration: | |
|---|---|
| Motor | 2 PS, hergestellt von AIDELI |
| Wechselrichter | 2 PS, hergestellt von AIDELI |
| Hauptteil | 40×40mm, Aluminium |
| Schiene | 40×60mm, Aluminium |
| Spezifikation: | |
|---|---|
| Dimension (mm) | 800* 600* 950mm/Satz |
| PCB Breite | 50 – 350 mm (einstellbar) |
| PCB Dicke | 0,6 – 6,0 mm |
| Transporthöhe | 750 ± 20 mm |
| Steuermodus | Motor |
| Leistung | Maximal 20 VA |
| PCB Richtung | L bis r oder r zu l |
| Stromversorgung | 1 PH AC 220 V 50/60 Hz (Option: 110 V bis 380 V) |
| Gewicht | 220 kg/Satz |
Der Wave Unloader wird nach dem Wellenlöten platziert. Es fungiert als Back-End-Übergabepunkt für heiße PCBs, die den Lötbereich verlassen. Ein antistatisches Hochtemperaturband bewegt die Platine vorwärts, während Kühlventilatoren dazu beitragen, die Hitze während des Transfers zu reduzieren. Der Stahlkörper sorgt für eine bessere Stabilität und die Förderhöhe kann angepasst werden, um den Anschluss an verschiedene Wellenlötmaschinen und nachgeschaltete Geräte zu ermöglichen. Als Wellenentlader mit Schiene unterstützt er eine reibungslose Leitungsverbindung und sorgt für die Organisation des PCB-Übertragungspfads. Es eignet sich für DIP-Leitungen, die nach dem Löten eine stabile Entladung, Kühlung und sichere Platinenbewegung erfordern.
In einer DIP-Produktionslinie wird der Wellenlöt-Entlader mit Schiene normalerweise direkt hinter der Wellenlötmaschine installiert. Vor diesem Schritt durchläuft der PCB die Komponenteneinfügung, den Platinentransfer, das Flussmittel, das Vorheizen und das Löten. Nach dem Löten gelangt die Platine in den Entladebereich. Der nächste Prozess kann Kühlung, DIP AOI, Sichtprüfung, manuelle Reparatur, Funktionsprüfung oder Endmontage des Produkts sein. Diese Maschine funktioniert wie ein Auslaufförderer für Wellenlötmaschinenanwendungen und trägt dazu bei, den PCB sauber und stabil vom heißen Lötbereich wegzubewegen. Es reduziert auch den direkten Kontakt des Bedieners mit neu gelöteten Platinen.
| Konfiguration: | |
|---|---|
| Motor | 2 PS, hergestellt von AIDELI |
| Wechselrichter | 2 PS, hergestellt von AIDELI |
| Hauptteil | 40×40mm, Stahl |
| Gürtel | Antistatisches Hochtemperaturband (rutschfestes Band optional) |
| Spezifikation: | |
|---|---|
| Dimension (mm) | 1200* 485* 1400mm |
| PCB Breite | 50 – 400 mm (kann individuell angepasst werden) |
| Transporthöhe | 1300 - 750 ± 20 mm |
| Steuermodus | Motor |
| Kühlmodus | Lüfter |
| Leistung | Maximal 20 VA |
| PCB Richtung | L bis r oder r zu l |
| Stromversorgung | 1 PH AC 220 V 50/60 Hz (Option: 110 V bis 380 V) |
| Gewicht | 290 kg/Satz |
| Ausrüstungsliste der DIP-Leitung
I.C.T bietet komplette DIP-Produktionslinienausrüstung für Durchsteckmontagefabriken. Zu den zugehörigen Maschinen gehören manuelle Bestückungslinien, automatische Bestückungsmaschinen, Wellenlötmaschinen, Selektivlötmaschinen, DIP AOI, Lötroboter, Förderbänder, Lader, Entlader und andere PCB Handhabungssysteme. Der Wellenlöt-Entlader wird häufig zusammen mit der Wellenlötmaschine der I.C.T-Acrab-Serie und der Front-End-Transferausrüstung verwendet. Für neue Fabrikprojekte kann I.C.T die gesamte Linie basierend auf PCB Größe, Komponententyp, Produktionskapazität und Werkstattfläche planen. Eine komplette DIP-Linie hilft Kunden, Einfügung, Löten, Kühlen, Inspektion und Reparatur in einem organisierten Produktionsablauf zu verbinden.
