Eine Bestückungsmaschine ist ein unverzichtbares Gerät in der Elektronikfertigungsindustrie, insbesondere für die Oberflächenmontagetechnologie (SMT). Es automatisiert den Prozess der Platzierung elektronischer Komponenten auf Leiterplatten (PCBs) mit hoher Geschwindigkeit und Präzision und ist daher in modernen PCB-Montagelinien unverzichtbar. Lassen Sie uns tiefer in das Verständnis eintauchen, was eine Bestückungsmaschine ist, wie sie funktioniert und welche wichtige Rolle sie bei der SMT-Montage spielt.
Eine SMT-Pick-and-Place-Maschine ist ein Robotergerät, das elektronische Komponenten automatisch von Feedern oder Rollen aufnimmt und sie mit äußerster Genauigkeit auf einem PCB platziert. Diese Maschinen sind speziell für die Oberflächenmontagetechnologie (SMT) konzipiert, bei der kleine Komponenten direkt auf der Oberfläche eines PCB montiert werden. SMT Bestückungsautomaten werden aufgrund ihrer Effizienz, Geschwindigkeit und Fähigkeit zur Handhabung verschiedener Komponenten häufig in der Elektronikfertigung mit hohen Stückzahlen eingesetzt.
Der Prozess der PCB -Argründung beinhaltet die Einfügung von Tausenden von winzigen Komponenten, wie Widerständen, Kondensatoren, integrierte Schaltungen (ICs) und andere kleine Geräte auf der PCB. Eine Auswahl und Platzierung von Maschine für SMT vereinfacht diesen Vorgang, indem Saugdüsen verwendet werden, um jede Komponente aufzunehmen und genau auf der Platine zu platzieren.

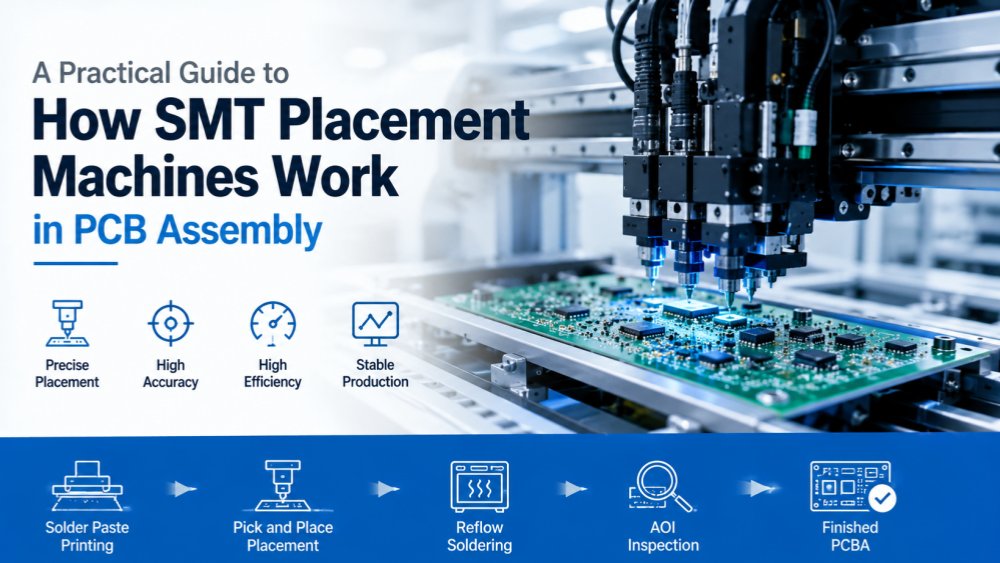

Der Pick-and-Place-Prozess umfasst mehrere wichtige Schritte, um eine präzise und effiziente Komponentenmontage zu gewährleisten:
PCB-Positionierung – Der PCB wird automatisch auf das Förderband geladen und festgeklemmt.
Komponentenzuführung – Zuführungen versorgen den Aufnahmebereich mit Komponenten aus Bändern, Schalen oder Röhren.
Vision Alignment – Kameras prüfen und korrigieren die Position/Ausrichtung jeder Komponente.

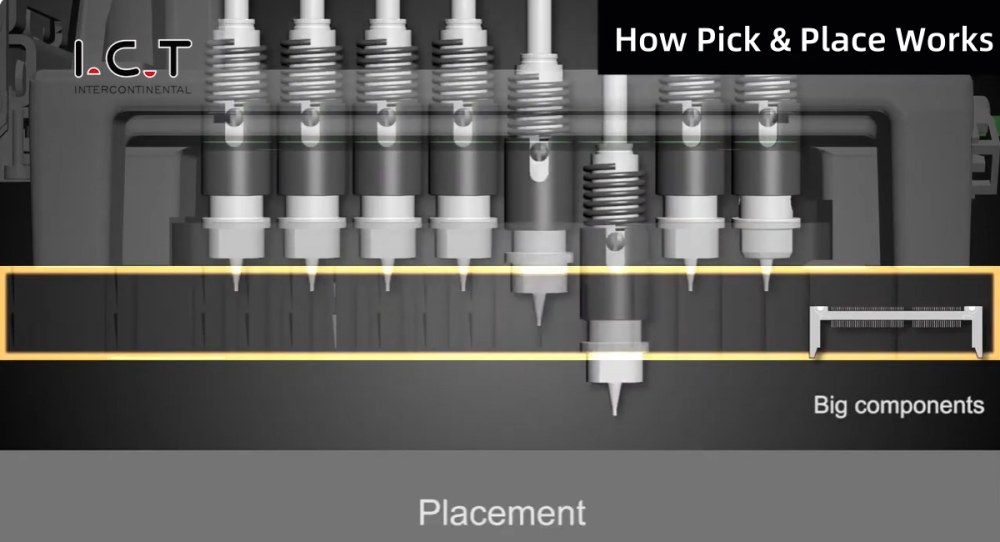

Pick & Placement – Die Düse nimmt das Bauteil per Vakuumsaugung auf und platziert es auf dem PCB.

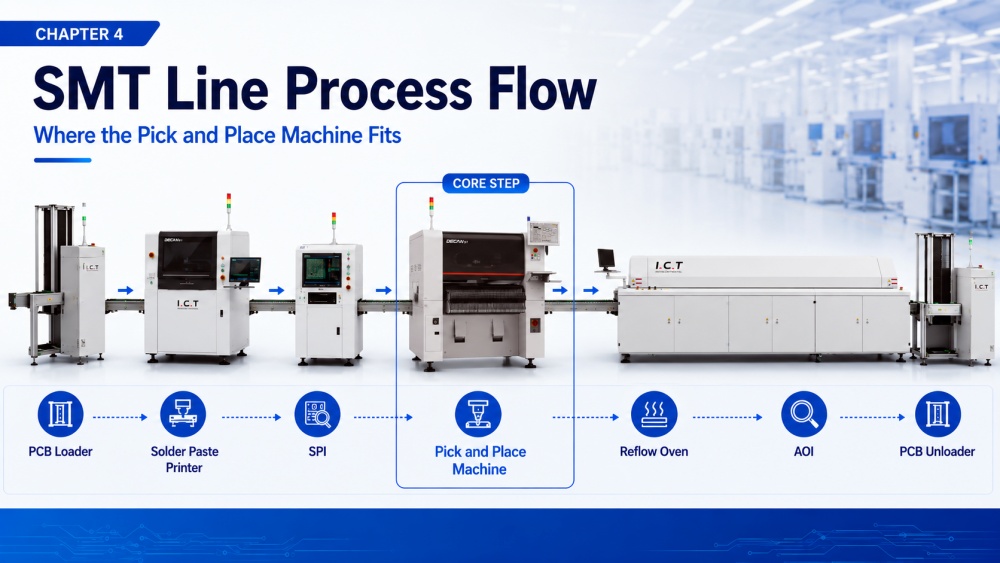

Transfer zum Reflow – Das zusammengebaute PCB wird zum Löten in den Reflow-Ofen bewegt.
Die Technologie hinter einer Pick- und Place -Maschine ist eine Kombination aus Robotik, Computersteuerung, Visionssystemen und erweiterten Softwarealgorithmen. Diese Maschinen verwenden eine Reihe von Schrittmotoren, Servomotoren und Vakuumdüsen, um Komponenten von Feeder aufzunehmen, sie mit Sichtsystemen auszurichten und sie genau auf die PCB zu platzieren.

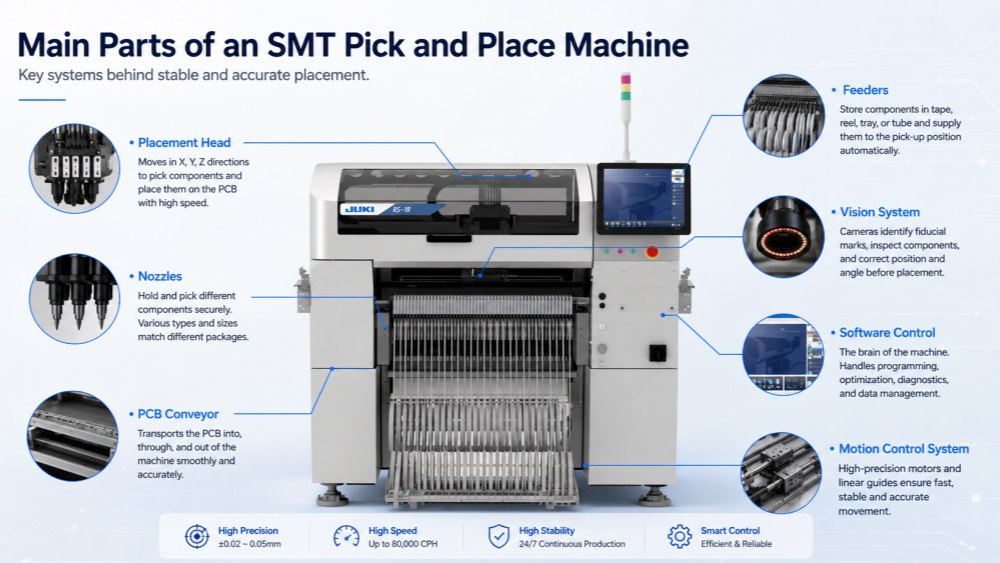

Die Kernelemente der Technologie umfassen:
Vakuum -Saugdüsen : Diese Düsen nehmen elektronische Komponenten mit Saug heran. Es stehen verschiedene Düsengrößen zur Verfügung, um Komponenten unterschiedlicher Formen und Größen zu verarbeiten.
XY Gantry -System : Dieses System steuert die Bewegung der Düsen in den Richtungen x (horizontal) und y (vertikal) und ermöglicht eine präzise Platzierung auf der PCB.
Sichtsysteme : Hochauflösende Kameras und Sensoren ermöglichen es der Maschine, die Ausrichtung, Größe und Position der Komponenten zu erkennen und eine genaue Platzierung auf der Platine sicherzustellen.
Steuerungssoftware : Die Software steuert die Vorgänge des Geräts wie Komponentenauswahl, Platzierungskoordinaten und Geschwindigkeitseinstellungen, um eine reibungslose und effiziente Montage zu gewährleisten.
| Komponente | Funktion | Hauptmerkmale |
|---|---|---|
| SMT Feeder | Liefert Komponenten von Rollen, Tabletts oder Stangen. | Intelligente Feeder mit Barcode-Tracking und Auto-ID. |
| SMT Düse | Nimmt Komponenten mittels Vakuum auf. | Austauschbare Typen für 01005–große ICs; antistatisches Design. |
| Vision-System | Erkennt und richtet die Komponentenausrichtung aus. | Dual-Kamera-System (oben/unten) für eine Genauigkeit von ±0,05 mm. |
| Portal / XY-Kopf | Bewegt die Düse präzise. | Hochgeschwindigkeits-Linearmotoren mit Encoder-Feedback. |
| SMT-Förderer System | Überträgt PCBs automatisch. | SMEMA-kompatibel; unterstützt Inline-Verbindung. |
Eine SMT-Rolle ist eine Spule, die einen fortlaufenden Streifen von Komponenten enthält, die in der Oberflächenmontagetechnologie verwendet werden. Der Streifen enthält mehrere einzelne Komponenten, die in regelmäßigen Abständen positioniert sind, sodass die Bestückungsmaschine leicht auf die Komponenten zugreifen und sie aufnehmen kann. Rollen gibt es in verschiedenen Größen, je nach Komponententyp und Anzahl der Komponenten pro Rolle.
Die Kombination aus SMT-Zuführungen und -Spulen stellt sicher, dass die Bestückungsmaschine effizient und mit minimalen Ausfallzeiten arbeitet, da der Maschine während des gesamten Montageprozesses kontinuierlich Komponenten zugeführt werden.
Einer der wichtigsten Vorteile einer Pick- und Place -Maschine ist die Fähigkeit, die Platzierung von Komponenten auf PCB s zu automatisieren. Diese Automatisierung beschleunigt den Montageprozess erheblich und verringert die Arbeitskosten und die Produktionszeit. Die Oberflächenmontage-Pickel und die Maschine können Tausende von Komponenten pro Stunde verarbeiten, wodurch sie ideal für die Herstellung von Hochvolumen ist.
Eine Bestückungsmaschine für SMT bietet beispiellose Präzision und Geschwindigkeit und platziert Komponenten mit einer Genauigkeit im Mikrometerbereich. Die fortschrittlichen Bildverarbeitungssysteme und die Robotersteuerung stellen sicher, dass jede Komponente genau an der vorgesehenen Stelle platziert wird, wodurch Fehler minimiert und die Produktqualität insgesamt verbessert werden.
Durch die Automatisierung des Bauteilplatzierungsprozesses steigern Bestückungsautomaten den Produktionsdurchsatz erheblich. Dies bedeutet, dass Hersteller mehr PCBs in kürzerer Zeit produzieren und so den Anforderungen der Elektronikfertigung in großem Maßstab gerecht werden können.

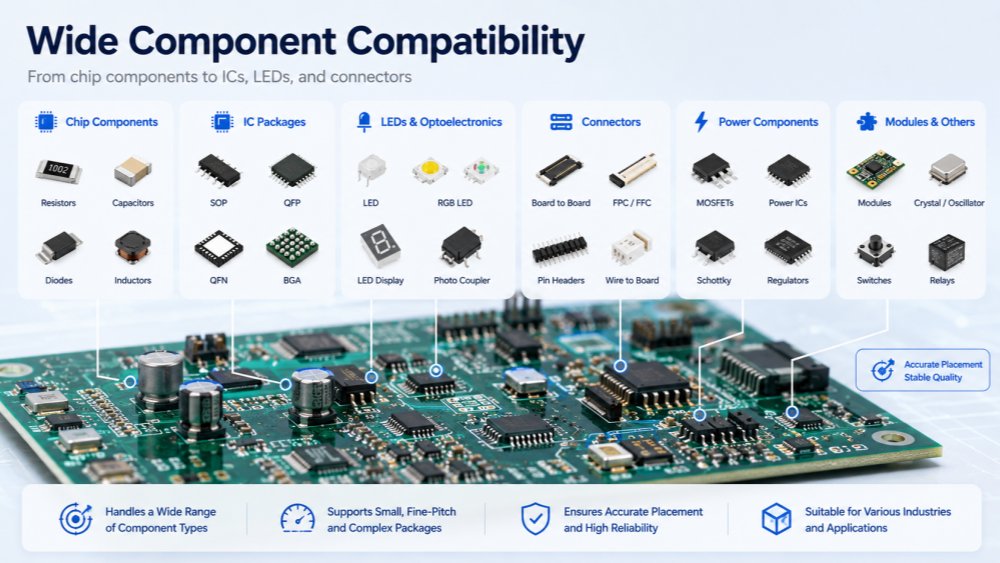

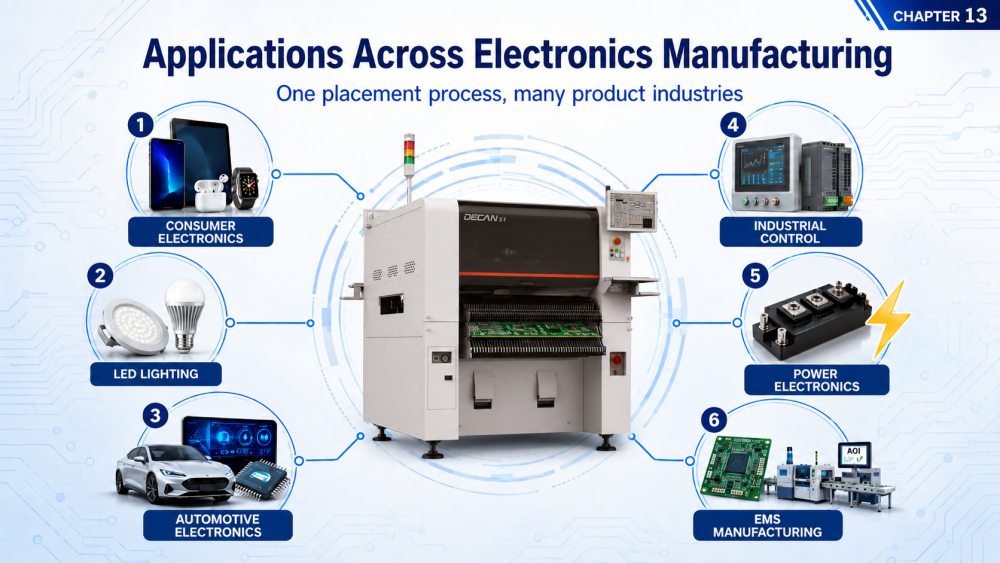

Der oberflächenmontierte Bestückungsautomat ist in der Lage, eine Vielzahl von Komponenten zu verarbeiten, von winzigen Widerständen und Kondensatoren bis hin zu größeren ICs und Steckverbindern. Diese Vielseitigkeit ermöglicht die Handhabung komplexer PCB-Designs mit unterschiedlichen Bauteilgrößen und -formen und eignet sich somit für unterschiedliche Fertigungsanforderungen.

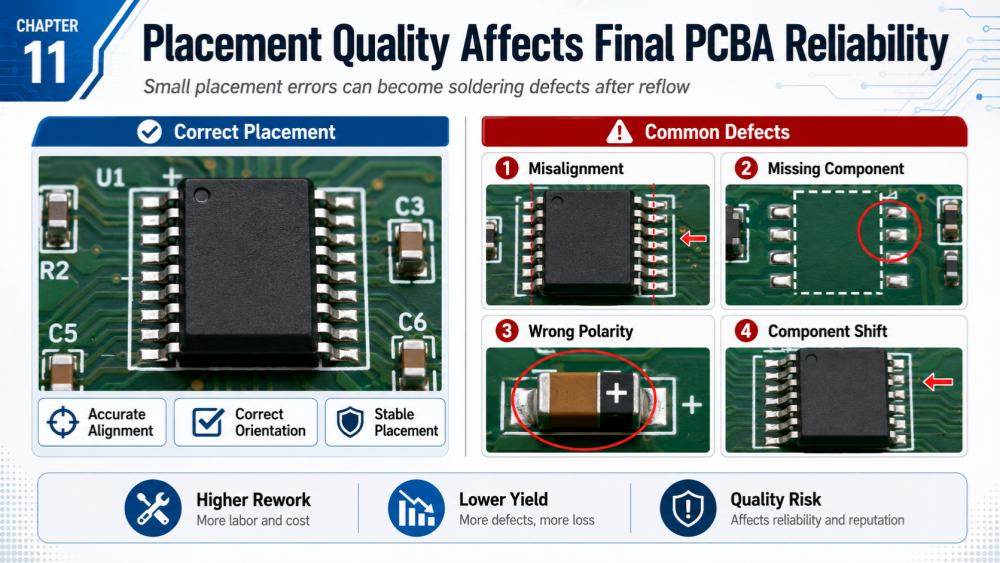

Die manuelle PCB Montage ist anfällig für menschliche Fehler, die zu Defekten und einer verminderten Produktqualität führen können. Eine Bestückungsmaschine eliminiert diese Fehler, indem sie eine präzise und gleichmäßige Platzierung der Komponenten gewährleistet, was zu qualitativ hochwertigeren Endprodukten führt.
Durch den Einsatz einer Bestückungsmaschine für SMT wird sichergestellt, dass jedes PCB mit der gleichen Genauigkeit und Qualität zusammengebaut wird. Diese Konsistenz ist für die Aufrechterhaltung hoher Standards in der Elektronikfertigung unerlässlich, insbesondere für Produkte, die eine zuverlässige Leistung erfordern.
Moderne Bestückungsautomaten sind mit fortschrittlichen Bildverarbeitungssystemen ausgestattet, die mithilfe hochauflösender Kameras Komponenten prüfen und deren Platzierung überprüfen. Diese Bildverarbeitungssysteme stellen sicher, dass jede Komponente korrekt positioniert und ausgerichtet ist, bevor sie auf dem PCB platziert wird, wodurch die Montagegenauigkeit weiter verbessert wird.
Der Bestückungsautomat SMT bietet Flexibilität bei der Handhabung verschiedener PCB-Designs und -Layouts. Es lässt sich leicht für verschiedene PCB-Konfigurationen programmieren und ist somit sowohl für Prototypen als auch für Massenproduktionsläufe geeignet.

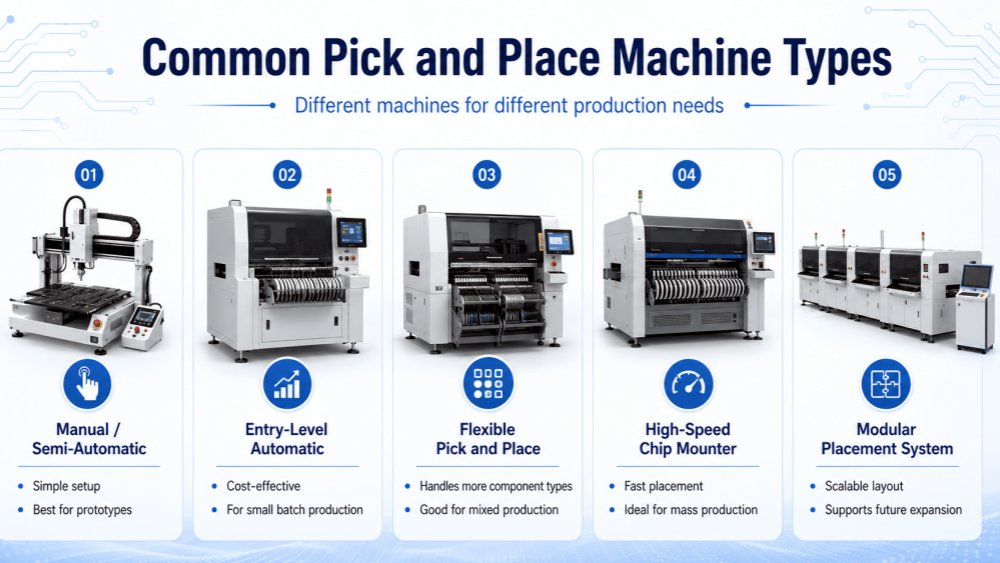

| Typ | Beschreibung | Typische Anwendung |
|---|---|---|
| Chip -Shooter | Hochgeschwindigkeitsmaschine für kleine passive Komponenten. | Smartphones, Wearables, LED-Boards. |
| Flexibler Bestückungsautomat | Verarbeitet verschiedene Komponententypen, einschließlich BGAs und Anschlüssen. | Automobil-, Medizin- und Industrie-PCBs. |
Produktionsmodi:
High-Mix, Low-Volume: Häufige Produktwechsel, flexible Zuführungen, einfache Programmierung.
Hohes Volumen, geringer Mix: Optimierte Linienverteilung und Feeder-Konfiguration für maximalen Durchsatz.
Berücksichtigen Sie bei der Auswahl einer Bestückungsmaschine Folgendes:
Produktionsvolumen – Passen Sie die Bestückungsgeschwindigkeit (CPH) an Ihren täglichen Durchsatz an.
Komponentenmix – Kleine Chips vs. große ICs erfordern unterschiedliche Maschinenköpfe.
Genauigkeitsanforderungen – Fine-Pitch und BGA erfordern eine hochpräzise Sicht.
Budget und ROI – Bringen Sie die Anschaffungskosten mit der langfristigen Produktivität in Einklang.
Automatisierungsgrad – Berücksichtigen Sie Feeder-Intelligenz, MES-Konnektivität und Umrüstgeschwindigkeit.
| Beschreibung | des Kostenelements |
|---|---|
| Ausrüstungspreis | Variiert je nach Geschwindigkeit, Mitarbeiterzahl und Automatisierungsgrad. |
| Feeder und Düsen | Unverzichtbares Zubehör; Planen Sie Ersatzteile und Flexibilität ein. |
| Wartung und Kalibrierung | Regelmäßige Inspektionen gewährleisten eine langfristige Genauigkeit. |
| Schulung und Betrieb | I.C.T bietet Schulungen und Support vor Ort. |
| Energieverbrauch | Linearmotoren mit geringem Stromverbrauch und intelligentem Standby sparen Energie. |
Eine gut gewartete Bestückungsmaschine kann acht bis zehn Jahre lang effizient laufen und eine stabile OEE aufweisen.
Kontaktieren Sie die Ingenieure von SMT, um Ihnen bei der Auswahl zu helfen！！！
| Hinweise | zur | Häufigkeitsaufgabe |
|---|---|---|
| Täglich | Düsen reinigen, Vakuumdruck prüfen, Staub entfernen. | Behalten Sie die Saugleistung bei. |
| Wöchentlich | Feeder überprüfen, XY-Achsen schmieren, Software sichern. | Verhindern Sie Verschleiß und Datenverlust. |
| Monatlich | Vision-System kalibrieren, Riemenspannung prüfen, Genauigkeit überprüfen. | Behalten Sie langfristige Präzision bei. |
F1: Was ist der Unterschied zwischen einem Chip-Shooter und einem flexiblen Bestückungsautomaten?
Ein Chip-Shooter ist für kleine Hochgeschwindigkeitskomponenten optimiert, während flexible Maschinen verschiedene Komponentengrößen und -typen verarbeiten.
F2: Wie genau ist eine moderne Bestückungsmaschine?
Die typische Genauigkeit beträgt ±0,05 mm mit erweiterter Sehkorrektur.
F3: Kann eine Maschine alle Komponententypen verarbeiten?
Die meisten flexiblen Modelle können 01005-Chips mit großen Anschlüssen verarbeiten, komplexe Platinen erfordern jedoch möglicherweise zwei Maschinen.
F4: Wie ist der Wartungszyklus?
Für eine optimale Betriebszeit werden tägliche Reinigung, wöchentliche Inspektion und monatliche Kalibrierung empfohlen.
F5: Bietet I.C.T globalen Service und Schulungen an?
Ja. I.C.T bietet über sein globales Servicenetzwerk lokalen Kundendienst und Schulungen an.
F6: Wie kann ich das richtige Modell für meine Linie auswählen?
Kontaktieren Sie unsere SMT-Experten für eine individuelle Lösung und einen kostenlosen Konfigurationsvorschlag.
Der Bestückungsautomat ist ein unverzichtbares Werkzeug in der Welt der Elektronikfertigung und bietet Geschwindigkeit, Präzision und Effizienz bei der Montage. Unabhängig davon, ob es sich um einfache oder komplexe PCB-Designs handelt, sorgt eine Bestückungsmaschine für SMT dafür, dass die Komponenten präzise platziert werden, wodurch Fehler reduziert und der Produktionsdurchsatz erhöht werden. Durch den Einsatz fortschrittlicher Technologien wie Bildverarbeitungssystemen und intelligenter Lagerung revolutioniert der oberflächenmontierte Bestückungsautomat weiterhin die Elektronikindustrie.
Eine Bestückungsmaschine ist das Herzstück der SMT Montage und vereint Präzision, Geschwindigkeit und Automatisierung. Ob Hochgeschwindigkeits-Massenproduktion oder flexibles Prototyping: Die Wahl des richtigen Systems sichert langfristig Effizienz und Qualität in der Elektronikfertigung.
