Neue Aktion Selektive Wellenlötmaschine Automatische SS550 I.C.T Heißer Verkauf

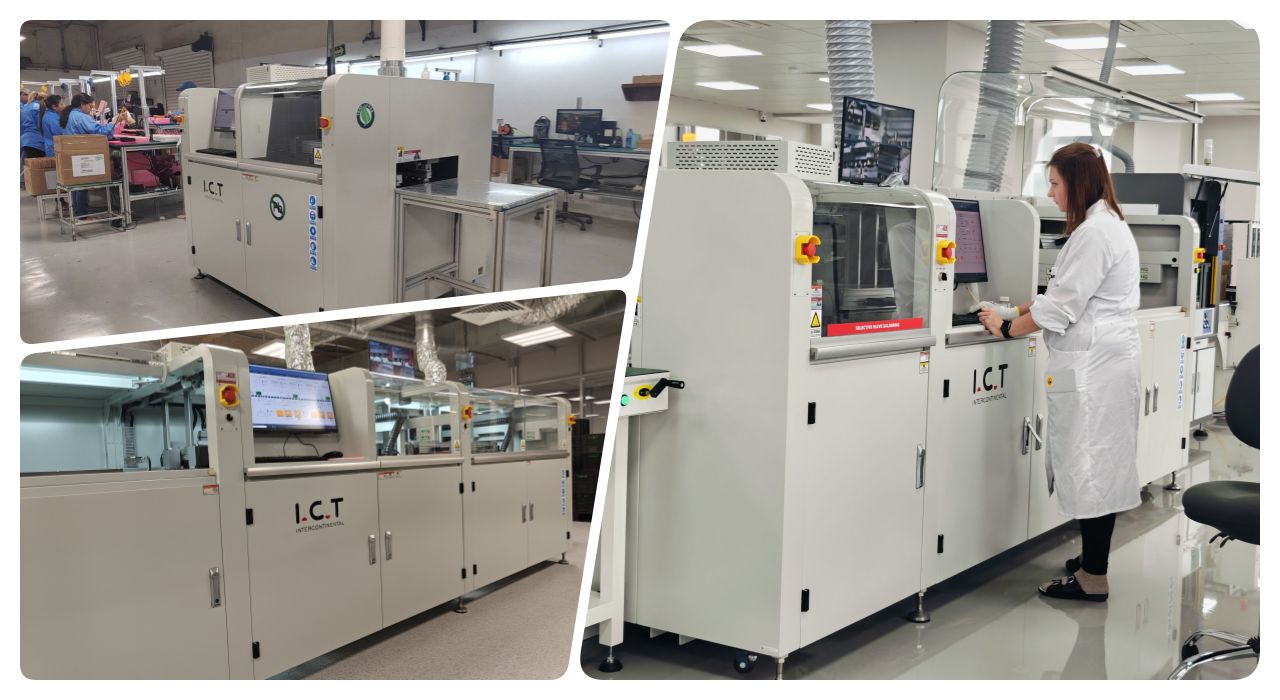

I.C.T-SS550P2 ist eine fortschrittliche Inline-3-Zinnbad-Selektivwellenlötmaschine zum Fabrikpreis.Das selektive Wellenlöten ist eine spezielle Form des Wellenlötens, die den sich entwickelnden Anforderungen des Durchstecklötens von Bauteilen gerecht wird. Das I.C.T SS540/550 Inline-Selektivwellenlöten ist eine Hochleistungsmaschine, die in China entwickelt und montiert wird.
I.C.T SS550P1/ SS550P2 Online-Selektivwellenlöten ist ein Hochleistungsgerät, das in China entwickelt und montiert wird.
I.C.T-SS550P1
I.C.T-SS550P2
Löttiegel aus Edelstahl mit Korrosionsschutzbeschichtung.Titanlegierung auf Anfrage erhältlich.Gusseisenheizer für robustes und schnelles Aufheizen.Das N2-Online-Heizsystem sorgt für eine perfekte Benetzung des Lots und reduziert Lotschlacken.Edelstahlrollen am Förderband sorgen für Tragekomfort. Das SMEMA-Inline-Förderband verfügt über ein modulares Design für eine flexible Linienkonfiguration.Vollständig computerisierte Steuerung.Alle Parameter können am Computer eingestellt und im Menü PCB gespeichert werden, einschließlich Verfahrweg, Löttemperatur, Flussmitteltyp, Lottyp, N2-Temperatur usw., für eine hervorragende Rückverfolgbarkeit und einfache Reproduzierbarkeit der Lötqualität.
Merkmale 1 Fluxsystem:
1. Deutsches Hochfrequenz-Impulseinspritzventil, um ein wertvolles Flussmittelergebnis mit einem kleinen Flussmittelpunkt zu erzielen. Der Flussmittelfeststoffgehalt sollte weniger als 10 % betragen.Die Funktion zur Erkennung von Flussmitteldüsenstaus ist optional.
2. Es ist mit einer Ablage unter dem Strahlventil ausgestattet, um die Flussmittelrückstände aufzufangen und so die Wartung zu erleichtern.
3. Die Düse ist auf der XY-Plattform montiert, die Wiederhol- und Positionierungsgenauigkeit kann 0,02 mm erreichen.
Merkmale 2 Vorheizsystem:
1. Die Maschine ist standardmäßig mit einer unteren IR-Vorheizung ausgestattet und der Vorheizbereich kann eingestellt werden;Obere Heißluftvorwärmung, Infrarotheizung. Die Leitung ist effizient und stabil.
2. Designstruktur zur Maximierung der Vorheizfläche.
3. Rundum-Design aus Hochtemperatur-Baumwolle, um Temperaturstabilität zu gewährleisten.
4. Wärmeerzeugende und wärmeleitende Teile und Motoren übernehmen Top-Marken.
5. Wartungs-Plug-in-Design, werkzeugloser Wartungsmodus.
Merkmale 3 Lötsystem:
1. Die elektromagnetische Pumpenspule übernimmt die schwedische Marke „PRECIMETER“, um die Stabilität und Zuverlässigkeit der Spitze zu gewährleisten.
2. Löttemperatur, N2-Temperatur, Wellenhöhe, Wellenkalibrierung usw. können alle in der Software eingestellt werden.
3. Der Löttopf besteht aus Edelstahl mit Korrosionsschutzbeschichtung, kein Auslaufen.Mit Gusseisenheizung außen, robust und schnell aufheizbar.
4. N2-Online-Heizsystem, um die Lötstelle perfekt zu benetzen und die Lötschlacke zu reduzieren.
Merkmale 4 Übertragungssystem:
1. Spezielle Materialprofile sorgen für Stabilität und rationelles Design für Komfort.
2. Das Übertragungsmodul besteht aus der Rolle.
3. Das seitliche Klemm- und das obere Klemmsystem PCBA können die Stabilität der Platine gewährleisten.
4. Verdickte maßgeschneiderte Schiene, 20 kg Last.
Merkmale 5 Steuerungssystem:
1. Das High-End-Bussteuerungssystem Keyence KV7500 PLC + Keyence-Modul gewährleistet die Stabilität und Erweiterbarkeit des Systems.
2. Entspricht CE und anderen Standards.
3. Unterbodengestaltung von Industrie 4.0.
4. Stellen Sie die Kapazitätsverbesserung sicher, fügen Sie die zugrunde liegende Steuerung des Lötmaschinenmoduls hinzu und stellen Sie die Stabilität sicher.
Funktionen 6 Betriebssystem:
1. Geführter Programmiermodus.
2. CCD-Schnellprogrammierungsfunktion.
3. Bildprogrammierung, Koordinatenkorrektur durchführen, intelligente Koordinatenüberprüfung durchführen.
4. Echtzeit-Datenvisualisierung der Schnittstelle.Ein-Knopf-Umschaltung der CCD-Löt-Echtzeitüberwachungsschnittstelle.5. Chinesisch, Englisch, umschaltbar.
Verfügt über ein 7-Intelligence-System:
1. Standards und Anpassungsfähigkeit von MES, WIFI-Verbindung, Online-Software-Upgrade, Fernbedienung, intelligent.
2. Lötdaten können zurückverfolgt werden, um den Prozess jedes Lötpunkts zu bestätigenT.
| Online-Selektivwellenlötmaschine |
| Modell | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| Online-Modular | Sprühen + Vorwärmen und Löten | Sprühen + Vorwärmen + Löten | Sprühen + Vorwärmen + Löten +Löten | Sprühen + Vorwärmen + Löten + Löten + Löten |
| Lötsystem |
| Düsenmenge | 1 | 1 | 2 | 3 |
| Menge des Löttopfs | 1 Satz | 1 Satz | 2 Satz | 3 Satz |
| Doppeltopf (Option) | N / A | Möglichkeit | Möglichkeit | Möglichkeit |
| Löttopfleistung | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| Flusssystem |
| Flussmittelspeichertank | 1L | 1L | 2L | 2L |
| Flux-Unterstützung | Flussalarm, automatisch |
| Sprühdüse | Deutschland Strahlventil (Punkt- und Linienspritzen) 1 Satz |
| Sprühdüsengröße | 130 um (180 um, 210 um Option) |
| Sprühgeschwindigkeit | 0~20 mm/s |
| Sprühdüsenbewegung Geschwindigkeit | 0~400 mm/s |
| Vorheizsystem |
| Vorheizmodus | Heißluft und IR | Heißluft und IR | Heißluft und IR | Heißluft und IR |
| Vorwärmbereich | L500*B500mm | L500*B500mm | L500*B500mm | L500*B500mm |
| Vorwärmzone | Obere Heißluft: 2, untere IR: 1 |
| Untere Vorheizleistung | Max. 12 kW |
| Top-Vorheizleistung | Max. 6 kW |
| Aufwärmzeit | Ca. 15 Min. (Einstellung 150 ℃) |
| Steuermodus | PC+SPS |
| Transportsystem |
| PCB Größe (mit Vorrichtung) | 120*60~500*500mm |
| PCB Ersatz | Online |
| PCB Top-Abstand | 120mm |
| Transporthöhe | 900 ± 20 mm |
| Transportbreite | 60~500mm |
| Abmessung: mm | L1850*B1850*H1480 | L2560*B1750*H1480 | L2560*B1950*H1480 | L2600*B1950*H1480 |
| Gewicht | Ungefähr: 800 kg | Ungefähr: 1200 kg | Ungefähr: 1300 kg | Ungefähr: 1500 kg |
* I.C.T arbeitet weiter an Qualität und Leistung, Spezifikationen und Erscheinungsbild können ohne besondere Ankündigung aktualisiert werden.
